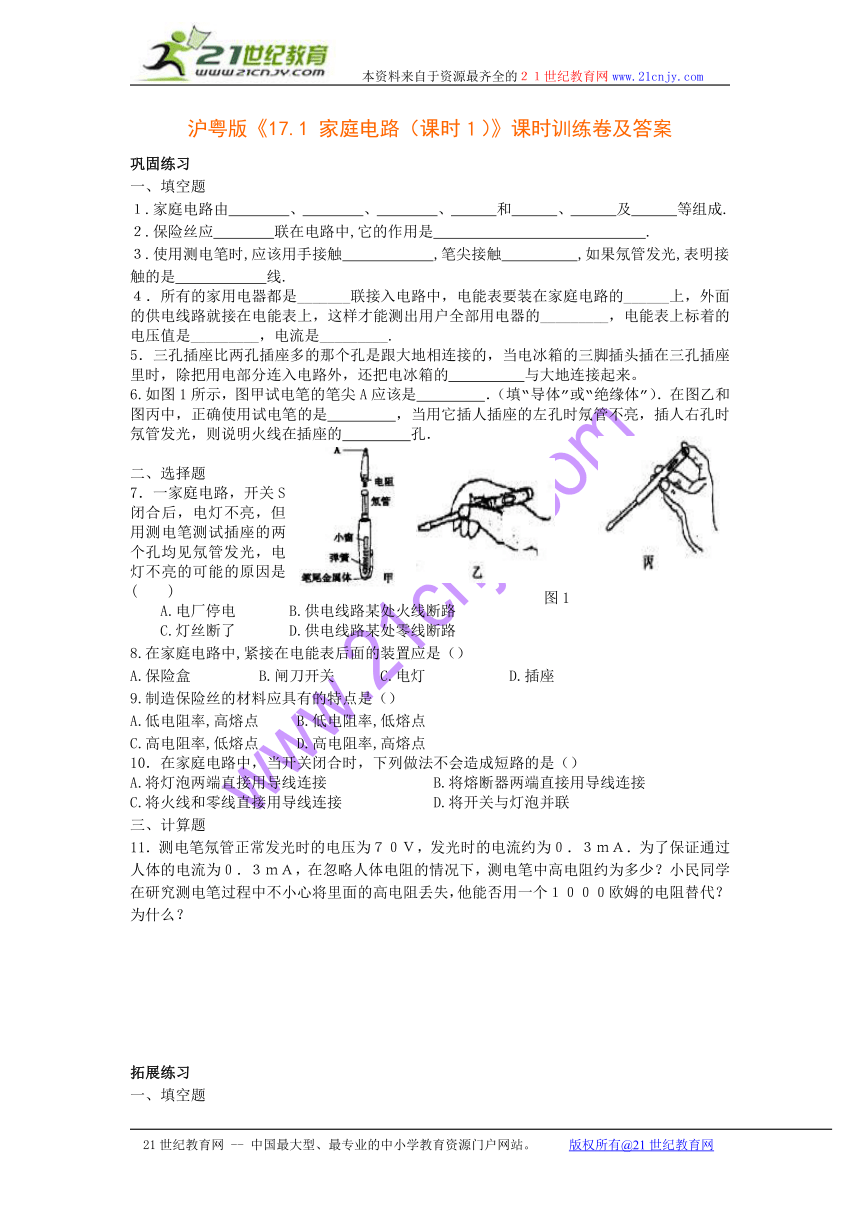

沪粤版《17.1 家庭电路（课时１）》课时训练卷及答案
巩固练习
一、填空题
１.家庭电路由 、 、 、 和 、 及 等组成.
２.保险丝应 联在电路中,它的作用是 .
３.使用测电笔时,应该用手接触 ,笔尖接触 ,如果氖管发光,表明接触的是 线.
４．所有的家用电器都是_______联接入电路中，电能表要装在家庭电路的______上，外面的供电线路就接在电能表上，这样才能测出用户全部用电器的_________，电能表上标着的电压值是_________，电流是_________.
5．三孔插座比两孔插座多的那个孔是跟大地相连接的，当电冰箱的三脚插头插在三孔插座里时，除把用电部分连入电路外，还把电冰箱的 与大地连接起来。
6.如图1所示，图甲试电笔的笔尖A应该是 ．（填“导体”或“绝缘体”）．在图乙和图丙中，正确使用试电笔的是 ，当用它插人插座的左孔时氖管不亮，插人右孔时氖管发光，则说明火线在插座的 孔．
二、选择题
7．一家庭电路，开关S闭合后，电灯不亮，但用测电笔测试插座的两个孔均见氖管发光，电灯不亮的可能的原因是( )
A.电厂停电 B.供电线路某处火线断路
C.灯丝断了 D.供电线路某处零线断路
8.在家庭电路中,紧接在电能表后面的装置应是（）
A.保险盒 B.闸刀开关 C.电灯 D.插座
9.制造保险丝的材料应具有的特点是（）
A.低电阻率,高熔点 B.低电阻率,低熔点
C.高电阻率,低熔点 D.高电阻率,高熔点
10．在家庭电路中，当开关闭合时，下列做法不会造成短路的是（）
A.将灯泡两端直接用导线连接 B.将熔断器两端直接用导线连接
C.将火线和零线直接用导线连接 D.将开关与灯泡并联
三、计算题
11．测电笔氖管正常发光时的电压为７０Ｖ，发光时的电流约为０．３ｍＡ．为了保证通过人体的电流为０．３ｍＡ，在忽略人体电阻的情况下，测电笔中高电阻约为多少？小民同学在研究测电笔过程中不小心将里面的高电阻丢失，他能否用一个１０００欧姆的电阻替代？为什么？
拓展练习
一、填空题
１.家庭电路中有两根进户线，其中一根是 线，另一根是 线，这两根线之间的电压是 Ｖ．
２.目前，许多新建的住宅已不再使用闸刀开关和熔断器，而装了自动空气开关，它能在电路发生 、 等异常情况时自动切断电路。
３．熔断器应 联在家庭电路中，在熔断器内安装熔丝时，螺丝若拧的太 （选填“松”或“紧”），会使熔丝变细，容易造成 故障。
４．用 可辨别火线和零线，使用时一定要接触笔尾的 ，笔尖接触 ，如果氖管发光表明接触的是 ，如果不发光，表明接触的是 。5．家庭电路里的电视机、电冰箱、电灯等用电器的连接方式是 联；开关和被控制的用电器是 联；为了因漏电而出现触电事故，家用洗衣机的外壳一定要 。
二、选择题
6．在家庭电路中，以进户线起连接顺序正确的是 （ ）
A． 闸刀开关、电能表、保险盒、插座 B. 闸刀开关、电能表、插座、保险盒
C．电能表、闸刀开关、保险盒、插座 D．电能表、保险盒、闸刀开关、插座
7．家庭电路中经常用到闸刀开关，则以下闸刀开关上的各组材料中全部属于导体的是（ ）
A.手柄 进户线 B.保险丝 闸刀 C.胶木盖 闸刀 D.瓷底 闸刀
8．单位照明电路的总电阻的大小变化情况（ ）
A．开一只灯时，电路中电阻最小。B．所有电灯都开时，电路中总电阻最小。
C．所有电灯都开时，总电阻最大。D．不开灯时，电路电阻为零。
9．某同学按下图2安装了家庭电路中的闸刀开关，另一位同学说安装错了，他作出这个判断的依据是( )
A.合闸后电路不通
B.拉断闸刀后，不能将家庭电路与供电路电线断开
C.当电路中的电流过大时，保险丝不能及时切断电路
D.更换保险丝时要带电操作，不符合安全用电原则
10. 洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，如图3所示，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
A．家用电器消耗的电能会增加
B．家用电器不能正常工作
C．家用电器的使用寿命会缩短
D．人接触家用电器外壳时有可能发生触电事故
11．关于生活中的一些电路连接，下列判断不正确的是 （ ）
A.道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B.家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的
C.由于某一盏灯短路使保险丝熔断时，其他所有用电器都会停止工作，因此保险线是接在干路上的
D.楼道中的声控灯只有在天暗并且有声音时才能亮，因此声控开关、光控开关及灯是串联的
答案：
巩固练习
1. 进户线、电能表、闸刀开关、熔断器、开关、用电器、插座
2. 串 当电路中的电流过大时，自动熔断保护电路
3. 笔尾金属体 电线 火
4. 并联，干路，电能的消耗，额定电压，允许通过的最大电流.
5. 金属外壳 6。导体 丙 右 7。D 8。B 9。C 10。 B
11。500ｋΩ 不能 因为这时通过笔尾金属体流过人体的电流远大于０．３ｍＡ
拓展练习
1.火 零 220 2.短路 欠压3.串 紧 断路4.测电笔 金属体 电线 火线 零线 5.并 串 接地6.C 7.B 8.B 9.D 10.D 11.A
图1
图2
图3
图２
