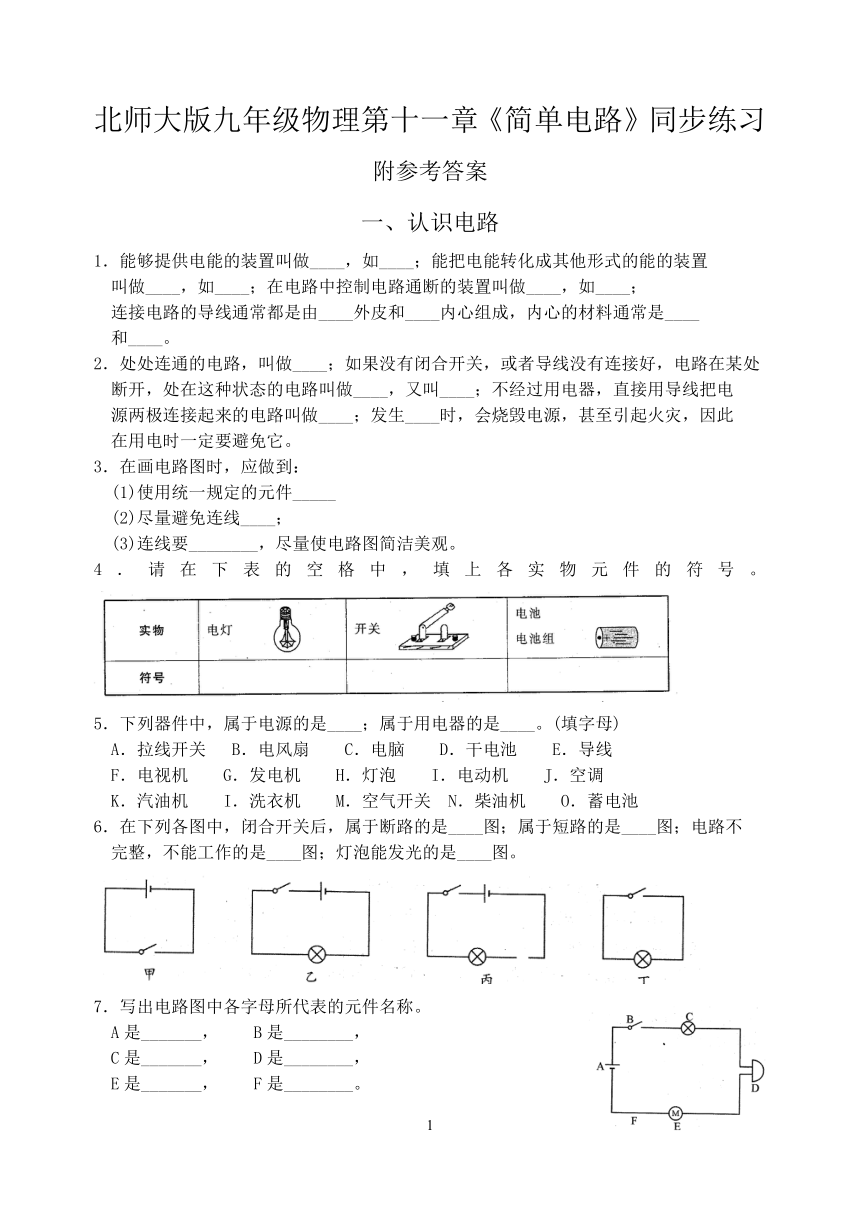

北师大版九年级物理第十一章《简单电路》同步练习
附参考答案
一、认识电路
1．能够提供电能的装置叫做____，如____；能把电能转化成其他形式的能的装置
叫做____，如____；在电路中控制电路通断的装置叫做____，如____；
连接电路的导线通常都是由____外皮和____内心组成，内心的材料通常是____
和____。
2．处处连通的电路，叫做____；如果没有闭合开关，或者导线没有连接好，电路在某处
断开，处在这种状态的电路叫做____，又叫____；不经过用电器，直接用导线把电
源两极连接起来的电路叫做____；发生____时，会烧毁电源，甚至引起火灾，因此
在用电时一定要避免它。
3．在画电路图时，应做到：
(1)使用统一规定的元件_____
(2)尽量避免连线____；
(3)连线要________，尽量使电路图简洁美观。
4．请在下表的空格中，填上各实物元件的符号。
5．下列器件中，属于电源的是____；属于用电器的是____。(填字母)
A．拉线开关 B．电风扇 C．电脑 D．干电池 E．导线
F．电视机 G．发电机 H．灯泡 I．电动机 J．空调
K．汽油机 I．洗衣机 M．空气开关 N．柴油机 O．蓄电池
6．在下列各图中，闭合开关后，属于断路的是____图；属于短路的是____图；电路不
完整，不能工作的是____图；灯泡能发光的是____图。
7．写出电路图中各字母所代表的元件名称。
A是_______， B是________，
C是_______， D是________，
E是_______， F是________。

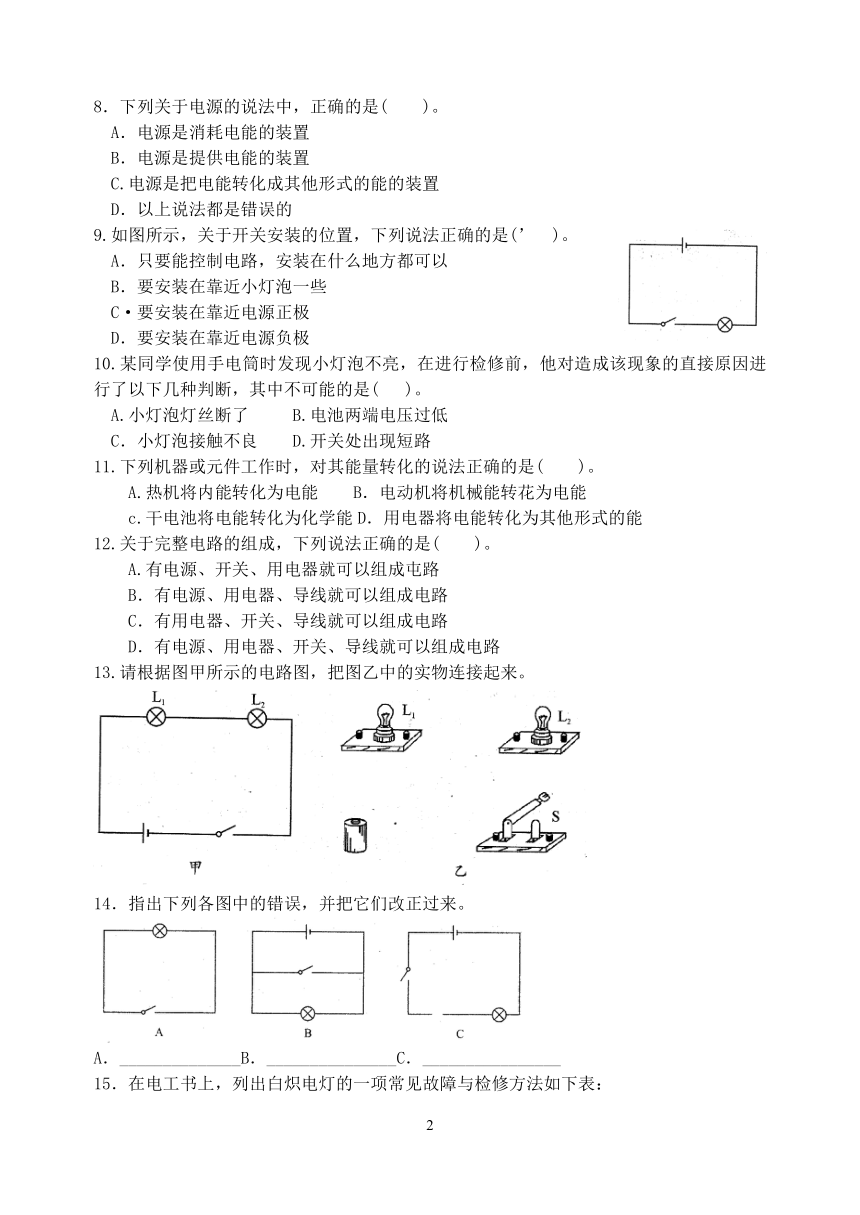

8．下列关于电源的说法中，正确的是( )。
A．电源是消耗电能的装置
B．电源是提供电能的装置
C.电源是把电能转化成其他形式的能的装置
D．以上说法都是错误的
9.如图所示，关于开关安装的位置，下列说法正确的是(’ )。
A．只要能控制电路，安装在什么地方都可以
B．要安装在靠近小灯泡一些
C·要安装在靠近电源正极
D．要安装在靠近电源负极
10.某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是( )。
A.小灯泡灯丝断了 B.电池两端电压过低
C．小灯泡接触不良 D.开关处出现短路
11.下列机器或元件工作时，对其能量转化的说法正确的是( )。
A.热机将内能转化为电能 B．电动机将机械能转花为电能
c.干电池将电能转化为化学能D．用电器将电能转化为其他形式的能
12.关于完整电路的组成，下列说法正确的是( )。
A.有电源、开关、用电器就可以组成屯路
B．有电源、用电器、导线就可以组成电路
C．有用电器、开关、导线就可以组成电路
D．有电源、用电器、开关、导线就可以组成电路
13.请根据图甲所示的电路图，把图乙中的实物连接起来。
14．指出下列各图中的错误，并把它们改正过来。
A．______________B．_______________C．________________

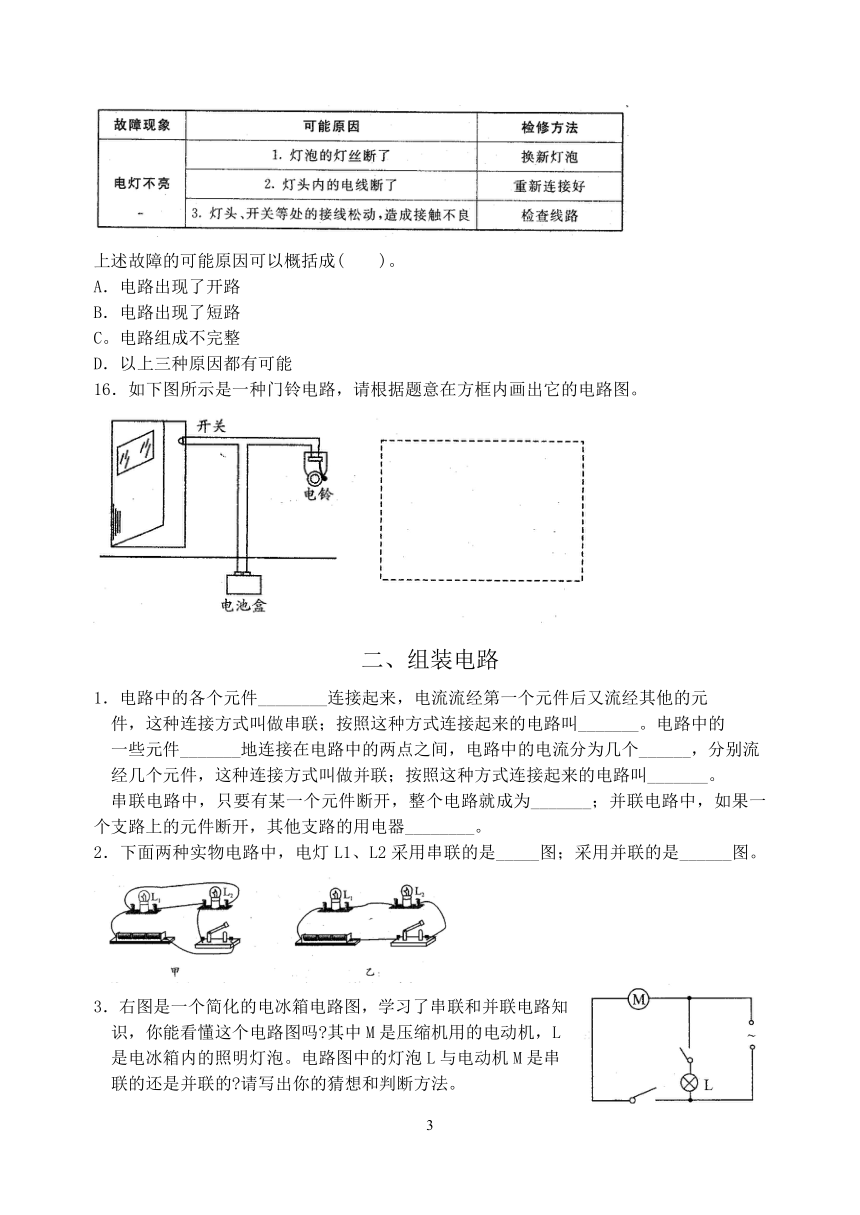

15．在电工书上，列出白炽电灯的一项常见故障与检修方法如下表：
上述故障的可能原因可以概括成( )。
A．电路出现了开路
B．电路出现了短路
C。电路组成不完整
D．以上三种原因都有可能
16．如下图所示是一种门铃电路，请根据题意在方框内画出它的电路图。
二、组装电路
1．电路中的各个元件________连接起来，电流流经第一个元件后又流经其他的元
件，这种连接方式叫做串联；按照这种方式连接起来的电路叫_______。电路中的
一些元件_______地连接在电路中的两点之间，电路中的电流分为几个______，分别流
经几个元件，这种连接方式叫做并联；按照这种方式连接起来的电路叫_______。
串联电路中，只要有某一个元件断开，整个电路就成为_______；并联电路中，如果一个支路上的元件断开，其他支路的用电器________。
2．下面两种实物电路中，电灯L1、L2采用串联的是_____图；采用并联的是______图。
3．右图是一个简化的电冰箱电路图，学习了串联和并联电路知
识，你能看懂这个电路图吗 其中M是压缩机用的电动机，L
是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串
联的还是并联的 请写出你的猜想和判断方法。

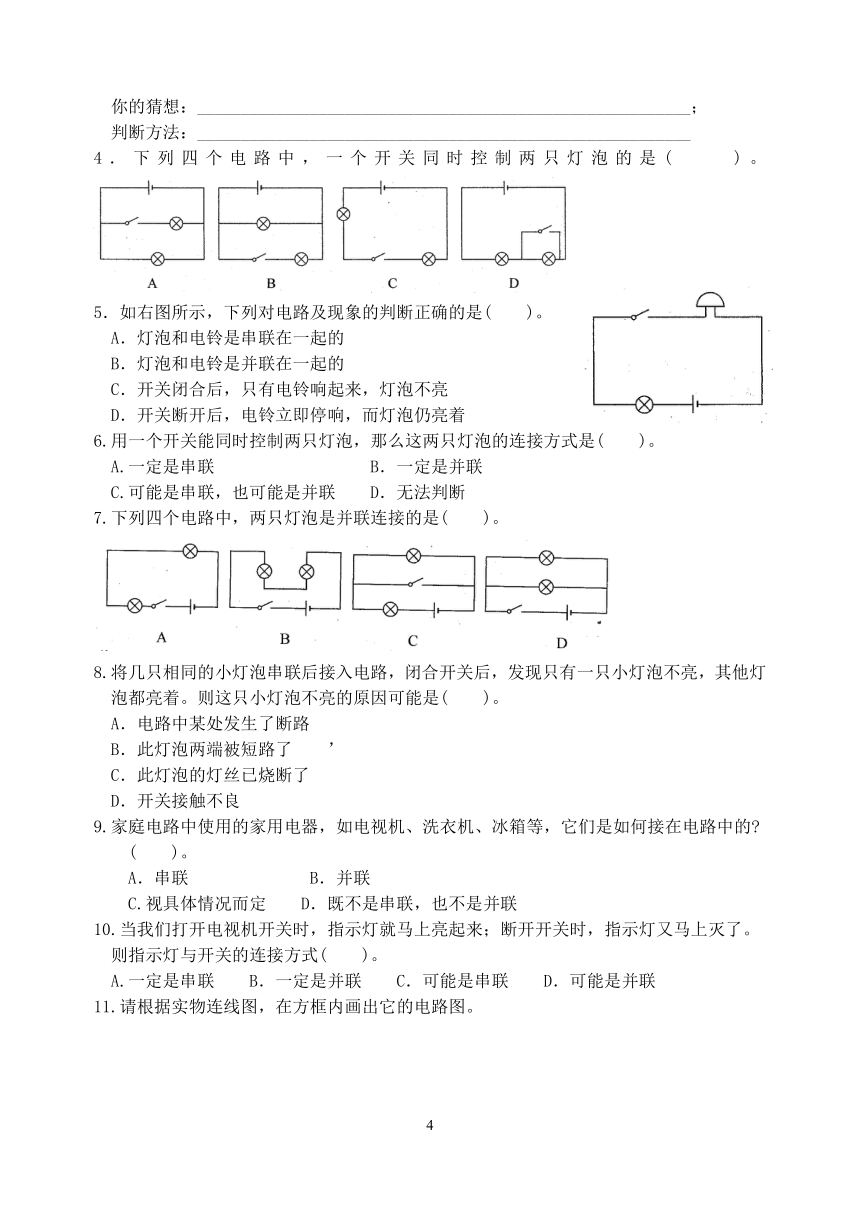

你的猜想：_________________________________________________________；
判断方法：_________________________________________________________
4．下列四个电路中，一个开关同时控制两只灯泡的是( )。
5．如右图所示，下列对电路及现象的判断正确的是( )。
A．灯泡和电铃是串联在一起的
B．灯泡和电铃是并联在一起的
C．开关闭合后，只有电铃响起来，灯泡不亮
D．开关断开后，电铃立即停响，而灯泡仍亮着
6.用一个开关能同时控制两只灯泡，那么这两只灯泡的连接方式是( )。
A.一定是串联 B．一定是并联
C.可能是串联，也可能是并联 D．无法判断
7.下列四个电路中，两只灯泡是并联连接的是( )。
8.将几只相同的小灯泡串联后接入电路，闭合开关后，发现只有一只小灯泡不亮，其他灯
泡都亮着。则这只小灯泡不亮的原因可能是( )。
A．电路中某处发生了断路
B．此灯泡两端被短路了 ’
C．此灯泡的灯丝已烧断了
D．开关接触不良
9.家庭电路中使用的家用电器，如电视机、洗衣机、冰箱等，它们是如何接在电路中的
( )。
A．串联 B．并联
C.视具体情况而定 D．既不是串联，也不是并联
10.当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。
则指示灯与开关的连接方式( )。
A.一定是串联 B．一定是并联 C．可能是串联 D．可能是并联

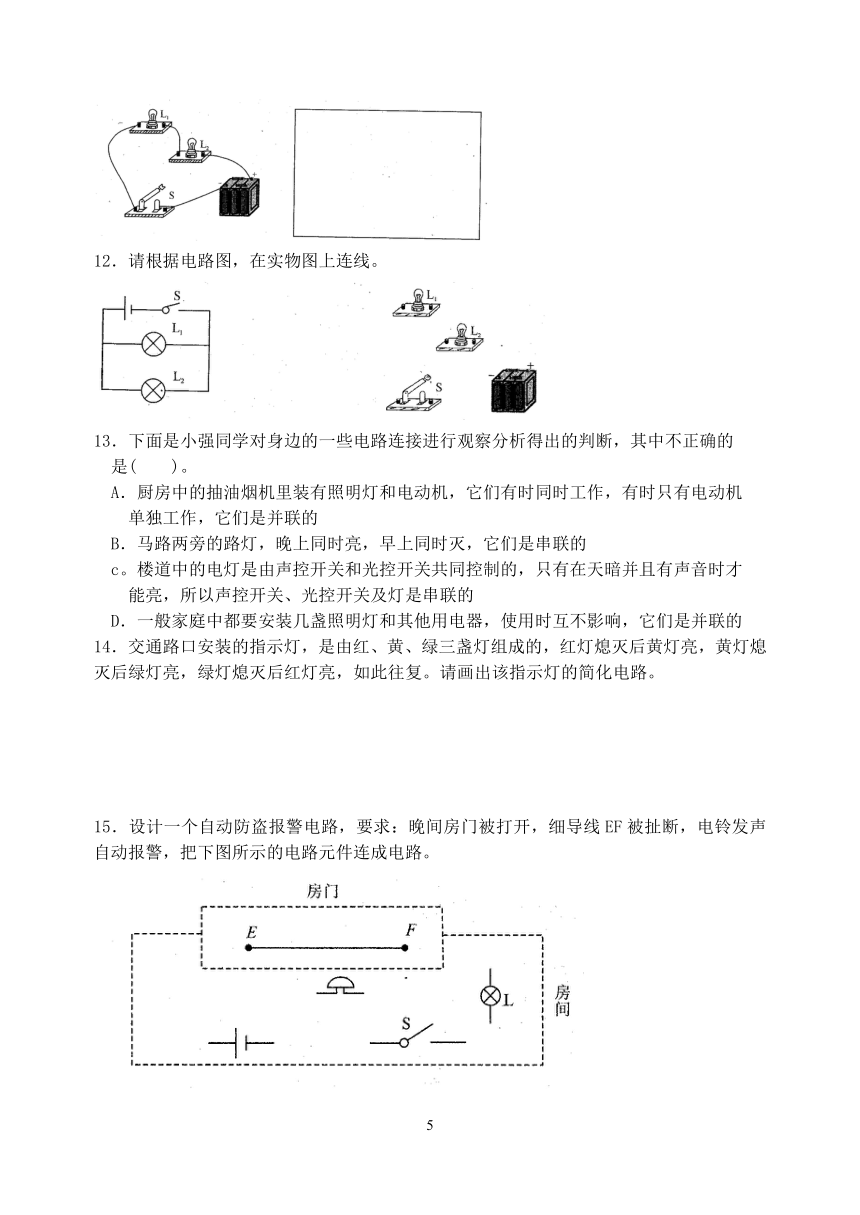

11.请根据实物连线图，在方框内画出它的电路图。
12．请根据电路图，在实物图上连线。
13．下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中不正确的
是( )。
A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机
单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
c。楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才
能亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
14．交通路口安装的指示灯，是由红、黄、绿三盏灯组成的，红灯熄灭后黄灯亮，黄灯熄灭后绿灯亮，绿灯熄灭后红灯亮，如此往复。请画出该指示灯的简化电路。
15．设计一个自动防盗报警电路，要求：晚间房门被打开，细导线EF被扯断，电铃发声自动报警，把下图所示的电路元件连成电路。
三、电 流
1.自然界存在着两种电荷，分别是____和____。电荷的____移动形成电流。人们规定______定向移动的方向为电流的方向。在一个闭合电路中，电流从电源的____极流出，经过用电器，流向电源的____极。
2.电流的符号是_____。在国际单位制中，电流的单位是____，符号是____。请完成
下列的单位换算。
(1)0.5 A=____mA； (2)0．08 mA=_____ uA；
(3)70 mA=____A； 、 (4)2×104uA=______A．
3.实验室常用的电流表有三个接线柱，分别标有_______、______和______。当“一”和
“0.6”接线柱接入电路时，指针的位置如右图
甲所示，此时电流表的量程是_____A，最
小分度值是____A，图中示数为_____A；
当“一”和“3”接线柱接入电路时，指针的位置
如图乙所示，此时电流表的量程是________A。
最小分度值是____A，图中示数为________A。
4．使用电流表测电流时要注意：
(1).在实际测量前，如果电流表的指针没有指在‘‘o’’刻度线上，需要调节表盘下面
的_________;
(2).电流表必须____联在电路中，且应使所测电流从____接线柱流入，从______接线柱流出；
(3)绝对不能直接把电流表接在电源的两极上；
(4)读数时，视线应_______表盘。
5.如右图所示是采用O～0．6 A量程测量时电流表指针的位置，其读数为____A；当改用0～3 A的量程后，指针仍在图中位置，这时的读数是_______A。
6.某同学在用电流表测电流时，第一次发现指针向左偏转，这是因为__________________;
第二次发现指针向右偏转角度太大，超过了电流表的最大刻度值,这是因为__________________,应该______________________________。
7．一只普通家用白炽电灯正常发光时通过的电流约为( )。
A．200 A B．20 A C．O．2 A D．20 mA
8．为了测量串联电路中流过灯泡L1的电流，有a、b、c三处可接入电流表，如下图所示。
则电流表应接在( )。
A．a处
B．b处
C．c处
D．三处都一样
9．为了测量并联电路中流过灯泡L1的电流，下列几种测量方法中可行的是( )。
10.下列关于电流的说法中，正确的是( )。
A．电荷只要运动就会形成电流
B．只有正电荷的定向移动才能形成电流
C．负电荷定向移动的方向与电流方向相反
D．电流的符号是A
1]．关于电流表的使用，下列说法中不正确的是( 九
A．使用前，当指针没有指在“0”刻度线上时，应先进行调零
B．在不能估计电流大小的情况下，应采用“试触”的办法确定电流表量程
C．读数时，应先明确所采用的量程和最小分度值后再读数
D．把“O．6”和“3”两接线柱接入电路时，电流表的量程为O～2．4 A
12．某同学使用电流表时，估计待测电路中的电流应选用0～0．6 A的量程，但他误用
O～3 A的量程来测量。这样做的结果是( )。
A．指针摆动角度大，会损坏电流表 B．指针摆动角度小，会损坏电流表
c．指针摆动角度小，读数比较准确 D．指针摆动角度小，读数不够准确
13．如右图所示，闭合开关后，两个电流表的示数相同，则电路中出现的故障可能是( )。
A．灯L1被短路了
B．灯L1断路了
C．灯L2被短路了
D．灯L2断路了
14．电视机成像的原理是：从显像管尾部的热灯丝中发射出来的电子(带负电)高速撞击
在光屏上，使荧光粉发光而形成画面。则在显像管内部( )。
A．电流方向从荧光屏到灯丝
B．电流方向从灯丝到荧光屏
C．电流方向不断改变
D．没有电流，因为其内部为真空
15．用一只电流表测量电路中的电流时，当一位同学选用O～3 A的量程接入电路后，同
组的另一位同学却按0～O．6A的量程读数，且读得电流的大小为O．3 A，那么实际测
得的电流应该是( )。
A．0．3 A B．1．5 A C．2 A D．3 A
16．如下图所示，电流表A1的示数为0．3 A，电流表A2的示数为o．5 A，那么电流表 A的量程应为_________A。请在图中标出各电流表的“+”、“一”接线柱。
17．如右图所示电路，三个电阻的阻值都是R。，当开关闭合
时，电流表A1、A2、A3的读数分别为I1、I2、I3，则它们三者
的关系是( )。
A．I3=3I1
B．I3=3/2I1
C．I3=I1
d．I3=2I1
18．在“探究串联电路中的电流”实验中；某同学用电流表分别
测出图中a、b、c三处的电流大小。为了进一步探究a、b、c
三处的电流大小有什么关系，他下一步的操作应该是( )。
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
19．右图是实验室中一种常用仪表的示意图。请写出你从图中得到
的两条信息：
①__________________________________________________；
②__________________________________________________。
20．现有如下图所示的器材，要求设计一个电路，使灯泡L1、L2并
联，电流表A1测灯泡L1的电流，电流表A2测灯泡L2的电流，开关同时控制两盏灯。请按要求在下图中把实物连接好，并在方框图中画出相应电路图。
四、电 压
1．电压通常用符号____表示。电压的单位是______。符号是_____。请完成下列的
单位换算。
(1)5000 V=_______ kV； (2)180 mV=______V=_______kV；
(3)10μV=____V； (4)25mV=____μV．
2．一节干电池两端的电压是______V；家庭照明电路的电压是______V；工厂动力用电的
电压是______V；人体的安全电压是___________。
3．实验室常用的电压表有三个接线柱，分别标有_____、______和______。当“一”和“3”
两接线柱接人电路时，指针的位置如图甲所示，此时电压表的量程是________V，最小分度值是______V，图中示数是_______V；当“一”和“15”两接线柱接入电路时，指针的位置如图乙所示，此时电压表的量程是_________V，最小分度值是______V，图中示数是_______V。
4．使用电压表测电压时要注意：
(1)在实际测量前，如果电压表的指针没有指在“O”刻度线上，需要调节表盘下面
的__________；
(2)电压表必须______联在电路中；
(3)在不超过电压表_______的情况下，电压表可以直接接在电源的两极上；
(4)读数时，视线应_______表盘。
5．某同学在用电压表测电压前，已将指针调到“O”刻度线上，第一次将电压表接入电路
时，指针偏转情况如右图甲所示，这是因为
________________________________；纠正
后第二次把电压表接入电路时，指针偏转情
况如图乙所示，这是因为________________，
应该__________________________________。
6．下列关于电源的说法中正确的是( )。
A．电源是提供电压的设备 B．电源是提供电流的设备
C．电源是提供电荷的设备 D．以上说法都正确
7．下列关于电压和电流关系的说法中正确的是( )。
A．电路两端有电压，则电路中一定有电流
B．电路中有电流，则电路两端一定有电压
C．电路两端的电压和电流是同时存在、同时消失的
D．．以上说法都错误
8．用电压表测量灯泡L1两端的电压，下列四种电路中正确的是( )。
9．如右图所示的电路中，当开关闭合后，电压表V1的示数为2．5
V，电压表V2的示数为3．8 V，则电源两极间的电压为( )。
A．1．3 V B．2．5 V
C．3．8 V D．6．3 V
10．李明同学在一次实验中，用有3 V和15 V两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，在用15 V量程试触时，指
针位置如右图所示，则下一步的实验操作应该是( )。
A。直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入c接线柱，闭合开关后读数
D．断开开关，接入b接线柱，闭合开关后读数
11．如右图所示，当闭合开关S后，发现小灯泡不亮，电流表无示数，用电压表测量发现：Uab=0V，Ubc=OV，Ucd=3V,Uad=3V，则故障可能是( )。
A．电流表断路了
B．小灯泡灯丝断了
C．小灯泡被短路了
D．开关接触不良
12．如右图所示的电路中，电源电压为3 V，当开关
S1、S2。都闭合时，则( )。
A．电压表被烧坏
B．电流表将被烧坏
C．灯L1亮，灯L2不亮。
D．两只灯泡都将被烧坏
13。如右图所示的电路中，当闭合开关s后，发现两灯都不亮，电
流表的指针几乎指在“O”刻度线不动，电压表指针则有明显
偏转，该电路中的故障可能是( )。 。
A．电流表被烧坏了
B．灯泡L1的灯丝断了
C．两只灯泡都断路
D．灯泡L2的灯丝断了
14．如右图所示是测量通过灯泡的电流和灯泡两端电压的电路图，
请在图中圆圈内填上电压表和电流表的符号，并标出电表的正
负极。
15．如右图所示，在烧杯中加些盐水，然后将连在电压表上
的铜片和锌片插入盐水中，这样就制成了一个电池。观
察电压表指针的偏转与接线可知：这个电池的电压是
______V，______片是它的正极。
16．为了探究串联电池组和并联电池组两端的总电压与电
池节数的关系，小董同学每次将不同节数的电池分别串联和并联起来，然后用电压表
测出串联电池组和并联电池组两端的总电压，数据记录在下表中：
通过分析表中数据，你能得出的结论是：
(1)___________________________________________________________________；
(2)___________________________________________________________________。
17．在“探究串联电路电压的规律”
实验中：
(1)用电压表测灯L2两端的电
压，连接电路如图甲所示。图
中只有一根导线连错了，请你
在连错的导线上画“×”，并画
出正确的电路连接。
(2)改正电路后，闭合开关。如图乙所示，电压表的示数为_____V，若电源电压为3 V，
则灯L1两端的电压是______V。
五、探究----不同物质的导电性能
1．我们把容易导电的物体叫做______；把不容易导电的物体叫做________。下列物体
中，通常情况下属于导体的有______________；属于绝缘体的有_____________。
①塑料梳子 ②铝线 ③干木棍 ④铅笔芯
⑤硫酸铜溶液 ⑥陶瓷 ⑦大地 ⑧干燥空气
2．电阻是表示导体对电流________作用大小的物理量，它用符号____表示。在国际单
位制中，电阻的单位是______，用符号____表示。在电路图中，电阻器的符号是
___________.
3．完成下列单位换算。
(1)100 Ω=_____kΩ=______MΩ
(2)15 kΩ=______Ω=________MΩ
(3)7．8 MΩ=________kΩ=_________Ω
4．如右图所示是实验中常用的开关的示意图及各部件的名称，请
对各部件进行分类。
(1)是导体的有____________；
(2)是绝缘体的有_____________。
5．如右图所示，闭合开关后，灯泡不亮；当玻璃珠被烧到红炽状态
时，灯泡逐渐变亮。这一现象表明________________________.
6．如右图所示，灯泡L1接在电路中，闭合开关后，电流表的读数是
0．2A；换上灯泡L2后闭合开关，电流表的读数是O．4 A，这表明：
(1)在相同电压下，灯泡L1对电流的阻碍作用比灯泡L2对电流的
阻碍作用____；(填“大”或“小”)
(2)灯泡L1、L2的电阻大小关系是R1____R2。(填“>”、“=”
或“<”)
7．下列各组物体中，在通常情况下全部属于绝缘体的一组是( )。
A．塑料尺子、石灰水、石墨 B．铜导线、电工胶布、橡皮手套
C．陶瓷、花生油、电木 D．水银、氢氧化钠溶液、铁导线
8．如右图所示是一种按钮开关的构造截面图，图中C是按钮，D是外壳，A、B上各有接
线柱与电路相连，其中( )。
A．A、B、C是导体，D是绝缘体
B．A、B、D是导体，C是绝缘体
C．A、B是导体，C、D是绝缘体
D．C、D是导体，A、B是绝缘体
9．绝缘体与导体的最大区别在于( )。
A．绝缘体内没有电荷，而导体内有电荷
B．绝缘体内只有少量电荷，而导体内有大量电荷
C．绝缘体内只有少量自由电荷，而导体内有大量自由电荷
D．以上说法都是错误的 ．
10．下列关于导体与绝缘体的说法中正确的是( )。
A．导体能导电，而绝缘体不能导电’‘ 。
B．只有良好的导体才是好的电工材料
C．金属都是导体，而非金属都是绝缘体
D.导体与绝缘体不是绝对的，在一定条件下可以相互转化
11．关于电阻，下列说法中正确的是( )。
A.绝缘体有电阻，导体没有电阻
B.通过导体的电流为零时，导体的电阻为零
C．通过导体的电流越大，导体的电阻越小
D。导体的电阻越大，表示它对电流的阻碍作用越大
12.以美国为首的北约在轰炸南联盟科索沃地区时，曾使用了一种“石墨炸弹”，该炸弹在
空中爆炸时·产生大量的石墨絮状物，降落到地面后造成大面积停电。“石墨炸弹”使
供电系统遭到破坏的原因是( )。
A．石墨絮是导体，把供电线路短路了
B．石墨絮是绝缘体，把供电线路阻隔断了 ’
C．石墨炸弹把供电线路炸断了
D．以上说法都是正确的
13．下列物质中，属于半导体的是( )。
A.锗 B．铁 C．铜 D．钨
14.如图标出的构成干电池的几种材料，通常条件下属于绝缘体的
是( )。
A．锌筒
B．碳棒
C．密封塑料
D．金属帽
15.如下图所示是常温下各种物质的导电和绝缘性能排列顺序，请认真分析后写出其中
的三条规律。
(1) _________________________________________________________________；
(2) _________________________________________________________________；
(3) _________________________________________________________________；
16．小伟同学想探究一下食盐水的导电性能与什么有关 于是他猜想:
A．食盐水的导电性能可能和浓度有关； ．
B.食盐水的导电性能可能和温度有关。
(1)除了食盐、冷水、热水、搅拌器、烧杯、电源、开关、导线、两块极板外，实验还需要的测量仪器是____.
(2)选择上述一种猜想，设计出你的实验方案。
六、探究----影响电阻大小的因素
1．如右图所示，当我们在A、B之间接入不同的导体，闭合开关接通电路后，可通过___________或_____________来判断所接入导体的电阻大小情况。电流表示数越____或灯泡越_____，表示所接入导体的电阻越小；反之，则电阻越大.
2．如右图所示，A和B分别是长短、粗细都相同的锰铜线和镍铬
合金线，MN间接入A并接通电路时，电流表的示数为0.4 A；
接人B并接通电路时，电流表的示数为0．26 A，这表明A的电阻较_____，同时说明导体的电阻与_______有关。
3．某工人在架设动力线路时，觉得不够安全，就把两条导线并在一起当作一条使用，这样连接后导线的电阻比原来____了；在连接某一处线路时，由于导线不够长，他又把两段导线连接起来使用，这样连接后的导线比连接前每段导线的电阻都____了。(填“变大”、“变小’’或“不变’，)
4.有甲、乙、丙三根铜导线，甲、乙粗细相同，但甲较长；乙、丙长度相同，但丙较粗，则常温下电阻最大的是____，最小的是______。
5.在A、B两条不同导线的两端加上相同的电压时，通过它们的电流大小关系是IA则A导体的电阻____B导体的电阻。(填“大于”、‘‘小于’’或“等于，，)
6.照明白炽灯的灯丝断了一截，把两段灯丝搭接上后仍能使用，则搭接后灯丝的电阻将
变____；接在电路中，灯泡的亮度将变_____。
7.实验证明：导体的电阻是导体本身的一种性质，它的大小决定于导体的_______、______
和____。导体的电阻还跟____有关。
8.已知一段镍铬合金线的电阻为50 Q，如果导线两端所加的电压为零，通过导线的电流也
为零，这时导线的电阻为____；如果加在导线两端的电压逐渐增大，导线中的电流也随
之增大，若不考虑温度的影响，这时导线的电阻将____。(填“变大’，、“变小’’或“不变，，)
9．关于电阻的大小(不考虑温度的影响)，下列说法中正确的是( )
A．银导线的电阻比铜导线的电阻小
B．同种材料制成的导线，长度越长，电阻越大
c．同种材料制成的导线，横截面积越大，电阻越小
D．同种材料、粗细相同的导线，长度越短，电阻越小
10．电阻是导体本身的一种性质，这反映在( )。
A．电阻的大小随导体中电流的变化而变化 ’
B·电阻的大小随导体两端电压的变化而变化
C．电阻的大小由导体两端的电压和导体中的电流共同决定
D．电阻的大小由导体本身的材料、长度和横截面积决定
11.在甲、乙两根导线的两端加相同的电压，甲导线中的电流小于乙导线中的电流，不考
虑温度的影响，下列判断中错误的是( )。
A．当它们的材料、粗细都相同时，甲导线比乙导线长
B．当它们的材料、长度都相同时，甲导线比乙导线粗
C．当它们的长度、粗细都相同时，材料一定不同
D．它们的材料、长度、粗细中，至少有一项是不同的
12.小阳从抽屉里找到了两只白炽灯(都由钨丝制成，灯丝长度相同)，观察发现甲灯的灯
丝较粗。分别把两盏灯接人照明电路中(电压一定)，下列对甲、乙两灯的亮度及原因
的判断中，正确的是( )。
A.甲灯较亮，因为甲灯的电阻较小 B．甲灯较暗，因为甲灯的电阻较大
C.乙灯较亮，因为乙灯的电阻较大 D．乙灯较暗，因为乙灯的电阻较小
13.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，
其他器材足够，下面实验探究活动中他不可能完成的是( )。
A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关系
14．如下图是探究“电阻的大小与什么因素有关”的实物图。请你提出一个电阻的大小与
什么因素有关的猜想，并回答其他问题。
(1)你的猜想：_______________________________________________________________.
(2)你选择的导线：__________________________________________；(填图中导线代号)
(3)如果分别把图中的A、C导线接人电路中的M、N两点间，则接入_______导线时，
电流表的示数较小，这说明电阻的大小与导体的________有关。
15．温度传感器广泛应用于空调、冰箱、消毒柜等家电产品中，它是利用热敏电阻的阻值
随温度的变化而变化的特性工作的。图甲是某热敏电阻的阻值随温度的变化关系图
像，请根据图像回答下列问题：
(1)热敏电阻的阻值随温度的升高而______
(2)某消毒柜利用该热敏电阻做成温度传感器，当柜内温度达到110oC：时，温度传感器：
自动切断电路。此时，热敏电阻的阻值是________；
(3)用该热敏电阻制成电阻温度计(如图乙)，它的原理图可简化成如图丙所示。要把
图丙中电流表的表盘转换成温度计的表盘，那么温度计表盘的刻度将________(填
“是”或“不是”)均匀的。
16．在做“影响电阻大小的因素”实验时，为了便于研究而采用控制变量法。
(1)为了研究电阻与导体材料的关系，应选用的两根导线是______和______；(填代号)
(2)为了研究电阻与导体长度的关系，应选用导线C和导线______；
(3)为了研究电阻与导体的____的关系，应选用导线A和导线______。
七、变阻器
1．在温度不变的情况下，改变导体电阻大小的方法有三种：
一是改变导体的________；
二是改变导体的________；
三是改变导体的________；
在上述三种方法中，相比较而言，改变导体的____对改变导体的电阻最简易可行。
2．请回答下列有关滑动变阻器的问题。
(1)写出图甲中各字母所代表的部件名称。
a. A、B、C、D是__________；
b． E是________，其表面涂有_________；
c. F是____，它的电阻可忽略不计；
c． G是___________
e. P是_________，它与E接触的地方是相连的；
f. H是________，它是________(填“导体’’或“绝缘体”)。
(2)滑动变阻器的工作原理是：通过改变滑动变阻器接人电路的电阻线的______，来改
变电阻的大小。
(3)图乙是滑动变阻器的结构示意图。
a．当A、C两个接线柱接入电路时，则线圈中接入电路的电阻线是：______部分；如果
滑动片P向右移动，则接入电路的电阻线变____，接入电路的电阻变____；
b．如果将c、D两个接线柱接人电路时，相当于一段没有电阻的导线连入电路，将_____
(填“能”或“不能”)改变电路的电阻；
c．当A、B两个接线柱接人电路时，不管如何移动滑动片P，电阻线AB始终___________
(填“全部”或“部分”)接入电路，相当于接入一个定值电阻，也起不到改变电阻的作用；
d．要把滑动变阻器正确接人电路，且能起到改变电阻的作用，通常有四种接线方法，
分别是将____和____、____和____、____和____或____和____接线柱接入电路中。
(4)滑动变阻器的符号是____。
(5)某滑动变阻器的铭牌上标有“电阻200Ω”“ 电流1 A”的字样，其中
“电阻200Ω”表示__________________________________________________;
“电流1 A”表示____________________________________________________ .
3．如右图所示为某一电阻箱，该电阻箱的阻
值范围是________，图中所示的读数
是_________。
4．如右图是某一电位器的结构示意图。当
A、B接入电路，旋钮触片顺时针旋转时，
电位器接入电路的电阻变____。
5．如下图所示，当滑动变阻器的滑片P向
右滑动时，阻值变大的是( )。
6．下列关于滑动变阻器和电阻箱的说法中，错误的是( )。
A．滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B．滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小
C．电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小
D．滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小
7．长度、粗细相同的铜线、铝线、铁线和镍铬合金线的电阻越来越大，则四种导线中最适合用来制作滑动变阻器电阻丝的是( )。
A．铜线 B．铝线 C．铁线 D．镍铬合金线
8．如右图所示，为了使滑动变阻器的滑片P向左移动时，灯泡变亮，则图中导线的E端
应接在滑动变阻器的( )。
A．A接线柱上
B．B接线柱上
C．C接线柱上
D．D接线柱上
9．某精密电子仪器中，为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，
如图所示。已知两个滑动变阻器分别是用不同的电阻丝绕在相同的绝缘瓷筒上制成
的，其中R1的总电阻是200Ω，R2的总电阻是5000Ω，开始时两变阻器均处于最大阻
值。下面的几种操作中，能够既快又准确地使电流表指针指到要
求位置的是( )。
A．先调节R1，使电流表指针指到要求位置附近，再调节R2
B．先调节R2，使电流表指针指到要求位置附近，再调节R1
C．同时调节R1和R2，使电流表指针指到要求位置
D．交替、反复调节R1和R2，使电流表指针指到要求位置
10．一位同学设计了一个风力测定仪，如右图所示，0是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，金属杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一只灯泡。测风力时，闭合开关s。通过分析可知：金属杆0C与弧形电阻AB组合在一起相当于一个_________，观察灯泡L的亮度可以粗略地反映风力的大小；若要提高装置反映风力大小的性能，可采取的方法是__________________________________.
11．请根据实物连线图，在虚线框内画出对应的电路图。
12．小靓同学连接了如右图所示的电路，她想利用图中的滑动变阻器来调节灯泡的亮度。
(1)图中连线的一个错误是___________________________.
(2)为了使得向右移动滑片P时灯泡能变亮，应将_____接
线柱上的导线卸下后接在C(或D)接线柱上；
(3)闭合开关前，滑片P应滑到最_____端。(填“左”或
“右”)
13．按下列要求先画出电路图再连接实物图。
(1)用电压表测灯泡两端的电压；
(2)用电流表测通过灯泡的电流；
(3)用滑动变阻器改变灯泡的亮度，且滑片P向右移动时灯泡变暗；
(4)开关控制整个电路。
智 能 展 示
一、填空题
1．一个完整的电路应包括_________、_________、开关和导线等。
2．下列器件中，属于电源的有____；属于用电器的有____。
A．电冰箱 B．蓄电池 C．目光灯 D．太阳能电池
E．正在充电的手机电池 F，电视机 G．发电机 H．电动机
3。下列物体中，通常情况下属于导体的有_________；属于绝缘体的有_________。
A．电线内的铜芯 B．电线外的塑料皮 C．螺丝刀的金属杆
D．螺丝刀的手柄 E．电工胶布 F．镍铬舍金线
4．自然界中只存在两种电荷，分别是______和_______。电荷的_______移动形成电流。
酸、碱、盐溶液能够导电，是因为溶液中存在着大量能够自由移动的____；金属
能够导电，是因为金属内部存在着大量能够自由移动的_________。
5．完成下列单位换算：
(1)220 V=_______mV=_______kV
(2)30 mA=_______A=_______μA
(3)1．2MΩ=_______Ω=_______kΩ
6．右图甲中，如果是接线柱“一”和“3”接人电路，则图中的示数是_______；如果是接线柱“一”和“O．6”接入电路，则图中的示数是_______。图乙中，如果是接线柱“一”和“3”接入电路，则图中的示数是________；如果是接线柱“一”和“15”接入电路，则图中的示数是________。
7．如图所示，在甲、乙两处分别接入电表后能成为一个正确的电路，则甲应接_____表，乙应接____表。
8．如图所示，闭合开关后,电流表A1的示数是1．2A，电流表A2的示数是0．4A，则通过灯L1的电流是______A，通过灯L2的电流是 ______A
9．某同学要用电流表测量通过灯L1的电流，连接的电路图如图所示。闭合开关后，灯L1______，灯L2_______(以上填“亮”或“不亮”)，电流表_______示数(填“有”或 “没有”)。
10．如图所示，闭合开关后，用电压表测得灯L1两端的电压为8V，灯L2两端的电压为6 V，则电源两端的电压为______V。
11．如图所示，闭合开关后，用电压表测得灯L1两端的电压为4．5V，则灯L2两端的电压为____V，电源两端的电压为____V。
12．如图所示，电源电压为6V。闭合开关后，若灯L1被短路了，则电压表示数为____V；若灯Ll断路了，则电压表示数为____V。若灯L2被短路了，则电压表示数为____V；若灯L2断路了，则电压表示数为____V。
13．导体对电流的_____作用叫电阻。导体的电阻越大，它对电流的____作用就越_______。电阻是导体本身的一种性质，它的大小决定于导体的____、_____和
____，且与____有关。
14。有一段铝导线，把它均匀拉长为原来的2倍，它的电阻将变____，这是因为_____________________________的缘故；若将原来的铝导线对折起来使用，它的电阻将 变____，这是因为_______________________________________________的缘故。
15．如图所示，电源电压恒定，闭合开关前，滑动变阻器的滑片P应移到_____端(填“a”或“b”)；闭合开关后，滑片P从a移到b的过程中，滑动变阻器接入电路的电阻逐渐变____，电流表的示数逐渐变____，电灯逐渐变______。
16．如图所示为某一电阻箱，图中电阻示数为_______，用该电阻箱能得到的最大电阻是__________。
17．如图所示，电路已连接了一部分，要使滑动变阻器的滑片P向右移动时灯泡变亮，连接灯泡导线的E端应接在滑动变阻器的____接线柱上。
二、选择题
18．下列关于电源的说法中错误的是( )。
A．电源是把电能转化成其他形式的能的装置
B．电源是把其他形式的能转化成电能的装置
C．电路中有电源，还不一定有电流
D．在电源外部，电流从电源正极流向负极
19．下列关于电流形成的说法中正确的是( )。
A．有电荷就一定有电流 B．有自由电荷就一定有电流
c．电荷只要运动就能形成电流 D．只有电荷的定向移动才能形成电流
20．下列关于电阻的说法中正确的是( )。
A．绝缘体有电阻，导体没有电阻
B．导电性能好的导体电阻小
C．电阻的大小由导体本身的性质决定
D．导体的电阻越大，对电流的阻碍作用越小
21．如右图所示的电路，当开关闭合时，下列说法中正确的是( )。
A．只有灯L1发亮
B．只有灯L2发亮
C．两盏灯都发亮
D．两盏灯都不亮，且这种状态是不允许的
22．用电压表测灯L1两端电压，正确的电路图是( )。
23．如右图所示，闭合开关后：把从电压表的负接线柱引出的导线头P分别接在a、b、c、d四点，则电压表的示数最小的是线头P接在( )。
A．a点
B．b点
C．c点
D．d点
24．如右图甲、乙所示为滑动变阻器接人电路的两种方式，滑片P向左移动时，变阻器接
入电路的电阻变化是( )。
A．甲、乙都增大
B．甲、乙都减小
C．甲增大，乙减小
D．甲减小，乙增大
25．如右图所示的实物电路中，开关闭合后，滑片P向右移动的过程中，电流表示数及灯
泡亮度变化的情况是( )。
A．电流表示数变大，灯泡变亮
B．电流表示数变大，灯泡变暗
C．电流表示数变小，灯泡变暗，
D．电流表示数变小，灯泡变亮
26．如右图所示，当开关闭合后，发现电压表的示数为零，对造成这一现象的原因的猜测
中，错误的是( )。
A．电阻R1短路
B．电阻R1断路
C．电阻R2断路
D．电压表接触不良
27．如右图所示是理发用电吹风的一种电路，电动机M通电后可以送风，电热丝通电后可
以发热。现在如果需要送出热风，应将开关扳到( )。
A．O和1之间
B．1和2之间
C．2和3之间
D．以上接法都无法实现
28．以前在居民楼的楼道里，夜间只是偶尔有人经过，但路灯总是亮着，造成了很大的浪
费。为了解决这一问题，科技人员利用“光敏”材料制成“光控开关”，天黑时，开关自动闭合，天亮时，自动断开；同时利用“声敏”材料制成声控开关，当有人走动发出声音时，开关自动闭合，无人走动时自动断开。将这两种开关配合使用，就可使楼道路灯变
得“聪明”，达到节约用电的目的。这种使路灯变得“聪明”的电路是图中的( )。
三、实验探究题
29．根据电路图连接实物图。(要求滑片P向右移动时，滑动变阻器接入电路的电阻减小)
30．为了探究甲、乙两种物质的导电性能好坏，小春同学连接了如下图所示的电路，其中
A、B两个接线柱是用来接人待测物质的。
(1)实验中，应保持电源的_______不变；
(2)要比较物体导电性能的强弱，可通过观察图中的______来判断；
(3)在A、B两点间分别接入甲、乙两种物质后，电流表的示数分
别为0．1 A和0．5 A，则导电性能好的是____物质。
31．小芳和小明分别设计了“探究并联电路电流规律”的实验，他们各自设计的实验电路图及实验数据记录如下图所示。(小芳和小明实验时电路连接及记录的数据都没有错误)
(1)从他们的实验数据可以看出并联电路干路电流与各支路电流之间的关系是：
__________________________________________________。
(2)小明根据他的实验数据断定“并联电路各支路的电流一定相等”，这是因为他选用
的两个电阻R1、R2：的大小关系是R1____R2。(填“>”、“<”或“=”)
(3)分别指出小芳、小明的实验设计各有哪些可改进之处。
32．下表是用不同材料制成的导线在20℃时的电阻值，仔细分析表中数据，回答下列问题：
注：L为导线的长度，s为导线的横截面积。
(1)写出两条结论；
(2)提出一个与表中数据有关的物理问题。
33．某中学九年级同学在学习电路时，自制水果电池，他们把铜片、铁片插入橙子中，并在铜片和铁片间接人小电灯，小电灯发光，为了进一步探究影响水果电池电压的因素，
同学们进行了猜想，其中：
小王同学猜想：水果电池的电压与水果的种类有关； ．
小张同学猜想：水果电池的电压与铜片和铁片插入水果的深度有关；
小李同学猜想：水果电池的电压与插入铜片和铁片间的距离有关。
请你任选以上一种猜想进行探究，并完成下列问题：
(1)写出实验步骤；
(2)设计一个供记录实验数据的表格；
(3)在测量水果电池的电压之前，先要判断电池的正负极，请写出用电压表判断正负
极的方法。
附参考答案
PAGE
26
