第二节 科学探究：欧姆定律

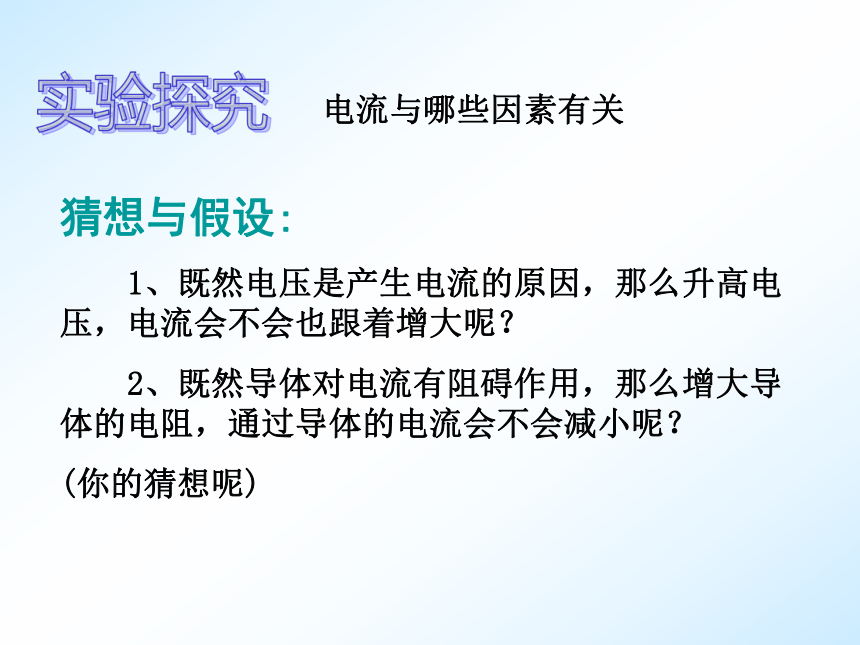

课件12张PPT。第二节 科学探究：欧姆定律第十四章 探究电路实验探究电流与哪些因素有关猜想与假设:
1、既然电压是产生电流的原因，那么升高电压，电流会不会也跟着增大呢？
2、既然导体对电流有阻碍作用，那么增大导体的电阻，通过导体的电流会不会减小呢？

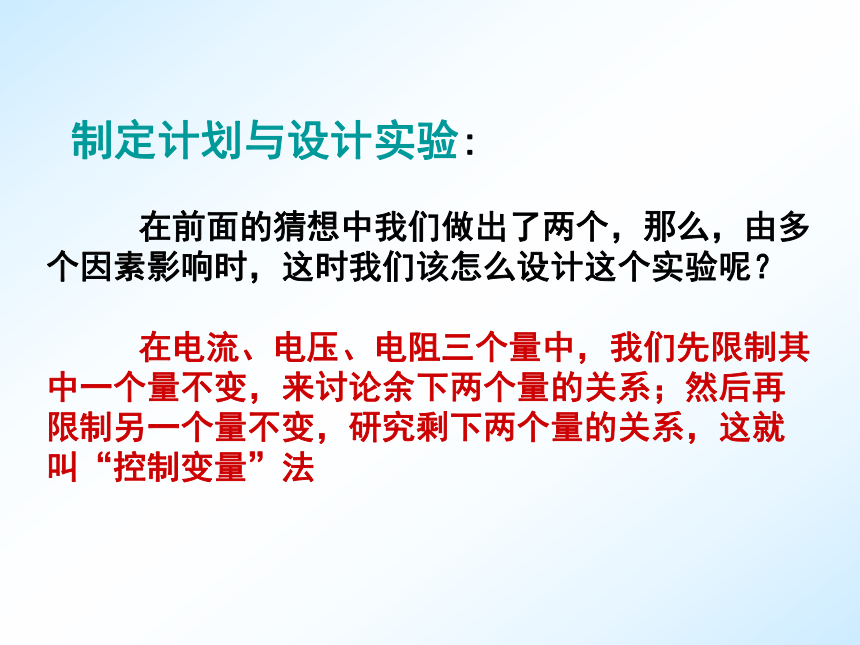

(你的猜想呢)制定计划与设计实验:
在前面的猜想中我们做出了两个，那么，由多个因素影响时，这时我们该怎么设计这个实验呢？

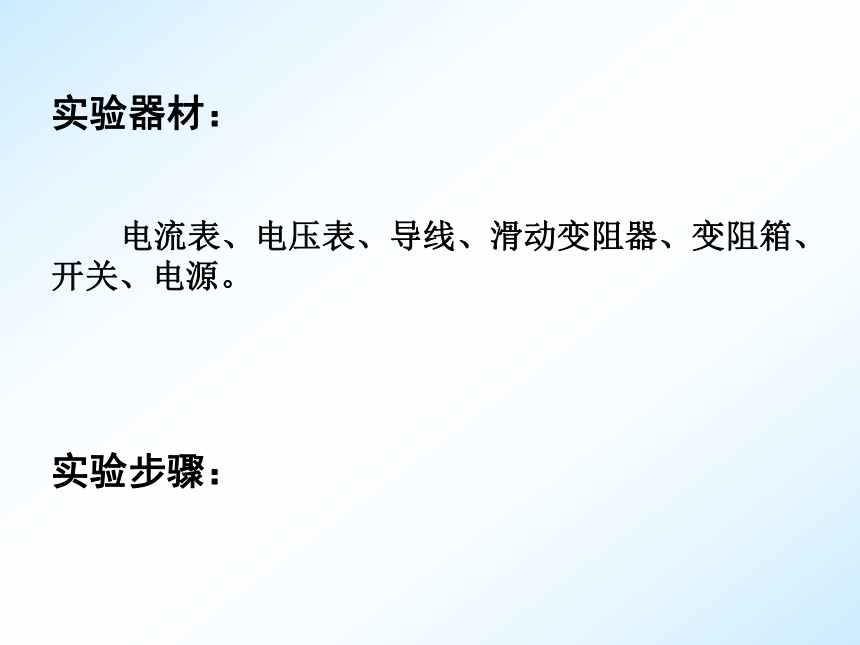

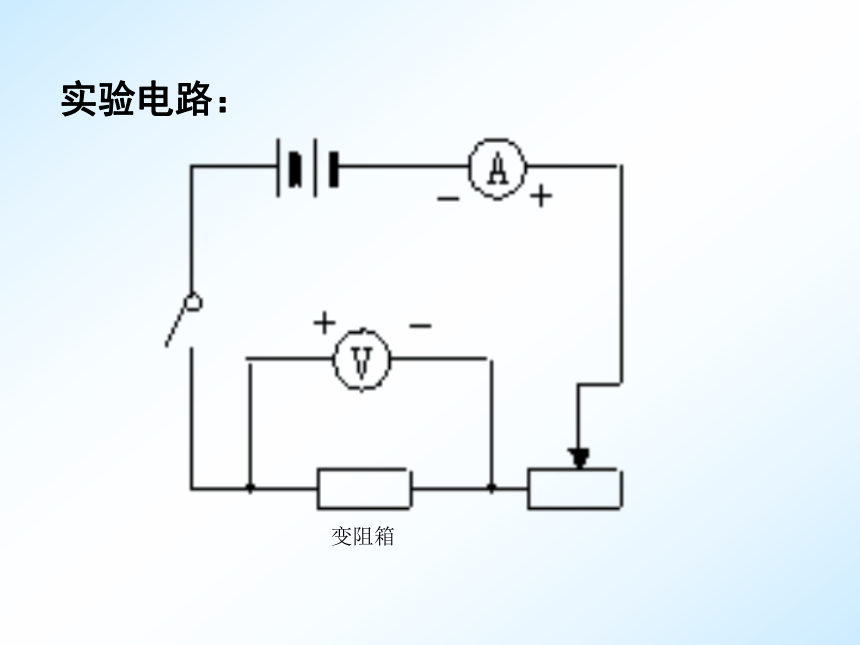

在电流、电压、电阻三个量中，我们先限制其中一个量不变，来讨论余下两个量的关系；然后再限制另一个量不变，研究剩下两个量的关系，这就叫“控制变量”法 实验电路：变阻箱实验器材：

电流表、电压表、导线、滑动变阻器、变阻箱、开关、电源。

实验步骤：进行实验与收集证据:分析与论证:


结论:

(1)保持电阻不变时，电流跟电压成 关系
(2)保持电压不变时，电流跟电阻成 关系 正比反比欧姆定律1、内容：导体的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2、数学表示式： 　　欧姆定律的运用练一练1、一段导体两端的电压是3V，通过导体的电流是0.5A，则它的电阻是 Ω；如电压减小为1.5V，电流为 ,电阻是 Ω；它两端的电压为0时，电阻是 Ω。60.25A662.通过导体a、b的电流随电压的变化情况如图所示，则导体a、b的电阻相比较（?? ）?
A． ???????? B． ????????
C． ???????? D．无法确定B谢谢！
