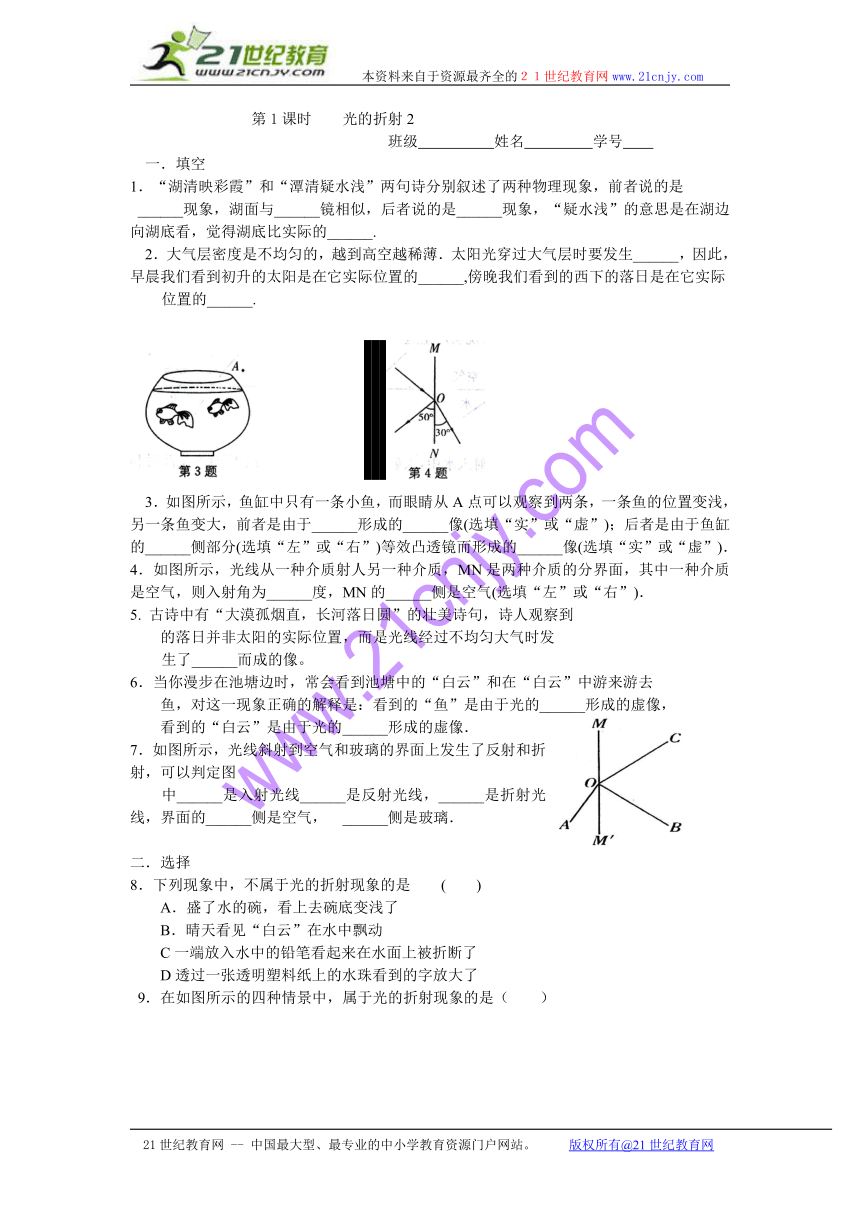

第1课时 光的折射2
班级 姓名 学号
一.填空
1.“湖清映彩霞”和“潭清疑水浅”两句诗分别叙述了两种物理现象,前者说的是
______现象,湖面与______镜相似,后者说的是______现象,“疑水浅”的意思是在湖边向湖底看,觉得湖底比实际的______.
2.大气层密度是不均匀的,越到高空越稀薄.太阳光穿过大气层时要发生______,因此,早晨我们看到初升的太阳是在它实际位置的______,傍晚我们看到的西下的落日是在它实际
位置的______.
3.如图所示,鱼缸中只有一条小鱼,而眼睛从A点可以观察到两条,一条鱼的位置变浅,另一条鱼变大,前者是由于______形成的______像(选填“实”或“虚”);后者是由于鱼缸的______侧部分(选填“左”或“右”)等效凸透镜而形成的______像(选填“实”或“虚”).
4.如图所示,光线从一种介质射人另一种介质,MN是两种介质的分界面,其中一种介质是空气,则入射角为______度,MN的______侧是空气(选填“左”或“右”).
5. 古诗中有“大漠孤烟直,长河落日圆”的壮美诗句,诗人观察到
的落日并非太阳的实际位置,而是光线经过不均匀大气时发
生了______而成的像。
6.当你漫步在池塘边时,常会看到池塘中的“白云”和在“白云”中游来游去
鱼,对这一现象正确的解释是:看到的“鱼”是由于光的______形成的虚像,
看到的“白云”是由于光的______形成的虚像.
7.如图所示,光线斜射到空气和玻璃的界面上发生了反射和折射,可以判定图
中______是入射光线______是反射光线,______是折射光线,界面的______侧是空气, ______侧是玻璃.
二.选择
8.下列现象中,不属于光的折射现象的是 ( )
A.盛了水的碗,看上去碗底变浅了
B.晴天看见“白云”在水中飘动
C一端放入水中的铅笔看起来在水面上被折断了
D透过一张透明塑料纸上的水珠看到的字放大了
9.在如图所示的四种情景中,属于光的折射现象的是( )
10.下面关于潜入水中的人看岸上的树,看起来比实际的高还是低及其原因的叙
述中,正确的是 ( )
A.高些,是由于光从空气斜射入水中,折射角小于入射角
B.低些,是由于光从空气斜射入水中,折射角大于入射角
C高些,是由于光从水中斜射入空气中,折射角小于入射角
D.低些,是由于光从水中斜射入空气中,折射角大于入射角
11.潜入水中工作的潜水员在水中看见岸上的路灯位置变高了,下图所示的四幅
光路图中,能正确说明产生这一现象的原因的是( )
12.一光线由空气斜射人水中,入射角为300,在水面上同时产生反射和折射,此时折射光线与反射光线之间夹角的大小一定 ( )
A.小于300 B.大于300小于600
C.大于600小于1200 D.大于1200小于1500
三.作图
13.画出图中光线从空气射人玻璃三棱镜后,再从三棱镜射出的大致光路图.
四.实验与设计
14.在一个干枯的井底正中央P点趴着一只青蛙,它能看到的视野范围如图(a)所示,天降大雨时井中全部灌满水,若青蛙仍在P点,它的视野将发生变化.请你在图(b)中利用光路图确定青蛙视野的大致范围并用阴影线表示出来。
光的折射2
一.1.反射,平面,折射 2.折射,低,上方 3.折射,虚,左,虚 4.400,右 5.折射 6.折射,反射 7.CO,OB,OA,左,右
二.8.B 9.C 10.A 11.C 12.D
三.略
四.略
