本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

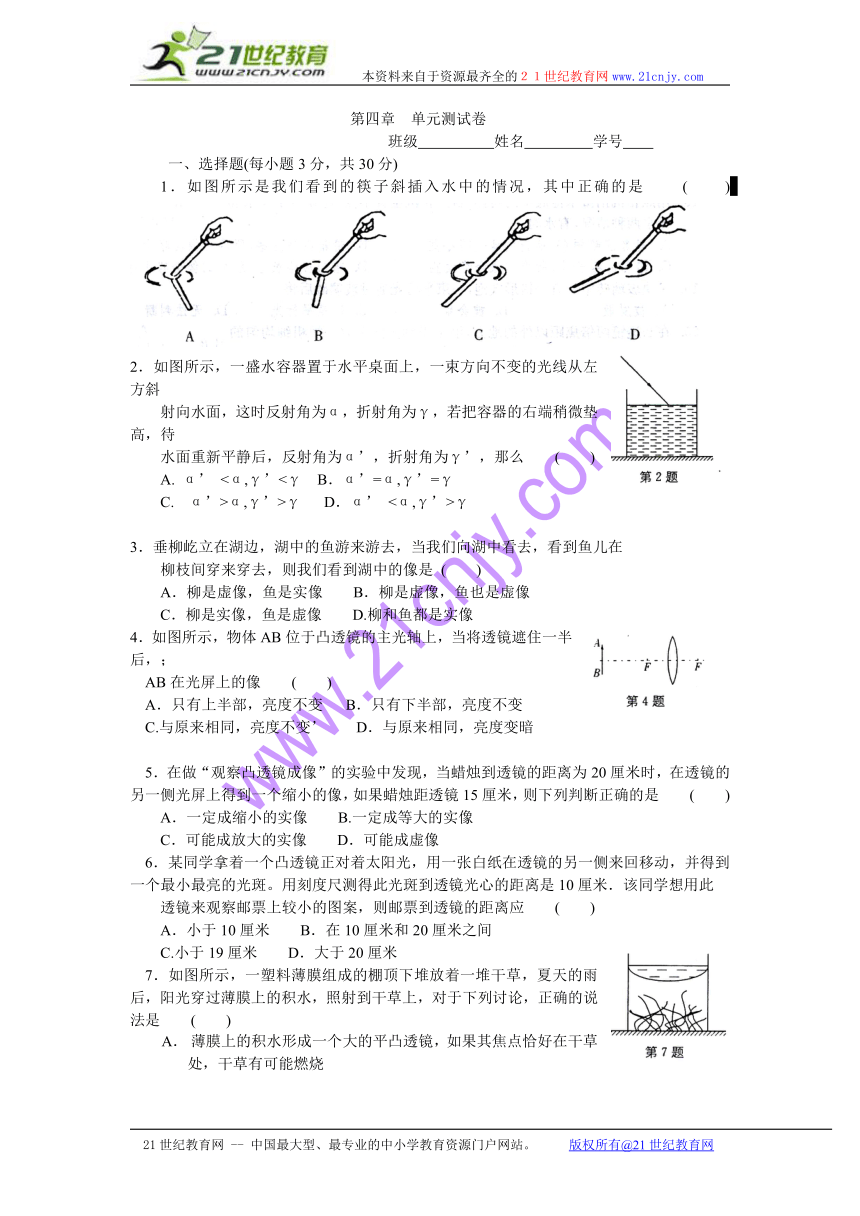

第四章 单元测试卷
班级 姓名 学号
一、选择题(每小题3分，共30分)
1．如图所示是我们看到的筷子斜插入水中的情况，其中正确的是 ( )
2．如图所示，一盛水容器置于水平桌面上，一束方向不变的光线从左方斜
射向水面，这时反射角为α，折射角为γ，若把容器的右端稍微垫高，待
水面重新平静后，反射角为α’，折射角为γ’，那么 ( )
A. α’ <α,γ’<γ B．α’=α,γ’=γ
C. α’>α,γ’>γ D．α’ <α,γ’>γ
3．垂柳屹立在湖边，湖中的鱼游来游去，当我们向湖中看去，看到鱼儿在
柳枝间穿来穿去，则我们看到湖中的像是 ( )
A．柳是虚像，鱼是实像 B．柳是虚像，鱼也是虚像
C．柳是实像，鱼是虚像 D.柳和鱼都是实像
4．如图所示，物体AB位于凸透镜的主光轴上，当将透镜遮住一半后，；
AB在光屏上的像 ( )
A．只有上半部，亮度不变 B．只有下半部，亮度不变
C.与原来相同，亮度不变’ D．与原来相同，亮度变暗
5．在做“观察凸透镜成像”的实验中发现，当蜡烛到透镜的距离为20厘米时，在透镜的另一侧光屏上得到一个缩小的像，如果蜡烛距透镜15厘米，则下列判断正确的是 ( )
A．一定成缩小的实像 B.一定成等大的实像
C．可能成放大的实像 D．可能成虚像
6．某同学拿着一个凸透镜正对着太阳光，用一张白纸在透镜的另一侧来回移动，并得到一个最小最亮的光斑。用刻度尺测得此光斑到透镜光心的距离是10厘米．该同学想用此
透镜来观察邮票上较小的图案，则邮票到透镜的距离应 ( )
A．小于10厘米 B．在10厘米和20厘米之间
C.小于19厘米 D．大于20厘米
7．如图所示，一塑料薄膜组成的棚顶下堆放着一堆干草，夏天的雨后，阳光穿过薄膜上的积水，照射到干草上，对于下列讨论，正确的说法是 ( )

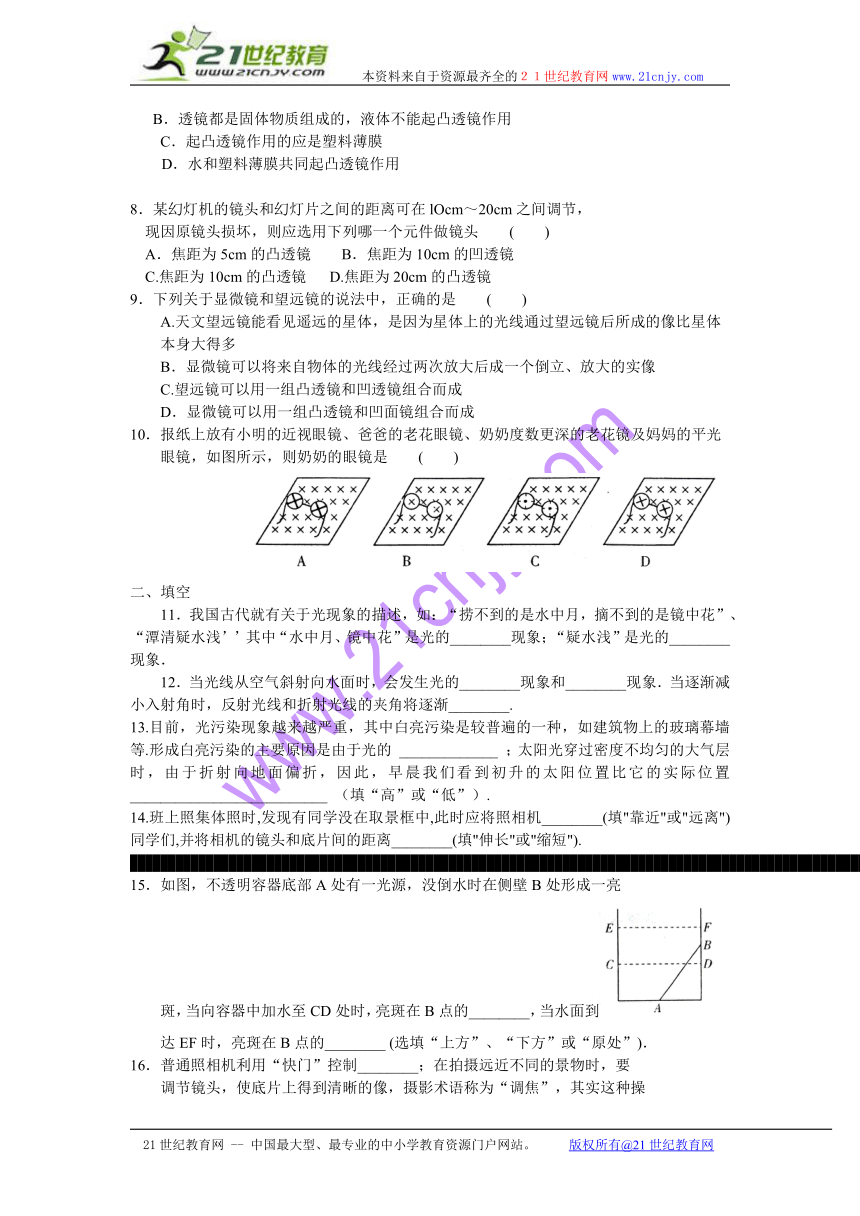

A． 薄膜上的积水形成一个大的平凸透镜，如果其焦点恰好在干草处，干草有可能燃烧
B．透镜都是固体物质组成的，液体不能起凸透镜作用
C．起凸透镜作用的应是塑料薄膜
D．水和塑料薄膜共同起凸透镜作用
8．某幻灯机的镜头和幻灯片之间的距离可在lOcm～20cm之间调节，
现因原镜头损坏，则应选用下列哪一个元件做镜头 ( )
A．焦距为5cm的凸透镜 B．焦距为10cm的凹透镜
C.焦距为10cm的凸透镜 D.焦距为20cm的凸透镜
9．下列关于显微镜和望远镜的说法中，正确的是 ( )
A.天文望远镜能看见遥远的星体，是因为星体上的光线通过望远镜后所成的像比星体
本身大得多
B．显微镜可以将来自物体的光线经过两次放大后成一个倒立、放大的实像
C.望远镜可以用一组凸透镜和凹透镜组合而成
D．显微镜可以用一组凸透镜和凹面镜组合而成
10．报纸上放有小明的近视眼镜、爸爸的老花眼镜、奶奶度数更深的老花镜及妈妈的平光
眼镜，如图所示，则奶奶的眼镜是 ( )
二、填空
11．我国古代就有关于光现象的描述，如：“捞不到的是水中月，摘不到的是镜中花”、“潭清疑水浅’’其中“水中月、镜中花”是光的________现象；“疑水浅”是光的________现象．
12．当光线从空气斜射向水面时，会发生光的________现象和________现象．当逐渐减小入射角时，反射光线和折射光线的夹角将逐渐________.
13.目前，光污染现象越来越严重，其中白亮污染是较普遍的一种，如建筑物上的玻璃幕墙等.形成白亮污染的主要原因是由于光的 _____________ ；太阳光穿过密度不均匀的大气层时，由于折射向地面偏折，因此，早晨我们看到初升的太阳位置比它的实际位置 __________________________ （填“高”或“低”）.
14.班上照集体照时,发现有同学没在取景框中,此时应将照相机________(填"靠近"或"远离")同学们,并将相机的镜头和底片间的距离________(填"伸长"或"缩短").
15．如图，不透明容器底部A处有一光源，没倒水时在侧壁B处形成一亮
斑，当向容器中加水至CD处时，亮斑在B点的________，当水面到
达EF时，亮斑在B点的________ (选填“上方”、“下方”或“原处”)．
16．普通照相机利用“快门”控制________；在拍摄远近不同的景物时，要
调节镜头，使底片上得到清晰的像，摄影术语称为“调焦”，其实这种操
作并不是改变焦距，而是改变________。
17．患近视眼的同学应配戴________透镜制的眼镜(选填“凸”或“凹”)，花眼的老人应配
戴________透镜．
18．用一架焦距一定的照相机拍照，拍完全身像后改拍半身像，应将照相机与被照的人的
距离调________些，同时将暗箱长度调________些．
19．在有些居民住宅的大门上装有“警眼”，它实际上是一个小圆形玻璃
片．室内的人眼贴近“警眼”可以清楚地看到室外的来客．如上图是打好
孔位(OO’)的大门的截面和可供选择的三块小圆玻璃片的截面．可做
“警眼”的玻璃片编号是________；孔OO’内装上这一玻璃片与不装直
接观察相比，其观察范围将变________.
二、作图
20．完成下列光路图．
1
21．用一束光线射向某光学器件后的传播情况如图所示，请在图中恰当位置画上一种适当类型的镜子，并把光路补充完整．
22．发光点S发出的一条射向水中的光线，在水面发生折射后，经过P点．请你在图中大致作出入射光线及其相应的反射光线和折射光线．
四、实验与设计
23．在碗底放一枚硬币，把碗移动到眼睛刚好看不见硬币的地方，如图所示，保持眼睛和碗的位置不变，向碗里加水将会观察到________，这是光的________现象．
24．在做“探究凸透镜成像”的实验中：
(1)要选择的器材有：________、刻度尺、蜡烛、火柴和________.
(2)实验时要调整凸透镜和________的高度，使它们的中心与烛焰的中心大致在________ ，这是为了________________________。
(3)如图，如果先后把烛焰放在a、b、c、d和e点，同时调整光屏的位置，那么，把烛焰放在________点，光屏上出现的像最小；把烛焰放在________点，光屏上出现的像最大 ； 把烛焰放在________点，光屏上不能出现烛焰的像．如果把烛焰从a点移动d点 则像到凸透镜的距离________，像的大小________.
五、计算与论述
25.给你一副眼镜，请你根据所学的光学知识，说出三种用实验的方法判断它是老花镜还 是近视镜．
26．有下列光学器具：照相机、潜望镜、幻灯机、穿衣镜、放大镜、牙齿内窥镜．可以把它们分成两类：
一类包括________；其特征为________________________；
另一类包括________；其特征为________________________．
27．照相机可通过调节物距u、像距v，使远处的物体、近处的物体的像清晰地留在胶片上．
人的眼睛是怎样使远处的物体和近处的物体都能看得清清楚楚的 某实验小组经过
思考，提出了下列猜想：眼睛能将远处物体和近处物体都看得清楚，是因为眼睛的焦距
发生变化．
究竟猜想是否正确 该实验小组经讨论后，利用f小＝9cm，f中＝10cm，f大＝11cm的
3个凸透镜进行如下的实验：
在光具座上从左到右依次放置蜡烛、凸透镜、光屏，实验过程中改变物距，换用不同的
凸透镜，但保持像距不变(注意这一点)，实验现象、数据如下表：
分析实验数据：
(1)比较实验2与实验l发现，当观察物变近时，要在原处得到清晰的像，可换用焦距
较________ (选填“大”或“小”)的凸透镜．
(2)比较实验3与实验l发现，当观察物变远时，要在原处得到清晰的像，可换用焦距
较________ (选填“大”或“小”)的凸透镜．该小组同学经过分析、思考，证实了自己
的猜想是________选填“正确”或“不正确”)的，眼睛看远处的物体和近处的物体
都很清楚，是通过调节晶状体曲度的变化，改变________而实现的．
(3)该小组是按照怎样的思维过程进行探究活动的 答：________、________、________、
________、________。
(4)市面上有一种相机就是仿照眼睛晶状体能自动调焦的功能而设计的．在某处拍完
远景后，再拍近景特写，要想在胶片上仍得到清晰的像，则它的焦距应变________
(选填“长”或“短”)．
28．阅读短文，回答问题．
眼镜的度数
透镜焦距f能表示它会聚光线(凸透镜)或发散光线(凹透镜)本领的大小．焦距越
短，透镜折光本领越大，所以可用焦距f的倒数表示透镜的这种折光本领，叫做透镜的
焦度D．即D＝1/f，式中f单位是m，D的单位是m-1，平时我们说的度数就是透镜的
焦度D乘100的值．凸透镜(远视镜片)的度数是正数，凹透镜(近视镜片)D的度数是
负数．
根据以上内容回答下列问题：
(1)一2000，一3000，+1000，+2000的眼镜片中，哪些是远视镜片，哪些是近视镜片 它
们的焦度和焦距分别是多少
(2)通过(1)中的数据分析，近视镜片和远视镜片度数深浅与镜片的焦距有什么关系
(3)你如何粗略测量出一块老花镜镜片的度数
(4)市面上有一种相机就是仿照眼睛晶状体能自动调焦的功能而设计的．在某处拍完
远景后，再拍近景特写，要想在胶片上仍得到清晰的像，则它的焦距应变_______
(选填“长”或“短”)．
第四章 单元练习
一.1.B 2.B 3.B 4.D 5.C 6.A 7.A 8.C 9.C 10.A
二.11.反射,折射12.反射,折射,增大 13.反射,低 14.远离,缩短 15.下方,原处 16.暴光时间,像距 17.凹,凸 18.近,长 19.2,大
三.略
四.23.硬币的像,折射 24.(1)凸透镜,白纸(2)光屏,同一直线上,使像成在光屏的中央(3)a,d,e,变小,变大
五.25.略 26.照相机、幻灯机、放大镜,都是凸透镜应用；潜望镜、穿衣镜、牙齿内窥镜，都是平面镜应用 27.（1）小（2）大，正确，焦距（3）略（4）短28.(1)-2000和-3000是近视眼镜片,焦距分别是1/2m和1/3m.+1000和2000是远视镜片,焦距分别是1m和1/2m (2)焦距越短,度数越深 (3)略 (4)短
