四、欧姆定律的应用同步练习

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

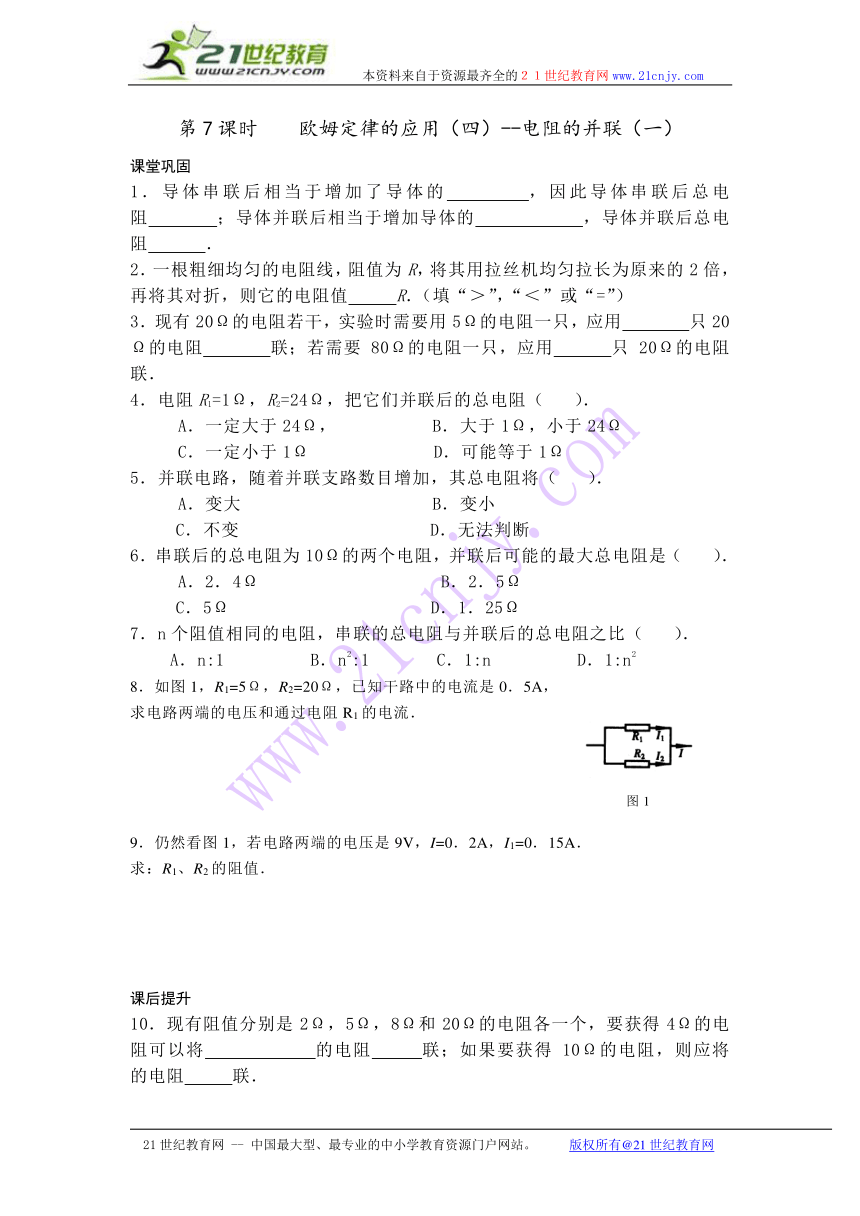

第7课时 欧姆定律的应用（四）--电阻的并联（一）
课堂巩固
1．导体串联后相当于增加了导体的 ，因此导体串联后总电阻 ；导体并联后相当于增加导体的 ，导体并联后总电阻 ．
2．一根粗细均匀的电阻线，阻值为R，将其用拉丝机均匀拉长为原来的2倍，再将其对折，则它的电阻值 R．（填“＞”，“＜”或“=”）
3．现有20Ω的电阻若干，实验时需要用5Ω的电阻一只，应用 只20Ω的电阻 联；若需要80Ω的电阻一只，应用 只20Ω的电阻 联．
4．电阻R1=1Ω，R2=24Ω，把它们并联后的总电阻（ ）．
A．一定大于24Ω， B．大于1Ω，小于24Ω
C．一定小于1Ω D．可能等于1Ω
5．并联电路，随着并联支路数目增加，其总电阻将（ ）．
A．变大 B．变小
C．不变 D．无法判断
6．串联后的总电阻为10Ω的两个电阻，并联后可能的最大总电阻是（ ）．
A．2．4Ω B．2．5Ω
C．5Ω D．1．25Ω
7．n个阻值相同的电阻，串联的总电阻与并联后的总电阻之比（ ）．
A．n:1 B．n2:1 C．1:n D．1:n2
8．如图1，R1=5Ω，R2=20Ω，已知干路中的电流是0．5A，
求电路两端的电压和通过电阻R1的电流．
9．仍然看图1，若电路两端的电压是9V，I=0．2A，I1=0．15A．
求：R1、R2的阻值．
课后提升
10．现有阻值分别是2Ω，5Ω，8Ω和20Ω的电阻各一个，要获得4Ω的电阻可以将 的电阻 联；如果要获得10Ω的电阻，则应将 的电阻 联．
11．如图2所示的电路中，电流表的读数：A1为0．12A，A2为0．08A，A3为0．1A，电压表的示数为2．8V．由此可知干路中的电流是 A；灯L1两端的电压为 V，灯L2两端的电压为 V．
12．如图3所示的电路，滑动变阻器的滑片P向右移动时，各电表示数变化情况是 （ ）．
A．V1增大，V2减小，A减小
B．V1增大，V2减小，A增大
C．V1减小，V2增大，A增大
D．V1减小，V2增大 A减小
13．如图4所示，R1=R2=10Ω，则A、B间的总电阻是 （ ）．
A．5Ω B．10Ω C．20Ω D．0Ω
14．如图5，电源电压是18V，R1=60Ω，R2=10Ω，I1=0．2A．
求：I2和I分别是多大？
15．一段电阻两端的电压是4V时，通过它的电流是0．2A，如果在它两端再并联上阻值为R的电阻时，干路中的电流增加了0．4A，那么电路的总电阻R总和R的阻值各是多大？
图15-42
图15-41
图1
图2
图4
图3
图5
