四、欧姆定律的应用同步练习

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

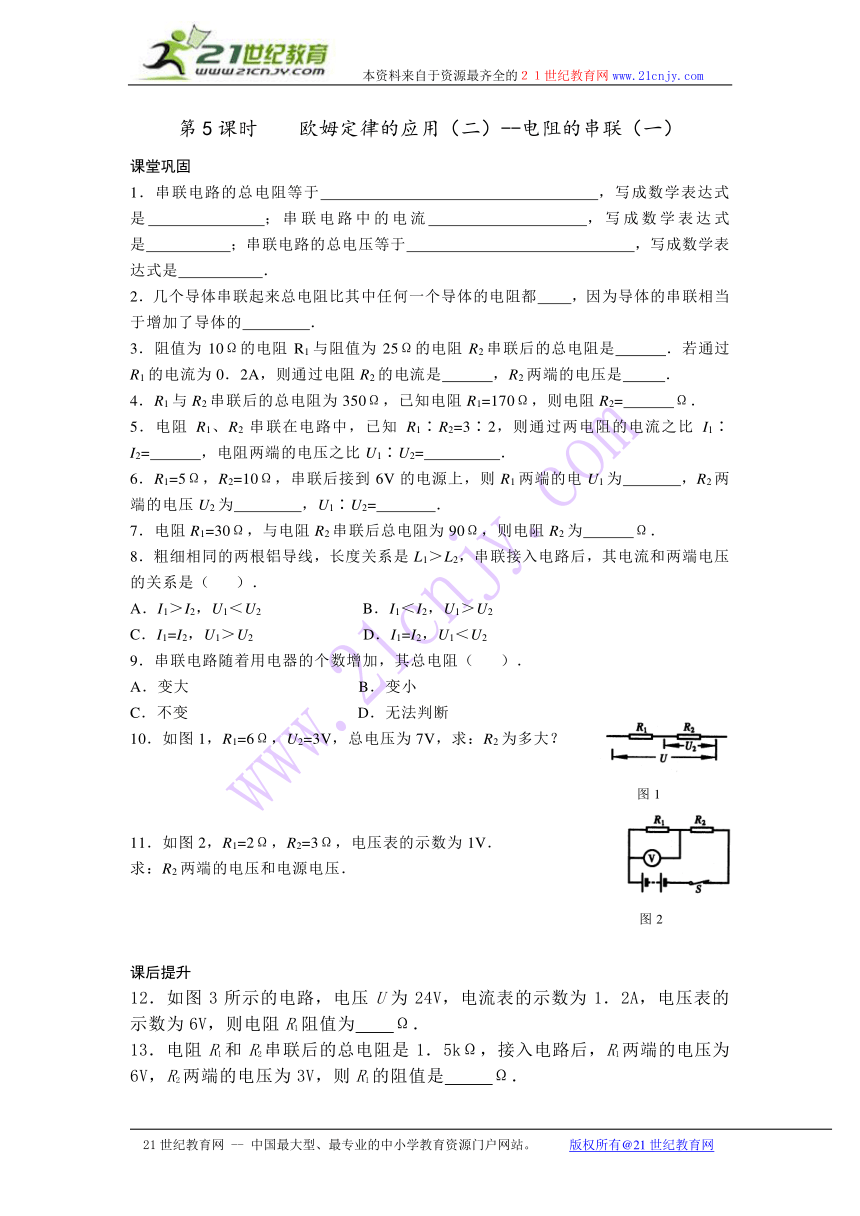

第5课时 欧姆定律的应用（二）--电阻的串联（一）
课堂巩固
1．串联电路的总电阻等于 ，写成数学表达式是 ；串联电路中的电流 ，写成数学表达式是 ；串联电路的总电压等于 ，写成数学表达式是 ．
2．几个导体串联起来总电阻比其中任何一个导体的电阻都 ，因为导体的串联相当于增加了导体的 ．
3．阻值为10Ω的电阻R1与阻值为25Ω的电阻R2串联后的总电阻是 ．若通过R1的电流为0．2A，则通过电阻R2的电流是 ，R2两端的电压是 ．
4．R1与R2串联后的总电阻为350Ω，已知电阻R1=170Ω，则电阻R2= Ω．
5．电阻R1、R2串联在电路中，已知R1∶R2=3∶2，则通过两电阻的电流之比I1∶I2= ，电阻两端的电压之比U1∶U2= ．
6．R1=5Ω，R2=10Ω，串联后接到6V的电源上，则R1两端的电U1为 ，R2两端的电压U2为 ，U1∶U2= ．
7．电阻R1=30Ω，与电阻R2串联后总电阻为90Ω，则电阻R2为 Ω．
8．粗细相同的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是（ ）．
A．I1＞I2，U1＜U2 B．I1＜I2，U1＞U2
C．I1=I2，U1＞U2 D．I1=I2，U1＜U2
9．串联电路随着用电器的个数增加，其总电阻（ ）．
A．变大 B．变小
C．不变 D．无法判断
10．如图1，R1=6Ω，U2=3V，总电压为7V，求：R2为多大？
11．如图2，R1=2Ω，R2=3Ω，电压表的示数为1V．
求：R2两端的电压和电源电压．
课后提升
12．如图3所示的电路，电压U为24V，电流表的示数为1．2A，电压表的示数为6V，则电阻R1阻值为 Ω．
13．电阻R1和R2串联后的总电阻是1．5kΩ，接入电路后，R1两端的电压为6V，R2两端的电压为3V，则R1的阻值是 Ω．
14．如图4所示，已知R1=6Ω，U∶U2=4∶1，则R2的阻值是 Ω，
U1∶U2= ．
15．如图5所示的电路，R1的阻值为10Ω，电流表的示数为0．4A，电压表的示数为3．2V．求：R1两端的电压，R2的阻值及电源电压．
16．如图6，U1=6V，U=10V，通过R1的电流是0．4A，求：R1、R2的阻值．
17．如图7所示的电路，电源电压为20V，R1=25Ω，电流表的示数为0．25A，求R2的阻值和电压表的示数．
图1
图2
图4
图5
图3
图6
图7
