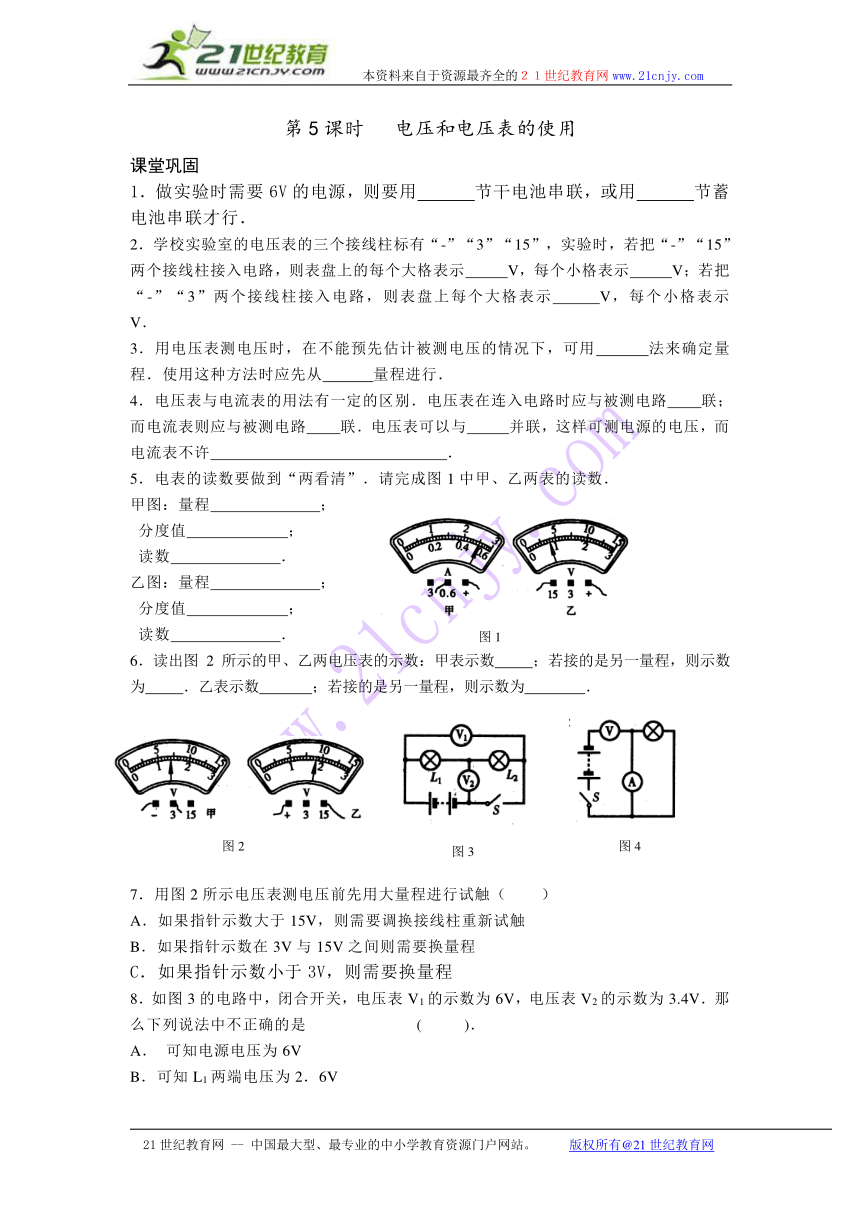

第5课时 电压和电压表的使用
课堂巩固
1．做实验时需要6V的电源，则要用 节干电池串联，或用 节蓄电池串联才行．
2．学校实验室的电压表的三个接线柱标有“-”“3”“15”，实验时，若把“-”“15”两个接线柱接入电路，则表盘上的每个大格表示 V，每个小格表示 V；若把“-”“3”两个接线柱接入电路，则表盘上每个大格表示 V，每个小格表示 V．
3．用电压表测电压时，在不能预先估计被测电压的情况下，可用 法来确定量程．使用这种方法时应先从 量程进行．
4．电压表与电流表的用法有一定的区别．电压表在连入电路时应与被测电路 联；而电流表则应与被测电路 联．电压表可以与 并联，这样可测电源的电压，而电流表不许 ．
5．电表的读数要做到“两看清”．请完成图1中甲、乙两表的读数．
甲图：量程 ；
分度值 ；
读数 ．
乙图：量程 ；
分度值 ；
读数 ．
6．读出图2所示的甲、乙两电压表的示数：甲表示数 ；若接的是另一量程，则示数为 ．乙表示数 ；若接的是另一量程，则示数为 ．
7．用图2所示电压表测电压前先用大量程进行试触（ ）
A．如果指针示数大于15V，则需要调换接线柱重新试触
B．如果指针示数在3V与15V之间则需要换量程
C．如果指针示数小于3V，则需要换量程
8．如图3的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是 ( )．
A． 可知电源电压为6V
B．可知L1两端电压为2．6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
9．在如图4所示的电路中，闭合开关S后 ( )．
A．电压表的示数为电源电压 B．电流表的示数特别大
C．小灯泡正常发光 D．电流表、电压表都被烧坏
课后提升
10．在图5中，能测出灯L1两端电压的正确电路图是( )．
11．如图6所示的电路中，当开关S合上时，电压表测的是 ( )．
A．灯L2两端电压 B．电源的电压
C．灯Ll两端的电压 D．灯L2和电源两端的电压
12．有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6．5V，则该同学实际测的电压值是 ( )．
A．5V B．2．5V C．1．3V D．11．5V
13．在图7和图8中，分别按电路图连接电路．
11．电灯L1与L2串联，用电流表测L1中的电流，用电压表测L2两端的电压，请在虚线框内画出电路图．
图1
图4
图3
图2
图5
图6
图7
图8
