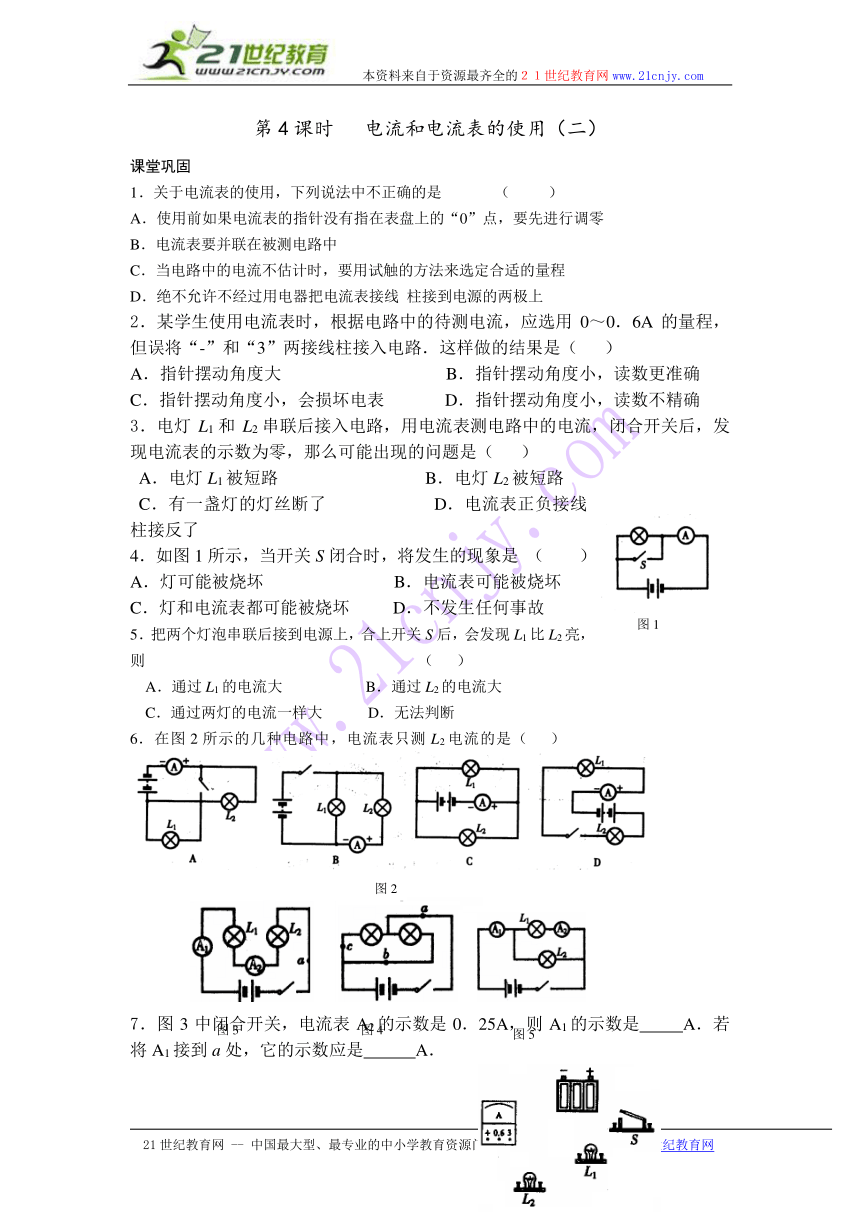

第4课时 电流和电流表的使用（二）
课堂巩固
1．关于电流表的使用，下列说法中不正确的是 （ ）
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B．电流表要并联在被测电路中
C．当电路中的电流不估计时，要用试触的方法来选定合适的量程
D．绝不允许不经过用电器把电流表接线 柱接到电源的两极上
2．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（ ）
A．指针摆动角度大 B．指针摆动角度小，读数更准确
C．指针摆动角度小，会损坏电表 D．指针摆动角度小，读数不精确
3．电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（ ）
A．电灯L1被短路 B．电灯L2被短路
C．有一盏灯的灯丝断了 D．电流表正负接线柱接反了
4．如图1所示，当开关S闭合时，将发生的现象是 （ ）
A．灯可能被烧坏 B．电流表可能被烧坏
C．灯和电流表都可能被烧坏 D．不发生任何事故
5．把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则 （ ）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．无法判断
6．在图2所示的几种电路中，电流表只测L2电流的是（ ）
7．图3中闭合开关，电流表A2的示数是0．25A，则A1的示数是 A．若将A1接到a处，它的示数应是 A．
8．图4中，闭合开关，若在电路a、b两处接入电流表，其读数分别是2．3A，1．6A，则电流表接在C处时，其读数应为 A．
9．如图5所示的电路，电流表A1与A2的指针的位置如图6所示，电流表A1使用的量程是 ，读数是 A，电流表A2使用的量程是 ，读数是 A．通过L2的电流是 A．
课后提升
10．用图7所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L1和L2并联，用电流表测出L2中的电流（约1．2A），S作总开关．
11．(1)根据电路图8，请用笔线把图9中的实物连成电路；
(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求．
12．在“用电流表测电流”的实验中，某同学连接的电路如图10所示．
(1)闭合开关，观察到灯泡L1和L2的发光情况是__ _．
(2)针对上述的现象，该电路存在的问题是
___________ __．
图1
图2
图3
图4
图5
图7
图6
图8
图9
图10
