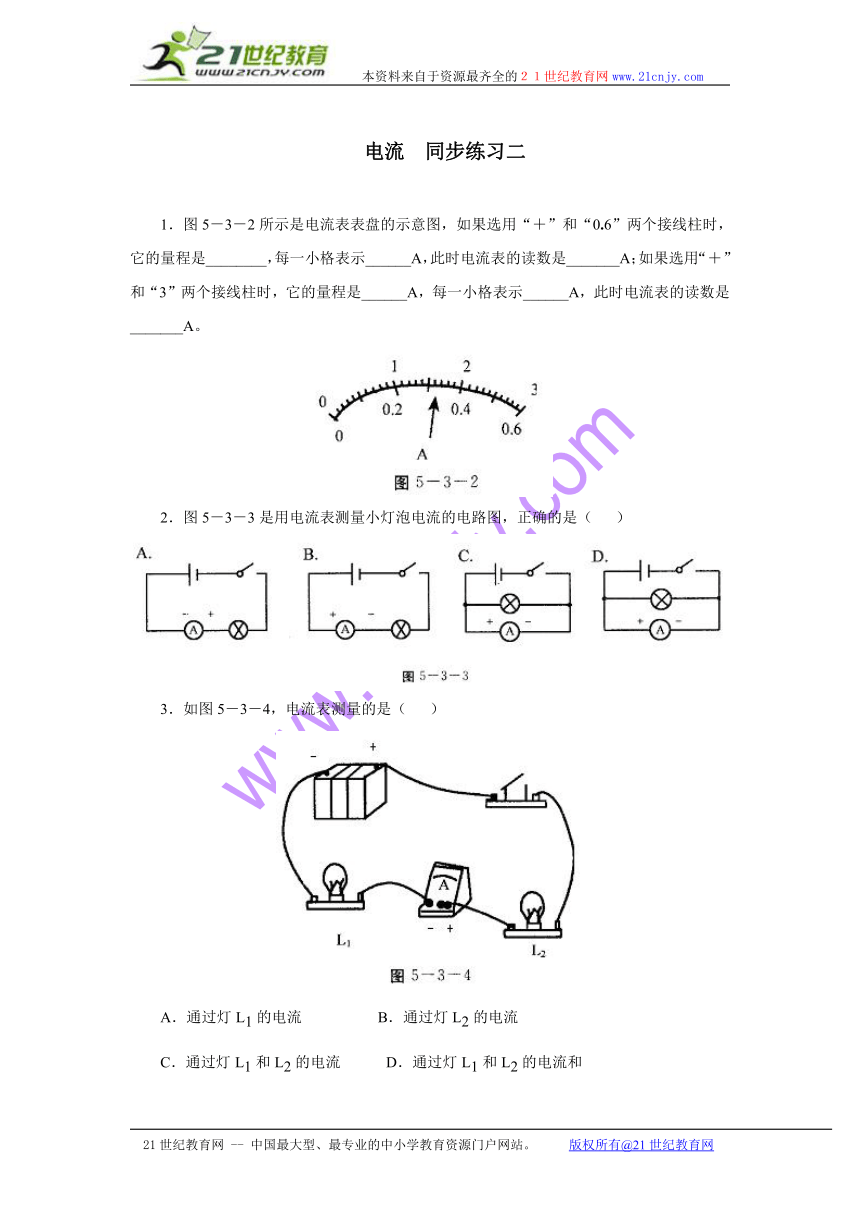

电流 同步练习二
1．图5－3－2所示是电流表表盘的示意图，如果选用“＋”和“0.6”两个接线柱时，它的量程是________，每一小格表示______A，此时电流表的读数是_______A；如果选用“＋”和“3”两个接线柱时，它的量程是______A，每一小格表示______A，此时电流表的读数是_______A。
2．图5－3－3是用电流表测量小灯泡电流的电路图，正确的是（ ）
3．如图5－3－4，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和L2的电流 D．通过灯L1和L2的电流和
4．如图5－3－5是某同学设计的电路，他想利用电流表测量小灯泡L2中的电流，请你：
a．画出相应的电路图；
b．在图中改动一根导线，使电流表能直接测出两只电灯泡中的总电流，画出这根导线，并把改动后的电路图画出来。
参考答案：
1．0～0.6A；0.02；0.32；0～3；0.1；1.6
2．B
3．C
4．略
