四、欧姆定律的应用同步测试

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

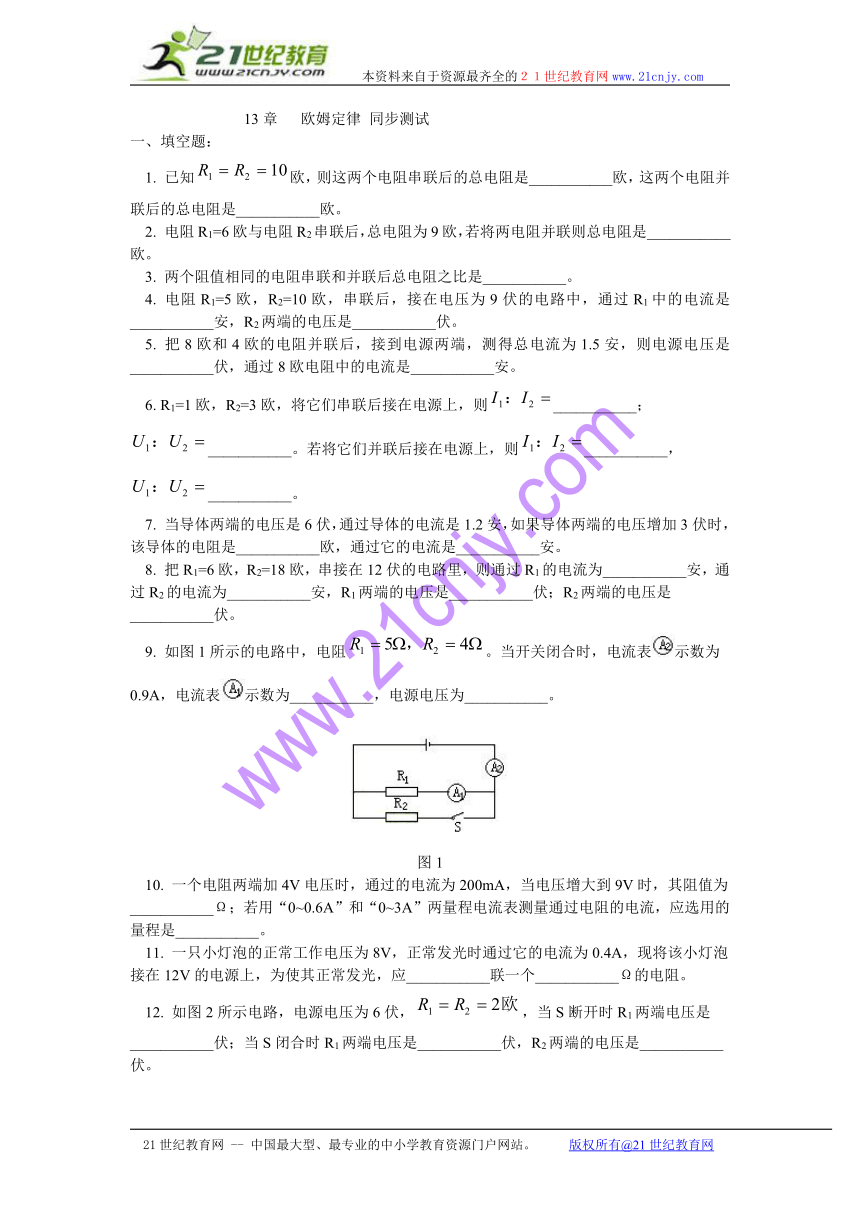

13章 欧姆定律 同步测试
一、填空题：
1. 已知欧，则这两个电阻串联后的总电阻是___________欧，这两个电阻并联后的总电阻是___________欧。
2. 电阻R1=6欧与电阻R2串联后，总电阻为9欧，若将两电阻并联则总电阻是___________欧。
3. 两个阻值相同的电阻串联和并联后总电阻之比是___________。
4. 电阻R1=5欧，R2=10欧，串联后，接在电压为9伏的电路中，通过R1中的电流是___________安，R2两端的电压是___________伏。
5. 把8欧和4欧的电阻并联后，接到电源两端，测得总电流为1.5安，则电源电压是___________伏，通过8欧电阻中的电流是___________安。
6. R1=1欧，R2=3欧，将它们串联后接在电源上，则___________；___________。若将它们并联后接在电源上，则___________，___________。
7. 当导体两端的电压是6伏，通过导体的电流是1.2安，如果导体两端的电压增加3伏时，该导体的电阻是___________欧，通过它的电流是___________安。
8. 把R1=6欧，R2=18欧，串接在12伏的电路里，则通过R1的电流为___________安，通过R2的电流为___________安，R1两端的电压是___________伏；R2两端的电压是___________伏。
9. 如图1所示的电路中，电阻。当开关闭合时，电流表示数为0.9A，电流表示数为___________，电源电压为___________。
图1
10. 一个电阻两端加4V电压时，通过的电流为200mA，当电压增大到9V时，其阻值为___________Ω；若用“0~0.6A”和“0~3A”两量程电流表测量通过电阻的电流，应选用的量程是___________。
11. 一只小灯泡的正常工作电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应___________联一个___________Ω的电阻。

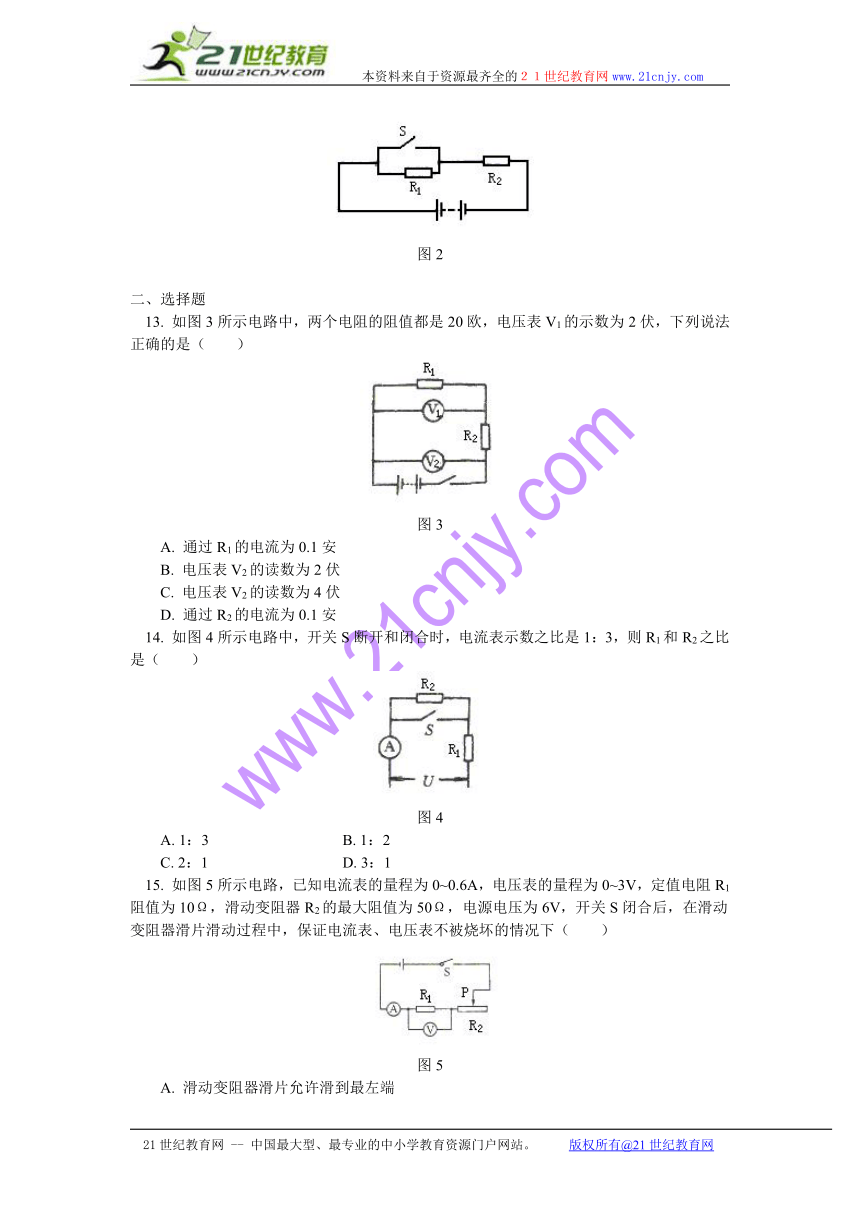

12. 如图2所示电路，电源电压为6伏，，当S断开时R1两端电压是___________伏；当S闭合时R1两端电压是___________伏，R2两端的电压是___________伏。
图2

二、选择题
13. 如图3所示电路中，两个电阻的阻值都是20欧，电压表V1的示数为2伏，下列说法正确的是（ ）
图3
A. 通过R1的电流为0.1安
B. 电压表V2的读数为2伏
C. 电压表V2的读数为4伏
D. 通过R2的电流为0.1安
14. 如图4所示电路中，开关S断开和闭合时，电流表示数之比是1：3，则R1和R2之比是（ ）
图4
A. 1：3 B. 1：2
C. 2：1 D. 3：1
15. 如图5所示电路，已知电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R1阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V，开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下（ ）
图5
A. 滑动变阻器滑片允许滑到最左端
B. 电压表最小示数是1V
C. 电路中允许通过的最大电流是0.6A
D. 滑动变阻器滑片移动过程中，电流表先达到最大量程
16. 在如图6所示的电路中，电压U不变，开关K闭合后，下列说法中正确的是（ ）
图6
A. 电流表的读数增大
B. 电流表的读数减小
C. 电压表的读数增大
D. 电压表的读数减小
17. 如图7所示的电路，的阻值是的，电源电压保持不变，当开关S由断开变为闭合时，电流表的示数（ ）
图7
A. 变为原来的2倍
B. 保持不变
C. 变为原来的倍
D. 变为原来的倍
18. 如图8所示，电源电压不变，开关S闭合后，电流表示数最大的是（ ）
图8

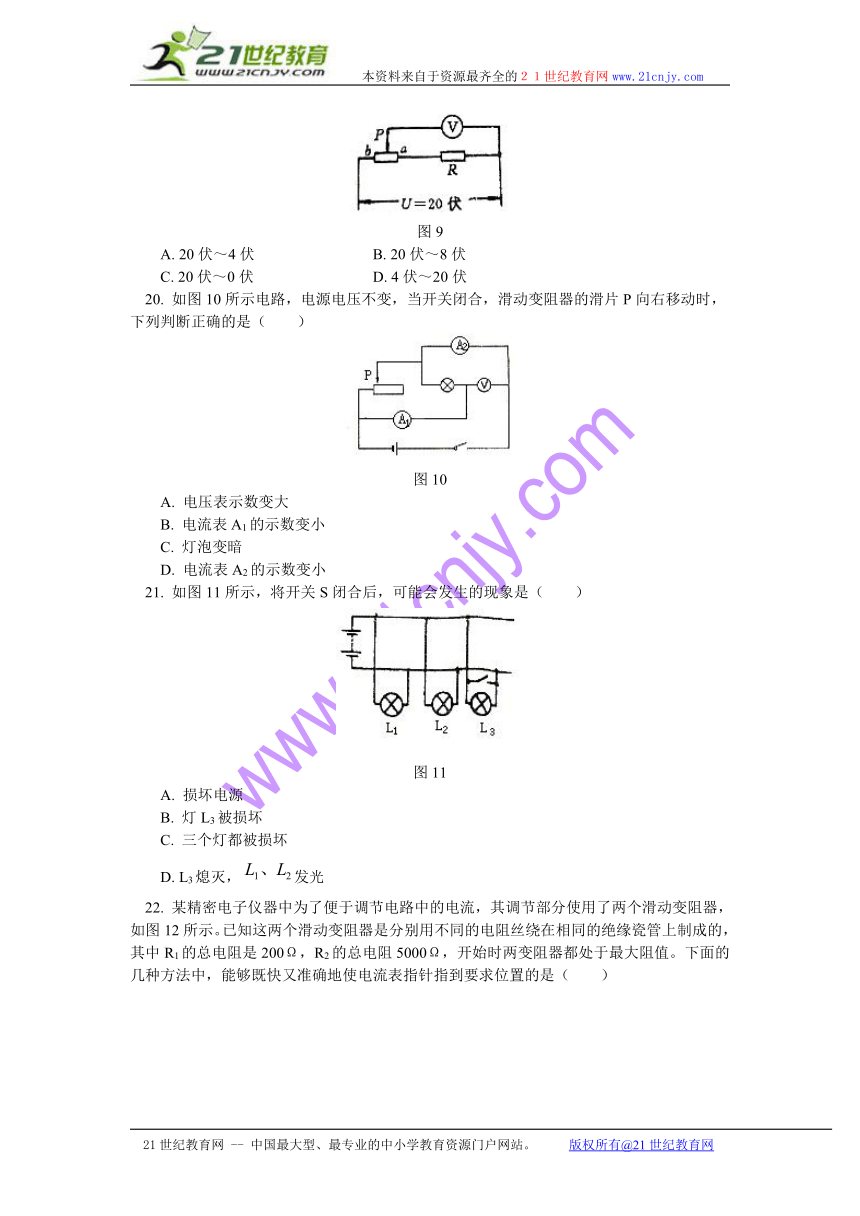

19. 如图9所示，变阻器阻值变化范围是0～20欧，电阻R=5欧，当滑动片P从b到a时，示数变化为（ ）
图9
A. 20伏～4伏 B. 20伏～8伏
C. 20伏～0伏 D. 4伏～20伏
20. 如图10所示电路，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列判断正确的是（ ）
图10
A. 电压表示数变大
B. 电流表A1的示数变小
C. 灯泡变暗
D. 电流表A2的示数变小
21. 如图11所示，将开关S闭合后，可能会发生的现象是（ ）
图11
A. 损坏电源
B. 灯L3被损坏
C. 三个灯都被损坏
D. L3熄灭，发光
22. 某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图12所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻5000Ω，开始时两变阻器都处于最大阻值。下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（ ）
图12
A. 先调节R1，使电流表指针指到要求位置附近，再调节R2
B. 先调节R2，使电流表指针指到要求位置附近，再调节R1
C. 同时调节R1和R2，使电流表指针指到要求位置
D. 交替、反复调节R3和R2，使电流表指针指到要求位置

三、实验题：
23. 某同学利用如图13所示的器材，用“伏安法”测小灯泡的电阻。
图13
（1）请在如图14所示电路图的圆圈内标出电表类型，并用笔画线代替导线把实物图连接好。
图14
（2）在开关闭合前，应将如图14所示电路图中的滑动变阻器的滑片P移到_________端。
（3）若闭合开关灯不亮，但电压表示数大约等于电源电压，此时故障可能是__________。
（4）如果电源电压未知但保持不变，已知滑动变阻器的最大阻值为Rm，只允许使用两只电表中的任意一只，你能测出灯泡的电阻吗？请在虚线框内画出电路图，写出需测的物理量和RL的最终表达式。
需测的物理量_____________________________________________________
RL的最终表达式___________________________________________________

24. 在物理实验中常用到等效替代法，等效替代法是利用一个物体的某一物理性质与另一物体在这一物理性质上效果相同的特点，加以替代的方法。如：将一个7Ω的电阻替换2Ω和5Ω串联的电阻，电路中电流表的示数不变，说明一个7Ω的电阻与阻值为2Ω和5Ω串联的电阻对电流的阻碍作用是等效的，所以可用7Ω的电阻替代2Ω和5Ω串联的电阻。
在用如图15所示电路测量未知电阻的实验中也用到了等效替代法，其中Rx是待测电阻（阻值大约几百欧），R是滑动变阻器，R0是电阻箱（电阻箱的最大值大于Rx）。
图15
（1）闭合开关前，滑片P应置于__________端。（选填“a”或“b”）
（2）请根据实验电路图完成下列主要的实验步骤。
①按电路图连好电路，并将电阻箱R0的阻值调至最大。
②闭合开关S1。
③闭合开关__________，调节滑片P，记下电流表的读数I。
④断开开关__________，闭合开关__________，保持__________的电阻不变，调节__________使电流表的示数仍为I。
（3）在此实验中，若将电流表改用电压表，其他器材不变，请画出用等效替代法测量Rx电阻的实验电路图。（要求所设计的电路在连接好后，只能通过开关改变电路连接情况。）

25. 在如图16所示的电路中，已知电阻，电流表A1的示数为，电流表A的示数为I=1.5A，求：
图16
（1）R1两端的电压U1；
（2）通过R2的电流I2；
（3）R2的阻值。
26. 如图17所示电路，，当变阻器的滑片P从a移至b端时，R1两端电压从5V变到2V，求R2的最大阻值。
图17

27. 如图18所示，电流表量程为0~0.6A，电压表量程为0~15Ω，电阻R0=30Ω，电路两端电压恒为U，U=24V。当滑动变阻器连入电路的电阻太小时，电路中电流会超过电流表量程；当滑动变阻器连入电路的电阻太大时，滑动变阻器两端电压会超过电压表量程。求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻的变化范围。
图18
【试题答案】
一、填空题：
1. 20 5 2. 2
3. 4：1 4. 0.6 6
5. 4 0.5 6. 1：1 1：3 3：1 1：1
7. 5 0.6 8. 0.5 0.5 3 9
9. 0.4A 2V 10. 20 0~0.6A
11. 串 15 12. 3 0 6

二、选择题
13. ACD 14. B 15. B 16. A
17. D 18. B 19. A 20. D
21. A 22. B

三、实验题
23. （1）
（2）右
（3）L断路。
（4）①Um Ux ②Im Ix
24. （1）a
（2）③S3 ④S3 S2 Rab R0
（3）
25. （1）
（2）
（3），
26.
27.
