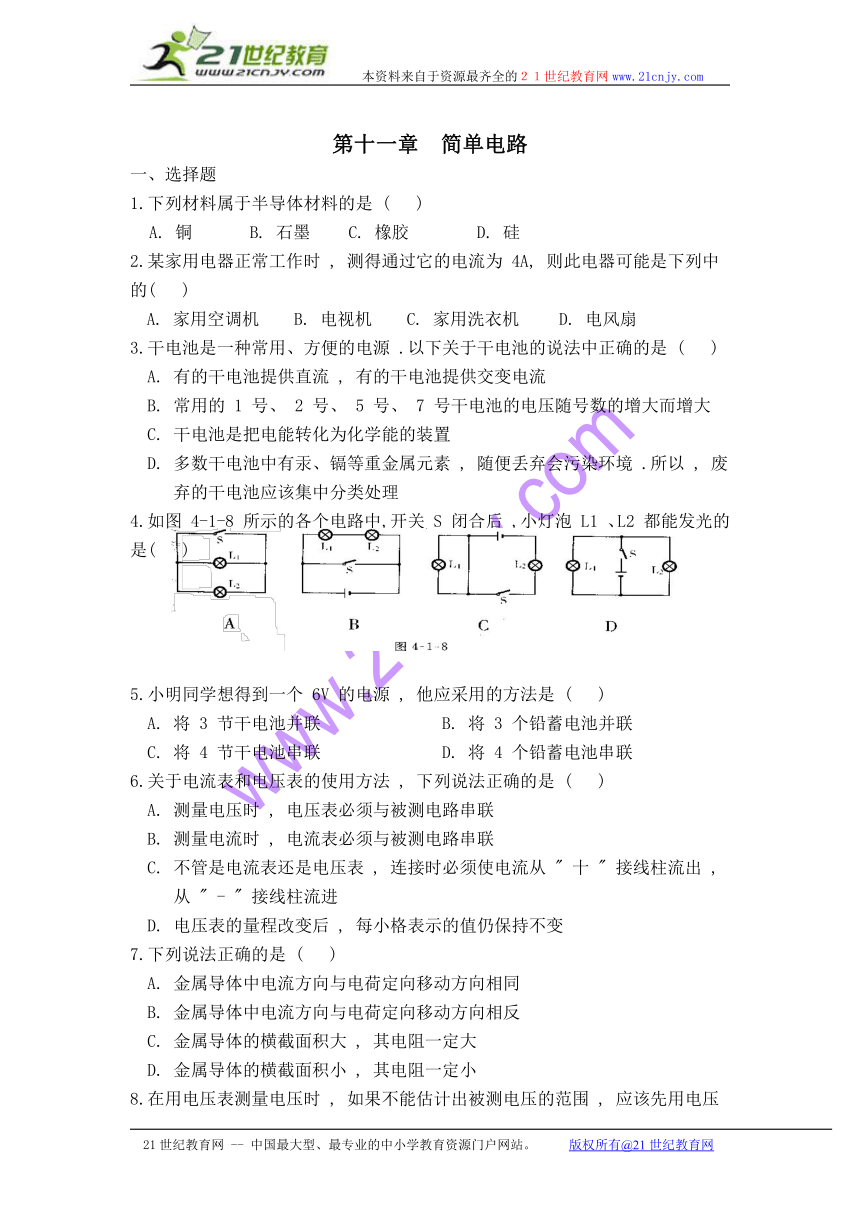

第十一章 简单电路
一、选择题
1.下列材料属于半导体材料的是 ( )
A. 铜 B. 石墨 C. 橡胶 D. 硅
2.某家用电器正常工作时 , 测得通过它的电流为 4A, 则此电器可能是下列中的( )
A. 家用空调机 B. 电视机 C. 家用洗衣机 D. 电风扇
3.干电池是一种常用、方便的电源 .以下关于干电池的说法中正确的是 ( )
A. 有的干电池提供直流 , 有的干电池提供交变电流
B. 常用的 1 号、 2 号、 5 号、 7 号干电池的电压随号数的增大而增大
C. 干电池是把电能转化为化学能的装置
D. 多数干电池中有汞、镉等重金属元素 , 随便丢弃会污染环境 .所以 , 废弃的干电池应该集中分类处理
4.如图 4-1-8 所示的各个电路中,开关 S 闭合后 ,小灯泡 L1 、L2 都能发光的是( )
5.小明同学想得到一个 6V 的电源 , 他应采用的方法是 ( )
A. 将 3 节干电池并联 B. 将 3 个铅蓄电池并联
C. 将 4 节干电池串联 D. 将 4 个铅蓄电池串联
6.关于电流表和电压表的使用方法 , 下列说法正确的是 ( )
A. 测量电压时 , 电压表必须与被测电路串联
B. 测量电流时 , 电流表必须与被测电路串联
C. 不管是电流表还是电压表 , 连接时必须使电流从 " 十 " 接线柱流出 ,从 " - " 接线柱流进
D. 电压表的量程改变后 , 每小格表示的值仍保持不变
7.下列说法正确的是 ( )
A. 金属导体中电流方向与电荷定向移动方向相同
B. 金属导体中电流方向与电荷定向移动方向相反
C. 金属导体的横截面积大 , 其电阻一定大
D. 金属导体的横截面积小 , 其电阻一定小

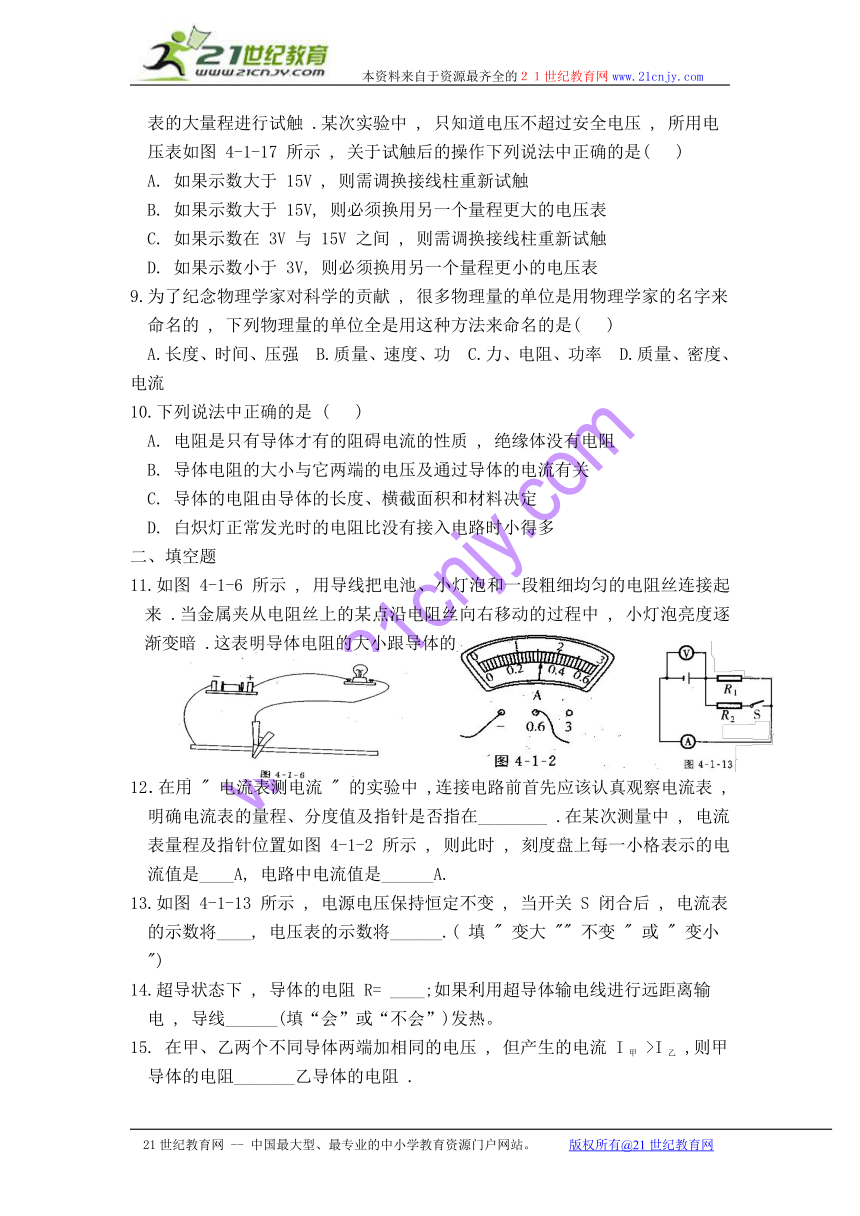

8.在用电压表测量电压时 , 如果不能估计出被测电压的范围 , 应该先用电压表的大量程进行试触 .某次实验中 , 只知道电压不超过安全电压 , 所用电压表如图 4-1-17 所示 , 关于试触后的操作下列说法中正确的是( )
A. 如果示数大于 15V , 则需调换接线柱重新试触
B. 如果示数大于 15V, 则必须换用另一个量程更大的电压表
C. 如果示数在 3V 与 15V 之间 , 则需调换接线柱重新试触
D. 如果示数小于 3V, 则必须换用另一个量程更小的电压表
9.为了纪念物理学家对科学的贡献 , 很多物理量的单位是用物理学家的名字来命名的 , 下列物理量的单位全是用这种方法来命名的是( )
A.长度、时间、压强 B.质量、速度、功 C.力、电阻、功率 D.质量、密度、电流
10.下列说法中正确的是 ( )
A. 电阻是只有导体才有的阻碍电流的性质 , 绝缘体没有电阻
B. 导体电阻的大小与它两端的电压及通过导体的电流有关
C. 导体的电阻由导体的长度、横截面积和材料决定
D. 白炽灯正常发光时的电阻比没有接入电路时小得多
二、填空题
11.如图 4-1-6 所示 , 用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来 .当金属夹从电阻丝上的某点沿电阻丝向右移动的过程中 , 小灯泡亮度逐渐变暗 .这表明导体电阻的大小跟导体的________有关 .
12．在用 " 电流表测电流 " 的实验中 ,连接电路前首先应该认真观察电流表 , 明确电流表的量程、分度值及指针是否指在________ .在某次测量中 , 电流表量程及指针位置如图 4-1-2 所示 , 则此时 , 刻度盘上每一小格表示的电流值是____A, 电路中电流值是______A.
13.如图 4-1-13 所示 , 电源电压保持恒定不变 , 当开关 S 闭合后 , 电流表的示数将____, 电压表的示数将______.( 填 " 变大 "" 不变 " 或 " 变小 ")
14.超导状态下 , 导体的电阻 R= ____;如果利用超导体输电线进行远距离输电 , 导线______(填“会”或“不会”)发热。
15. 在甲、乙两个不同导体两端加相同的电压 , 但产生的电流 I 甲 >I 乙 ,则甲导体的电阻_______乙导体的电阻 .
16.我国家庭电路使用的交变电流的电压是______V, 频率为_____Hz.
17.如图 4-1-14 所示 ,L1 、L2 两灯串联在电路中 , a 、b 、c 分别为正常接入的电流表或电压表 , 试由图判断 , a 是______表 ,b 是______表 , c 是_______表 .
18.如图 4-1-15 所示是 R1 和 R2 两个电阻中的电流随它们两端电压变化的 I-U 图象 .由图象可知 , 电阻 R1_____R2.( 填 "<"">" 或 "=")
19.a 导体两端加 4V 电压 , 能产生 1A 电流 , 则 Ra =______Ω ,b 导体两端加 3V 电压 , 能产生 0.5A 电流 , 则 Rb = _____Ω.
20.滑动变阻器是通过改变接入电路中电阻丝的
来改变电阻的 .如图 4-1-20 甲所示 , 当滑
片向 C 端移动时 , 它的电阻值______( 填
"变大"" 变小"或 " 不变 "). 电阻箱是一种
能够表示出电阻值的变阻器 , 如图乙中电阻
箱的示数是________.
21.如右图是家用自来水表的表盘 , 小明同学不知道应该
怎么读数 , 爸爸告诉他这种水表的读数方法跟电阻箱的
读数方法相似 ,小明经过思考后 , 正确读出了该水表的
示数为 ______m3.
22.一个 2Ω的电阻和一个_____Ω的电阻______联后可得到一个 1.2Ω的电阻 .
23.一只小灯泡的额定电压为 8V, 正常发光时通过它的电流为 0.4A .现将小灯泡接在 12V 的电源上 ,为使其正常发光 , 应____联一个_____Ω的电阻 .
24.一根阻值是 1OΩ的导体 , 用拉丝机在温度不变的情况下将其均匀拉长到原来的 2 倍 , 则导体电阻变为______Ω.
25.用电流表测电流时 , 某同学接入电路的是 0-0.6A 的量程 , 却在 0-3A 的量程中读成 2.4A, 则实际测得的电流应是_____A.
26．如图 4-1-12 所示 ,电流表 A1、A2 和 A3 的示数分别为
1.2A、0.8A 和 0.3A; 那么通过 L1 的电流为_____A, 通过
L2 的电流为_____A,L3 中的电流为______A.
27. 在 " 用电压表和电流表测电阻 " 的实验中 .
(1)在图 4-1-18(a) 所示的电源和滑动变阻器之间添上一根导线 ,使之成为正确的测量电路 ;
(2)图 4-1-18(a) 中的
甲表应是_____表 ,
乙表应是______表 ;
(3)图 4-1-18(b) 中电
流表的读数为_____A,
电压表的读数为_____V, 由此可知被测电阻的阻值为______Ω.
三、综合题
28.如图 4-1-19 是研究串联电路电压关系时 , 用电压表测电阻 R1 两端电压的电路图 , 这个电路中有两处错误 .
(1)请在错处画上 " × ", 并用笔画线在图上改正过来 ;
(2)按改正后的实物图在虚线框内画出电路图 .
29.某同学学了关于导体的电阻与温度的关系后知道 , 一般金属导体在温度升高时电阻增大 , 但是否所有的导体电阻都随温度的升高而增大呢 于是此同学找来了各种导体材料做实验 , 下表是在用铅笔芯做实验时的数据记录 :
实验次数 温度/℃ 电流/A 电压/V 电阻/Ω
1 17 0.124 2.50 20.0
2 30 0.130 2.50 19.2
3 60 0.140 2.50 17.8
4 80 0.150 2.50 16.7
(1)如图 4-1-22 所示 , 按给出的电路图连接实物图 ;
(2)分析实验数据你能得出什么结论
答案：
一、1.D 2.A 3.D 4.D 5.C 6.B 7.B 8.B 9.C 10.C
二、11.长度 12.零刻度线，0.02，0.32 13.变大，不变 14.0，不会 15.小于
16.220，50 17.电压，电流，电压 18.< 19.4，6 20.长度，变小，3608Ω
21.3725.0 22.3，并 23.串，10 24.40 25.0.48 26.0.4，0.5，0.3
27.（1）略（2）电流，电压（3）0.48，2.4，5
三、28.（1）略（2）略
29.（1）略（2）铅笔芯温度越高，电阻越小。
