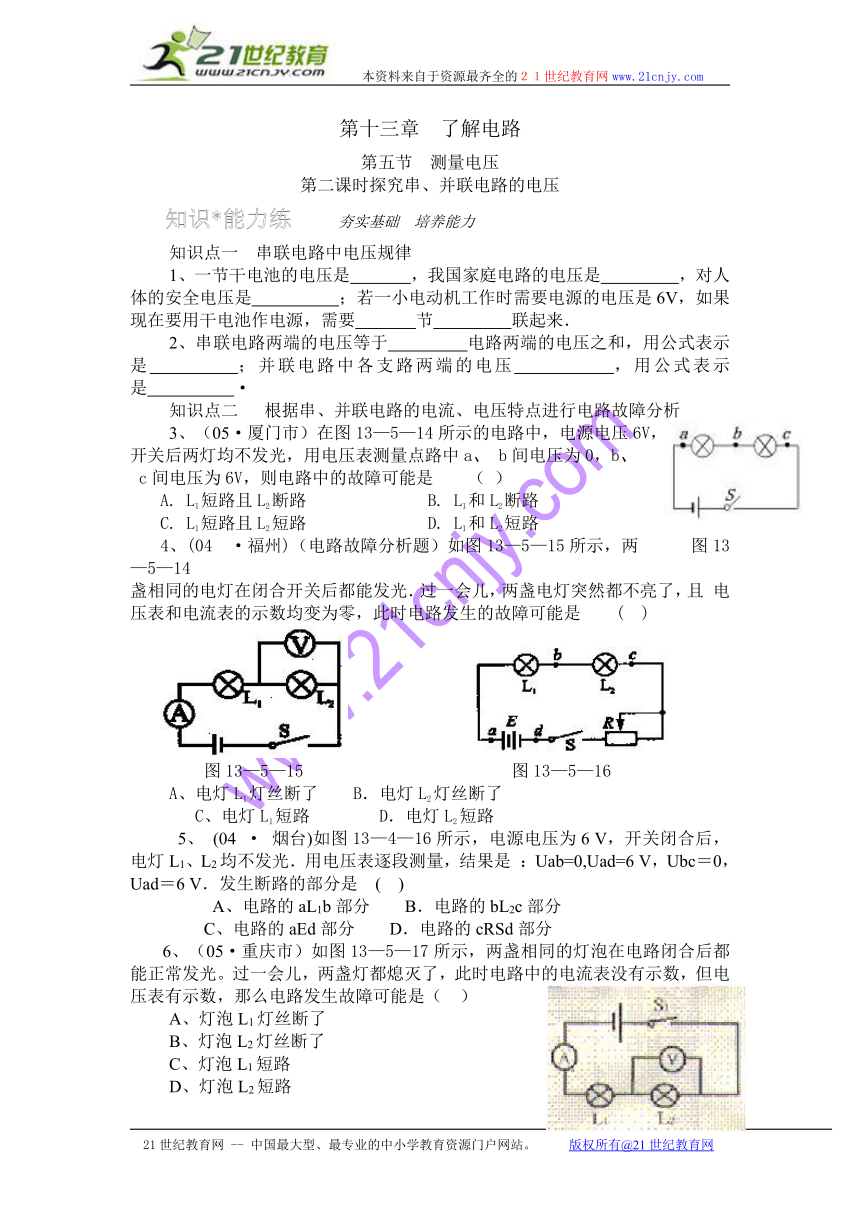

第十三章 了解电路
第五节 测量电压
第二课时探究串、并联电路的电压
知识*能力练 夯实基础 培养能力
知识点一 串联电路中电压规律
1、一节干电池的电压是 ，我国家庭电路的电压是 ，对人体的安全电压是 ；若一小电动机工作时需要电源的电压是6V，如果现在要用干电池作电源，需要 节 联起来．
2、串联电路两端的电压等于 电路两端的电压之和，用公式表示是 ；并联电路中各支路两端的电压 ，用公式表示是 ·
知识点二 根据串、并联电路的电流、电压特点进行电路故障分析
3、（05·厦门市）在图13—5—14所示的电路中，电源电压6V，闭合
开关后两灯均不发光，用电压表测量点路中a、 b间电压为0，b、
c间电压为6V，则电路中的故障可能是 （ ）
A. L1短路且L2断路 B. L1和L2断路
C. L1短路且L2短路 D. L1和L2短路
4、(04 ·福州)（电路故障分析题）如图13—5—15所示，两 图13—5—14
盏相同的电灯在闭合开关后都能发光．过一会儿，两盏电灯突然都不亮了，且 电压表和电流表的示数均变为零，此时电路发生的故障可能是 ( )
图13—5—15 图13—5—16
A、电灯L1灯丝断了 B．电灯L2灯丝断了
C、电灯L1短路 D．电灯L2短路
5、 (04 · 烟台)如图13—4—16所示，电源电压为6 V，开关闭合后，电灯L1、L2均不发光．用电压表逐段测量，结果是 ：Uab=0,Uad=6 V，Ubc＝0，Uad＝6 V．发生断路的部分是 ( )
A、电路的aL1b部分 B．电路的bL2c部分
C、电路的aEd部分 D．电路的cRSd部分
6、（05·重庆市）如图13—5—17所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是（ ）
A、灯泡L1灯丝断了
B、灯泡L2灯丝断了
C、灯泡L1短路
D、灯泡L2短路

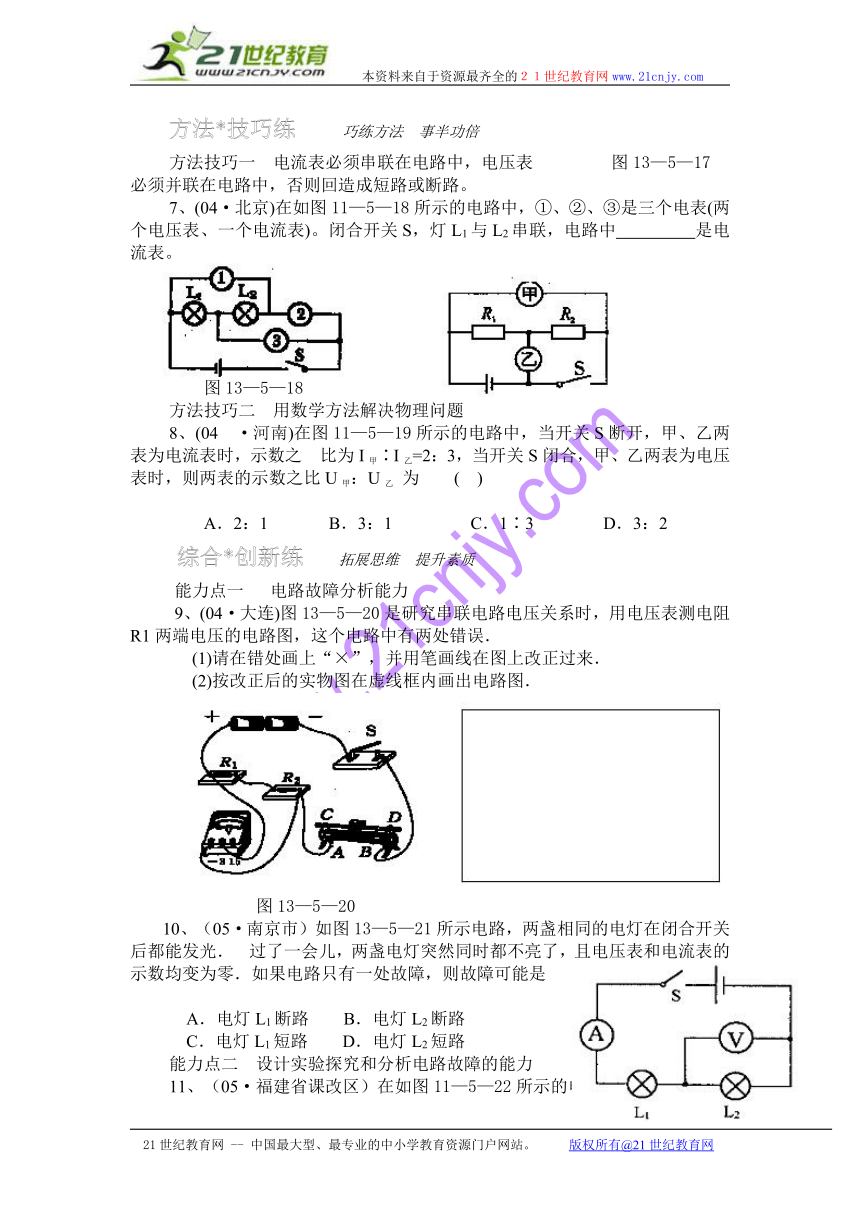

方法*技巧练 巧练方法 事半功倍
方法技巧一 电流表必须串联在电路中，电压表 图13—5—17
必须并联在电路中，否则回造成短路或断路。
7、(04·北京)在如图11—5—18所示的电路中，①、②、③是三个电表(两个电压表、一个电流表)。闭合开关S，灯L1与L2串联，电路中 是电流表。
图13—5—18 图13—5—19
方法技巧二 用数学方法解决物理问题
8、(04 ·河南)在图11—5—19所示的电路中，当开关S断开，甲、乙两表为电流表时，示数之 比为I甲∶I乙=2：3，当开关S闭合，甲、乙两表为电压表时，则两表的示数之比U甲：U乙 为 ( )
A．2：1 B．3：1 C．1∶3 D．3：2
综合*创新练 拓展思维 提升素质
能力点一 电路故障分析能力
9、(04·大连)图13—5—20是研究串联电路电压关系时，用电压表测电阻R1两端电压的电路图，这个电路中有两处错误．
(1)请在错处画上“×”，并用笔画线在图上改正过来．
(2)按改正后的实物图在虚线框内画出电路图．
图13—5—20
10、（05·南京市）如图13—5—21所示电路，两盏相同的电灯在闭合开关后都能发光． 过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是 （ ）
A．电灯L1断路 B．电灯L2断路
C．电灯L1短路 D．电灯L2短路
能力点二 设计实验探究和分析电路故障的能力
11、（05·福建省课改区）在如图11—5—22所示的电路中，
A、B、C、D为四个接线柱，闭合开关后灯不亮，已经
确定是由于灯泡开路或短路引起的。在不允许拆开电路 图13—5—21
的情况下，请你先后用一个电压表、一个电流表、一根导线三种不同工具分别对故障进行判断，把方法和判断结果填入下表中（每种工具各填写一种方法）。
图13—5—22
12、阅读短文，回答问题
水果发电厂
把一片铜片插入番茄中，在相隔1～2cm处再插一片锌片(可从废电池壳上剪取)， 这时用电压表可测得两极间的电压在0.2V左右，如图13—5—23所示如果现在让你用这种电池给一个电子表供电，使电子表正常工作(电子表的正常工作电压是1．5V)，你该采取什么办法 画出比较形象的电路．水果电池参照图13—5—24的画法．没有番茄也可用苹果、柠檬、桔子等实际做一做．
图13—5—23 图13—5—24 图13—5—25
13、（05·武汉市）如图13—5—25所示的电路中，除了有一根导线是断的，其余的器材完好无损，RL1＝10Ω，RL2＝5Ω电源是由两节新蓄电池组成。为了查出这根导线，小刚同学采取了下列方法：将电表的正接线柱与电源的正极a相连，再将电表的负接线柱分别与L1的b接线柱和L2的c接线柱相连为，通过观察电表的示数判断出了这根导线。
（1）在上述操作前，小刚所选用的电表应是下列的哪一种 ；甲量程为3V的电压表；乙量程为15V的电压表；丙量程为0.6A的电流表。
（2）选用正确的电表后，当电表接a、b两点时，如果电表有示数，则电线 一定是断的；如果电表没有示数，则说明导线 可能是断的。当电表接a、c两点时，如果电表有示数，则导线 未断，此时电表的示数是 。
