二、组装电路同步测试

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com
第4章 电路
A组

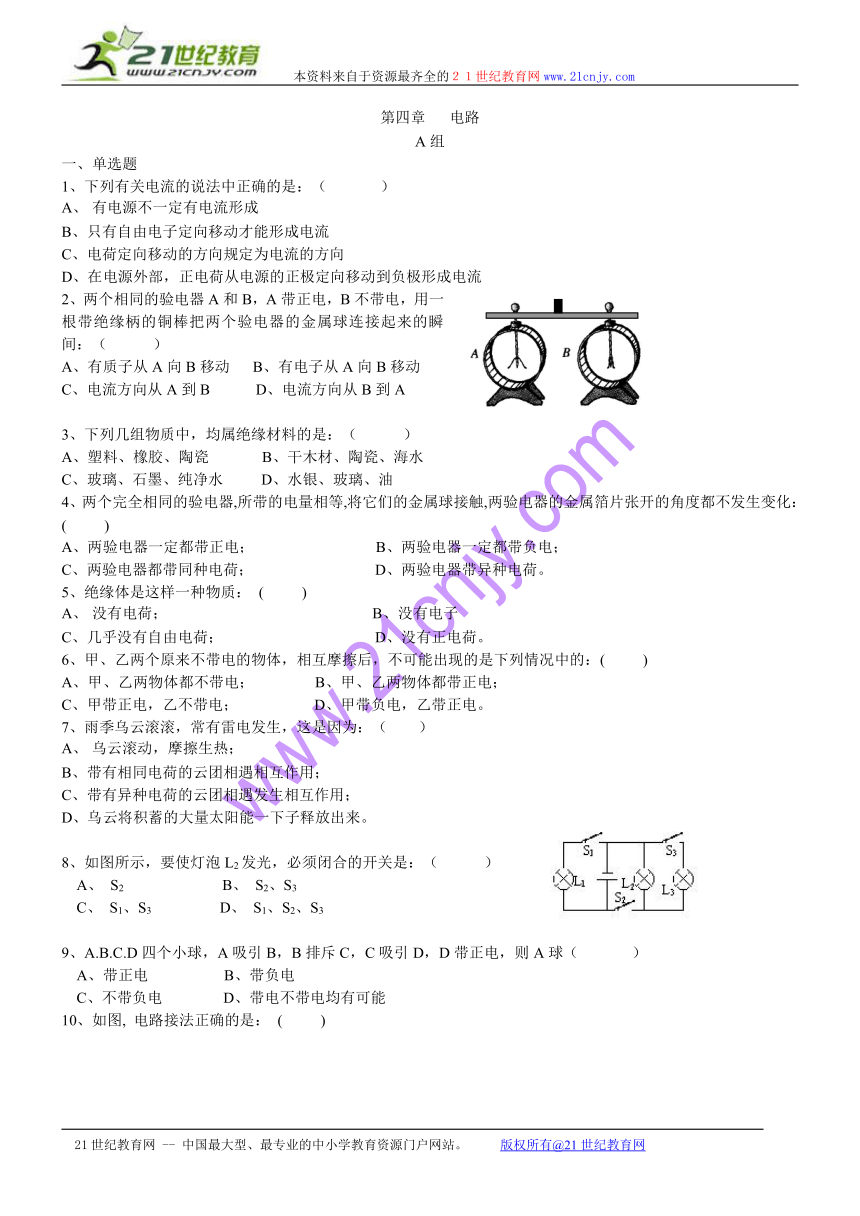

一、单选题
1、下列有关电流的说法中正确的是：（ ）
A、 有电源不一定有电流形成
B、只有自由电子定向移动才能形成电流
C、电荷定向移动的方向规定为电流的方向
D、在电源外部，正电荷从电源的正极定向移动到负极形成电流
2、两个相同的验电器A和B，A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间：（ ）A、有质子从A向B移动 B、有电子从A向B移动C、电流方向从A到B D、电流方向从B到A
3、下列几组物质中，均属绝缘材料的是：（ ）
A、塑料、橡胶、陶瓷 B、干木材、陶瓷、海水
C、玻璃、石墨、纯净水 D、水银、玻璃、油
4、两个完全相同的验电器,所带的电量相等,将它们的金属球接触,两验电器的金属箔片张开的角度都不发生变化：(　　 )
A、两验电器一定都带正电；　　　　　　　　B、两验电器一定都带负电；
C、两验电器都带同种电荷；　　　　　　　　D、两验电器带异种电荷。
5、绝缘体是这样一种物质： (　　 )
A、 没有电荷；　 B、没有电子　
C、几乎没有自由电荷；　 　 D、没有正电荷。
6、甲、乙两个原来不带电的物体，相互摩擦后，不可能出现的是下列情况中的：( 　　)
A、甲、乙两物体都不带电；　　　　B、甲、乙两物体都带正电；
C、甲带正电，乙不带电；　　　　　D、甲带负电，乙带正电。
7、雨季乌云滚滚，常有雷电发生，这是因为：（　　）
A、 乌云滚动，摩擦生热；　
B、带有相同电荷的云团相遇相互作用；
C、带有异种电荷的云团相遇发生相互作用；　
D、乌云将积蓄的大量太阳能一下子释放出来。
8、如图所示，要使灯泡L2发光，必须闭合的开关是：（ ）A、 S2 B、 S2、S3 C、 S1、S3 D、 S1、S2、S3
9、A.B.C.D四个小球，A吸引B，B排斥C，C吸引D，D带正电，则A球（ ）
A、带正电 B、带负电
C、不带负电 D、带电不带电均有可能

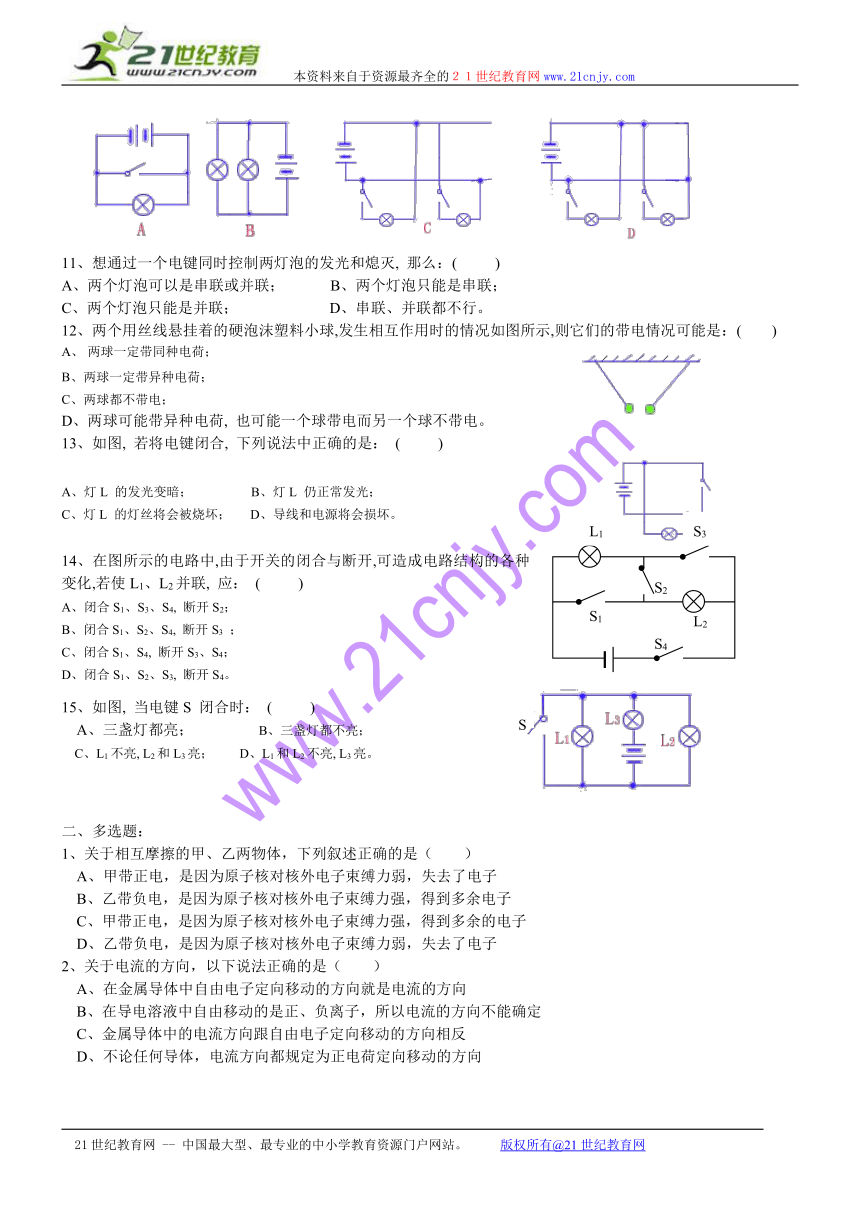

10、如图, 电路接法正确的是： (　　 )
　　
11、想通过一个电键同时控制两灯泡的发光和熄灭, 那么：(　　 )
A、两个灯泡可以是串联或并联； 　　 B、两个灯泡只能是串联；
C、两个灯泡只能是并联； 　　　　　 D、串联、并联都不行。
12、两个用丝线悬挂着的硬泡沫塑料小球,发生相互作用时的情况如图所示,则它们的带电情况可能是：( )
两球一定带同种电荷；　B、两球一定带异种电荷；C、两球都不带电；D、两球可能带异种电荷, 也可能一个球带电而另一个球不带电。 　
13、如图, 若将电键闭合, 下列说法中正确的是： (　　 )
A、灯L 的发光变暗； B、灯L 仍正常发光；C、灯L 的灯丝将会被烧坏； D、导线和电源将会损坏。
14、在图所示的电路中,由于开关的闭合与断开,可造成电路结构的各种变化,若使L1、L2并联, 应： (　　 )A、闭合S1、S3、S4, 断开S2；B、闭合S1、S2、S4, 断开S3 ；C、闭合S1、S4, 断开S3、S4；D、闭合S1、S2、S3, 断开S4。 　
15、如图, 当电键S 闭合时： (　　 )A、三盏灯都亮；　　 　　B、三盏灯都不亮；C、L1不亮, L2和L3亮； D、L1和L2不亮, L3亮。
二、多选题：
1、关于相互摩擦的甲、乙两物体，下列叙述正确的是（ ）
A、甲带正电，是因为原子核对核外电子束缚力弱，失去了电子
B、乙带负电，是因为原子核对核外电子束缚力强，得到多余电子
C、甲带正电，是因为原子核对核外电子束缚力强，得到多余的电子
D、乙带负电，是因为原子核对核外电子束缚力弱，失去了电子
2、关于电流的方向，以下说法正确的是（ ）
A、在金属导体中自由电子定向移动的方向就是电流的方向
B、在导电溶液中自由移动的是正、负离子，所以电流的方向不能确定
C、金属导体中的电流方向跟自由电子定向移动的方向相反
D、不论任何导体，电流方向都规定为正电荷定向移动的方向
3、如图，a、b、c、d四个接线柱，下列说法正确的是：（ ）A、只连接 a 、b，L1、L2串联 B、只连接 c、 d，L1、L3并联C、只连接 b、c，L1发光 D、分别连接a 、b和c、 d，L1、L2、 L3并联
4、如图，下面叙述正确的是：（ ）A、 S1、S2都断开时是三盏灯串联电路B、 S1、S2都闭合时是只有电路L1.L2两灯并联电路C、 S1、S2都闭合时是三灯并联电路D、 只有S1闭合时L2. L3被短路
三、填空题：
1、验电器带电时两片金属箔张开的原因是 。当验电器带正电而金属箔片张开，如果用一带电体接触验电器金属球时，验电器的金属箔张开角度变小了，这表明带电体带 电荷。
2、1库仑等于 个电子所带的电量。
3、家庭里的电灯、电视机、洗衣机等用电器，采用的是 联的方式连接在电路里。
4、电荷间有相互作用， 相互推斥， 相互吸引.
5、甲、乙两种物质互相摩擦后，使乙带上了正电荷，这说明了 种物质失去电子， 种物质有了多余的电子.
6、金属靠 导电，金属中的电流方向，跟 移动的方向相反。
7、电流的方向规定为 ，而金属导体中的电流方向，跟自由电子实际移动方向 。
8、如图所示，将一带电体接触带正电的验电器时，若：
（1）金属箔张角变大，说明带电体是带 电的。
（2）金属箔张角变小，说明带电体是带 电的。
（3）金属箔闭合后又张开，说明带电体是带 电的，且所带电荷量比验电器所带电荷量 （填“多”或“少”）。
9、如图是电视机显像管的示意图。一束电子流由阴极K射向荧光屏S处，则电流方向为 。
10、电扇中有一个自动断电的安全装置，如图所示，当电扇倒时，它 电路；直立时，它 电路。（填“断开”或“闭合”）
四、问答题：
1、在干燥天气的夜晚脱羊毛衣时，为什么会听到呖呖声和看见电火花？
五、实验题：
1、如图所示，A为灯泡灯芯的玻璃柱，当接通开关时，小灯泡（填“亮”或“不亮”），这表明玻璃是 ；现用酒精灯加热A，直到红炽状态，结果小灯泡 、，这说明A已变成 ；由此实验得出结论： 。

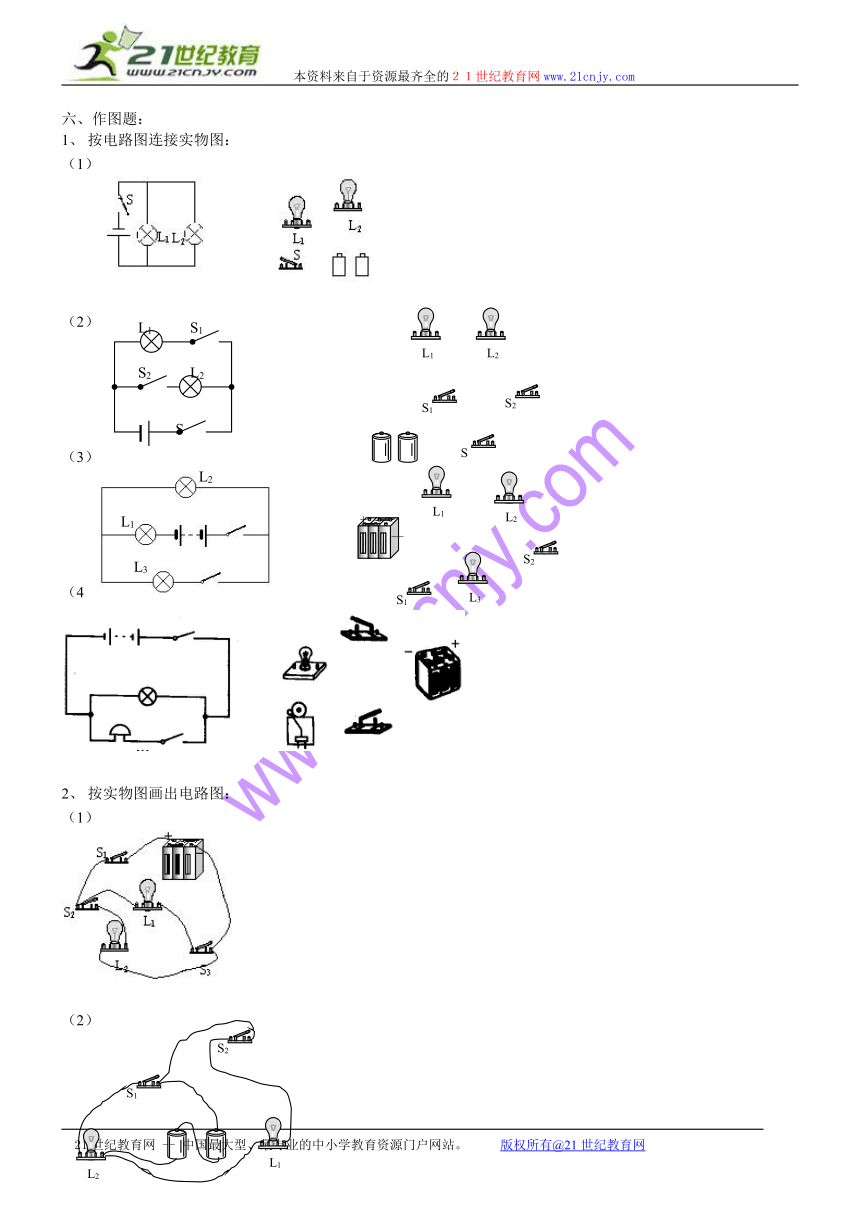

六、作图题：
1、 按电路图连接实物图：
（1）
（2）
　　
（3）
　
（4）
2、 按实物图画出电路图：
（1）
（2）
（3）
3、 按要求连接电路图或实物图：
(1) L1、L2并联，S控制干路，S1控制L1
（2）L1、L2并联，开关S1控制L1，开关S2控制L1、L2。
（3）L1、L2并联，S控制干路，S1控制L1
（4）现有一个电池组、两个开关和两盏电灯，请你连接好图中的实物电路图，使S1闭合时L1亮，S2闭合时L2亮．并画出电路图。 电路图：
（5）根据下列要求, 连成实物电路, 并画出电路图。电键S1、S2 都闭合时, 灯L1和L2都能发光；断开S1, 灯L1和L2都不发光,若闭合电键S1, 断开电键S2, 则只有灯L1能发光。 电路图：
4、 设计电路：
（1）有一盏电灯, 两个电键S1和S2, 还有一电池组。要求: 电键S1按下时, 只有电铃响, 而电键S1S2同时按下时, 电铃响且电灯亮。请画出这个电路图。
（2）某医院要安装一种传呼电铃，使各病床的病人均可单独呼叫，只要一按床头的开关，值班室的电铃就响，且与病床相对应的指示灯亮．请在图中画出正确的连接方法．
（3）某大型宾馆设有地下停车场，地下值班室的工作人员可以通过操纵室内的开关，使想存车的司机看入口处的红、绿灯便可知车场内是否有空车位：红灯亮，无车位；绿灯亮，有车位。请你设计出满足上述要求的电路（电源用电池组，停车场如图所示）
（4）给你下列器材：一个低压电池组，一只小灯泡．一只开关，一只电铃和若干细导线请你设计一自动放养奶牛的装置图．要求：用细导线将牛群围住，合上开关后，当牛在围内吃草时，小屋内灯亮而铃不响；当有牛碰断了围住的细导线到圈外时，电铃便会响起来，放牛的人能及时发现。
（5）小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游．为此小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游．请按上述要求设计此投票机的电路（请在开关旁边注明控制开关的人）．
（6）给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和S2、若干条导线；请按要求设计一个报警器的电路．要求是：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同时红灯亮，表示有情况．请你根据上述要求在下边画出电路图．
B组
1、 单选题：
1、如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则（ ）
A、a上的一些电子转移到b上，瞬时电流方向b a
B、b上的一些电子转移到a上，瞬时电流方向a b
C、b上的一些电子转移到a上，瞬时电流方向b a
D、a上的一些电子转移到b上，瞬时电流方向a b
2、将小灯泡用导线连在干电池的锌筒与碳棒上，则在干电池外部（ ）
A、自由电子方向：锌筒 碳棒，电流方向：锌筒 碳棒
B、自由电子方向：锌筒 碳棒，电流方向：碳棒 锌筒
C、自由电子方向：碳棒 锌筒，电流方向：锌筒 碳棒
D、自由电子方向：碳棒 锌筒，电流方向：碳棒 锌筒
3、避雷针的尖端不断向空中释放电子，这时避雷针中电流的方向是（ ）
A、从地面流向尖端
B、从尖端流向地面
C、一会儿从地面流向尖端，一会儿从尖端流向地面
D、因不知道正电荷的运动方向，所以无法判断
4、如图所示，下面说法不正确的是（ ）
A、S1闭合，S2断开，L1、L2都亮
B、S2闭合，S1断开，L1不亮，L2亮
C、S1、S2都闭合时，L1、L2都亮
D、S1、S2都闭合时，L2亮，L1不亮
5、物理老师在讲授“摩擦起电”一节时，请同学们用塑料直尺在头发上摩擦几下后试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片．如果以橡胶棒与毛皮摩擦作类比，这个现象说明（ ）
A、摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电
B、摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电
C、摩擦时，只发生了正电荷的转移，使塑料直尺带了正电
D、摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电
6、小明同学发现学校楼梯上的过道灯，在夜晚天黑时，用力拍掌，灯就亮了；而白天怎样用力拍掌，灯都不能亮．后来老师告诉小明：过道灯是由光控和声控开关同时来控制的，其中光控开关受到光照时断开，声控开关接受声音时闭合．那么你认为如图所示的楼道开关，连接正确的是（ ）
7、如图所示的物体中，制造它们的材料都是绝缘体的一组是（ ）
8、如图所示，打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及原因是（ ）
A、水流远离梳子，因为梳子摩擦后具有磁性排斥水流
B、水流靠近梳子，因为梳子摩擦后具有磁性吸引水流
C、水流远离梳子，因为梳子摩擦带电后排斥水流
D、水流靠近梳子，因为梳子摩擦带电后吸引水流
9、在楼梯中间安装的电灯，需要在楼梯的上、下两头都能控制它：当上楼梯时，能用下面的开关S1开灯，人上了楼梯以后，能用上面的开关S2关灯；当下楼梯时，能用S2开灯，用S1关灯．下面四个图是用两个单刀双掷开关控制这盏灯的电路．符合照明电路要求的是（ ）
10、如图甲所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干．利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路．要求在使用时，只要断开S1，则既无风又不发热；只闭合S1时吹冷风；同时闭合S1和S2时吹热风．图乙为某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是（ ）
2、 多选题
1、如图所示，各电路中L1、L2、L3都并联的是（ ）
2、如图所示，将甲、乙两个金属半球壳合成一个球体，用一带正电的小球靠近乙球壳，并将两金属半球壳分开后撤走带电小球．如果用一根绝缘导线连接甲、乙两半球壳，则导线中（ ）
A、无电流通过，因两半球均不带电
B、无电流通过，因两半球带同种电荷
C、有瞬间电流通过，其方向由甲半球流向乙半球
D、有瞬时电流通过，其方向由乙半球流向甲半球
3、两只硬橡胶球，带有等量正电荷，按图所示方式连接，一个金属小环M串在一根光滑的绝缘杆上，位于两硬橡胶球中间，恰好平衡．若用绝缘棒将金属小环向右侧稍移一些，释放后，小环向中间处运动，则以下结论错误的是（ ）
A、M带正电 B、M带负电
C、M不带电 D、M可能带电，也可能不带电
4、下列事例中，可以用静电知识解释的是（ ）
A、干燥的季节，夜晚脱毛衣时会冒“火花”
B、电工用的钢丝钳柄上套有橡胶套
C、电视机屏幕上经常吸附有很多灰尘
D、油罐车尾部有一条拖到地面上的铁链
3、 填空题
1、在丝绸和玻璃棒摩擦的过程中，有一部分 从 转移到 上．
2、在lmin钟内，食盐水溶液中从正极板流向负极板的正电荷为1C，从负极板流向正极板的电荷也为1C，则电路中 电流。（填“有”或“无”）
3、如图所示，用导线连接A，B，则电灯 亮，它们是 联；若用导线连接C、D，则电灯 发光，它们是 联；若只将B，C用导线连接，则电灯 亮；若用导线只将B、D连接起来，则电灯 亮．
4、在图所示的胶木盖闸刀开关中，进线座、出线座、 、
是导体，其余的是绝缘体。
5、甲、乙两球带同种电荷，而带电量之比为2：1，当它们互相靠近时有排斥作用：甲对乙的斥力为F1，乙对甲的斥力为F2，则F1 F2。（填“>”、“<”、“=”）
6、如图所示，把A、B两根碳棒插入盐水中，A、B碳棒分别与电源连接后，盐水中的负电荷向B移动，正电荷向A移动，可见，盐水中的电流方向是 ，碳棒 接的是电源正极。
7、呈中性的氧原子，原子核带8个元电荷，核外电子总共所带的电荷量为 C。
8、物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是
（选填“导体”或“绝缘体”）；飘落到供电设备上会造成 （选填“断路”或“短路”）从而使供电系统瘫痪。
9、将一带电的玻璃棒靠近带正电的轻质小球时，相互作用情况如图所示，由此可以判断：玻璃棒带 电（填“正”或“负”），因为 电荷相互排斥（填“同种”或“异种”）
10、如图所示，给玻璃加热到红炽状态时，发现小灯泡亮起来，这说明 。某同学在组成并联电路的实验中，发现电路连接正确，开关闭合，但有一盏灯不亮，他判断可能是灯丝断了或灯头、开头等处接线松动，造成接触不良；从电路的组成来看，上述几种可能原因可以概括成一个，即 。
四、作图题：
1、 按电路图画实物图：
2、 按实物图画电路图
（1）
3、 按要求画电路
（1）L1、L2并联，S控制L1
（2）L1、L2、L3并联，S1控制L3，S2控制干路
4、设计电路
（1）如图甲所示，自制的转移开关时上的A、B、C、D四个按在木板上的图钉，其中B和C上各套一个曲别针，曲别针与图钉帽紧密接触但能转动，请按图乙所示电路图，以笔画线代替导线将图甲中的器材连接起来．
（2）在两条道路的交叉口安装红绿灯指挥车辆，可保障行车安全，如图a。当 AB方向绿灯L2亮时，CD方向红灯L4同时亮；当AB方向红灯L1亮时，CD方向绿灯L3同时亮．请同学接上述要求在图b中的虚线框内画出 L1、L2、L3、L4连接图；完成一个“红绿灯”的模拟电路（图 b中 S是一个单刀双掷开关．注意图中必须标注4个灯的代号L1、L2、L3、L4）。
（3）在图中，有带风叶的小电动机一只，电热丝一段，开关两只(S1、S2），插头一只，导线若干，利用这些器材可以连接成一个有冷、热两档风的电吹风电路．要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风．请你用笔画线作导线按要求将图中的元件连接起来（连线不要交叉）．
（4）如图所示是一个黑盒子，a，b是面板上两个窗口，a内是红灯，
b内是黄灯，有三节干电池串联供电，只闭合S1时，红灯、黄灯都亮．
只闭合S2时，两灯都不亮，S1、S2都闭合时，只有黄灯亮，请画出
盒子内的电路图．
（5）某校建教学楼、实验楼、图书馆接各一幢，每幢楼
需要安装一个电铃，以便传递作息时间的信息，要求三
个电铃用一个单刀多掷开关控制，同时每个电铃的工作
互不影响，请你设计一个电路的原理图，电路元件从图
中选取．（导线用笔画线表示）
（6）黑盒问题：某实验装置面板上有三个接线柱A、B、C
和电灯、电铃各一个，如图所示．用导线连接A、B，铃响
灯亮；用导线连接A、C，铃更响，灯不亮；用导线连接
B、C，铃不响，灯不亮．试画出此装置的内部电路图．
（7）给你一个电池组，一个单刀双掷开关S1，一个单刀单掷开关S2，两只灯泡，要求闭合或开启开关，既可组成串联电路又可组成并联电路．试画出你的设计电路图．
（8）如图所示，是一封闭的盒子，面板上有红灯L1，绿灯L2，a，b，c为三个接线柱，盒子内有两节电池串联供电．当用导线接a，b时，两灯均不发光；用导线接b，c时，绿灯L2亮；用导线接a，c时，红灯L1亮．请画出盒内电路图．
