课件42张PPT。 透 镜佐坝初中:张曙灿眼镜片上的透镜

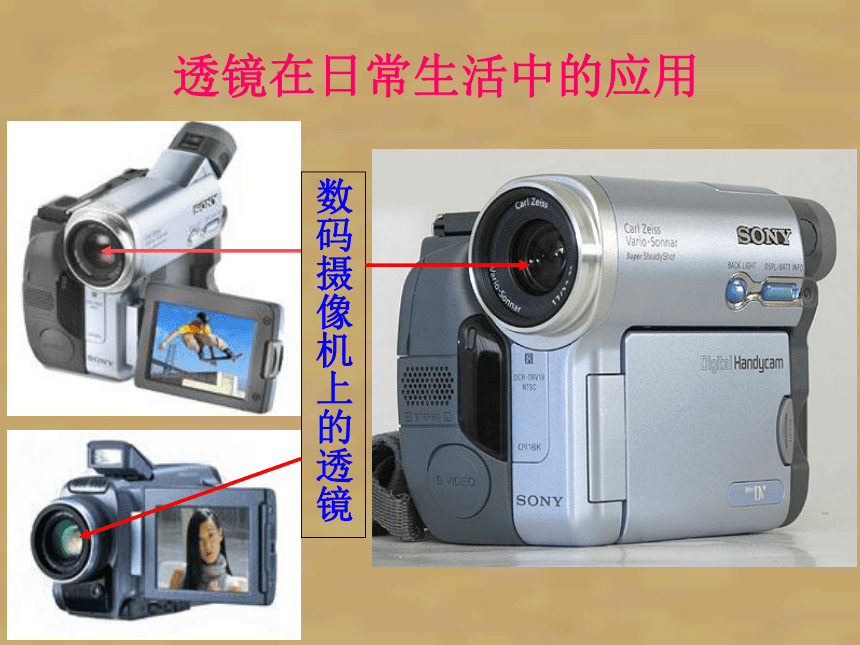

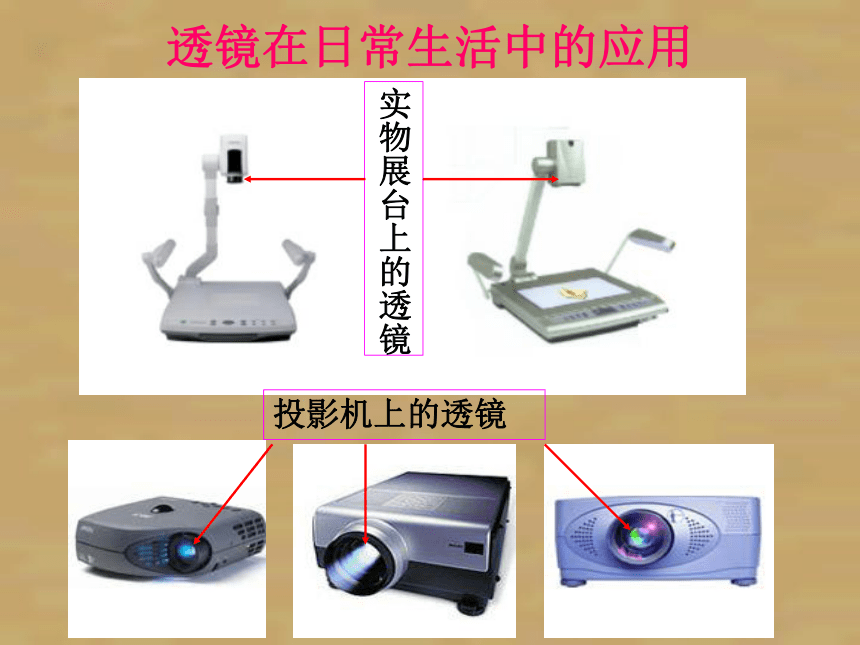

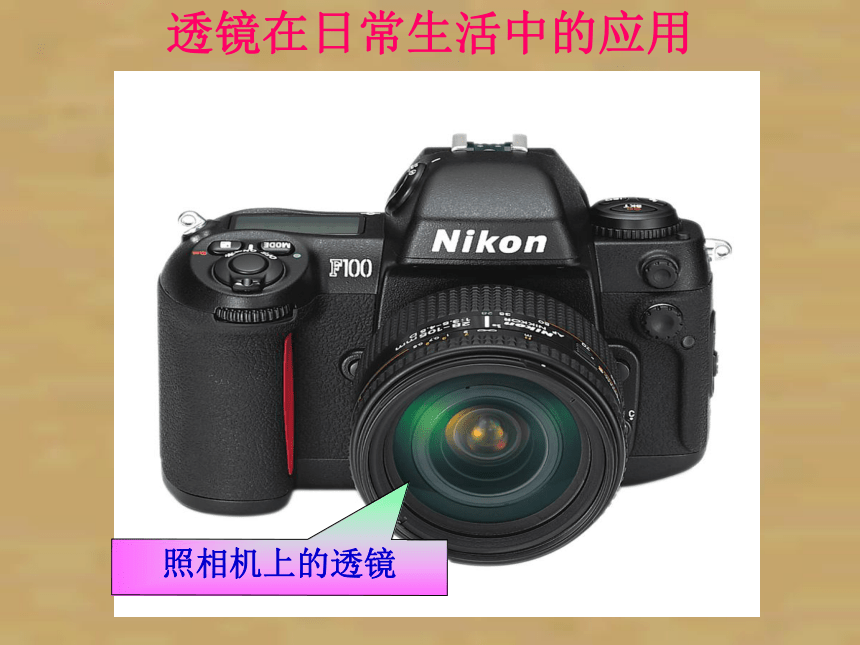

透镜在日常生活中的应用透镜在日常生活中的应用照相机上的透镜透镜在日常生活中的应用数码摄像机上的透镜透镜在日常生活中的应用投影机上的透镜实物展台上的透镜显微镜上的透镜天文望远镜上的透镜 透镜在日常生活中的应用 透镜在日常生活中的应用望远镜上的透镜透镜在日常生活中的应用放大镜上的

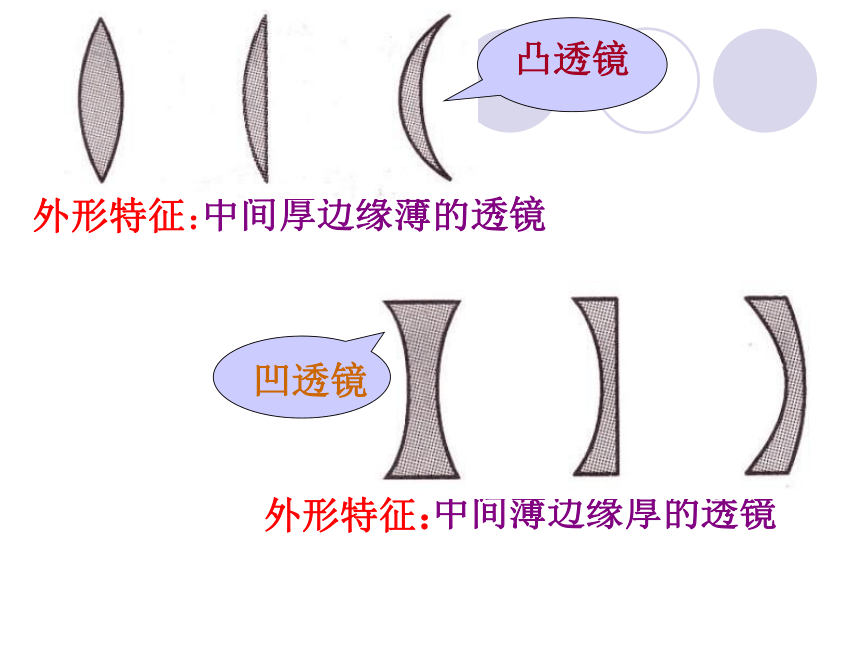

透镜中间厚边缘薄的透镜中间薄边缘厚的透镜凸透镜外形特征:外形特征:凸透镜:中间厚边缘薄的透镜
叫凸透镜。凹透镜 :中间薄边缘厚的透镜
叫凹透镜。透 镜 的 分类 属于凸透镜的是: 属于凹透镜的是:A 、C、DB 、E 、F练习:识别下列透镜,并归类:凸透镜的画法 C1 C2主光轴光心(O)凹透镜的画法 C2 C1主光轴光心(O)
主光轴和光心:主光轴主光轴光心o透镜的几个重点名词探究实验1:
1、探究通过凸透镜光 心的光线怎样传播?
2、探究通过凹透镜光心的光线怎样传播?通过透镜光心的光线结论:通过光心的光线传播方向不改变。 探究实验2:
1、探究平行于凸透镜主光轴的光线如何传播?
2、探究平行于凹透镜主光轴的光线如何传播?
探究: 从手电筒发出的光线 ,经过凸透镜时,会发生什么变化?会聚凸透镜有几个焦点?1、平行于凸透镜主光轴的光线如何传播?OFF2、凸透镜有2个实焦点。 1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点,这个点叫做凸透镜的焦点(F)。 在主光轴上会聚成的这一点是什么?凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。你知道用什么办法找焦点测焦距吗?让凸透镜正对太阳光再把一张纸放在它的另一侧,改变透镜与纸的距离,直到纸上的光斑变得最小、最亮。这就是该凸透镜的焦点。
用刻度尺测量这个最小、最亮的光斑到凸透镜的距离.这就是该凸透镜的距离.探究: 从手电筒发出的光线 ,经过凹透镜,会发生什么变化?发散2、平行于凹透镜主光轴的光线如何传播? 平行于主光轴的光线通过凹透镜后发散,发散光线的反向延长线相交于主光轴上,它不是实际光线的会聚点,叫虚焦点(F)。FF 凹透镜有焦点吗? 凹透镜有2个虚焦点凹透镜有几个虚焦点?F 想一想?
(1)经过焦点入射的光线通过凸透镜后是什么样的?
(2)对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的?
FFF结论:
(1)经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光!(2)对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出!
?FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点,
经凹透镜折射后发散,发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。三条特殊光线通过本节课的学习 ,你都知道了 哪些知识 ?一、透镜的分类: 二、关于透镜的名词:凸透镜和凹透镜 三、透镜对光线的作用:1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点,通过它的光线传播方向
不改变,这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点,这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通 过 焦点;经凹透镜折射后发散,发散光线的反向延长线通过异侧虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。四、透镜对三条特殊光线的作用:知识应用F完成下列光路图FFFF试一试 测定凸透镜(远视眼镜)的焦距试一试要使小灯泡发出的光经某透镜后变成平行光,应把小灯泡放在( )
A.凸透镜前任意位置
B.凸透镜的焦点上
C.凹透镜前任意位置
D.凹透镜的焦点上B试一试物理与生活 1. 在北极进行探索的工作人员丢失了火种,请你为在冰天雪地中工作的探险人员想想办法获得火种,替他们解决后顾之忧。生活 物理 社会用冰取火示意图2.你知道是谁惹得祸吗?
一天,大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的,以此来遮雨.此时塑料上面已积了一层水,天晴了,阳光透过积水照在狗的身上,暖洋洋的舒服极了,突然,贝贝的尾巴着起了火,疼得它上窜下跳…… 生活 物理 社会 3. 郊游的时候,为什么不能把剩有液体的玻璃瓶扔在树林里? 讨 论
生活 物理 社会为了防止森林火灾,在森林里不允许随地丢弃透明的饮料瓶,这是由于水进入饮料瓶后对光的作用相当于一个_____镜,它对太阳光有____作用,可能会导致森林火灾。我知道!Thinking4.透明玻璃瓶内有一细棉
线,细线下端有一个泡沫塑料
小球,请你设计一个实验,在不
打开瓶盖的情况下,使瓶内的
棉线断掉。生活 物理 社会谢谢!FFFF折射现象中,光路可逆!FF
