13.4电压和电压表的使用(1)

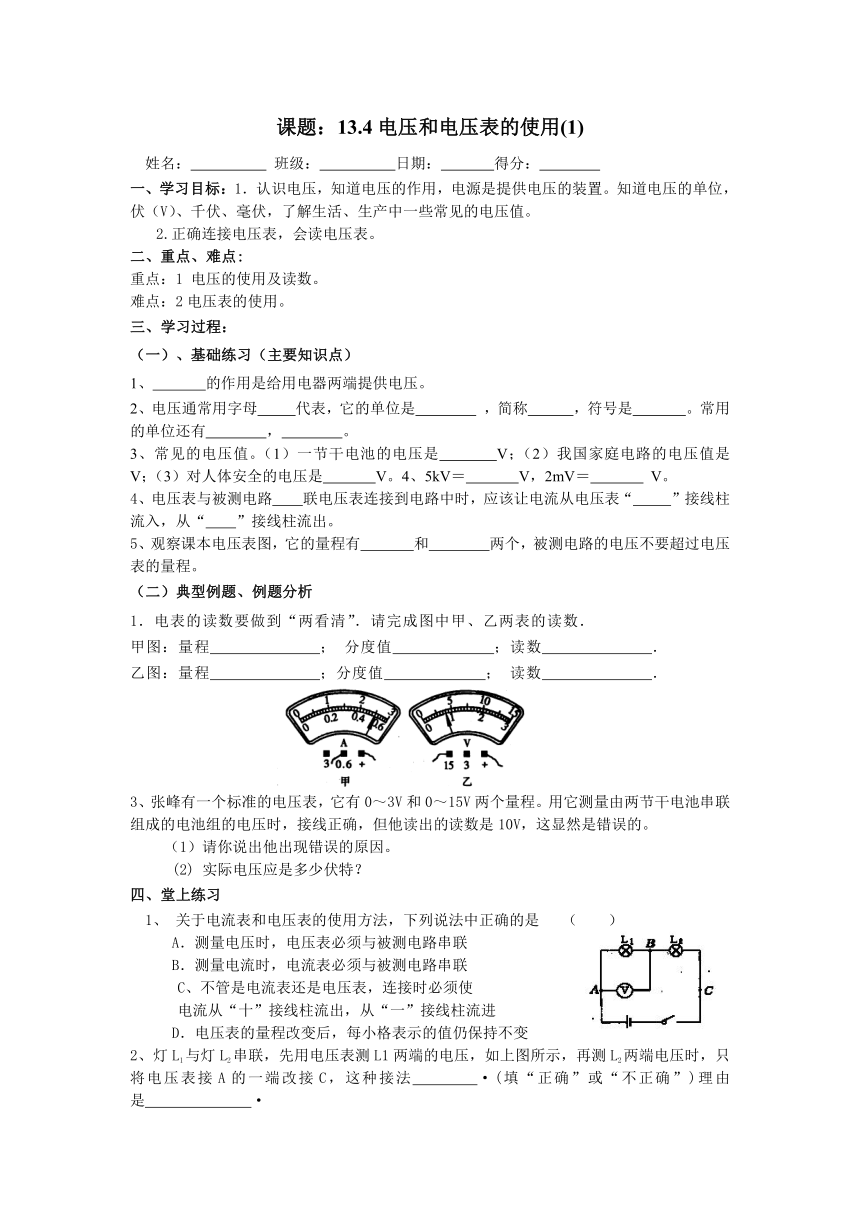

课题：13.4电压和电压表的使用(1)
姓名： 班级： 日期： 得分：
一、学习目标：1．认识电压，知道电压的作用，电源是提供电压的装置。知道电压的单位，伏（V）、千伏、毫伏，了解生活、生产中一些常见的电压值。
2.正确连接电压表，会读电压表。
二、重点、难点:
重点：1 电压的使用及读数。
难点：2电压表的使用。
三、学习过程：
（一）、基础练习（主要知识点）
1、 的作用是给用电器两端提供电压。
2、电压通常用字母 代表，它的单位是 ，简称 ，符号是 。常用的单位还有 ， 。
3、常见的电压值。（1）一节干电池的电压是 V；（2）我国家庭电路的电压值是 V；（3）对人体安全的电压是 V。4、5kV＝ V，2mV＝ V。
4、电压表与被测电路 联电压表连接到电路中时，应该让电流从电压表“ ”接线柱流入，从“ ”接线柱流出。
5、观察课本电压表图，它的量程有 和 两个，被测电路的电压不要超过电压表的量程。
（二）典型例题、例题分析
1．电表的读数要做到“两看清”．请完成图中甲、乙两表的读数．
甲图：量程 ； 分度值 ；读数 ．
乙图：量程 ；分度值 ； 读数 ．
3、张峰有一个标准的电压表，它有0～3V和0～15V两个量程。用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10V，这显然是错误的。
（1）请你说出他出现错误的原因。
(2) 实际电压应是多少伏特？
四、堂上练习
1、 关于电流表和电压表的使用方法，下列说法中正确的是 （ ）
A．测量电压时，电压表必须与被测电路串联
B．测量电流时，电流表必须与被测电路串联
C、不管是电流表还是电压表，连接时必须使
电流从“十”接线柱流出，从“一”接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变
2、灯L1与灯L2串联，先用电压表测L1两端的电压，如上图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法 ·(填“正确”或“不正确”)理由是 ·
3、在图1所示的电路图中，能用电压表正确测出灯Ll两端电压的是( )
4出图2所示的甲、乙两电压表的示数：甲表示数 ；若接的是另一量程，则示数为 ．乙表示数 ；若接的是另一量程，则示数为 ．
五、课后作业
1．如图6-1，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的___压，使电路中产生持续的_____，这种思维方法称为____ 法。
2国际上用字母 表示电压，电压的单位是 ，符号是 ，一节干电池的电压是 ，一节铅蓄电池的电压是 。
3、实验室最常用的电压表有 个接线柱， 个量程。接线如图1所示，电压表量程为 ，刻度盘每个大格表示 V，每个小格表示 V，指针所指位置表示 V。
4．在图6-5所示电路中，开关闭合后，会出现的后果是（ ）
A．电流表与电压表被烧坏 B．电流表与电压表都不会被烧坏
C．只有电压表会被烧坏 D．只有电流表会被烧坏
5、下面是电学仪器正常使用时示数如图所示，则电流表读数为 A，电压表读数为 V。
六、教学反思
图1
图4
图3
图2
