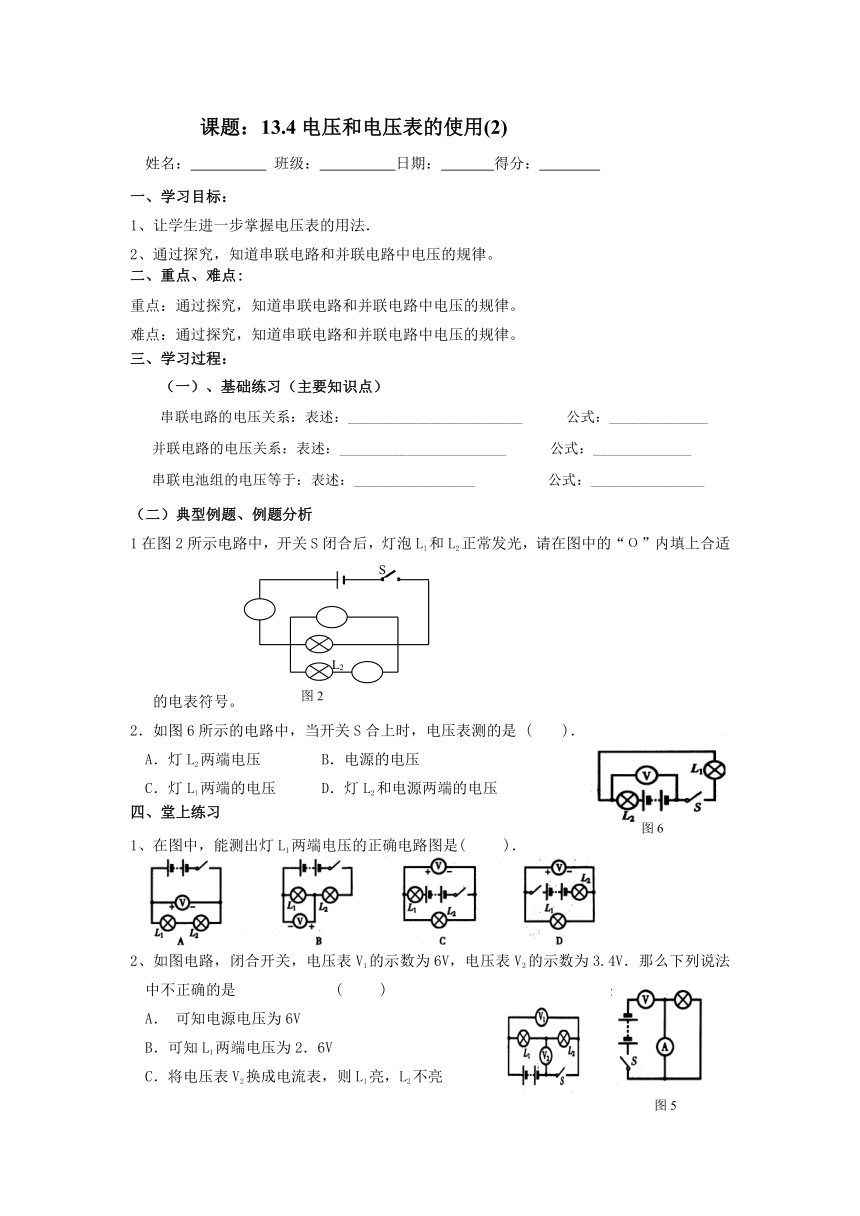

课题：13.4电压和电压表的使用(2)
姓名： 班级： 日期： 得分：
一、学习目标：
1、让学生进一步掌握电压表的用法．
2、通过探究，知道串联电路和并联电路中电压的规律。
二、重点、难点:
重点：通过探究，知道串联电路和并联电路中电压的规律。
难点：通过探究，知道串联电路和并联电路中电压的规律。
三、学习过程：
（一）、基础练习（主要知识点）
串联电路的电压关系：表述：_______________________ 公式：_____________
并联电路的电压关系：表述：______________________ 公式：_____________
串联电池组的电压等于：表述：________________ 公式：_______________
（二）典型例题、例题分析
1在图2所示电路中，开关S闭合后，灯泡L1和L2正常发光，请在图中的“О”内填上合适的电表符号。
2．如图6所示的电路中，当开关S合上时，电压表测的是 ( )．
A．灯L2两端电压 B．电源的电压
C．灯Ll两端的电压 D．灯L2和电源两端的电压
四、堂上练习
1、在图中，能测出灯L1两端电压的正确电路图是( )．
2、如图电路，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是 ( )
A． 可知电源电压为6V
B．可知L1两端电压为2．6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
3、在如图5所示的电路中，闭合开关S后 ( )
A．电压表的示数为电源电压 B．电流表的示数特别大
C．小灯泡正常发光 D．电流表、电压表都被烧坏
4、在图7和图8中，分别按电路图连接电路．
五、课后作业
1、在图1所示电路图中的“О”内填入电流表或电压表符号，并在图上标明“+”、“—”接线柱的符号。
2、在图3所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在零刻度线不动，电压表的指针则有明显偏转，该电路中的故障可能是（ ）
A、电流表坏了 B、灯泡L1的灯丝断了
C、两个灯泡都断路 D、灯泡L2的灯丝断了
3、如图4所示是一只电压表的表盘，若将接线柱“＋”和“3”接入电路，刻度盘上每一小格表示_________V；若将“＋”和“15”接入电路，刻度盘上每一小格表示______V，指针所指示的是________V；若待测电路两端电压是2.2V，应选用_______量程，接线时让电流从图中接线柱_______流入，接线柱_______流出，并在图中标出此时指针的位置。
4、图5是某同学测小灯泡L2两端电压时的电路图， 请指出图中的两处错误：
（1）________________（2）________________________。
5、灯L1与L2串联，先用电压表测灯L1两端的电压如图6所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法_____（填“正确”或“不正确”）。理由是____________________。
六、教学反思：
图2
S
L2
图1
S
图5
图8
图7
图6
