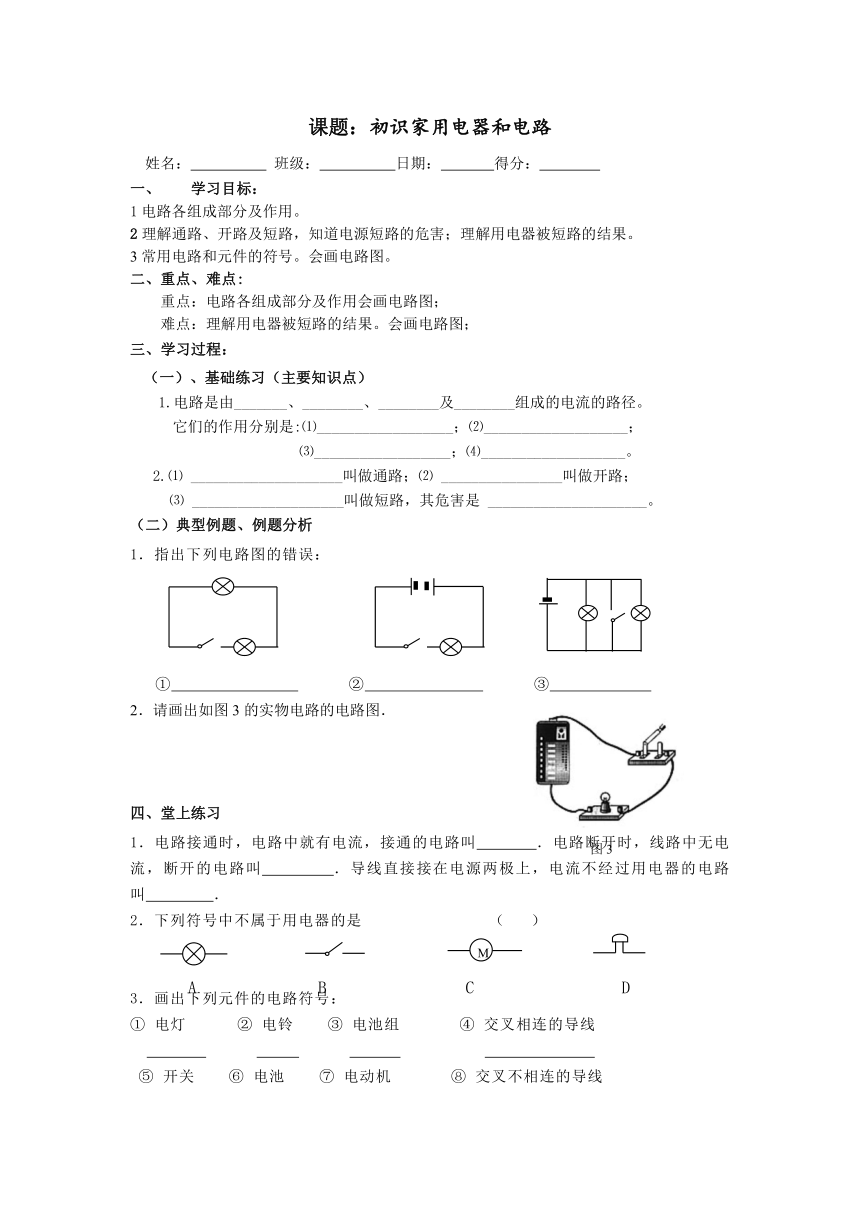

课题：初识家用电器和电路
姓名： 班级： 日期： 得分：
1、 学习目标：
1电路各组成部分及作用。
2理解通路、开路及短路，知道电源短路的危害；理解用电器被短路的结果。
3常用电路和元件的符号。会画电路图。
二、重点、难点:
重点：电路各组成部分及作用会画电路图；
难点：理解用电器被短路的结果。会画电路图；
三、学习过程：
（一）、基础练习（主要知识点）
1.电路是由_______、________、________及________组成的电流的路径。
它们的作用分别是:⑴__________________；⑵___________________；
⑶__________________；⑷___________________。
2.⑴ ____________________叫做通路；⑵ ________________叫做开路；
⑶ ____________________叫做短路，其危害是 _____________________。
（二）典型例题、例题分析
1．指出下列电路图的错误：
① ② ③
2．请画出如图3的实物电路的电路图．
四、堂上练习
1．电路接通时，电路中就有电流，接通的电路叫 ．电路断开时，线路中无电流，断开的电路叫 ．导线直接接在电源两极上，电流不经过用电器的电路叫 ．
2．下列符号中不属于用电器的是 （ ）
3．画出下列元件的电路符号：
① 电灯 ② 电铃 ③ 电池组 ④ 交叉相连的导线
⑤ 开关 ⑥ 电池 ⑦ 电动机 ⑧ 交叉不相连的导线
五、课后作业
1在图2四个电路图中，开关S闭合后，能使灯泡L1和L2都正常发光图是 （ ）
2．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？
塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图4中手电筒的电路图．
5、（2006年丽水市课改区）下列电路图与实物图一致的是
六、教学反思：
M
A B C D
A． B． C． D．
图2
S
L2
L1
S
L2
L1
S
L2
L1
S
L2
L1
图3
图4
