13.2 电路连接的基本方式（2）

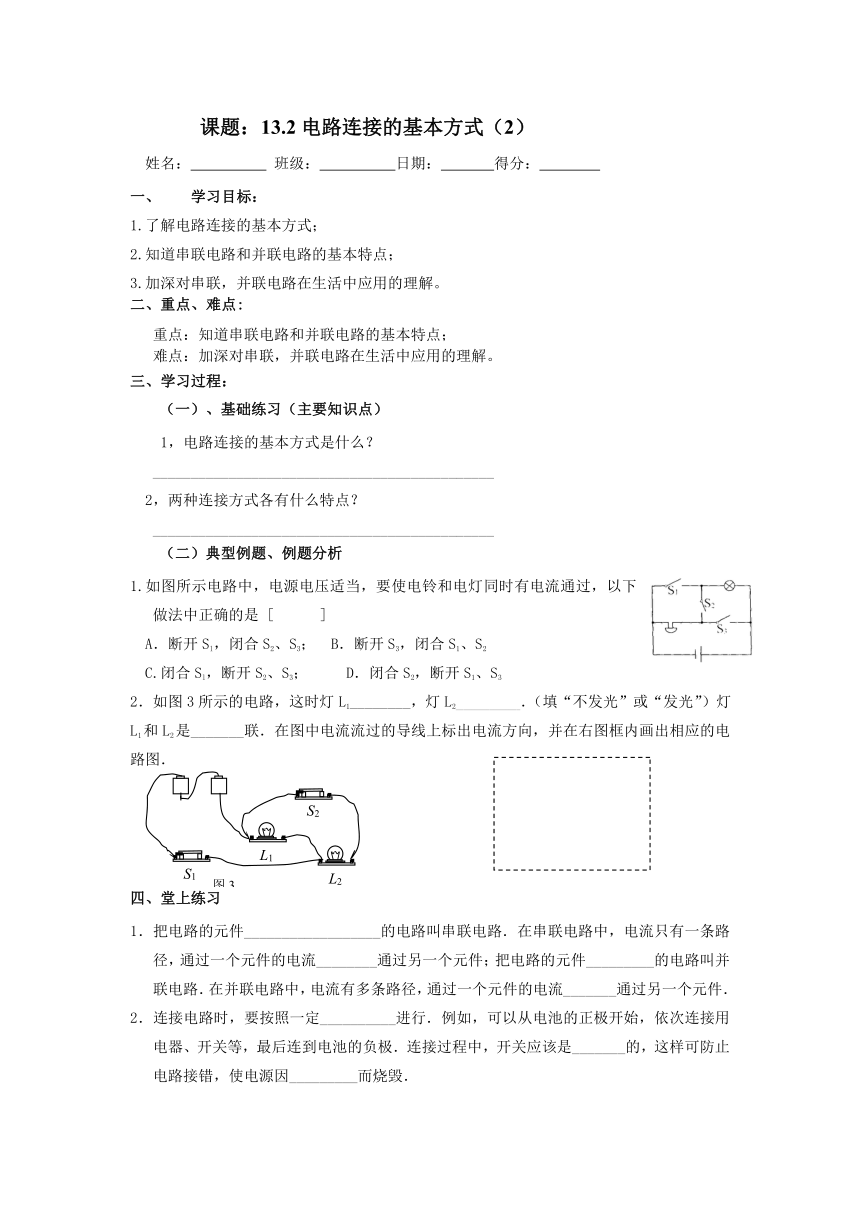

课题：13.2电路连接的基本方式（2）
姓名： 班级： 日期： 得分：
1、 学习目标：
1.了解电路连接的基本方式；
2.知道串联电路和并联电路的基本特点；
3.加深对串联，并联电路在生活中应用的理解。
二、重点、难点:
重点：知道串联电路和并联电路的基本特点；
难点：加深对串联，并联电路在生活中应用的理解。
三、学习过程：
（一）、基础练习（主要知识点）
1，电路连接的基本方式是什么？
_____________________________________________
2，两种连接方式各有什么特点？
_____________________________________________
（二）典型例题、例题分析
1.如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是 [ ]
A．断开Sl，闭合S2、S3； B．断开S3，闭合S1、S2
C.闭合Sl，断开S2、S3； D．闭合S2，断开S1、S3
2．如图3所示的电路，这时灯L1________，灯L2_________________．（填“不发光”或“发光”）灯L1和L2是_______联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．
四、堂上练习
1．把电路的元件__________________的电路叫串联电路．在串联电路中，电流只有一条路径，通过一个元件的电流________通过另一个元件；把电路的元件_________的电路叫并联电路．在并联电路中，电流有多条路径，通过一个元件的电流_______通过另一个元件．
2．连接电路时，要按照一定__________进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是_______的，这样可防止电路接错，使电源因_________而烧毁．
3．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ）
A．串联的 B．并联的
C． 可能是串联的，也可能是并联的 D．不能确定是何种连接方式
4．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是 （ ）
A．串联的 B．可能是串联也可能是并联的
C．并联的 D．电灯与插座间是串联的，其它用电器是并联的
五、课后作业
1．如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）
2．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．
图1a中L1、L2是_________联，S控制 _________________
图1b中L1、L2是_________联，S1控制_________ ，S2控制__________
图1c中L1、L2是_________联，S1控制_________，S2控制 __________
3．根据图2实物，在右图线框内画出对应的电路图．
六、教学反思：
图1a
S2
S1
L2
L1
L2
L1
图1b
图1c
S2
S1
S
L2
L1
L1
L2
S
图2
L1
S2
S1
L2
图3
