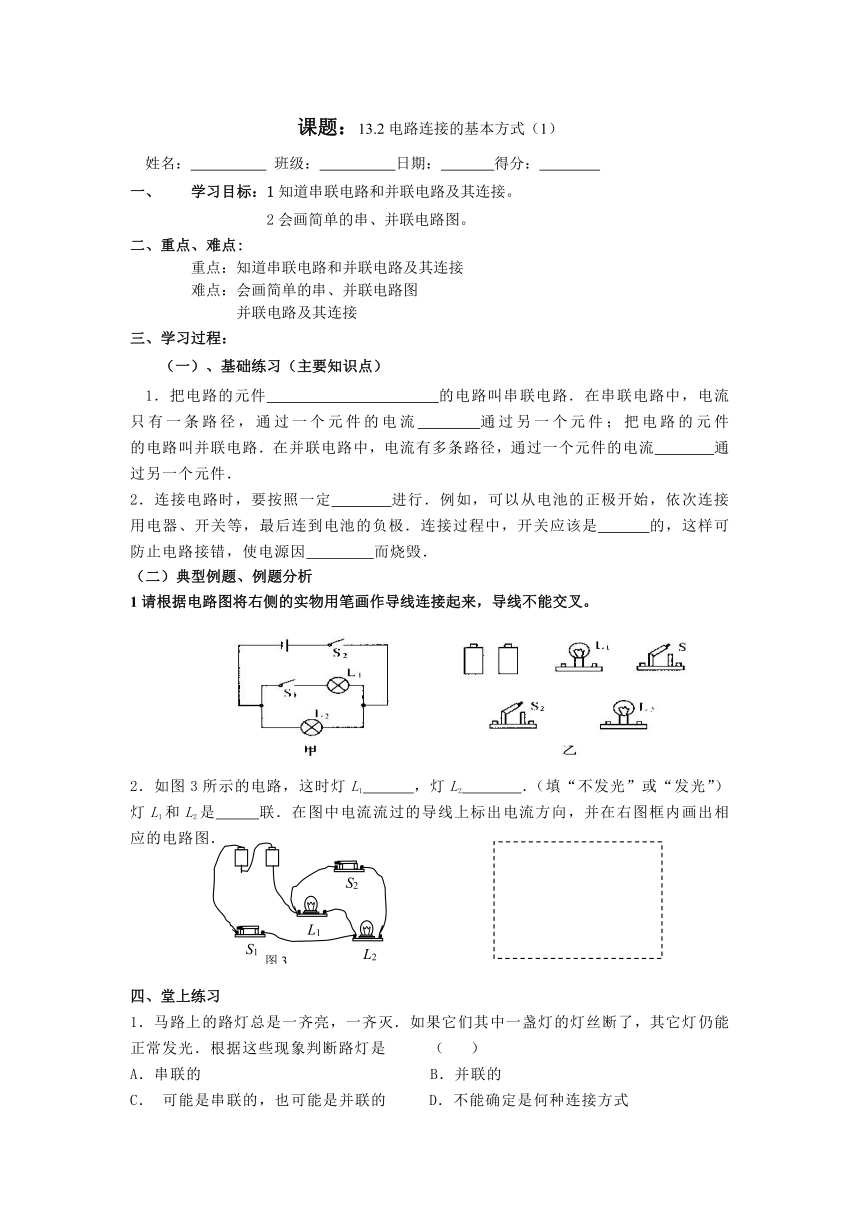

13.2电路连接的基本方式（1）

课题：13.2电路连接的基本方式（1）
姓名： 班级： 日期： 得分：
1、 学习目标：1知道串联电路和并联电路及其连接。
2会画简单的串、并联电路图。
二、重点、难点:
重点：知道串联电路和并联电路及其连接
难点：会画简单的串、并联电路图
并联电路及其连接
三、学习过程：
（一）、基础练习（主要知识点）
1．把电路的元件 的电路叫串联电路．在串联电路中，电流只有一条路径，通过一个元件的电流 通过另一个元件；把电路的元件 的电路叫并联电路．在并联电路中，电流有多条路径，通过一个元件的电流 通过另一个元件．
2．连接电路时，要按照一定 进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是 的，这样可防止电路接错，使电源因 而烧毁．
（二）典型例题、例题分析
1请根据电路图将右侧的实物用笔画作导线连接起来，导线不能交叉。
2．如图3所示的电路，这时灯L1 ，灯L2 ．（填“不发光”或“发光”）灯L1和L2是 联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．
四、堂上练习
1．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ）
A．串联的 B．并联的
C． 可能是串联的，也可能是并联的 D．不能确定是何种连接方式
2．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是 （ ）
A．串联的 B．可能是串联也可能是并联的
C．并联的 D．电灯与插座间是串联的，其它用电器是并联的
3．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．
图1a中L1、L2是 联，S控制 图1b中L1、L2是 联，S1控制 ，S2控制 图1c中L1、L2是 联，S1控制 ，S2控制
五、课后作业
1．在如图13-9所示的电路中，A表示 ，
灯L2与A 联，A、L2与灯L1 联。要使灯L1发光，
必须闭合开关 。
2．市场上出售的装饰用的小彩灯，是由十几只彩
色小灯泡 联而成的，它们只要其中一只灯损
坏，其它的灯都 。（填“亮”或“不亮”
3．家庭电路中的电灯、电视机、电风扇等电器都是 联的，它们工作时互不影响。上的路灯总是一齐亮，一齐灭。如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光。根据这些现象判断路灯是（ ）。
A串联的 B．并联的 C可能是串联，也可能是并联的 D不能确定是何种连接方式
4一只开关可以同时控制三盏灯，那么这三盏灯的连接方式（ ）。[1.0]
A．一定是串联 B．一定是并联C．可能是串联，也可能是并联
5一个电铃和一个电动机组成并联电路，开关S1控制电铃，开关S2同时控制电铃和电动机，用电池组作电源。在虚线框内画出此电路图。
六、教学反思：
图1b
L1
L2
S1
S2
图1c
L1
L2
S1
S2
图1a
S
L2
L1
L1
L2
S1
S2
A
图13-9
L1
S2
S1
L2
图3
