家庭电路

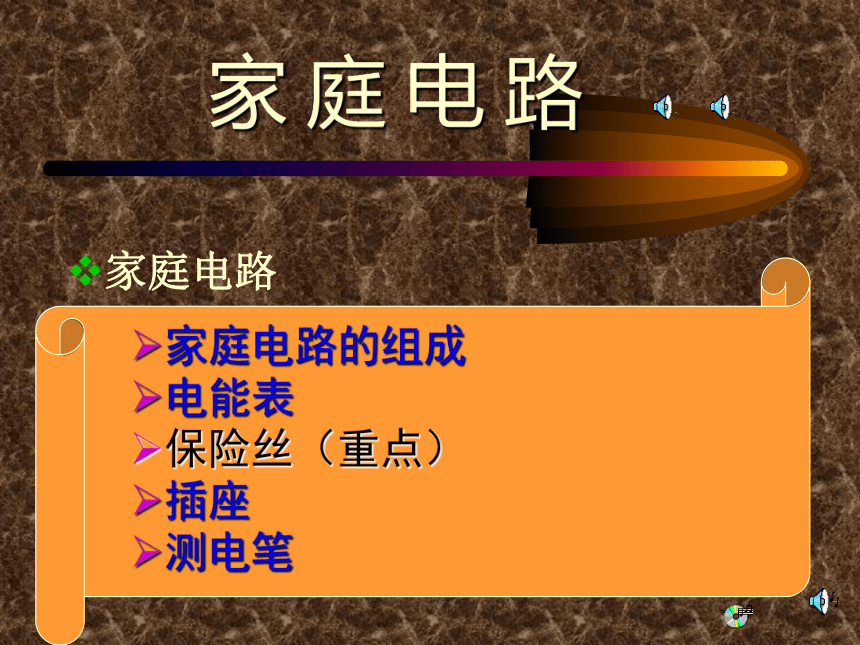

课件16张PPT。家庭电路
家庭电路中电流过大的原因
安全用电家庭电路的组成
电能表
保险丝（重点）
插座

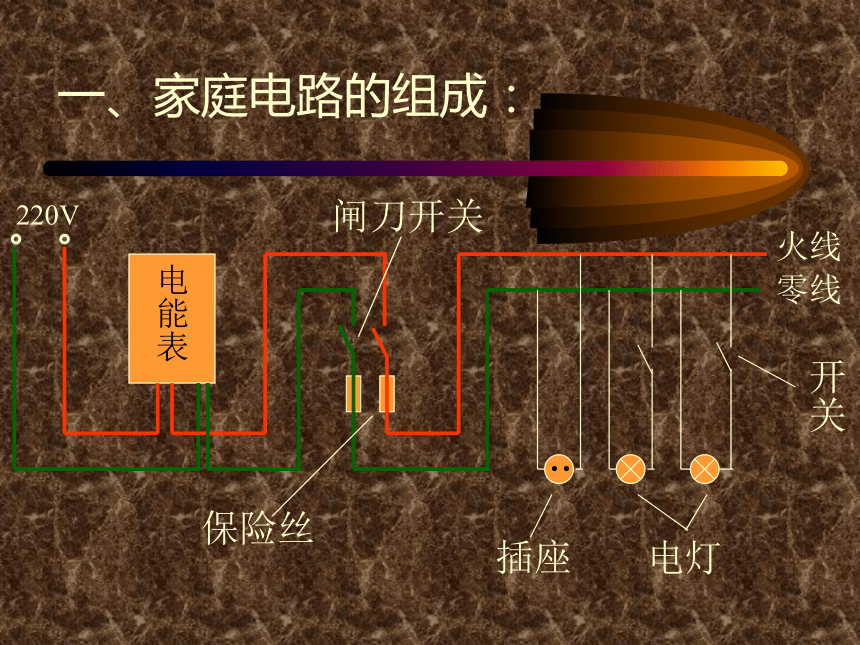

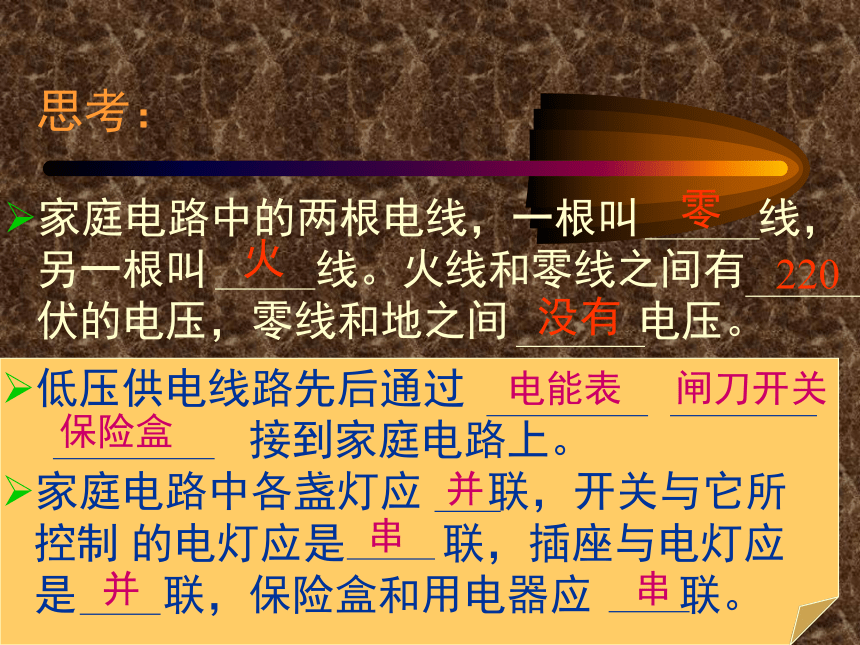

测电笔家 庭 电 路一、家庭电路的组成：保险丝闸刀开关插座电灯开关零火220没有电能表闸刀开关保险盒并串并串二、电能表

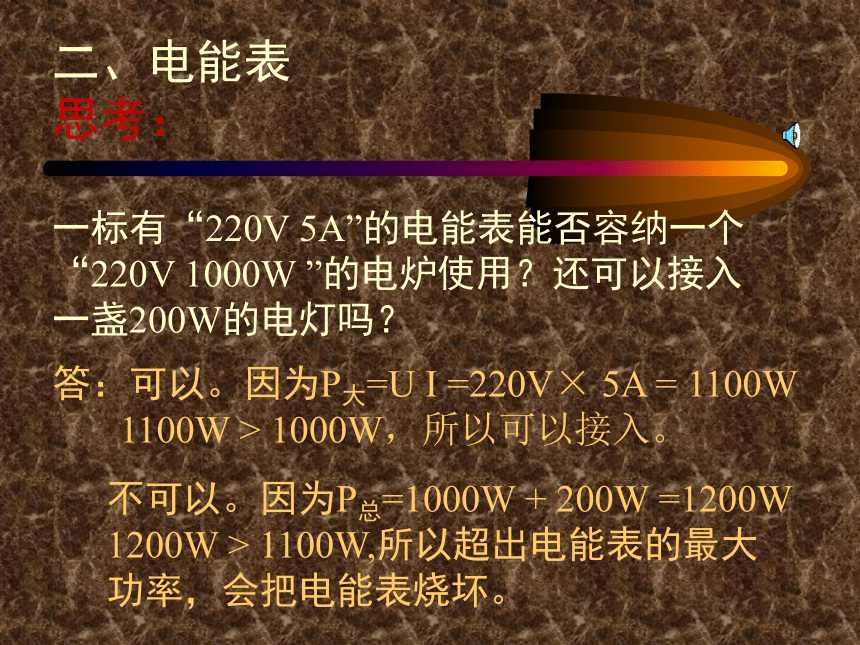

思考：
一标有“220V 5A”的电能表能否容纳一个
“220V 1000W ”的电炉使用？还可以接入
一盏200W的电灯吗？答：可以。因为P大=U I =220V× 5A = 1100W
1100W > 1000W，所以可以接入。不可以。因为P总=1000W + 200W =1200W
1200W > 1100W,所以超出电能表的最大

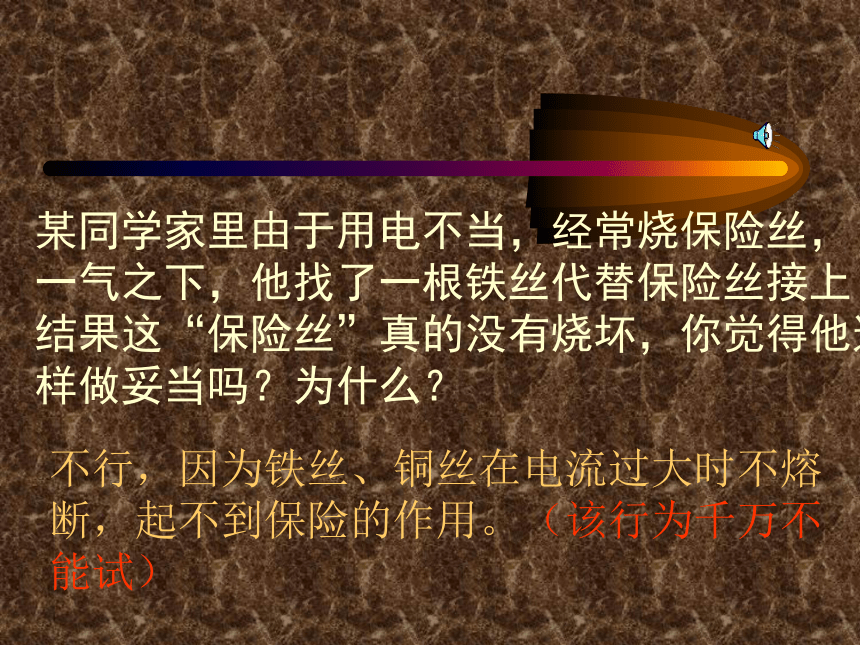

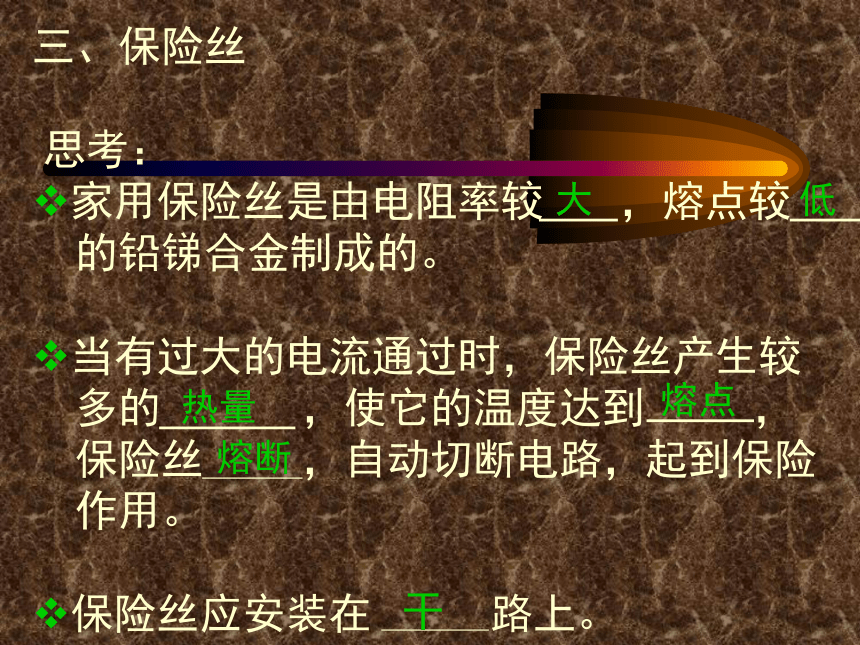

功率，会把电能表烧坏。大低热量熔点熔断干某同学家里由于用电不当，经常烧保险丝，
一气之下，他找了一根铁丝代替保险丝接上
结果这“保险丝”真的没有烧坏，你觉得他这
样做妥当吗？为什么？不行，因为铁丝、铜丝在电流过大时不熔
断，起不到保险的作用。（该行为千万不

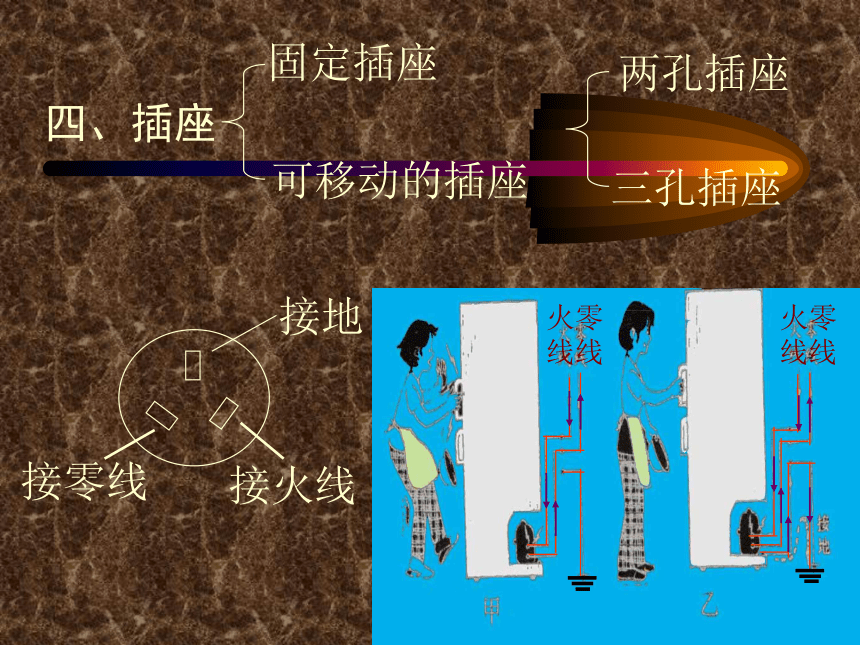

能试）四、插座五、测电笔火零金属体火零一、什么是触电？是否人体一接触到电就称为触电呢？？？人体直接或间接接触到带电体（家庭电路
中指火线）造成的。当通过人体的电流为8~10毫安时，人手就
很难摆脱带电体
当通过人体的电流达到100毫安时，短时间
内人就会窒息致死。
人体的安全电压是：不高于36V一、什么是触电？二、触电的形式：想救我，
给我穿上绝缘鞋
或给我一张干燥的木凳吧 绝缘体二、触电的形式：二、触电的形式：四、用电原则：请勿接触低压带电体
请勿靠近高压带电体
（低压勿摸，高压勿近）小结：家庭电路由哪些部分组成？
电能表是测什么的呢？“220V 5A”表示什么？
保险丝的材料和作用？
三孔插座的第三个孔是接什么的？
测电笔是用来测什么的？怎样使用？
什么叫触电？
触电的形式有哪几种？
用电的原则是什么？
