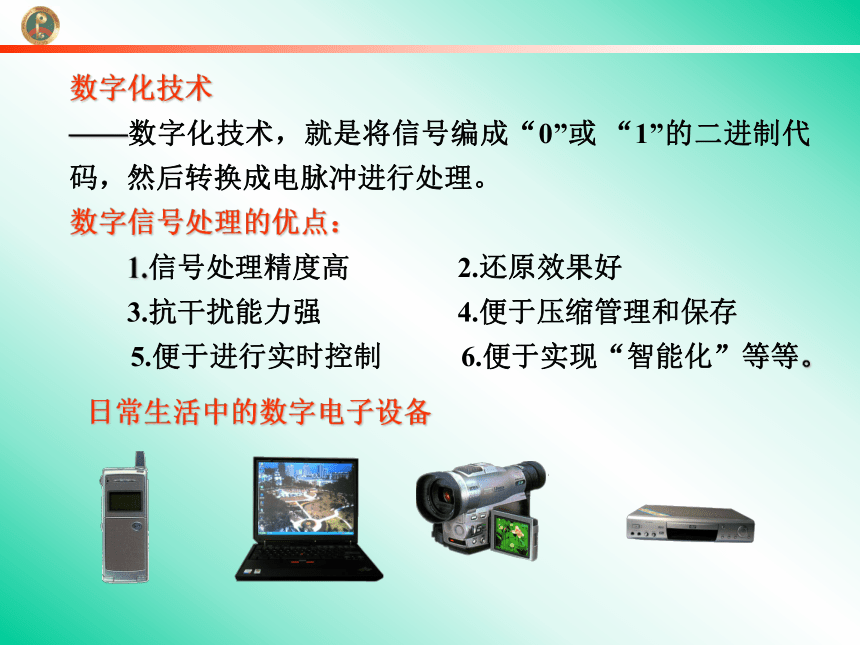

课件13张PPT。第六节 走进门电路数字化技术
——数字化技术，就是将信号编成“0”或 “1”的二进制代码，然后转换成电脉冲进行处理。
数字信号处理的优点：
1.信号处理精度高 2.还原效果好
3.抗干扰能力强 4.便于压缩管理和保存
5.便于进行实时控制 6.便于实现“智能化”等等。日常生活中的数字电子设备门电路——用来实现基本逻辑功能的电子电路。是一种具有一个或多个输入端，只有一个输出端的开关电路。
门电路可以由二极管、三极管等分立元件构成，也可以制成集成电路。
基本的门电路有三种类型：

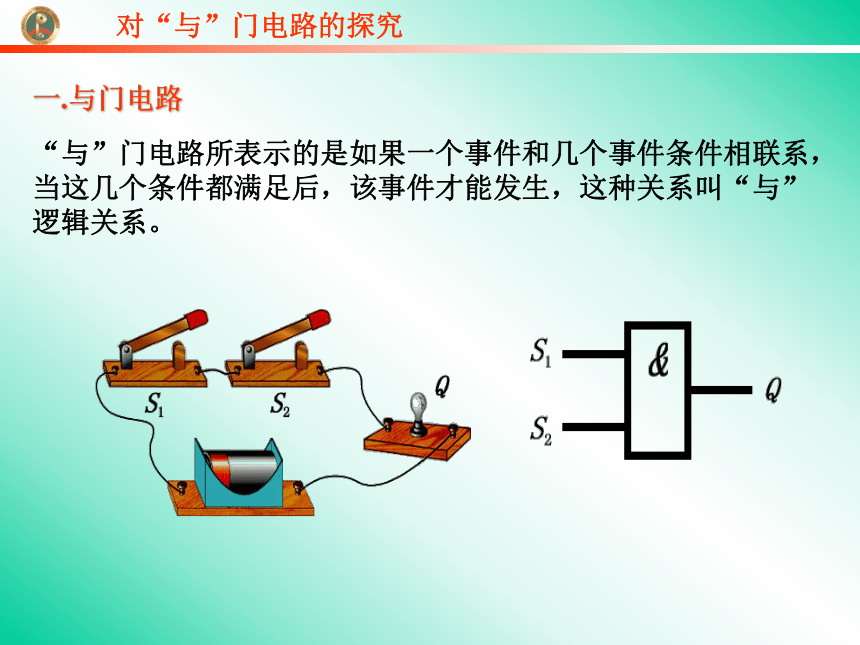

与门电路 或门电路 非门电路。对“与”门电路的探究一.与门电路

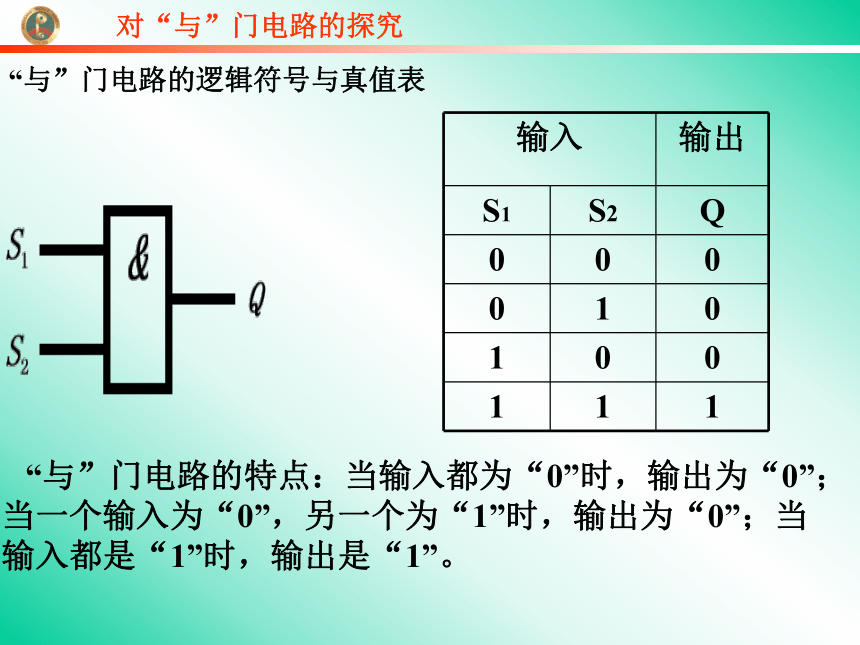

“与”门电路所表示的是如果一个事件和几个事件条件相联系，当这几个条件都满足后，该事件才能发生，这种关系叫“与”逻辑关系。对“与”门电路的探究“与”门电路的逻辑符号与真值表 “与”门电路的特点：当输入都为“0”时，输出为“0”；当一个输入为“0”，另一个为“1”时，输出为“0”；当输入都是“1”时，输出是“1”。对“或”门电路的探究二.或门电路

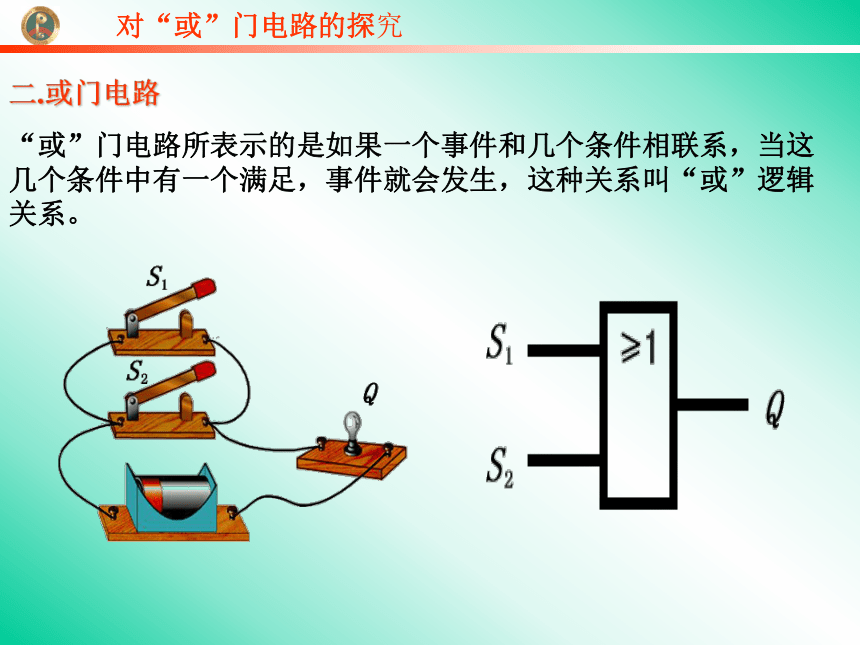

“或”门电路所表示的是如果一个事件和几个条件相联系，当这几个条件中有一个满足，事件就会发生，这种关系叫“或”逻辑关系。对“或”门电路的探究“或”门电路的逻辑符号与真值表。“或”门电路的特点：当输入都为“0”时，输出为“0”；当一个输入为“0”时，另一个输入为“1”时，输出为“1”；当输入都为“1”时，输出为“1”。对“非”门电路的探究三.非门电路
在“非”门电路中，输入和输出状态刚好相反
“非”逻辑即关系“反相”。 “非”逻辑符号——1“非”门电路的逻辑符号与真值表“非”门电路只有一个输入端，其输出恰好与输入相反，因此，“非”门电路也称为反相器，其电路特点为：当输入为“0”时，输出为“1”；当输入为“1”时，输出为“0”。对“非”门电路的探究 1、在逻辑门电路中，何种逻辑门电路中当所有输入均为“0”时，输出不是“1”（ ）
A “与”门电路 B “或”门电路
C “非”门电路 D 以上均可选
2、热水器在使用时，只有在既没有熄火又没有停水的情况下才能使热水器工作，这种情况若用逻辑关系来表示，属于哪种逻辑（ ）
A “与”逻辑 B “或”逻辑
C “非”逻辑 D 以上均不是3、下列是逻辑门真值表中的一些数值的说法，其中正确的是（ ）
A 在“与”门中，当S1=0、S2=1时，Q=0
B 在“或”门中，当S1=0、S2=1时，Q=0
C 在“或”门中，当S1=1、S2=0时，Q=1
D 在“非”门中，当输入为“0”时，输出必为“1”4、某商场为了统计每天进入商场的人数，在商场的4个入口的踏脚板下装了感应开头，当任一门口有顾客进入，感应开头接通，信号输入同一个计数器计数1次，这4个感应开关与计数器之间的逻辑门电路是（ ）

A “与”门 B “或”门
C “非”门 D “与非”门 5、“与非”门的一端输入是低电位，则非门的输出系统端为（ ）
A 低电位
B 高电位
C 另一端输入低电压时，非门输
出端为高电位
D 另一端输入高电压时，非门输
出端为高电位
