1.4从三个方向看物体的形状课件

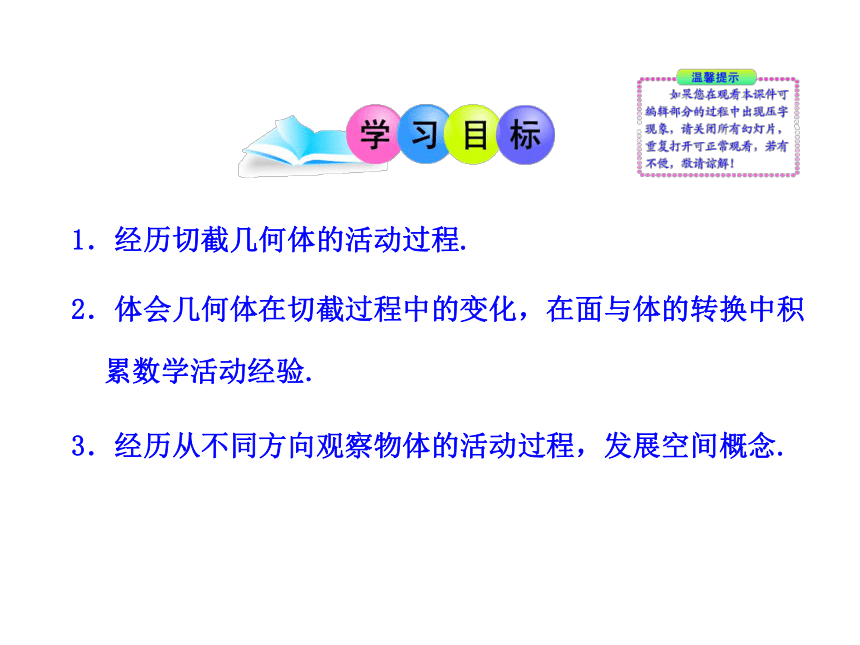

课件43张PPT。4 从三个方向看物体的形状1．经历切截几何体的活动过程.
2．体会几何体在切截过程中的变化，在面与体的转换中积累数学活动经验.

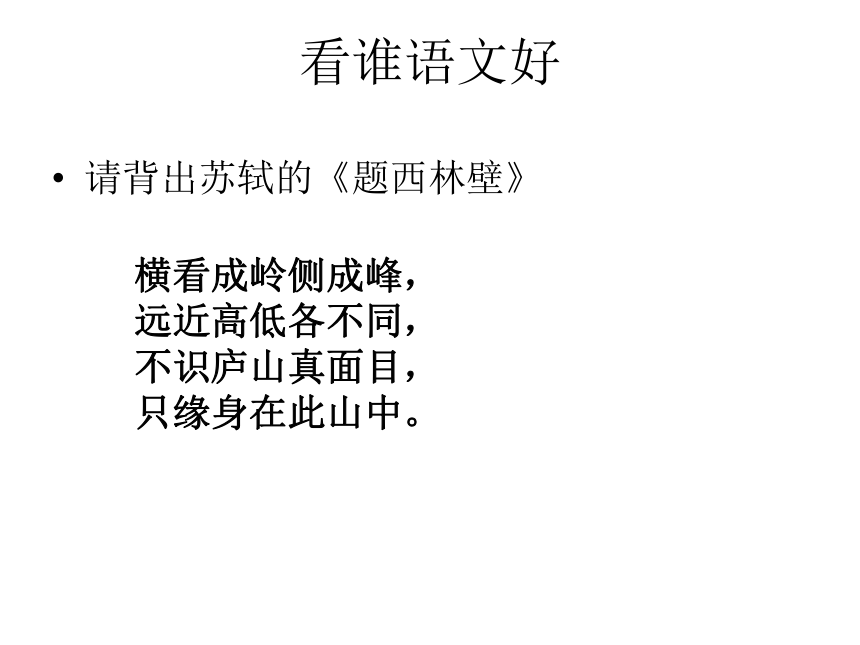

3．经历从不同方向观察物体的活动过程，发展空间概念. 从不同方向看 从正面看从右面看从左面看从后面看看谁语文好请背出苏轼的《题西林壁》横看成岭侧成峰，
远近高低各不同，
不识庐山真面目，

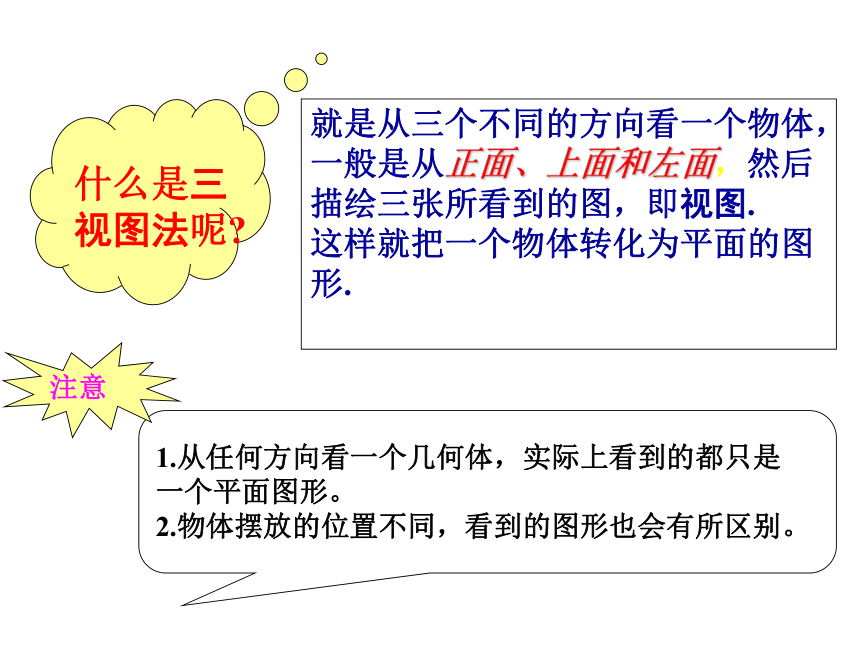

只缘身在此山中。就是从三个不同的方向看一个物体，一般是从正面、上面和左面，然后描绘三张所看到的图，即视图.
这样就把一个物体转化为平面的图形.
1.从任何方向看一个几何体，实际上看到的都只是
一个平面图形。

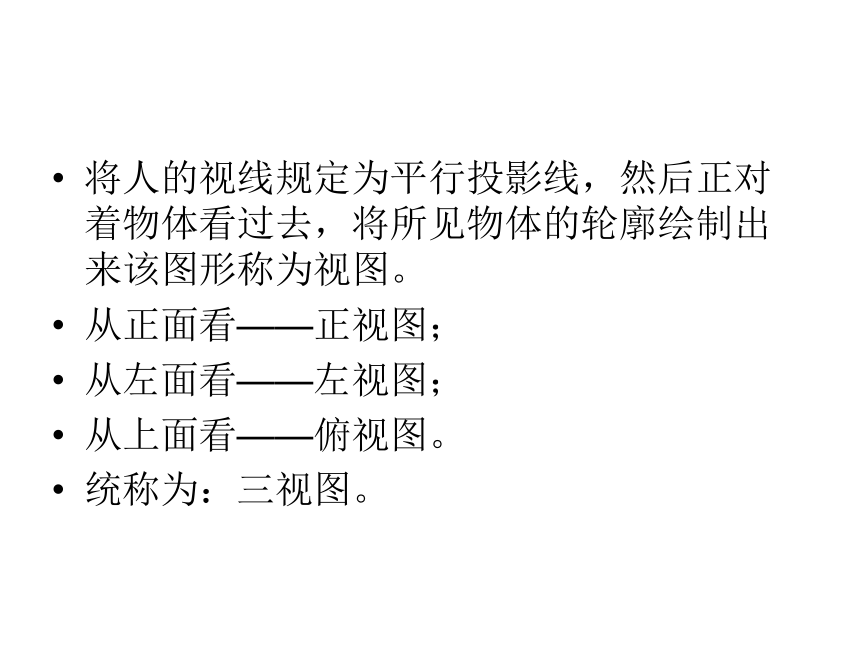

2.物体摆放的位置不同，看到的图形也会有所区别。注意将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓绘制出来该图形称为视图。

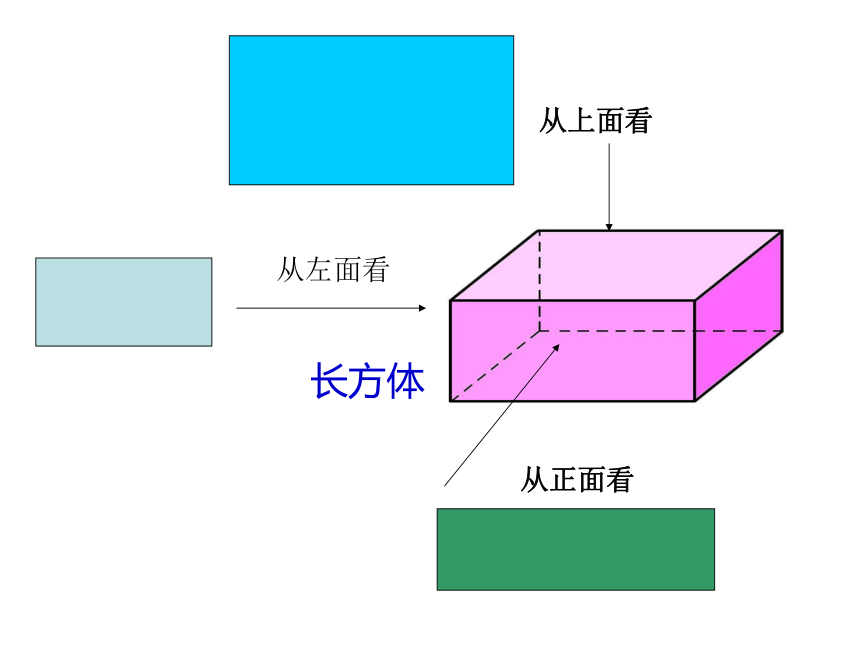

从正面看——正视图；
从左面看——左视图；
从上面看——俯视图。

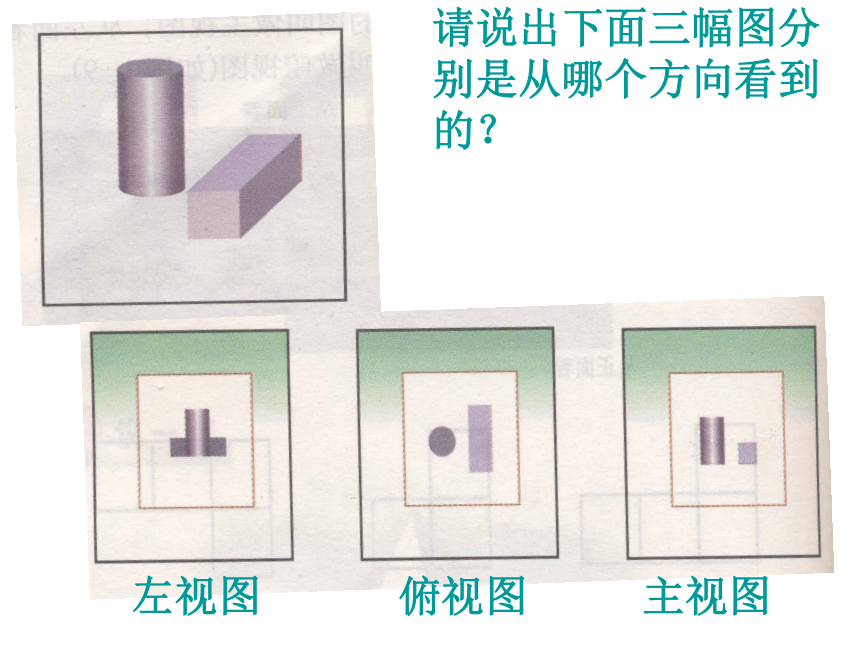

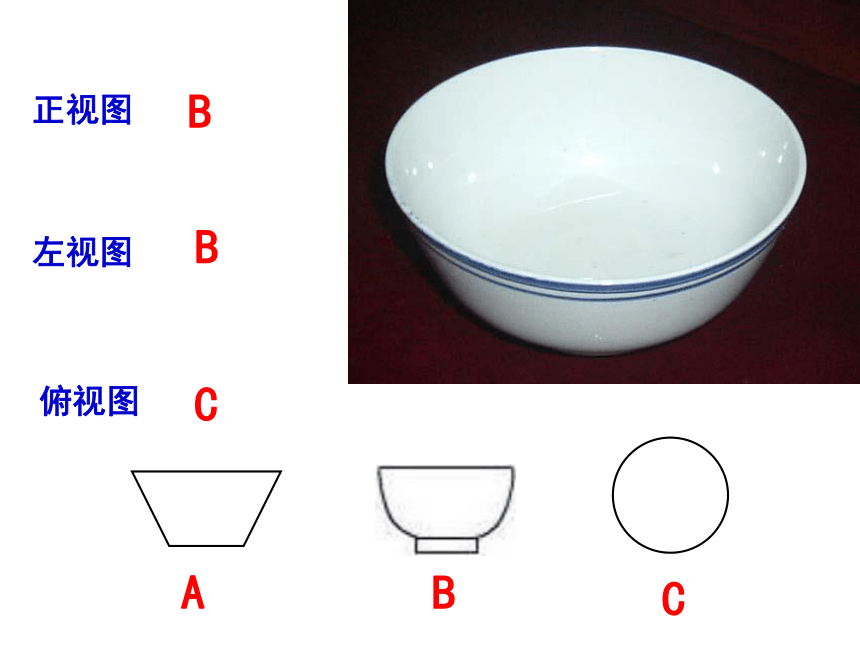

统称为：三视图。请说出下面三幅图分别是从哪个方向看到的？左视图俯视图主视图俯视图左视图正视图ABCBCB从正面看从左边看从上面看从左面看
圆柱,圆锥三视图主视图左视图俯视图主视图左视图俯视图实心点一定要画！（如圆台）球的三视图老师提示:画三视图要认真准确主视图左视图俯视图左上正请说出下面三幅图分别是从哪个方向
看到的？从左面看从正面看从上面看从三个方向看同一几何体从正面看从左面看从上面看从正面看从左面看从上面看【例1】画出几何体的形状图1．画出几何体的形状图从正面看从左面看从上面看2．画出几何体的形状图3．画出几何体的形状图将下面四个正方体摆放在一起有几种不同摆放方法？摆放方式及形状图举例⑴⑵摆放方式及形状图举例 一辆汽车从小明的面前经过，小明拍摄了一组照片，
请按照汽车被摄入镜头的先后顺序给下面的照片编号，并
与同伴交流.
下面是右图几何
体的主视图是（ ）
B看 谁 找 得 快 如左图：左视图是（ ），
主视图是（ ），
俯视图是（ ）。
BAD看 谁 找 得 快练习1：画出右图几何体的主视图、左视图、俯视图。主视图 左视图 俯视图练习2：画出下图几何体的主视图、
左视图、俯视图。主视图 左视图 俯视图从三个方向看 你能由下面的三视图猜出对应几何体的形状吗？看 谁 找 得 快 下面是由7块小正方体木块堆成的物体,从三个方向看到的图形如下,请同学们说出该几何体的摆放情况?主视图左视图俯视图每日一题
如图是几个正方体所组成的几何体的俯视图，小正方形中的数字表示该位置小正方块的个数.请画出这个几何体的主视图和左视图.1.（宁德·中考）如图所示几何体，从上面看是（ ）．【解析】选D.从上面看是左中右三个小正方形组成的图形，注意从上面看与高度无关． ↗
正面A.B.C.D.2.（盐城·中考）下列四个几何体中，从正面看、从左面看、从上面看完全相同的是（ ）．
A．圆锥 B．圆柱 C．球 D．三棱柱【解析】选C.球的三形状图均为圆．3.（宜宾·中考）如图是由若干个大小相同的小正
方体堆砌而成的几何体．那么其三种形状图中面积最小的
是（ ）.
A．从正面看 B．从左面看
C．从上面看 D．三种一样从正面看 从上面看 从左面看【解析】选B.形状图的考查：主要考查学生对物体的多方面观察的能力，一般要求学生能够通过观察事物，画出示意图，本题只要学生画出三种形状图，比较即可得出结论.三形状图如下：4.（咸宁·中考）一个几何体的三形状图完全相同，该几何体可以是 ．（写出一个即可）【解析】球、正方体的三形状图完全相同，因此该几何体可以是球或正方体．答案：球、正方体等（写一个即可）从正面看从左面看5.（河南·中考）如图是由大小相同的小正方体组成的简单几何体的从正面看和从左面看的形状图，那么组成这个几何体的小正方体的个数最多为________．【解析】根据这两种形状图，不难想到从上面看时如图的几何体块数最多，即7块.答案：7A.甲在丁的对面，乙在甲的左边，
丙在丁的右边
B.丙在乙的对面，丙的左边是甲，
右边是乙
C.甲在乙的对面，甲的右边是丙，
左边是丁
D.甲在丁的对面，乙在甲的右边，
丙在丁的右边
（D）.甲乙丙丁几何体只要一门科学分支能提出大量的问题, 它就充满着生命力, 而问题缺乏则预示独立发展的终止或衰亡. ——希尔伯特
