通用技术 1.3结构的稳定性课件

课件31张PPT。宋祖英-小背篓.wma欢迎光临第三节

结构的稳定性超
高
的
车
辆
容
易
翻
倒

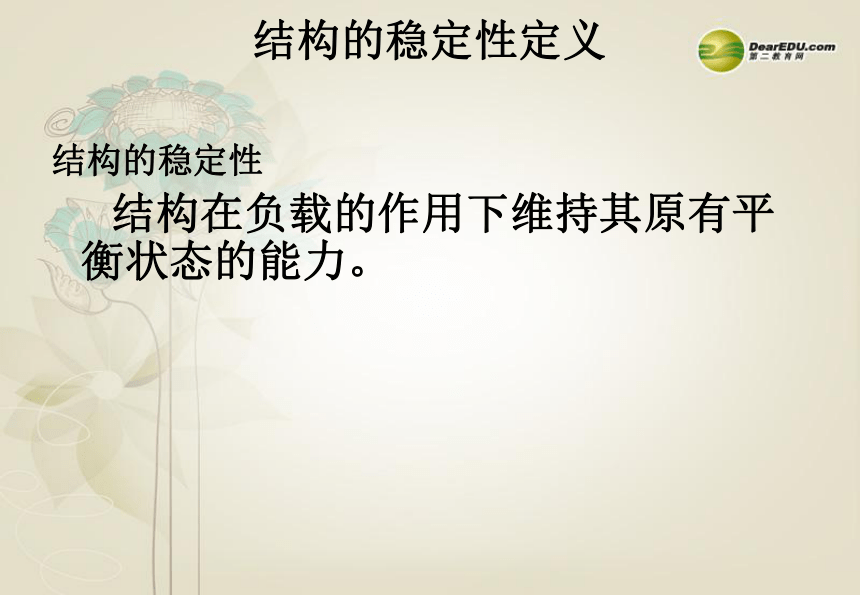

大风吹歪的大树结构的稳定性定义结构的稳定性

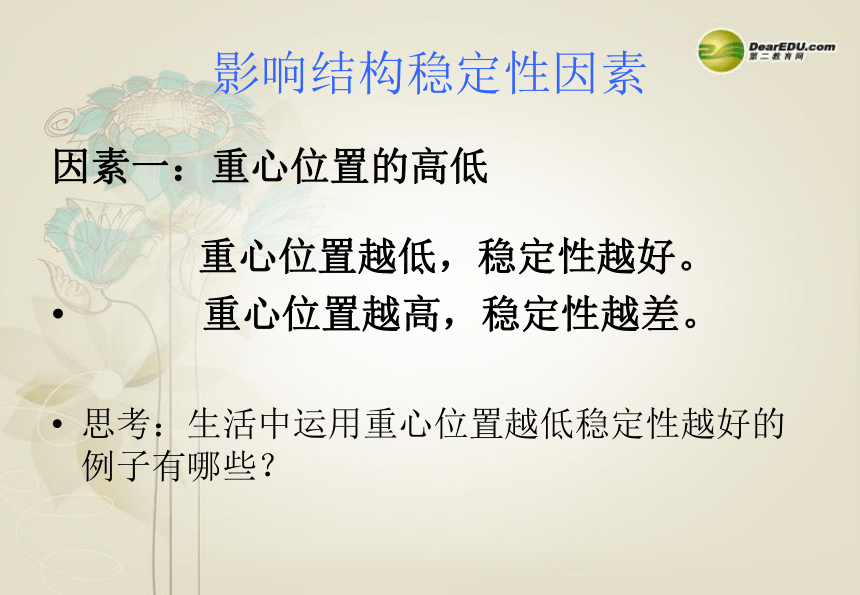

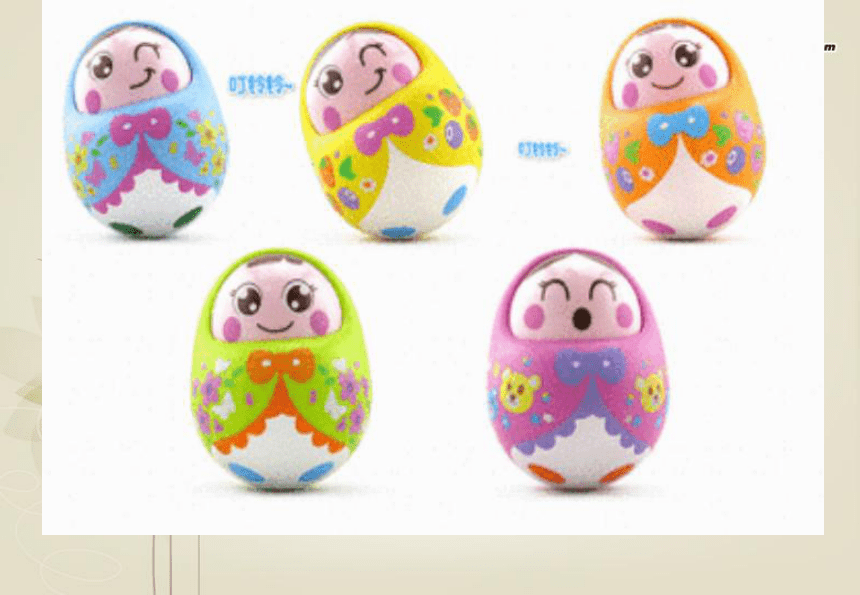

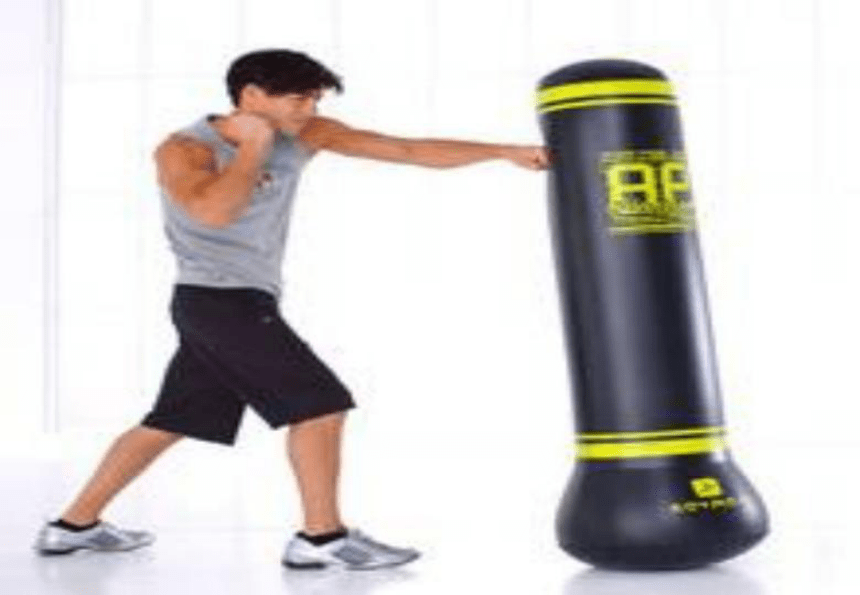

结构在负载的作用下维持其原有平衡状态的能力。不倒翁为什么不倒影响结构稳定性因素因素一：重心位置的高低

重心位置越低，稳定性越好。
重心位置越高，稳定性越差。
思考：生活中运用重心位置越低稳定性越好的例子有哪些？

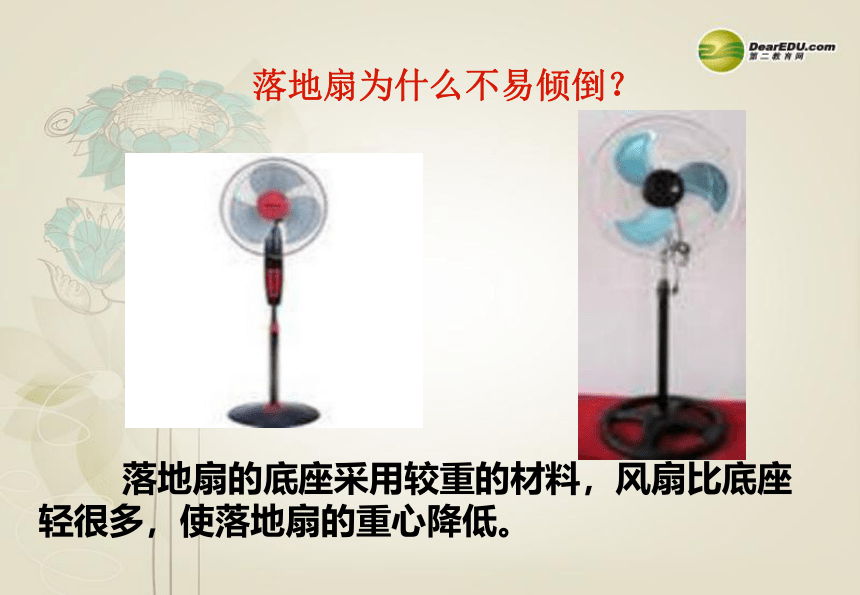

落地扇为什么不易倾倒？ 落地扇的底座采用较重的材料，风扇比底座轻很多，使落地扇的重心降低。 影响结构稳定性因素
接触面：结构与地面接触所形成的面

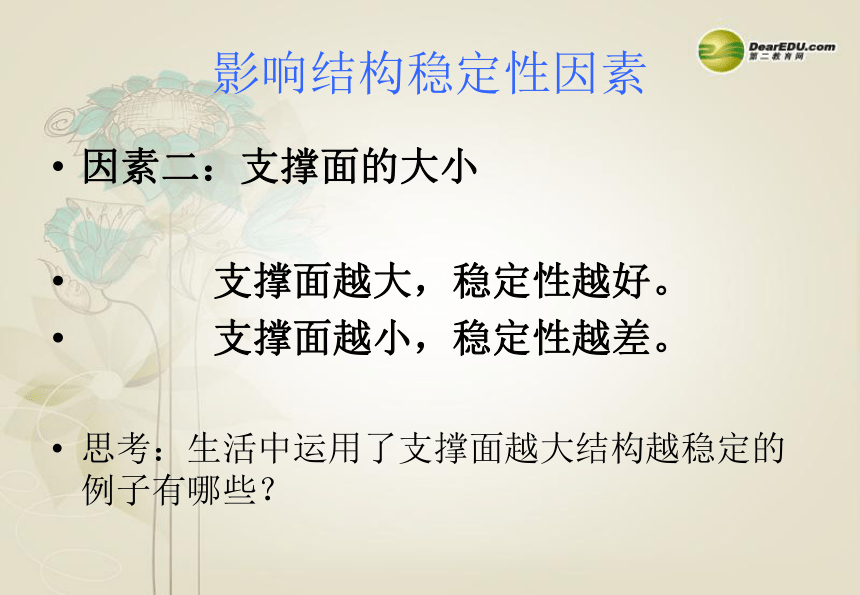

支撑面：结构与地面接触的支撑点连接所形成的面影响结构稳定性因素因素二：支撑面的大小
支撑面越大，稳定性越好。
支撑面越小，稳定性越差。
思考：生活中运用了支撑面越大结构越稳定的例子有哪些？
想一想：为什么大坝的横截面总是建成梯形的？A.落地电风扇或者宾馆里的落地灯，它们都有一个比较大的底座。结构的底座，结构与地面接触所形成的支撑面大,结构稳定 。结构体平衡的基本条件：
重心所在点的垂线应落在结构支撑面内 通过分析长方体重心的垂线位置与稳定性示意图，使学生容易理解，比萨斜塔不倒的原因是它的重心所在点的垂线落在塔的底面的范围内。当塔倾斜到一定程度，重心的垂线不再落在塔的底面时，塔就会倾倒。结构重心的位置：结构重心所在点的垂线是否落在结构底面的范围内，落在就是稳定的，没有就是不稳定的。 辽宁瑞州古塔，现存塔身高10米，塔身向东北方向倾斜12度，塔尖水平位移1.7米。该塔建成之后虽几经地震与洪水破坏，却始终斜而不倒，堪称奇迹。 小资料：中国的斜塔影响结构稳定性因素
A字形梯为什么载人时能够保持稳定？如果没有梯子中间的拉杆将会怎么样？
一般情况下，梯子打开的时候，梯面与地面组成三角形，梯子本身就能站得稳。当连接两个梯面的横杆拉直时，两个梯面的上半部分就与横杆构成了稳定的三角形，这就进一步加强了梯子的稳定性，保证梯子能承受人体的压力。如果没有梯子中间的拉杆，载人时就不能保持稳定。
影响结构稳定性因素因素三：结构的形状

三角形更具有稳定性
思考：生活中运用了三角形更具有稳定性的例子有哪些？
因为三角支架与地面有三个接触点，形成的三角形结构使照相机的支撑架更容易稳定。影响结构稳定性因素临时摆放的屏风为什么摆成Ｚ字型影响结构稳定性因素静态的自行车是如何保持稳定的？自行车的双脚支撑自行车的单脚支撑影响结构稳定性因素
因素一：重心位置的高低
因素二：支撑面的大小
因素三：结构的形状
影响结构稳定性的因素是相互关联的，需要综合考虑各种因素来讨论结构的稳定性。影响结构稳定性因素想一想：
怎样让遮阳伞更稳定？不稳定的结构应用：１.倒置的啤酒瓶可以预报地震。2、候风地动仪 我国汉代科学家张衡(78-139)在公元132年利用减小稳定性的原理制成了测定地震震源方向的灵敏仪器——候风地动仪。 候风地动仪内部的中央有一根竖立的铜柱，叫做柱摆，原名都柱。都柱的重心高、支面小，因此稳定程度很小，受到轻微的振动就容易倾斜。 不稳定结构的利用跨
栏练习:(1)在拥挤的公共汽车上已没有座位，你必须站着，而扶手你让给了旁边的老人，你在公共汽车上要如何才能保持自己的没摔倒？人的身体的稳定性取决于支撑面的大小和人体姿势重心的高低，在一定范围内，两脚分得越开，则重心越低，支撑面变大，越稳定！要提高这种篮球架的稳定性可以怎么做？ 在篮球底座上加些比较重的石板之类的重物。是为了使篮球架的重心向后偏移，重心所在点的垂线落在结构底面的范围内，达到结构稳定的基本条件。还有什么方法吗？可以增大底座与地面的接触面，这样也可以使重心所在点的垂线落在结构底面的范围内。
