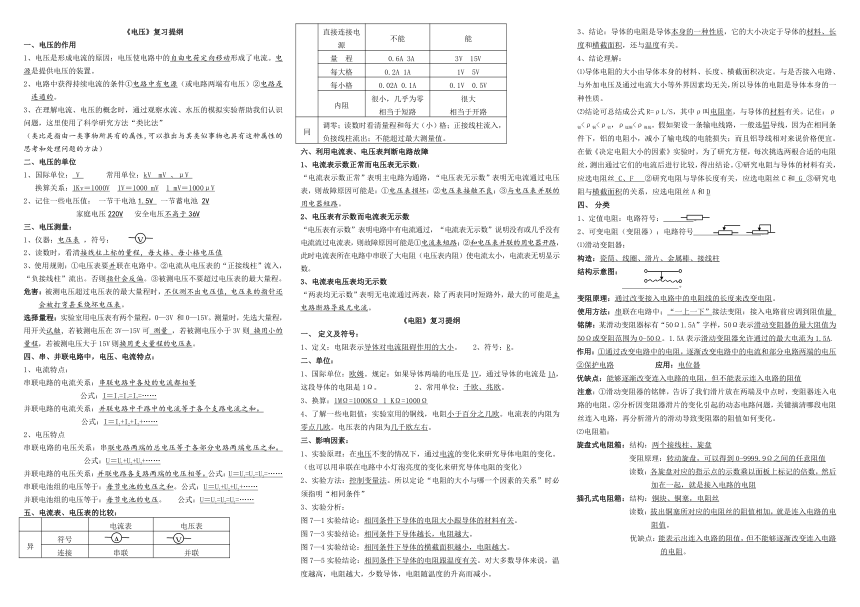

图片预览
文档简介
《电压》复习提纲
一、电压的作用
1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。
2、电路中获得持续电流的条件①电路中有电源（或电路两端有电压）②电路是连通的。
3、在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”
（类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法）
二、电压的单位
1、国际单位： V 常用单位：kV mV 、μV
换算关系：1Kv＝1000V 1V＝1000 mV 1 mV＝1000μV
2、记住一些电压值： 一节干电池1.5V 一节蓄电池 2V
家庭电压220V 安全电压不高于36V
三、电压测量：
1、仪器：电压表 ，符号：
2、读数时，看清接线柱上标的量程，每大格、每小格电压值
3、使用规则：①电压表要并联在电路中。②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。③被测电压不要超过电压表的最大量程。
危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
选择量程：实验室用电压表有两个量程，0—3V 和0—15V。测量时，先选大量程，用开关试触，若被测电压在3V—15V可 测量 ，若被测电压小于3V则 换用小的量程，若被测电压大于15V则换用更大量程的电压表。
四、串、并联电路中，电压、电流特点：
1、电流特点：
串联电路的电流关系：串联电路中各处的电流都相等
公式：I＝I1=I2=I3=……
并联电路的电流关系：并联电路中干路中的电流等于各个支路电流之和。
公式：I＝I1+I2+I3+……
2、电压特点
串联电路的电压关系：串联电路两端的总电压等于各部分电路两端电压之和。 公式：U＝U1+U2+U3+……
并联电路的电压关系：并联电路各支路两端的电压相等。公式：U＝U1=U2=U3=……
串联电池组的电压等于：每节电池的电压之和。公式：U＝U1+U2+U3+……
并联电池组的电压等于：每节电池的电压。 公式：U＝U1=U2=U3=……
五、电流表、电压表的比较：
电流表 电压表
异 符号
连接 串联 并联
直接连接电源 不能 能
量 程 0.6A 3A 3V 15V
每大格 0.2A 1A 1V 5V
每小格 0.02A 0.1A 0.1V 0.5V
内阻 很小，几乎为零相当于短路 很大相当于开路
同 调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量值。
六、利用电流表、电压表判断电路故障
1、电流表示数正常而电压表无示数：
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
2、电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
3、电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。
《电阻》复习提纲
1、 定义及符号：
1、定义：电阻表示导体对电流阻碍作用的大小。 2、符号：R。
二、单位：
1、国际单位：欧姆。规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω。 2、常用单位：千欧、兆欧。
3、换算：1MΩ=1000KΩ 1 KΩ=1000Ω
4、了解一些电阻值：实验室用的铜线，电阻小于百分之几欧。电流表的内阻为零点几欧。电压表的内阻为几千欧左右。
三、影响因素：
1、实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。（也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）
2、实验方法：控制变量法。所以定论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”
3、实验分析：
图7—1实验结论：相同条件下导体的电阻大小跟导体的材料有关。
图7—3实验结论：相同条件下导体越长，电阻越大。
图7—4实验结论：相同条件下导体的横截面积越小，电阻越大。
图7—5实验结论：相同条件下导体的电阻跟温度有关。对大多数导体来说，温度越高，电阻越大，少数导体，电阻随温度的升高而减小。
3、结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。
4、结论理解：
⑴导体电阻的大小由导体本身的材料、长度、横截面积决定。与是否接入电路、与外加电压及通过电流大小等外界因素均无关，所以导体的电阻是导体本身的一种性质。
⑵结论可总结成公式R=ρL/S，其中ρ叫电阻率，与导体的材料有关。记住：ρ银<ρ铜<ρ铝，ρ锰铜<ρ镍隔。假如架设一条输电线路，一般选铝导线，因为在相同条件下，铝的电阻小，减小了输电线的电能损失；而且铝导线相对来说价格便宜。
在做《决定电阻大小的因素》实验时，为了研究方便，每次挑选两根合适的电阻丝，测出通过它们的电流后进行比较，得出结论。①研究电阻与导体的材料有关，应选电阻丝 C、F ②研究电阻与导体长度有关，应选电阻丝C和 G ③研究电阻与横截面积的关系，应选电阻丝A和D
4、 分类
1、定值电阻：电路符号： 。
2、可变电阻（变阻器）：电路符号 。
⑴滑动变阻器：
构造：瓷筒、线圈、滑片、金属棒、接线柱
结构示意图：
。
变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。
使用方法：串联在电路中；“一上一下”接法变阻：接入电路前应调到阻值最
铭牌：某滑动变阻器标有“50Ω1.5A”字样，50Ω表示滑动变阻器的最大阻值为
50Ω或变阻范围为0-50Ω。1.5A表示滑动变阻器允许通过的最大电流为1.5A.
作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压
②保护电路 应用：电位器
优缺点：能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值
注意：①滑动变阻器的铭牌，告诉了我们滑片放在两端及中点时，变阻器连入电路的电阻。②分析因变阻器滑片的变化引起的动态电路问题，关键搞清哪段电阻丝连入电路，再分析滑片的滑动导致变阻器的阻值如何变化。
⑵电阻箱：
旋盘式电阻箱：结构：两个接线柱、旋盘
变阻原理：转动旋盘，可以得到0-9999.9Ω之间的任意阻值
读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻
插孔式电阻箱：结构：铜块、铜塞，电阻丝
读数：拔出铜塞所对应的电阻丝的阻值相加，就是连入电路的电阻值。
优 优缺点：能表示出连入电路的阻值，但不能够逐渐改变连入电路的电阻。
《电压、电阻》练习题
一、单项选择题
1．关于电压，下列说法正确的是（ ）
A．电压是产生电流的原因 B．电压能使正负电荷向同一方向定向移动
C．电路两端有电压，电路中一定有电流 D．有自由电荷发生移动的电路中一定有电压
2．下列说法正确的是（ ）
A．只要电路中有电源，就能形成电流 B．电源是提供电压的装置
C．干电池的个子越大，电压也越大 D．电源是提供电流的装置
3．如下图所示，用电压表能测出L1两端电压的是（ ）
A B C D
4．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是：（ ）
A．一定是串联 B．一定是并联 C．串联、并联都有可 D．无法判断
5．如图1所示电路，电压表、导线、开关、蓄电池
均完好，当开关闭合后，产生的现象是：（ ）
A．电压表被烧毁 B．电压表指针明显偏转
C．电压表指针不动 D．电源被短路
6．小新同学按图2所示电路连接好实物，闭合开关
发现灯不亮，电流表无示数，电压表指针有明显
偏转，你认为电路故障可能是：（ ）
A．灯座短路 B．灯丝烧断 C．电流表断路 D．电流表短路
7．在图3中，三个电压表测量的读数分别为U1、U2、U3，则三
个电压之间的关系是（ ）
A．U1= U2= U3 B．U1 + U2= U3
C．U1= U2< U3 D．U1 + U2> U3
9．下列关于电池的连接的说法中正确的是 （ ）
A．由 n个电压都是1.5伏电池串联后，总电压为n ×1.5V
B．n个电压都是U的电池串联后，总电压为U / n
C．n个电压都是U的电池并联后，总电压为U / n
D．n个电压都是U的电池并联后，总电压为U n
10．如下图所示，电压表测L2两端的电压，哪一个是正确的？（ ）
11．学生实验用的电压表，当使用“+”和“15”两个接线柱时，电压表的量程和最小刻度分别是（ ）
A．15V，0.5V B．15V，1V C．3V，0.1V D．3V，0.05V
12．如右图所示，将电压表先后并接在AB处，BC处，AC处，
当开关闭合后，电压表读数最大时，是接在（ ）
A．AC处 B．AB处 C．BC处
13．如下图所示，甲、乙、丙是用电压表测并联电路电压的
三种接法，则下列说法正确的是（ ）
A．三种接法测得结果不同
B．只有乙接法测得结果正确
C．甲和丙的结果之和等于乙的结果
D．三种接法测得的结果一样
二、填空题
1．语言复读机工作时需要6Ｖ的电源，这可以由 节干电池 联而成。
2．0.5分钟内通过导体横截面的电量是60库，则导体中的电流是 安，合 毫安．
3．电压是电路中产生 的原因，电压是由 提供的，在电路正常工作时，它把其他形式的能转化成 ．
4．一节干电池的电压是 伏，一节蓄电池的电压是 伏， 家庭电路的电压是 伏．使用电压表测量电路电压 时，应把它与被测电路 联，被测电压不允许超过它的 ．
5．学生用的电压表有两个量程，它们分别是 和 ，最小刻度分别是 和 ．如图1所示，电压表的示数为 伏．
6．学生实验常用的电压表有 个接线柱，有 个量程，如果被测电路两端电压约4.5V，那么应选量程是 的电压表。
7．如右图所示的表盘，读数的数值用 作单位，所选择的量程是 ，此时指针的示数为 。改用另一量程，若指针的位置不变，那么读数是 ，分度值是 。
三、实验作图题
1．如图7，将L1、L2组成串联电路，用电压表V1测量L1两端的电压，V2测量L2两端的电压，请把图中的实物连接好，并按连接好的实物图在方框内画出电路图．
2．如图所示的实验器材如何连接才能使灯L1和灯L2并联在电路中，并能用电流表测灯L1的电流，用电压表测灯L2两端的电压？ （1）完成实物连接（元件位置不能变动，连线不要交叉） （2）如果灯L2电压是6伏，在下图表盘中画出所选的量程和指针所指位置。
V
A
V
图1
图2
图3
V2
R1
S
V1
R2
V3
L2
L1
S
+
D
-
V
L2
L1
S
+
C
-
V
L2
L1
S
+
B
-
V
L2
V
L1
S
+
-
A
A
B
C
L1
L2
S
V
乙
V
甲
V
丙
3
15
V
0
0
1
2
3
5
10
15
图1
图7
L2
L1
