13.2让电灯发光

福州民族中学 谢祥兴 2009.9.14
§13.2 让电灯发光
【教学目标】
知识与技能：
1、了解电路的组成，形成电路的概念。
2、了解通路、开路、短路，认识短路的危害。
3、认识电路元件及其符号，会读、会画简单的电路图。
过程与方法：
通过实验探究培养学生的分析归纳能力。
情感态度与价值观：
通过实验探究培养学生的竞争意识与合作精神，安全操作意识。
【教学重点】
1、认识简单电路，了解电路的组成，识别通路、开路、短路，认识短路的危害，动手连接简单电路和学会画电路图。
2、经历从实验中归纳结论的过程，形成安全操作的初步意识。
【教学难点】
让学生较规范的画出电路图（和对短路的识别）。
【教学准备】
演示用器材：两节干电池、电路板、灯座，两个小灯泡、开关、导线若干、蓄电池、电路图符号挂图。
学生用器材：一节干电池、电路板、灯座、小灯泡、开关、导线若干。
【教学方法】启发引导，实验探究，交流讨论
【课时数】 1课时
【教学过程】
引言
讲述：我们家里的电灯一按开关就能发光照亮房间，为什么按开关后电灯会发光呢？
这里要先讲几个概念.
一、电流
1、定义：电荷的定向移动形成电流
注：该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
2、方向的规定:把正电荷移动的方向规定为电流的方向
负电荷定向移动的方向与电流方向相反。
那么在电路中电荷定向移动，就具有了动能，经过灯丝后和里面的分子碰撞，由于碰撞分子运动就剧烈，温度升高，温度500℃以下的物体发射红外光为主，人眼看不见，随着温度升高，物体开始由暗红色，而后逐渐变黄，再由黄变白。这样就能照亮房间了。
讲述：那么现在利实验桌上有两节干电池，带灯座的小灯泡，开关和导线若干，你怎样可以使小灯泡发光？大家试着把它们连接起来。
注意：不要将电池的两端连在一起！比一比，看谁最先让小灯泡发光。
如果做成功了这个实验，你就已经连接一个虽然简单当却完整的电路。
二、电路
1、定义：用导线把电源，用电器、开关连结起来组成的电流通路就称为电路。电路由电源、用电器、开关、导线四部分组成。
讲述：你见过的电源、用电器、开关、导线有哪些？
学生回答：
电源：蓄电池、发电机等；
用电器：电风扇、电视机等；
开关：声控开关、光控开关等；
导线：铅、合金、铝等
2、电路各部分的作用
（1）电源
①、定义：能够提供持续电流的装置叫电源。如干电池，蓄电池，发动机等
②、作用：使电路中保持持续的电流，为电路提供电能。从能量转化观点看，电源是把其他形式的能转化为电能的装置。例如干电池和蓄电池对外供电是将化学能转化为电能。
（2）、用电器：定义：用电来工作的设备。
工作时：将电能—→其他形式的能。
（3）开关：控制电路的通断。
（4）导线：连接电源、用电器、开关、构成电流的通路。
二、通路、开路和短路

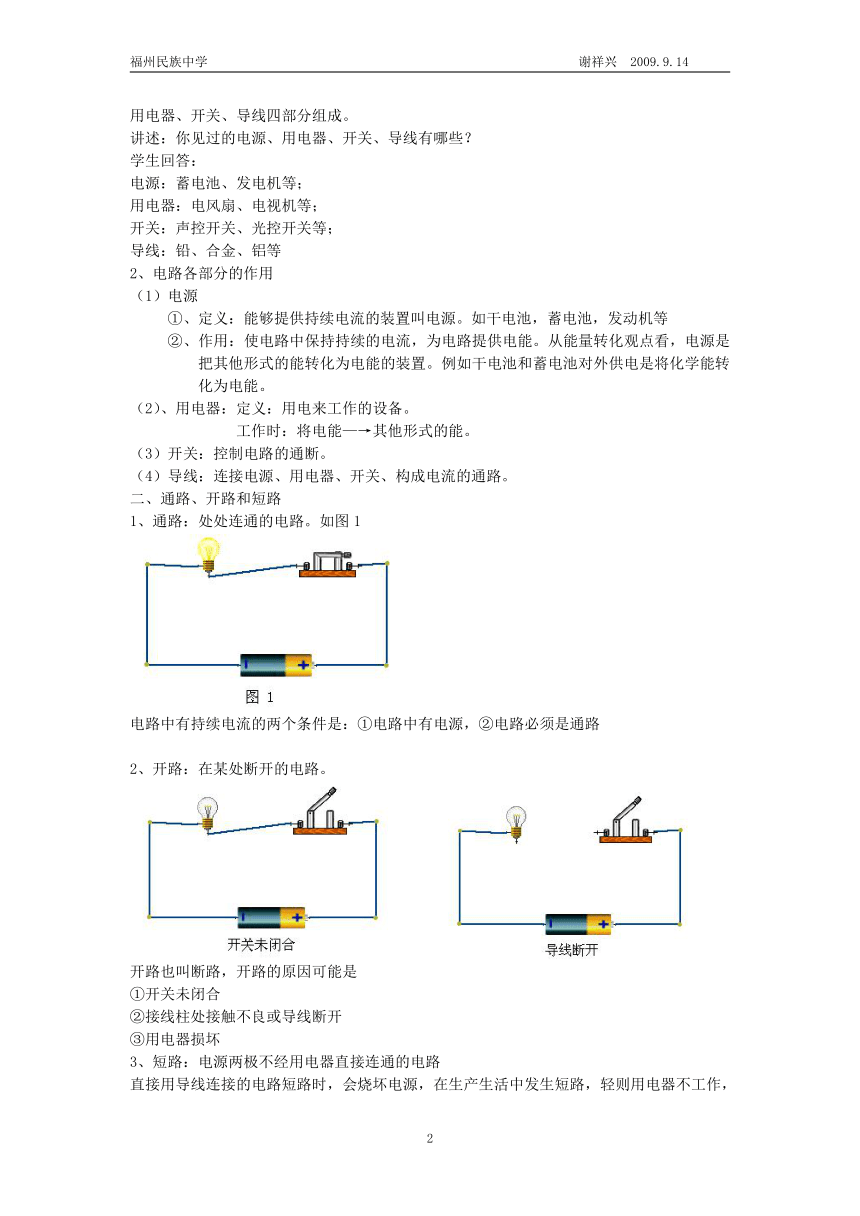

1、通路：处处连通的电路。如图1
电路中有持续电流的两个条件是：①电路中有电源，②电路必须是通路
2、开路：在某处断开的电路。
开路也叫断路，开路的原因可能是
①开关未闭合
②接线柱处接触不良或导线断开
③用电器损坏
3、短路：电源两极不经用电器直接连通的电路
直接用导线连接的电路短路时，会烧坏电源，在生产生活中发生短路，轻则用电器不工作，重则引起火灾。
课下思考题：短路时电路中电流为什么会很大？
三、电路图
讲述：为了便于设计，安装，维修电路，便于认识电路的连接情况，我们需要用到电路图
1、定义：用规定的符号表示电路连接情况的图叫做电路图。
2、注意事项：
（1）电路原件的符号要用统一规定的符号
（2）所画符号和实物的对应性
（3）合理安排电路中元件的符号，使之均匀发布在电路中，具有对称性
（4）电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁，美观，大小比例适中。
四、例题
[例1]电路的短路是指（ ）
A． 断开的电路
B． 连接电路导线最短的电路
C． 电流从电源一极不经过用电器直接流到另一极的电路
D． 把用电器直接接在电源两极上的电路
答案：C
[例2]关于电路的认识，下列说法中，不正确的是（ ）
A．金属中的电流方向跟自由电子定向移动的方向相反
B．在电路中，电源是提供电流的装置
C．短路时电流很大会损坏用电器，有触电的危险
D．一般的电路是由电源、用电器、开关和导线组成的
答案：C
五、作业：万向思维
五、板书设计
一、电流
1、定义：电荷的定向移动形成电流
2、方向的规定:把正电荷移动的方向规定为电流的方向
负电荷定向移动的方向与电流方向相反。
二、电路
1、定义：用导线把电源，用电器、开关连结起来组成的电流通路就称为电路。
2、电路各部分的作用
（1）电源
①、定义：能够提供持续电流的装置叫电源。
②、作用：使电路中保持持续的电流，为电路提供电能。
（2）用电器：
（3）开关：
（4）导线：
二、通路、开路和短路
1、通路：处处连通的电路。
电路中有持续电流的两个条件是：①电路中有电源，②电路必须是通路
2、开路：在某处断开的电路
3、短路：电源两极不经用电器直接连通的电路
三、电路图
【教学反思】
