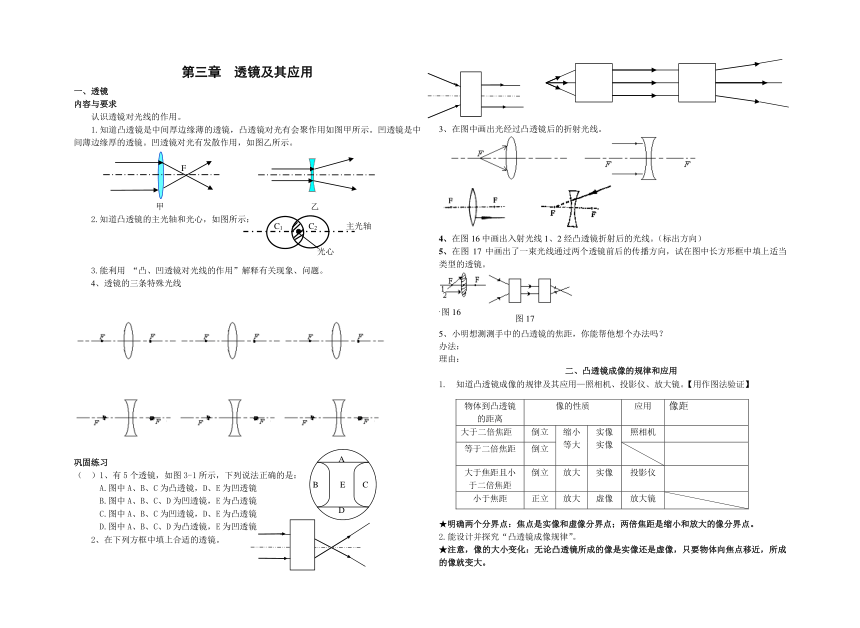

第三章 透镜及其应用
一、透镜
内容与要求
认识透镜对光线的作用。
1.知道凸透镜是中间厚边缘薄的透镜，凸透镜对光有会聚作用如图甲所示。凹透镜是中间薄边缘厚的透镜。凹透镜对光有发散作用，如图乙所示。
甲 乙
2.知道凸透镜的主光轴和光心，如图所示：
3.能利用 “凸、凹透镜对光线的作用”解释有关现象、问题。
4、透镜的三条特殊光线
巩固练习
（ ）1、有5个透镜，如图3-1所示，下列说法正确的是：
A.图中A、B、C为凸透镜，D、E为凹透镜
B.图中A、B、C、D为凹透镜，E为凸透镜
C.图中A、B、C为凹透镜，D、E为凸透镜
D.图中A、B、C、D为凸透镜，E为凹透镜
2、在下列方框中填上合适的透镜。
3、在图中画出光经过凸透镜后的折射光线。
4、在图16中画出入射光线1、2经凸透镜折射后的光线。（标出方向）　
5、在图17中画出了一束光线通过两个透镜前后的传播方向，试在图中长方形框中填上适当类型的透镜。
.
5、小明想测测手中的凸透镜的焦距，你能帮他想个办法吗？
办法：
理由：
二、凸透镜成像的规律和应用
1. 知道凸透镜成像的规律及其应用—照相机、投影仪、放大镜。【用作图法验证】
物体到凸透镜的距离 像的性质 应用 像距
大于二倍焦距 倒立 缩小等大 实像实像 照相机
等于二倍焦距 倒立
大于焦距且小于二倍焦距 倒立 放大 实像 投影仪
小于焦距 正立 放大 虚像 放大镜
★明确两个分界点：焦点是实像和虚像分界点；两倍焦距是缩小和放大的像分界点。
2.能设计并探究“凸透镜成像规律”。
★注意，像的大小变化：无论凸透镜所成的像是实像还是虚像，只要物体向焦点移近，所成的像就变大。
巩固练习：
1、如图所示，在研究凸透镜成像的实验中，保持凸透镜的
位置不变，先后把烛焰放在A、B、C、D、E各点时，
调节光屏位置，则当将烛焰放在 点时，透过透镜将看到 立、 的虚像，根据这一原理制成了 ；将烛焰放在C点时，屏上出现 立、 的 像，根据这一原理制成了 ；将烛焰放在 点时，屏上出现 立、缩小的 像，根据这一原理制成了 。
（ ）2、物体通过凸透镜在光屏上可以看到的像是：
A. 正立、放大的虚像 B. 正立、缩小的实像
C. 倒立的实像 D. 以上说法均不对
（ ）3、一个凸透镜焦距为10cm，若用它看邮票，则邮票到这个凸透镜的距离应是：
A. 10cm　 B. 10cm至20cm C. 小于10cm　 D. 多少都可以
（ ）4、上课时，老师无意中将手指放在正在放映的投影片上，同学们在屏幕上看到的将是：
A. 放大的虚像 B. 缩小的虚像
C. 等大的实像 D. 放大的实像
（ ）5、下列器材中，不属于凸透镜应用的是：
A. 照相机 B. 放大镜 C. 反光镜 D. 显微镜
（ ）6、在研究凸透镜成像的实验中，将一只点燃的蜡烛放在凸透镜前，无论怎样移动光屏都得不到蜡烛的像，则蜡烛位于：
A. 2倍焦距之外　　 B. 1倍焦距以内
C. 1倍焦距和2倍焦距之间　 D. 2倍焦距处
（ ）7、一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距凸透镜45cm处，则所成的像是（ ）
A、放大的实像B、缩小的实像C、等大的实像D、上述三种情况都可能
7、凸透镜成像作图训练：
（1）、运用凸透镜成像的规律，用三条光线（平行主光轴的光线、从焦点发出或对准焦点的光线、经过光心的光线）做出点S通过透镜所成像。
（2）、请在下图中完成物体AB经凸透镜成像的光路图。
（3）、如图AˊBˊ为凸透镜所成的像，请利用光的折射规律，确定
物体AB的位置与大小。
（其中OC=2f）
（4）、如图，A1B1为物体AB经凸透镜成的像，请画出凸透镜及焦点
（5）、如图21所示，凸透镜的右侧是蜡烛，左侧纸片上是蜡烛的像。图中画出了三条由烛焰尖部射向凸透镜的光线，请画出这三条光线的折射光线。根据此原理制成了
8、小明一组的同学在探究“凸透镜成像规律”实验前，把凸透镜正对着太阳光在光屏上得到一个最小、最亮的光斑，测得光斑到透镜中心的距离是15cm，然后把凸透镜、光屏、蜡烛安装到光具座上开始实验
（1）凸透镜的焦距是 cm
（2）实验前在光具座上由左至右应该依次放置 、 、 ，并调整 、 的高度，使它们的中心与 的中心大致在同一高度上，其目的是使像成在 。
（3）实验中，小明将点燃的蜡烛先后放在a、F、b、c、d、e各点，并移动光屏，在光屏上得到清晰的像，则烛焰在 点，屏上的像最大；烛焰在 点，屏上的像最小；烛焰在 点，屏上得不到像。
（4）小明将实验得到的结论填入下表，请你改正他的错误之处并补充完整
物体到透镜的距离/u 像的性质 应用
倒立或正立 放大或缩小 实像或虚像
u>2f 放大
f虚像
9、在探究“凸透镜成像规律”的实验中：
①根据右图可知该透镜焦距为 ㎝。
②将蜡烛放在图中 点（填B点或C点）时,移动光屏可承接到一个清晰 、 的实像，据此制成 。
10、研究“凸透镜成像规律”时，将凸透镜正对着太阳，在距透镜15cm的光屏上得到一个最小、最亮的光斑，则该凸透镜的焦距为 cm。实验中，将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致 ．其目的是使像成在_________________．
将点燃的蜡烛先后放在a、b、c、d、e、k各点，如图所示，则当蜡烛在 点时在屏上得到的清晰的像最大。
11、小明做“探究凸透镜成像规律”的实验，所用凸透镜焦距为10cm．实验过程中，如图所示，光屏上可得一个清晰的像，这个像是 (选填“倒立”或“正立”)， (选填“放大”、“等大”或“缩小”)的实像．生活中 就是利用这个原理制成的．图中若固定凸透镜，将蜡烛移到30 cm刻线处，再向 (选填“左”或“右”)移动光屏到适当位置，又可在屏上得到一个清晰的像，这个像是 (选填“倒立”或“正立”)， (选填“放大”、“等大”或“缩小”)的实像
12、在探究凸透镜成像特点的实验中．
(1)实验时，在光屏上得到了一个清晰的像，但像的位置偏高，如图13所示(P点是2倍焦距处)．你解决的方法是_______________________________________________.
(2)调整后，把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向____________移动(填“左”或“右”)，这次成的是倒立、_____________的实像；
(3)再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的_______________像，要想看到这个像，应从图中的_________________ (填“C”或 “D”)箭头所示的方向去观察．
13、在研究“凸透镜成像规律”时，请回答：
①先后将蜡烛放在图中各点，能够说明照相机原理的是将蜡烛放在 点。
②实验中，如果蜡烛距凸透镜焦点F（同侧焦点）的距离是10cm，在透镜另一侧的光屏上得到一个放大的像，则下列判断正确的是（ ）
A.透镜焦距大于10cm B.当蜡烛距透镜20cm时，光屏上可得到一个缩小的像
C.当蜡烛距透镜10cm时可成放大的像 D.当蜡烛距透镜8cm时，在光屏上得不到像
③将蜡烛放在图中d点，发现怎样移动光屏，都得不到像，这是因为
回忆一下知识：
★实像与虚像的不同。它们的区别如下表所示：
区别 像 实像 虚像
概念 真实光线的交点 真实光线反向延长线的交点
倒立或正立 倒立 正立
是否能被光屏承接 能 不能
举例 小孔成像 平面镜成像
