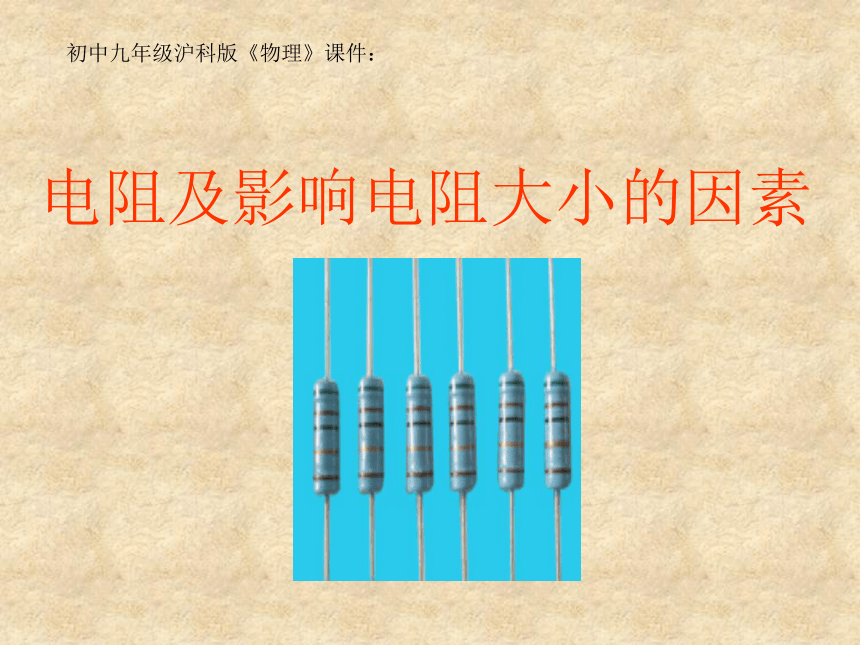

电阻及影响电阻大小的因素
初中九年级沪科版《物理》课件：

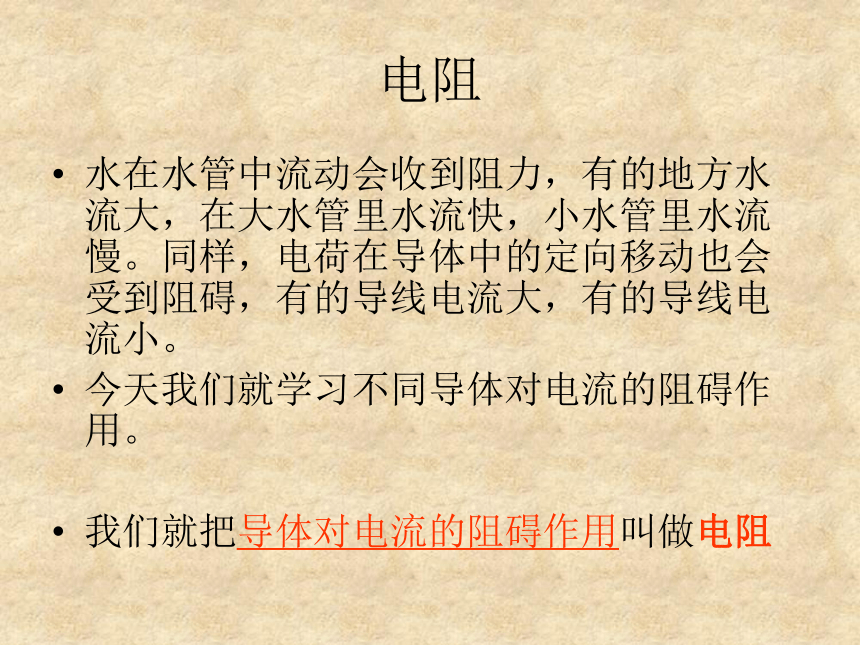

电阻
水在水管中流动会收到阻力，有的地方水流大，在大水管里水流快，小水管里水流慢。同样，电荷在导体中的定向移动也会受到阻碍，有的导线电流大，有的导线电流小。
今天我们就学习不同导体对电流的阻碍作用。
我们就把导体对电流的阻碍作用叫做电阻
导体对电流的阻碍作用叫做电阻。
电阻用R表示，单位：欧姆，简称“欧”，符号是Ω。
常见的电阻在电路中的符号：
电阻
欧姆这个单位并不大，所以在电阻的单位里面还有 千欧（k Ω ）和兆欧（M Ω ）
1M Ω= 1000 K Ω 1K Ω= 1000 Ω
计算：5.3M Ω= KΩ ，1.8 KΩ = Ω ，4.2M Ω= Ω
5.3 x103
1.8 x103
4.2 x106
常见用电器（功率P/W） 电阻R/Ω
白炽电灯（15W） 3227
白炽电灯（60W） 807
电熨斗（600W） 80.7
电烤箱（900W） 54
电炉（1000W） 48.4
常见用电器正常工作时的电阻阻值
由信息窗可知：
用电器的功率越大的用电器，其电阻越小。
电阻的大小
电阻是有大小的。
那么你知道电阻的大小与哪些因素有关么？
猜想：1、电阻的大小可能与导线的长短有关。
2、电阻的大小可能与导线的材料有关。
3、电阻的大小可能与导线的粗细有关。
4、电阻的大小可能与导线的温度有关。
5、电阻的大小可能与其它因素有关。
我们用下面这个探究实验总结一下影响电阻大小的因素
实验探究：电阻大小与哪些因素有关
注意：在电压不变的情况下，电流不同，电阻不同。电流越大电阻越小。
情况 电流 电阻
材料不同
导线越长
导线越短
横截面小
横截面大
温度高
温度低
不同
大
大
大
大
大
不同
大
小
小
小
小
小
小
　导体的电阻的大小与材料有关，材料不同，电阻不同
　导体的电阻与横截面积　　　，导体的横截面积越大，电阻　
　导体的电阻与导体长度　 ，导线越长，电阻　　
导体的电阻与温度　　，温度越高，电阻
有关
越小
越大
越大
有关
有关
结论：
导体的电阻的大小与导体的材料、导体的横截面积、导体的长度、温度有关。
探究结果：
几种长1m、横截面积1 m㎡的导体材料在20℃时的电阻值如下表所示。
材料 电阻R／Ω
银 0.016
铜 0.017
铝 0.027
铁 0.096
镍铬合金 1.09～1.12
电木 104 ～108
橡胶 107～1010
1、所有的物体都有电阻，只是电阻的大小不一样。
2、直到现在，人们还没有发现或者发明一种没有电阻的材料。
想一想：平时我们用的导线一般都是铜丝或者铝线，为什么不用铁丝做导线呢？
课程回顾
1、什么是电阻，它的单位是什么？
2、用电器功率越大，电阻越小。
3、电阻的大小与导体的材料、导线的横截面积、导线的长短、导线的温度有关，材料不同电阻不同，横截面积越大电阻越小，导线越长，电阻越大，温度越高，电阻越小。
4、所有的物体都有电阻，没有电阻的物体至今还未发现。
练习
1、电阻用字母 表示，其单名称是 ，简称 ，符号是 。
2、 现在有一个900W的电烤箱，它的电阻是：
54 Ω= K Ω= M Ω
3、把电线减去一半后，电阻是增大还是减小？
4、两根相同的导线，电阻一样，把它们合并成为一根导线后，电阻是变大还是变小？为什么？
4、我们平时使用的照明灯泡，在发光时和不发光时相比较，什么时候电阻大？为什么？
R
欧姆
欧
Ω
5.4 x 10-2
5.4 x 10-5
课堂结束
感谢参与
再见
欧姆
欧姆：
全名：乔治·西蒙·欧姆
他是德国物理学家。生于巴伐利亚埃尔兰根城 。
他最主要的贡献是通过实验发现了电流公式，后来被称为欧姆定律。 1826年，他把这些研究成果写成题目为《金属导电定律的测定》的论文，发表在德国《化学和物理学杂志》上。
欧姆在1827年出版的《动力电路的数学研究》一书中，从理论上推导了欧姆定律。
此外他对声学以及数学上也有卓越的贡献。
人们为了纪念他的卓越成就，用他的名字欧姆作为电阻的单位。
