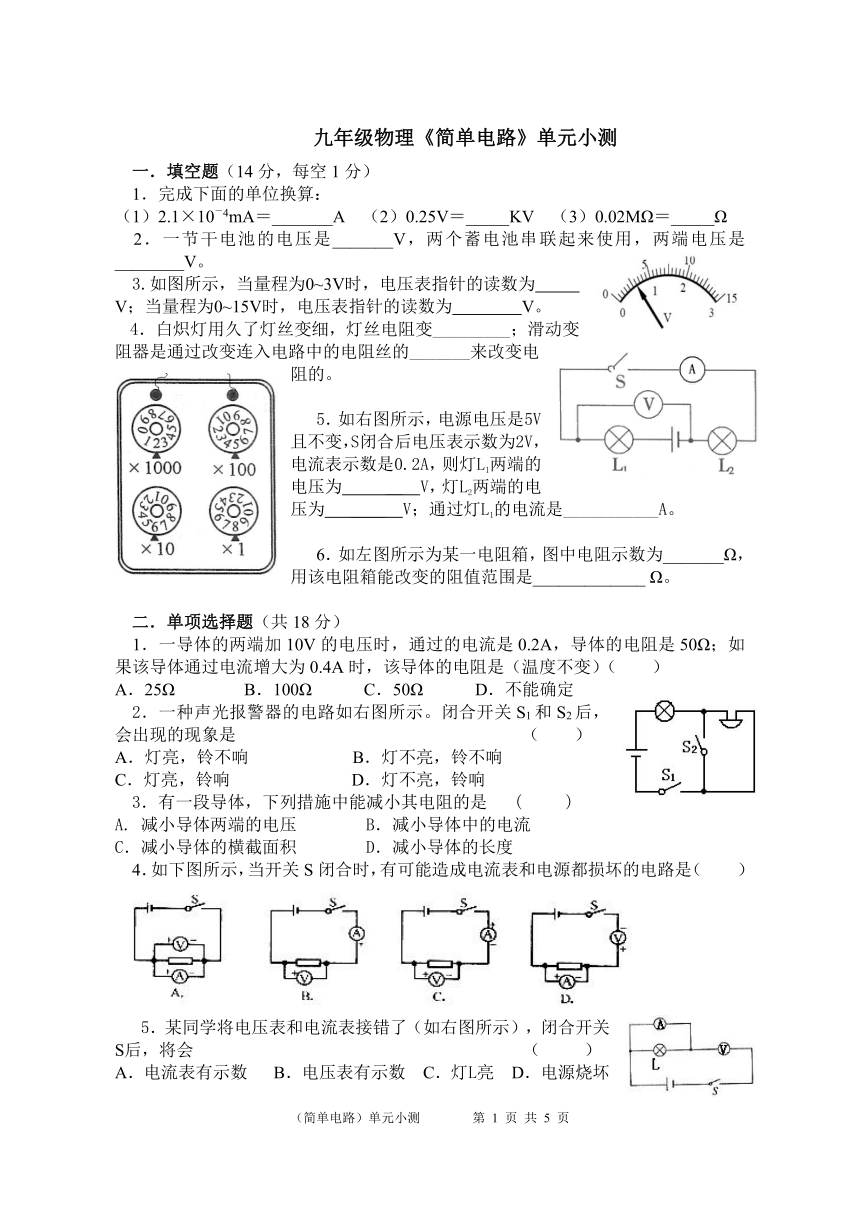

九年级物理《简单电路》单元小测

　　　　九年级物理《简单电路》单元小测
一．填空题（14分，每空1分）
1．完成下面的单位换算：
（1）2.1×10－4mA＝_______A　（2）0.25V＝_____KV　（3）0.02MΩ＝_____Ω
　2．一节干电池的电压是_______V，两个蓄电池串联起来使用，两端电压是________V。
3.如图所示，当量程为0~3V时，电压表指针的读数为 　 V；当量程为0~15V时，电压表指针的读数为 　 V。
4．白炽灯用久了灯丝变细，灯丝电阻变_________；滑动变阻器是通过改变连入电路中的电阻丝的_______来改变电阻的。
5．如右图所示，电源电压是5V且不变，S闭合后电压表示数为2V，电流表示数是0.2A，则灯L1两端的电压为 __ V，灯L2两端的电压为 ____ V；通过灯L1的电流是___________A。
6．如左图所示为某一电阻箱，图中电阻示数为_______Ω，用该电阻箱能改变的阻值范围是_____________ Ω。
二．单项选择题（共18分）
　1．一导体的两端加10V的电压时，通过的电流是0.2A，导体的电阻是50Ω；如果该导体通过电流增大为0.4A时，该导体的电阻是（温度不变）（　　）
A．25Ω　　　　B．100Ω　　　C．50Ω　　　D．不能确定
2．一种声光报警器的电路如右图所示。闭合开关S1和S2后，会出现的现象是 　　　　　　　　（ ）
A．灯亮，铃不响 　　　　 B．灯不亮，铃不响
C．灯亮，铃响 　　　　 D．灯不亮，铃响
3．有一段导体，下列措施中能减小其电阻的是 ( )
A. 减小导体两端的电压 　　　 B．减小导体中的电流
C．减小导体的横截面积　　　　D．减小导体的长度
4．如下图所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是（　　）
5．某同学将电压表和电流表接错了（如右图所示），闭合开关S后，将会　　　　　　　　　　　　　　　　　　　（ ）
A．电流表有示数 　B．电压表有示数　C．灯L亮 D．电源烧坏

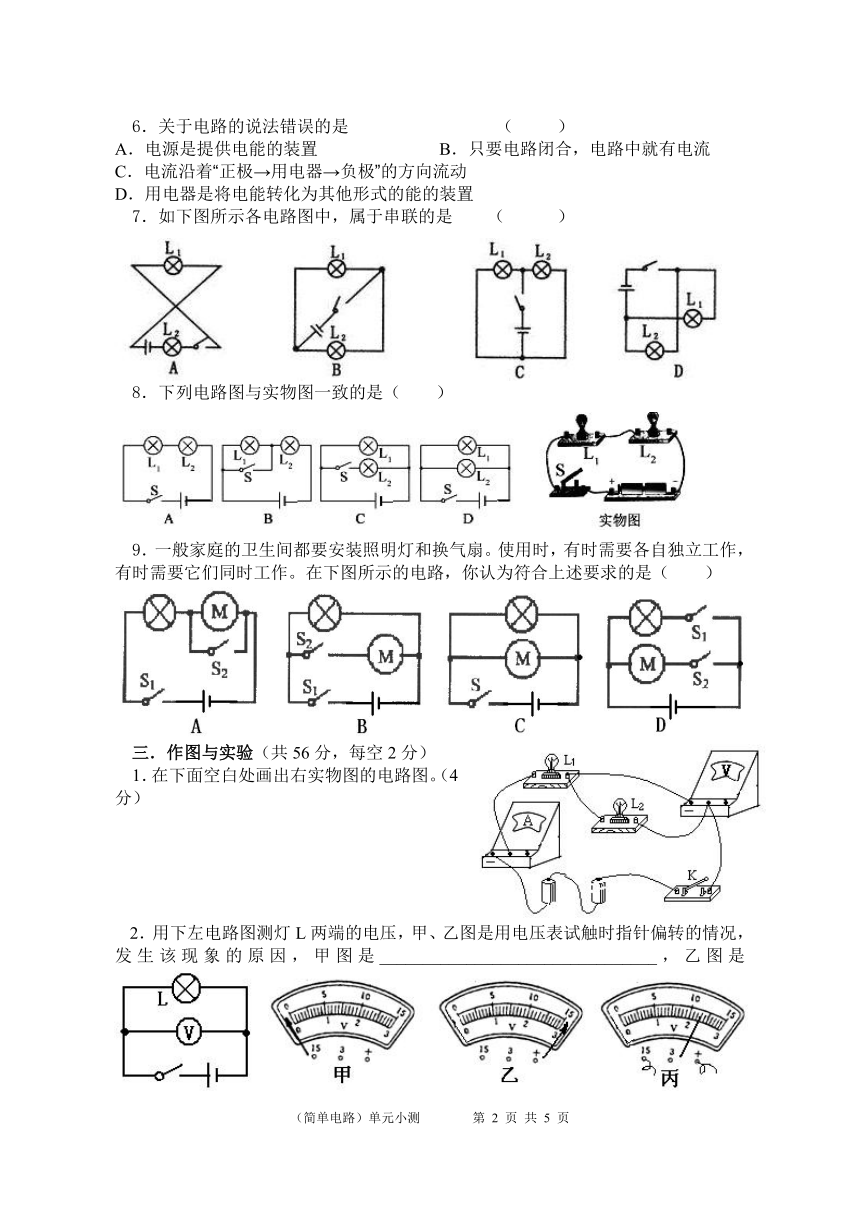

6．关于电路的说法错误的是 （ ）
A．电源是提供电能的装置　　　　　　　B．只要电路闭合，电路中就有电流
C．电流沿着“正极→用电器→负极”的方向流动　　
D．用电器是将电能转化为其他形式的能的装置
7．如下图所示各电路图中，属于串联的是　　（ ）
8．下列电路图与实物图一致的是（　　）
9．一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路，你认为符合上述要求的是（　　）
三．作图与实验（共56分，每空2分）
1．在下面空白处画出右实物图的电路图。（4分）
2．用下左电路图测灯L两端的电压，甲、乙图是用电压表试触时指针偏转的情况，发生该现象的原因，甲图是________________________________，乙图是_____________________________；丙图电压表的读数是____________V。
3．小明依下图甲所示电路图探究“并联电路中电流的关系”：
（1）按甲的电路图用笔画线将乙图元件连接完整（4分）
（2）连接实物时，开关应________；由于不知两灯泡的电流大小，这时电流表应选用较_______(填大或小)的量程接入，将开关闭合，看指针的偏转情况，再决定选择哪个量程。
（3）按电路图连好实物后，只闭合S1时，电流表的示数如下图甲所示；只闭合S2时，电流表的示数如图乙所示；同时闭合S1、S2时，电流表的示数如图丙所示（提示：综合判断结果，图甲的电流表是用0～0.6A量程，乙和丙的请同学自己判断）；请完成下表：（每空1分，结论2分）
物理量 I1/A I2/A I/A
测量值
结论

4．某同学根据下左图所示电路“探究串联电路中电压的关系”：
（1）当它按电路图连好实物后，将电压表并联在ab两点，闭合开关，发现电压表示数约等电源电压，则发生该现象的原因可能是 L1 ，或 L2 。（选填“断路”或“短路”）
（2）排除故障后，测了三个位置的两端电压，电压表的示数分别如上右图所示，请完成下表：（每空1分，结论2分）
电压表接入位置 ab bc ac
电压表指针位置 a
电压值/V
结论
5. 如右图所示的电路中，A、B、C、D是四个接线柱，开关S是闭合的。
(1)用导线将A、B连接，再将C、D连接，则灯L1和L2
是________联的；
(2)用导线将A、D连接，则L1和L2是__　　_联的；
（3）用导线将C、B连接，此时的电路_______________。
6．如右图所示，用两节干电池给小灯泡供电，要求滑动变阻器的滑片P向左移动灯变亮，电流表测通过灯的电流，请连上未接的导线，并在右方框中画出电路图。（用方框当电路图的导线，不得分）（2×2＋4＝8分）
7．小伟同学想用如右图的器材探究“食盐水的导电性能与温度的关系”：
（1）将两块极板放入浓度一定的食盐水中，应控制________________________和_________
__________相同；
（2）闭合开关后，小伟是通过观察_______________来判断食盐水导电性能；
（3）食盐水加热升温后，如果灯变暗，说明食盐水的导电性能随温度升高而变________。
四．计算填空题（12分，每空2分）
如右图所示，电源电压保持6V不变。
（1）当开关S1、S3断开，S2闭合时，灯L1两端的电压是2.5V，通过L1的电流是0.2A，则：
灯L2两端的电压是________V，通过L2的电流是________A，电流表A2的示数是___________A；
（2）当开关S1、S3闭合，S2断开，电流表A的示数是0.9A，A1的示数是0.3A，则：
　灯L1两端的电压是_________V，通过L2灯的电流是___________A，电流表A2的示数是_________A。
参考答案
一．填空题（14分，每空1分）
1.　2.1×10－7　　2.5×10－4　　2×104　　　　2.　　1.5　　4　　3.　0.6　　3
4.大　　　长度　　5.　　3　　2　　0.2　　6.　　2568　　0～9999
二．单项选择题（共18分）
1. C 2. A 3. D 4. A 5. B 6. B 7. A 8. A 9. D
三．作图与实验（共56分，每空2分）
1.见右图
2.电压表的正、负接线柱接反了
　量程太小　　　11.5
3.（1）见右图
（2）断开　　大　　
　（3）0.3　　0.4　　0.7　　　I＝I1＋I2
4.　（1）断路　　短路　　（2）b c 2.5 5.5 8 U=U1+U2
5.（1）并　　（2）串　　（3）短路
6.（要接A接线柱）（图略）
7.（1）极板间的距离　　　极板浸入食盐水中的深度
（2）电流表的读数大小（或灯的亮暗）
（3）弱
四．计算填空题（12分，每空2分）
（1）　3.5　　0.2　　0　　　（2）　6　　0.6　　0.3
乙
甲
