课件21张PPT。带电粒子在电场中的运动

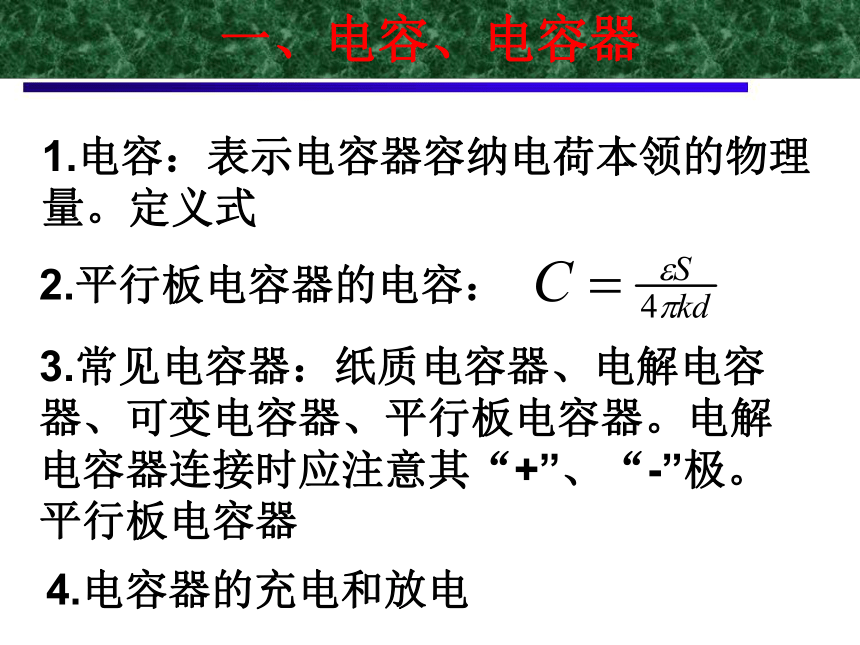

习题课1.电容：表示电容器容纳电荷本领的物理量。定义式3.常见电容器：纸质电容器、电解电容器、可变电容器、平行板电容器。电解电容器连接时应注意其“+”、“-”极。平行板电容器2.平行板电容器的电容：4.电容器的充电和放电一、电容、电容器 如图所示，A、B为两块竖直放置的平行金属板，G是静电计，电键K合上后，静电计指针张开一个角度。下述哪些做法可使指针张角增大？( )
A、使A、B两板靠近些；
B、使A、B两板正对面积错开些；
C、断开K后，使B板向右平移拉开一些；

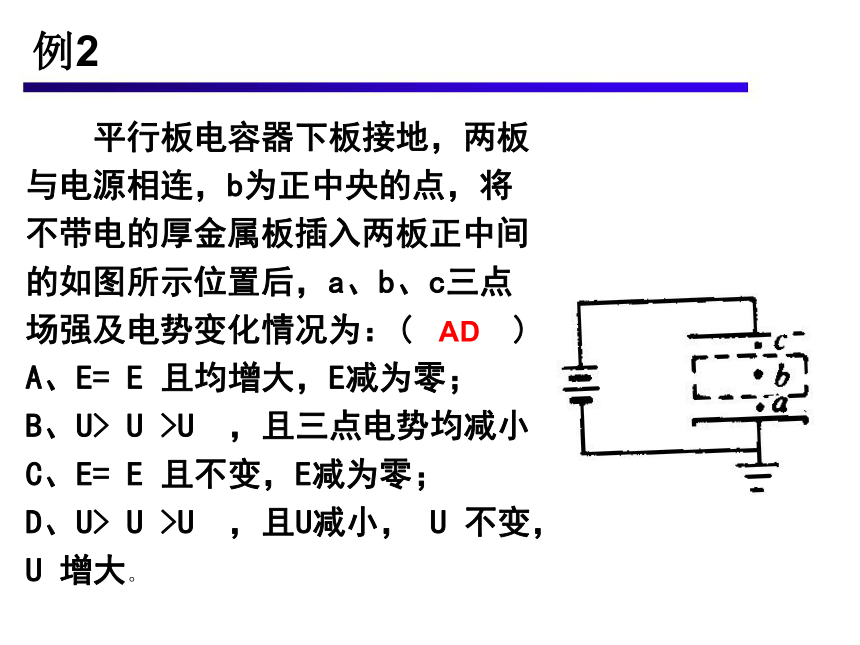

D、断开K后，使A、B正对面错开些。CD例1例2 平行板电容器下板接地，两板与电源相连，b为正中央的点，将不带电的厚金属板插入两板正中间的如图所示位置后，a、b、c三点场强及电势变化情况为：( )
A、E= E 且均增大，E减为零；
B、U> U >U ，且三点电势均减小；
C、E= E 且不变，E减为零；

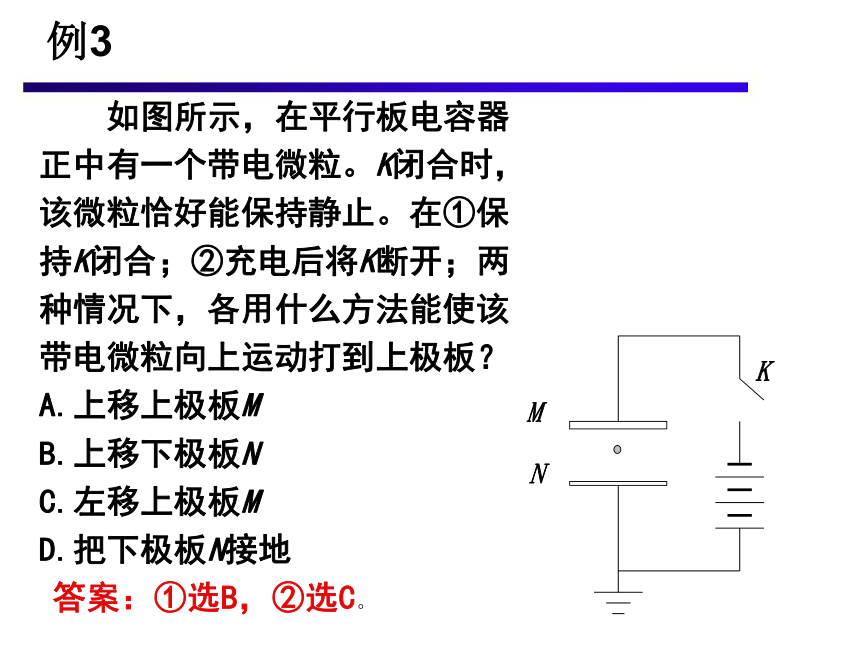

D、U> U >U ，且U减小， U 不变，U 增大。AD 如图所示，在平行板电容器正中有一个带电微粒。K闭合时，该微粒恰好能保持静止。在①保持K闭合；②充电后将K断开；两种情况下，各用什么方法能使该带电微粒向上运动打到上极板？
A.上移上极板M
B.上移下极板N
C.左移上极板M
D.把下极板N接地 答案：①选B，②选C。例3 传感器是把非电学里（如速度、温度、压力等）的变化转换成电学里变化的一种测定液面高度的电容式传感器的示意图，金属芯线与导电液体形成一个电容器，从电容C大小的变化就能反映液面的升降情况，两者的关系是（ ）
A．C增大表示h增大
B．C增大表示h减小
C．C减小表示h减小
D．C减小表示h增大

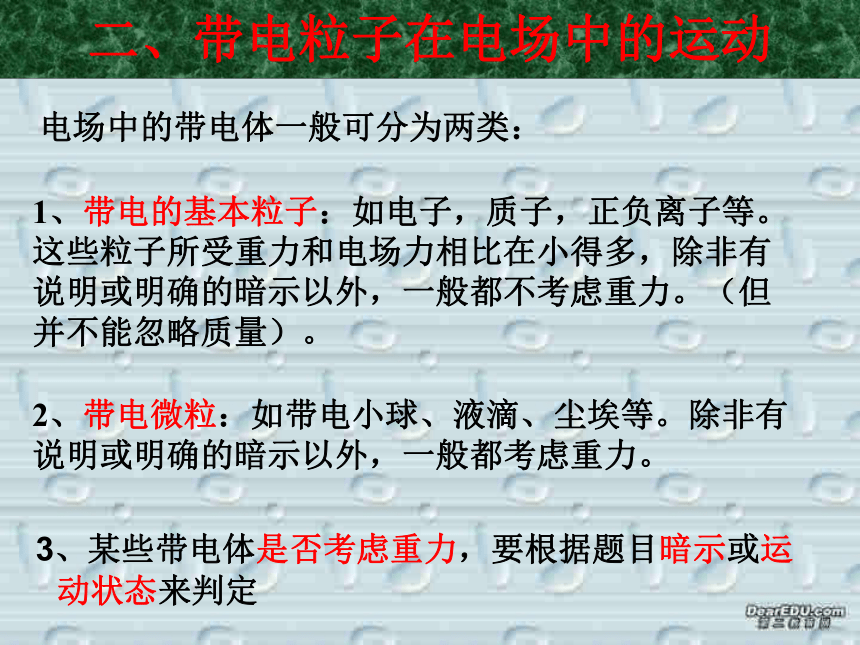

AC 例4二、带电粒子在电场中的运动 3、某些带电体是否考虑重力，要根据题目暗示或运动状态来判定电场中的带电体一般可分为两类：1、带电的基本粒子：如电子，质子，正负离子等。这些粒子所受重力和电场力相比在小得多，除非有说明或明确的暗示以外，一般都不考虑重力。（但并不能忽略质量）。2、带电微粒：如带电小球、液滴、尘埃等。除非有说明或明确的暗示以外，一般都考虑重力。+qm

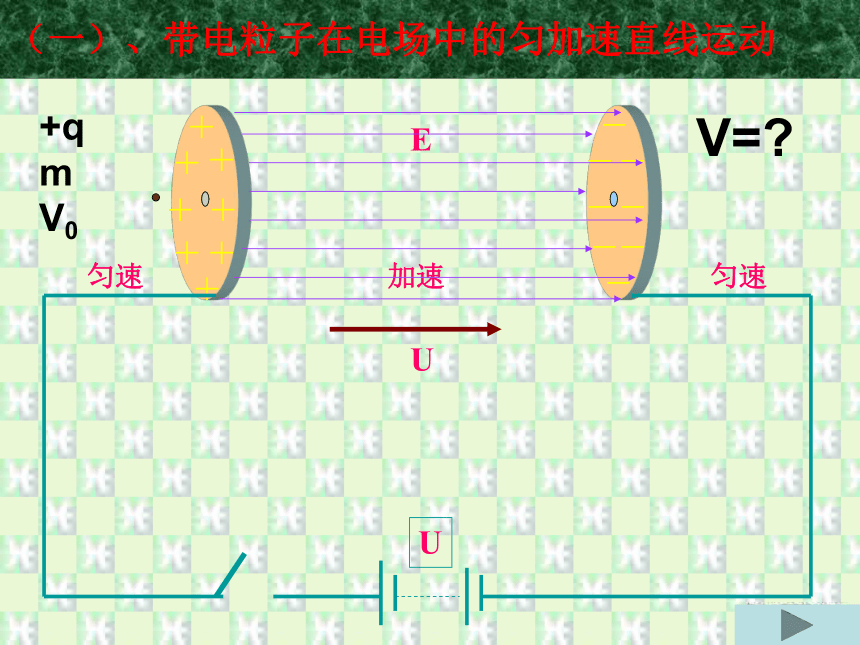

V0V=?（一）、带电粒子在电场中的匀加速直线运动速度与电势差U、比荷量q成正比

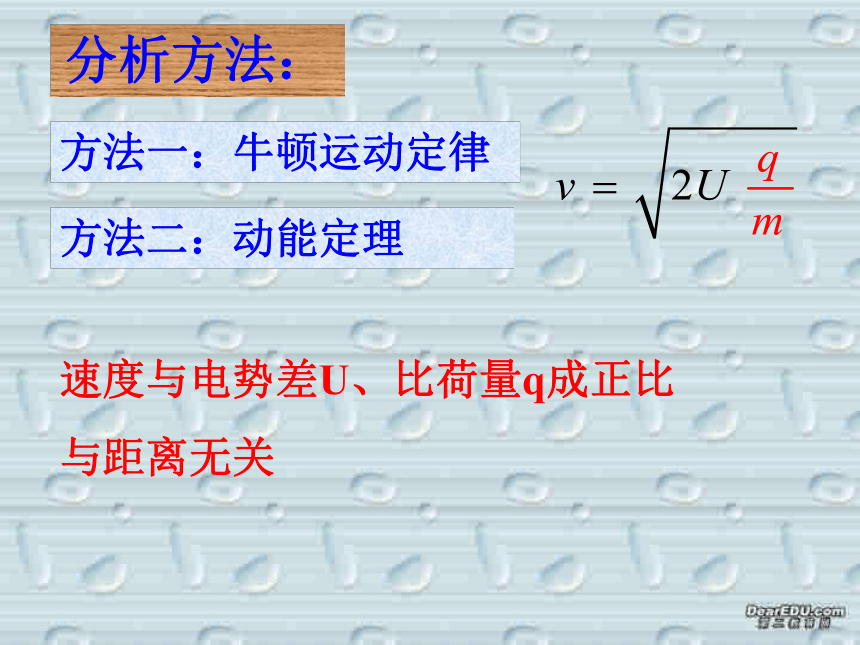

与距离无关方法一：牛顿运动定律方法二：动能定理分析方法： 在点电荷＋Q的电场中有A、B两点，将质子和α粒子分别从A点由静止释放，已知质子和α粒子的电性相同，带电量之比为1:2，质量之比为1:4，则到达B点时，它们的速度大小之比为多少？解：质子和α粒子从A到B运动过程中，分别应用动能定理得①②联立①②两式可解出它们到达B点时的速度大小之比为··例5：练习一： A板的电势UA＝0，B板的电势UB随时间的变化规律如图所示。则 ( ) A.若电子是在t＝0时刻进入的，它将一直向B板运动 B.若电子是在t＝T/8时刻进入的，它可能时而向B板运动，时而向A板运动,最后打在B板上 C.若电子是在t＝3T/8时刻进入的，它可能时而向B板运动，时而向A板运动,最后打在B板上
D.若电子是在t＝T/2时刻进入的，它可能时而向B板、时而向A板运动
AB 在平行金属板A、B之间加如图所示的交变电压，其频率为f，t=0时刻A板处有一个质量为m、电量为q的正离子从静止开始向B板运动，重力忽略不计，求：为使离子到B板时的速度最大，A、B之间的距离d应满足什么条件？解：要使正离子到达B板的速度最大，需要正离子在电场中始终做加速运动，应满足因此AB之间的距离应满足练习 二：(二)、带电粒子的偏转1、偏转的特点1.粒子穿越电场的时间t=? 2.粒子离开电场的速度V=？ 3.粒子离开电场时的偏角=？ 4.沿垂直于板面方向偏移的距离=？5.S =?侧移量偏转角度粒子好象是从入射线中点直接射出来的例6 电子在电势差为U1的加速电场中由静止开始运动,然后射入电势差为U2的两块平行极板间的电场中,入射方向跟极板平行.整个装置处在真空中,重力可忽略.在满足电子能射出平行板区的条件下,下述四种情况中,一定能使电子的偏转角θ变大的是( )
A．U1变大、U2变大
B．U1变小、U2变大
C．U1变大、U2变小
D．U1变小、U2变小 B 如图是一个说明示波管工作的部分原理图，电子经过加速后以速度v0垂直进入偏转电场，离开偏转电场时偏移量为h，两平行板间距为d，电压为U，板长为L，每单位电压引起的偏移量（h/U）叫做示波管的灵敏度，为了提高灵敏度，可采用的办法是（ ） A.增加两极板间的电势差U
B.尽可能缩短板长L
C.尽可能减小板间距d
D.使电子的入射速度v0大些 C先找到物理量表达式先看常量后看变量先定性判断后定量计算例7： 带电粒子射入两块平行极板间的匀强电场中，入射方向跟极板平行，重力忽略.若初动能为Ek，则离开电场时的动能为2Ek，如果初速度增为原来的2倍，则离开电场时的动能为（ ）
A.3Ek B.4Ek C.17Ek/4 D.9Ek/2 C过程一:过程二:解：带电粒子在匀强电场中做类平抛运动①②③④⑤联立②④两式可得联立①③⑤式可得⑥练习三：例8 水平放置的两块平行金属板长l =5cm，两板间距d=1cm，两板间电压为U=90V，且上板带正电，一个电子沿水平方向以速度v0=2.0×107m/s，从两板中央射入，求：
（1）电子偏离金属板的侧位移是多少？
（2）电子飞出电场时的
速度是多少？
（3）电子离开电场后，
打在屏上的P点，
若s=10cm，求
OP的长．o′（1）0.49cm，（2）2.04×107m/s，（3）0.025m AB思考：1、上题中YOP与偏转电压
UAB的关系？
2、若UAB按如图规律变化
P点如何移动？
3、若UAB按如图规律变化
P点如何移动？电子枪荧光屏如果在偏转电极XX′、YY′上不加电压，电子如何运动？如果在偏转电极XX′上不加电压，偏转电极YY′上加电压电子又如何运动？二、示波管原理
