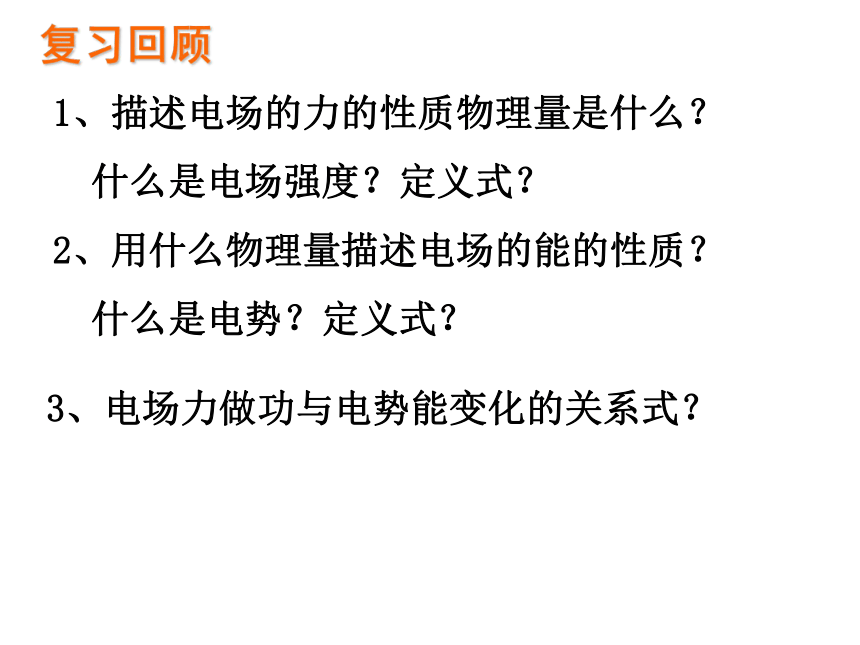

课件27张PPT。1.5、电势差复习回顾1、描述电场的力的性质物理量是什么？
什么是电场强度？定义式？
2、用什么物理量描述电场的能的性质？

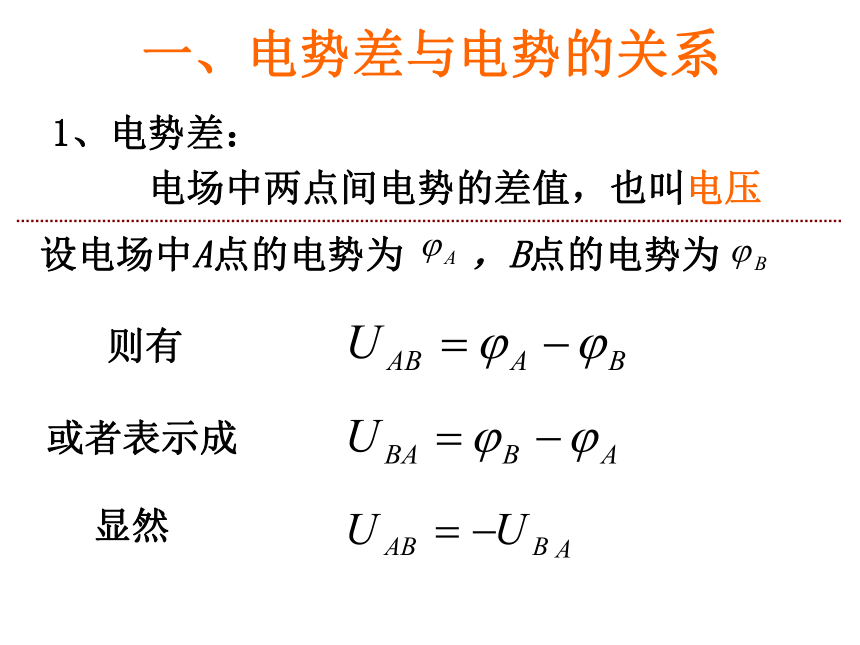

什么是电势？定义式？3、电场力做功与电势能变化的关系式？一、电势差与电势的关系1、电势差：
电场中两点间电势的差值，也叫电压

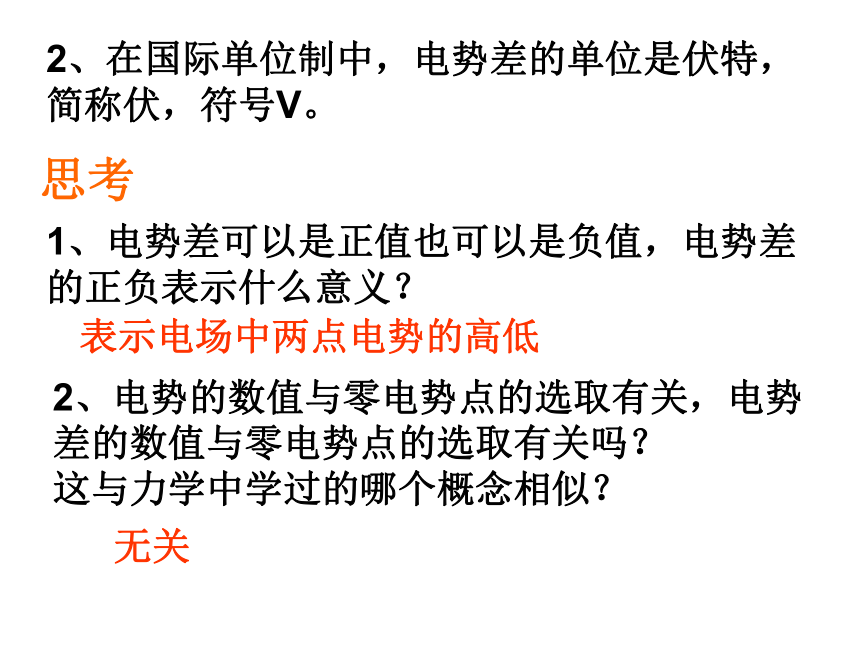

则有或者表示成显然思考1、电势差可以是正值也可以是负值，电势差的正负表示什么意义？2、电势的数值与零电势点的选取有关，电势差的数值与零电势点的选取有关吗？

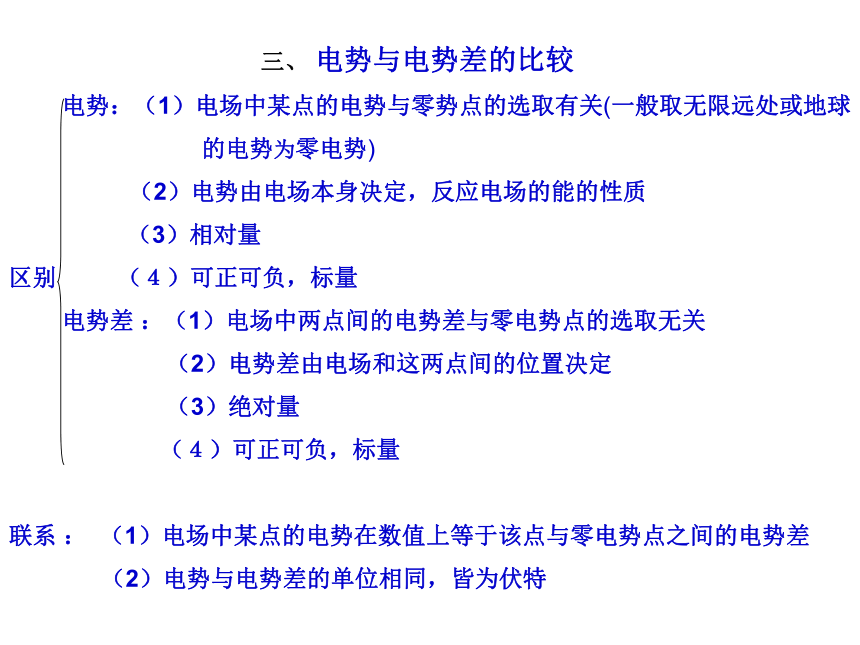

这与力学中学过的哪个概念相似？ 表示电场中两点电势的高低 无关 2、在国际单位制中，电势差的单位是伏特， 简称伏，符号V。 三、 电势与电势差的比较
电势：（1）电场中某点的电势与零势点的选取有关(一般取无限远处或地球
的电势为零电势)
（2）电势由电场本身决定，反应电场的能的性质
（3）相对量
区别 （４）可正可负，标量
电势差 ：（1）电场中两点间的电势差与零电势点的选取无关
（2）电势差由电场和这两点间的位置决定
（3）绝对量
（４）可正可负，标量
联系 ： （1）电场中某点的电势在数值上等于该点与零电势点之间的电势差
（2）电势与电势差的单位相同，皆为伏特

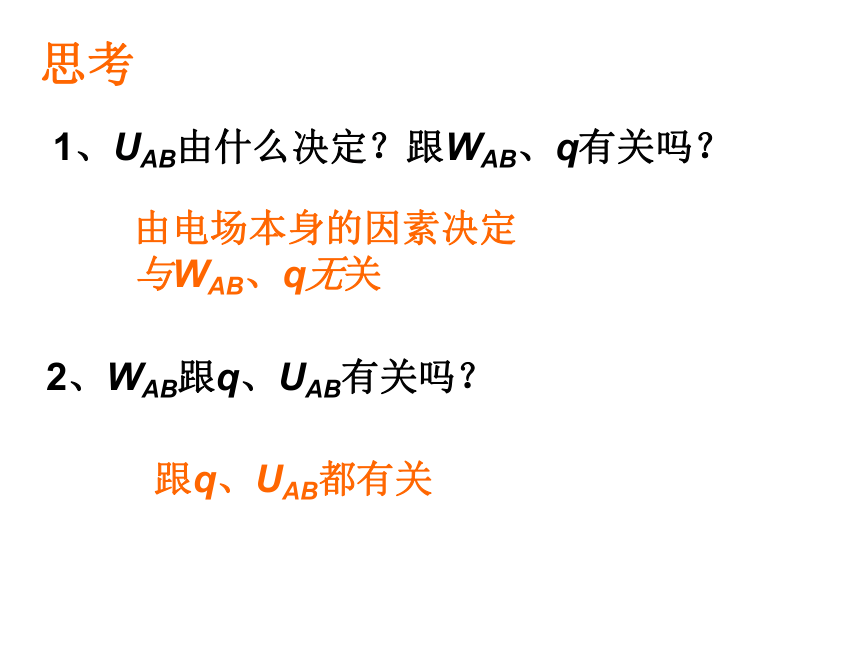

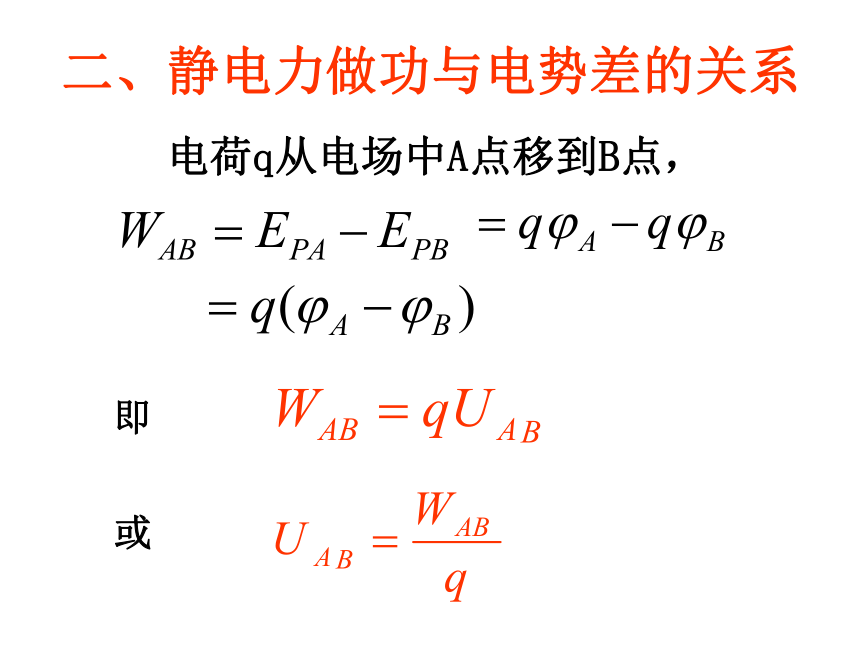

二、静电力做功与电势差的关系 电荷q从电场中A点移到B点，即或思考1、UAB由什么决定？跟WAB、q有关吗？2、WAB跟q、UAB有关吗？ 由电场本身的因素决定

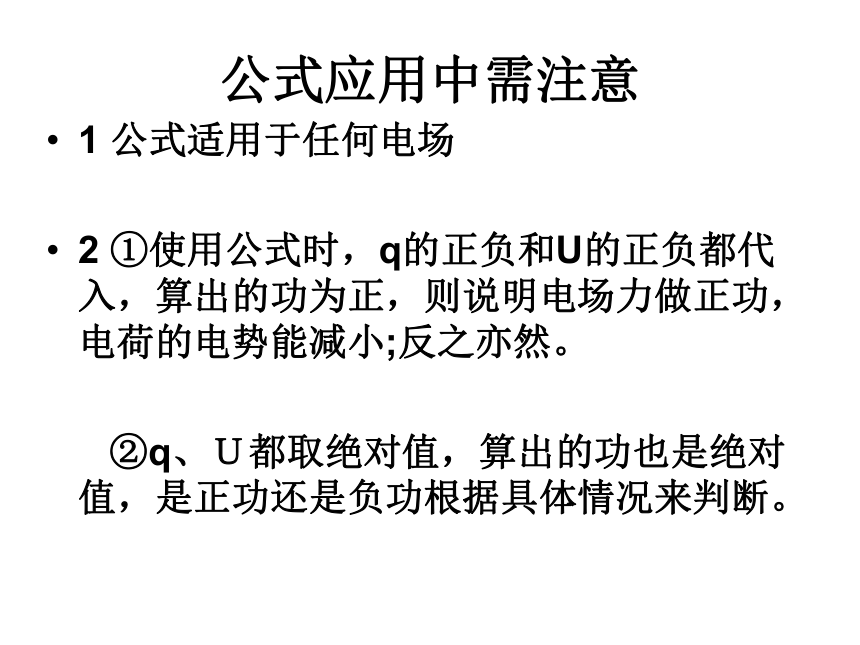

与WAB、q无关跟q、UAB都有关 公式应用中需注意1 公式适用于任何电场
2 ①使用公式时，q的正负和U的正负都代入，算出的功为正，则说明电场力做正功，电荷的电势能减小;反之亦然。
②q、Ｕ都取绝对值，算出的功也是绝对值，是正功还是负功根据具体情况来判断。

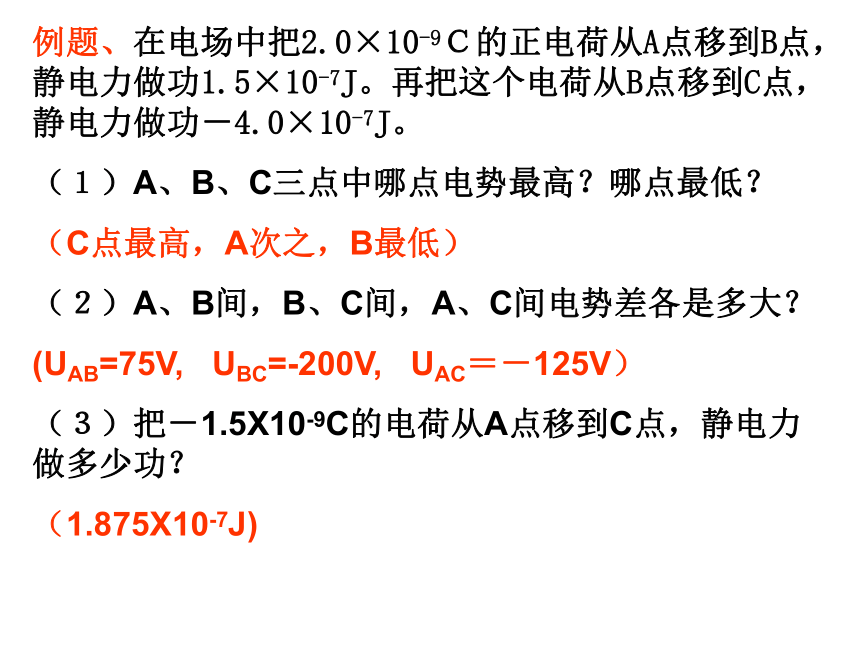

例题、在电场中把2.0×10-9Ｃ的正电荷从A点移到B点，静电力做功1.5×10-7J。再把这个电荷从B点移到C点，静电力做功－4.0×10-7J。
（１）A、B、C三点中哪点电势最高？哪点最低？
（C点最高，A次之，B最低）
（２）A、B间，B、C间，A、C间电势差各是多大？
(UAB=75V, UBC=-200V, UAC＝－125V）
（３）把－1.5X10-9C的电荷从A点移到C点，静电力做多少功？
（1.875X10-7J)
1、把电场中一个电荷量为6×10-6C的负电荷从A点移到B点,克服电场力做功3×10-5J。再将电荷从B点移到C点,电场力做功1.2×10-5J ,求A与B、B与C、A与C间的电势差.UAB=5VUBC=-2VUAC=3V3、在如图所示的电场中，把点电荷q=+2×10-11C，由A点移到B点，电场力做功WAB=4×10-11J。A、B两点间的电势差UAB等于多少？B、A两点间的电势差UBA等于多少？
UAB=2V
UBA=-2V
WAB = -4.0×10-8J 4、如图所示的电场中，A、B两点间的电势差UAB=20V，将点电荷q=-2×10-9C，由A点移到B点，静电力所做的功是多少？WAB= -1.5×10-5 J电势能增加，增加1.5×10-5J5、图中,a、b、c、d、e五点在一直线上,b、c两点间的距离等于d、e两点的距离.在a点固定放置一个点电荷,带电荷量为+Q,已知在+Q的电场中b、c两点间的电势差为U.将另一个试探电荷+q从d点移到e点的过程中( )
A.电场力做功qU
B.克服电场力做功qU
C. 电场力做功大于qU
D.电场力做功小于qUDabcde7、如图所示的电场E=1000V/C ，ab=3cm,bc=2cm。将电荷量为q=5×10-8C的点电荷沿矩形abcda移动一周。则电场力做的总功为?? ? ??；a、b两点间的电势差Uab为???? ；a、c两点间的电势差Uac为 ??? 。030V30V８、如图所示是某电场中的一簇等势面，甲等势面的电势为90V，乙等势面的电势为－10V，各相邻等势面间的电势差相等。
（l）将q=+1×10-8 C的电荷从A点移到B点，电场力做功???????? ；（2）将 － 1 ×10-8 C的电荷从A点移到C点，电场力做功?????? ??? ；（3）在图中定性画出几条电场线．返回顶部 ·1x10-6J-2X10-6J ９、匀强电场中ABC三点构成一个直角三角形，AB=4cm，BC=3cm。把电荷量q=-2×10-10C的点电荷由A点移到B点，电场力做4.8×10-8J；再由B点移到C点克服电场力做4.8×10-8J。若取B点的电势为零，求A、C两点的电势以及场强的方向。解：把电荷从A点移到B点时：
UAB=WAB/q=4.8×10-8/(-2×10-10)V=-240V
因φB=0, 故φA=UAB+ φB=-240V
把电荷从B点移到C点时：
UBC=WBC/q=-4.8×10-8/(-2×10-10)V=240V
因φB=0, 故φC=UBC+ φB=-240V
因φA= φC，故A、C在同一等势线上。从而
电场线的方向垂直于AC斜向上。如图所示.10、如图所示，a、b、c表示点电荷的电场中的三个等势面，它们的电势分别是 ，一
带电粒子从势面a上某处由静止释放后，只受电场
力的作用而运动，已知它经过等势面b时的速率为
v，则它经过等势面c时的速率为 ??? 。 abc1.6 电势差与电场强度的关系电场的两大性质： ①力的性质： ②能的性质： 电场强度述 可用电场线形象表示 由电势、电势差描述 可用等势面形象表示 一、电势与电场强度的关系问题：电场强度大的地方电势是否一定高？
反之又如何呢？ 二、电势差与电场强度的关系 若用d表示A、B沿场强方向上的距离 ，则：说明：①只适用于匀强电场 ②d：沿场强方向的距离 匀强电场中两点间的电势差等于场强与这两点间沿电场力方向距离的乘积问题 ，这个式子由表示什么含义？从式子中可看出E 的单位是什么？ 在匀强电场中，场强在数值上等于沿场强方向每单位距离上的电势差. E 的单位为V/m （1 V/m=1 N/C ）解：一、电势与电场强度的关系无直接关系 二、电势差与电场强度的关系 说明：①只适用于匀强电场 ②d：沿场强方向的距离 小 结或课堂训练1、在电场强度为600 N/C的匀强电场中，A、B两点相距5 cm，若A、B两点连线是沿着电场方向时，则A、B两点的电势差是_______ V。若A、B两点连线与电场方向成60°角时， 则A、B两点的电势差是________V；若A、B两点连线与电场方向垂直时，则A、B两点的电势差是________V。30150
