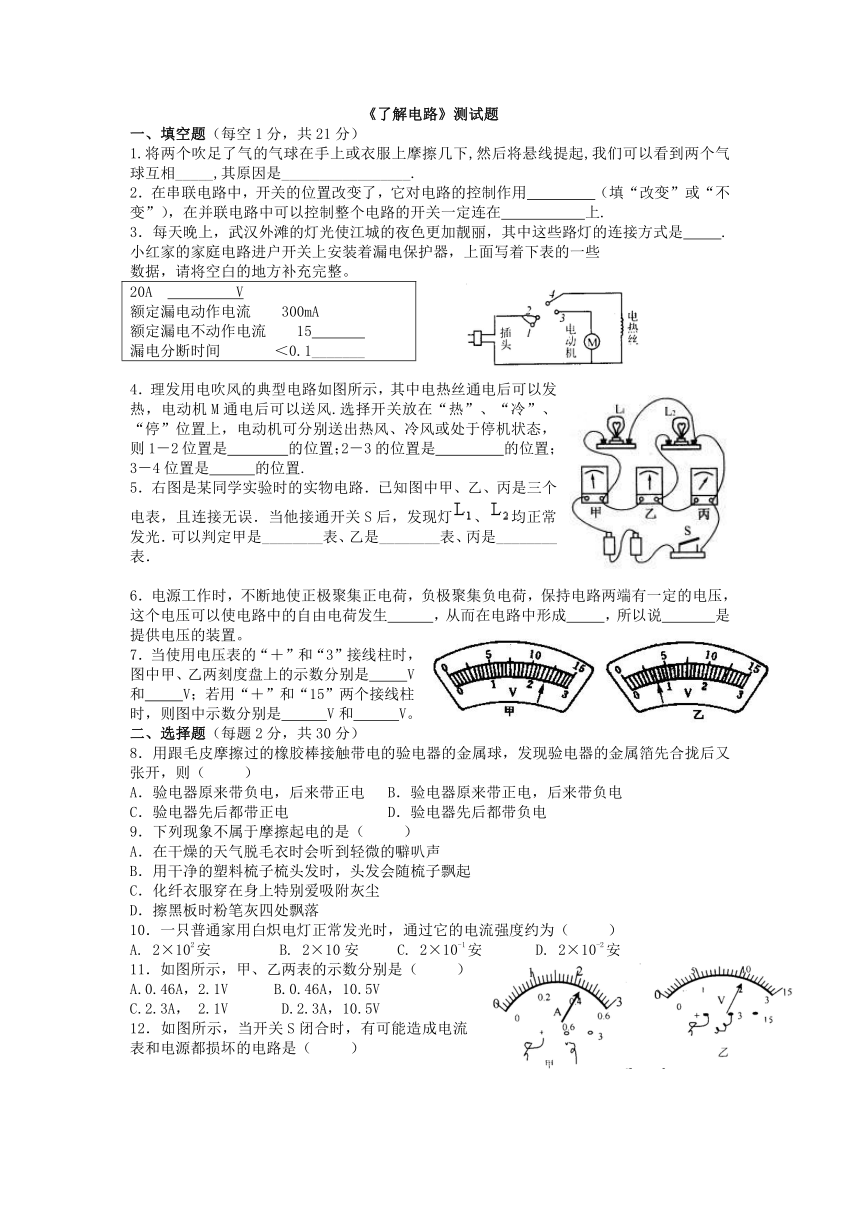

《了解电路》测试题
一、填空题（每空1分，共21分）
1.将两个吹足了气的气球在手上或衣服上摩擦几下,然后将悬线提起,我们可以看到两个气球互相_____,其原因是_________________.
2．在串联电路中，开关的位置改变了，它对电路的控制作用 （填“改变”或“不变”），在并联电路中可以控制整个电路的开关一定连在 上.
3．每天晚上，武汉外滩的灯光使江城的夜色更加靓丽，其中这些路灯的连接方式是 .
小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表的一些
数据，请将空白的地方补充完整。
20A V额定漏电动作电流 300mA额定漏电不动作电流 15 漏电分断时间 ＜0.1_______
4．理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M通电后可以送风.选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1－2位置是 的位置；2－3的位置是 的位置；3－4位置是 的位置.
5．右图是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S后，发现灯、均正常发光．可以判定甲是________表、乙是________表、丙是________表．
6．电源工作时，不断地使正极聚集正电荷，负极聚集负电荷，保持电路两端有一定的电压，这个电压可以使电路中的自由电荷发生 ，从而在电路中形成 ，所以说 是提供电压的装置。
7．当使用电压表的“＋”和“3”接线柱时，图中甲、乙两刻度盘上的示数分别是 V和 V；若用“＋”和“15”两个接线柱时，则图中示数分别是 V和 V。
二、选择题（每题2分，共30分）
8．用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则（ ）
A．验电器原来带负电，后来带正电 B．验电器原来带正电，后来带负电
C．验电器先后都带正电 D．验电器先后都带负电
9．下列现象不属于摩擦起电的是（ ）
A．在干燥的天气脱毛衣时会听到轻微的噼叭声
B．用干净的塑料梳子梳头发时，头发会随梳子飘起
C．化纤衣服穿在身上特别爱吸附灰尘
D．擦黑板时粉笔灰四处飘落
10．一只普通家用白炽电灯正常发光时，通过它的电流强度约为（ ）
A. 2×102安 B. 2×10安 C. 2×10-1安 D. 2×10-2安
11．如图所示，甲、乙两表的示数分别是（ ）
A.0.46A，2.1V B.0.46A，10.5V
C.2.3A， 2.1V D.2.3A，10.5V

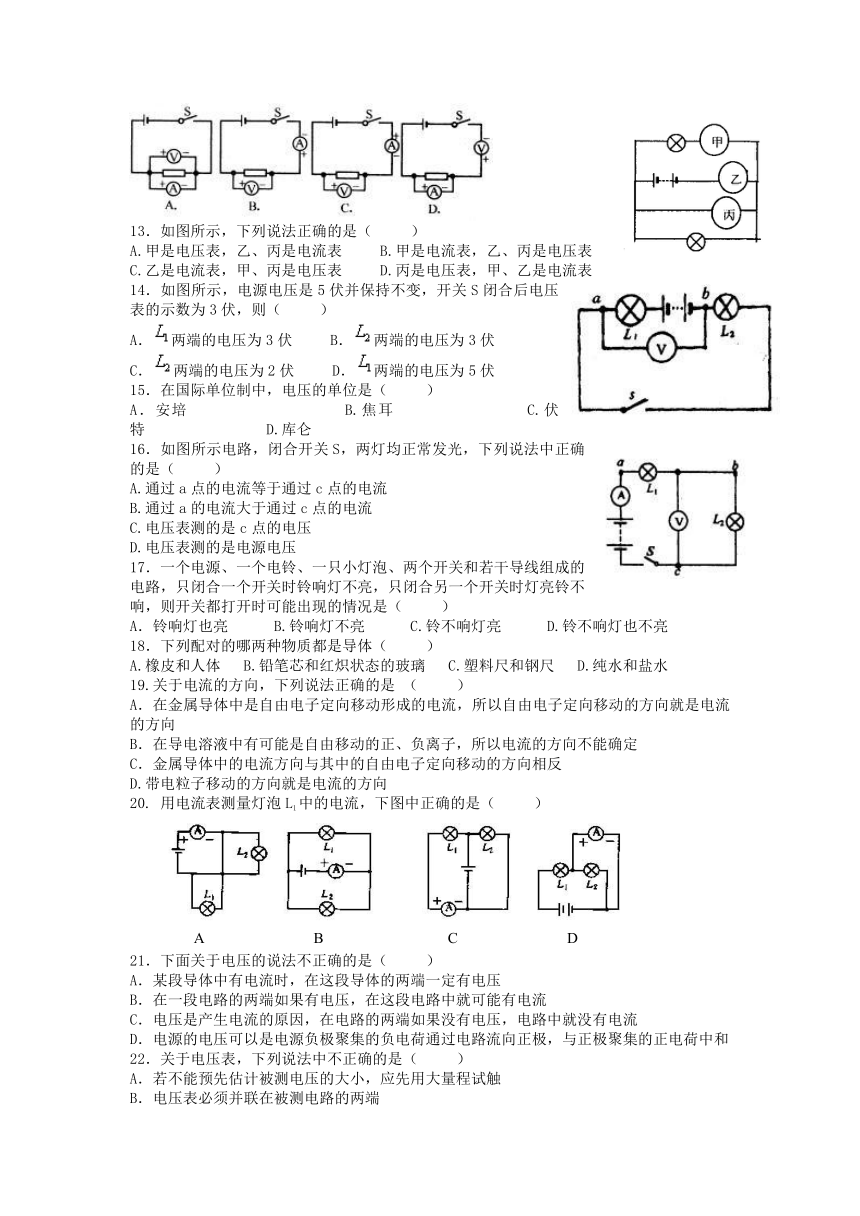

12．如图所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是（ ）
13．如图所示，下列说法正确的是（ ）
A.甲是电压表，乙、丙是电流表 B.甲是电流表，乙、丙是电压表
C.乙是电流表，甲、丙是电压表 D.丙是电压表，甲、乙是电流表
14．如图所示，电源电压是5伏并保持不变，开关S闭合后电压表的示数为3伏，则（ ）
A．两端的电压为3伏 B．两端的电压为3伏
C．两端的电压为2伏 D．两端的电压为5伏
15．在国际单位制中，电压的单位是（ ）
A．安培 B.焦耳 C.伏特 D.库仑
16．如图所示电路，闭合开关S，两灯均正常发光，下列说法中正确的是（ ）
A.通过a点的电流等于通过c点的电流
B.通过a的电流大于通过c点的电流
C.电压表测的是c点的电压
D.电压表测的是电源电压
17．一个电源、一个电铃、一只小灯泡、两个开关和若干导线组成的电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮铃不响，则开关都打开时可能出现的情况是（ ）
A．铃响灯也亮 B.铃响灯不亮 C.铃不响灯亮 D.铃不响灯也不亮
18．下列配对的哪两种物质都是导体（ ）
A.橡皮和人体 B.铅笔芯和红炽状态的玻璃 C.塑料尺和钢尺 D.纯水和盐水
19.关于电流的方向，下列说法正确的是 （ ）
A．在金属导体中是自由电子定向移动形成的电流，所以自由电子定向移动的方向就是电流的方向
B．在导电溶液中有可能是自由移动的正、负离子，所以电流的方向不能确定
C．金属导体中的电流方向与其中的自由电子定向移动的方向相反
D.带电粒子移动的方向就是电流的方向
20. 用电流表测量灯泡L1中的电流，下图中正确的是（ ）
21．下面关于电压的说法不正确的是（ ）
A．某段导体中有电流时，在这段导体的两端一定有电压
B．在一段电路的两端如果有电压，在这段电路中就可能有电流
C．电压是产生电流的原因，在电路的两端如果没有电压，电路中就没有电流
D．电源的电压可以是电源负极聚集的负电荷通过电路流向正极，与正极聚集的正电荷中和
22．关于电压表，下列说法中不正确的是（ ）
A．若不能预先估计被测电压的大小，应先用大量程试触
B．电压表必须并联在被测电路的两端
C．电流必须从电压表的“＋”接线柱流入，从“－”接线柱流出
D．绝对不允许不经用电器而把电压表直接连到电源两极上
三、作图与实验题（每空1分，每图2分,共39分）
23．小明依下图所示电路实验，探究并联电路中电流的关系。
（1）连接实物时，开关应________，由于不知两灯泡的电流，放电流表量程的选择应用________法选择。
（2）按电路图连好实物后，只闭合S1时，电流表的示数如图甲所示；只闭合S2时，电流表的示数如图乙所示；同时闭合S1、S2时，电流表的示数如图丙所示，请完成下表。
物理量 I1/A I2/A I3/A
测量值
结论

24．某同学根据下左图所示电路探究串联电路中电压的关系。
（1）连接实物时，开关应 ，电压表应用 法来选择量程。
（2）当它按电路图连好实物后，将电压表并联在ab两点，闭合开关，发现电压表示数为电源电压，则发生该现象的原因可能是 L1 ，或 L2 。（选填“断路”或“短路”）
（3）排除故障后，测了三个位置的电压，电压表的示数如右上图所示，请完成下表。
电压表接入位置 ab bc ac
电压表指针位置 a b c
电压值
结论
25．如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到，某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，这两个小灯泡究竟是串联连接，还是并联连接，请写出你判断的方法.
26．对应如图所示实物图，画出相应的电路图。
27．一商品仓库，后门进货、前门取货，现有红、绿两只电灯泡和一个电铃、一个电池组、两个开关，还有若干条导线。请你为仓库值班人员设计一个电路：电铃响时同时红灯亮，表示取货人在前门按开关；电铃响绿灯亮，表示送货人在后门按开关。要求画出设计的电路图，图中标明红灯、绿灯及对应的前门、后门的开关。
28．在用电流表测“电流”的实验中，某同学用图中的接法来测灯泡的电流
（1）该图测得的是B灯的电流，其中电流表的连接有什么错误。
（2）现要测通过A灯的电流，只允许变动原图中一根导线的一个端点的接线柱位置，请在图中用虚线画出。
（3）在第二问已改动的基础上，若要测量通过A、B两灯的电流之和，而且又只允许再变动一根导线上的一个端点的接线位置，请在图中再用虚线标出。
29．在图中的“○”内填上适当的电流表或电压表的符号，并标明正负接线柱。
30．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表和电压表的示数都不变，请分析产生这一现象的原因？
31．如图所示，开关闭合后，灯泡发光，电压表和电流表分别测出了灯泡两端的电压和通过的电流，并且两表的示数分别不超过3V和0.6A。
（1）根据要求将图中实物图连接起来
（2）画出电路图
（3）电压表和电流表的示数各是 V, A。
四、计算与简答（3分+4分+4分=10分）
32．有28只小灯泡串联后接在220V电路里作节目彩灯。使用时，由于某一灯泡的灯丝烧断开而使全部小灯熄灭，因为彩灯上染着颜色，无法辨别哪一只小灯泡的灯丝断路。（1）现给你一只电压表，如何查找故障？（2）如只给你一只电流表，如何查找故障？（3）如果只有一根导线，如何查找故障？
33．一般电子表内有一个小灯泡，是为了在黑暗中照亮表面读数用的，它工作时的电流为0.03A.而电子表工作时的电流为2A,小灯泡工作1秒所消耗的电，电子表能工作多长时间？通过计算你得到什么启示？
34．某同学用两只电流表A1、A2同时连入如图所示的电路中测电流，结果发现两只电流表的指针位置是一样的，如图所示，求：
（1）电流表A1和A2的示数分别为多大？
（2）1min内有多少电量通过灯L2
《了解电路》参考答案
一、填空题
1、排斥；摩擦起电后，两个气球因为带上同种电荷而相互排斥。 2、不变；干路
3、并联；220；mA；秒 4、停机状态；冷风状态；热风状态 5、电流 ；电流；电压
6、定向移动；电流；电源 7、2.4；0.7；12；3.5
二、选择题
8、B 9、D 10、C 11、A 12、A 13、D 14、B 15、C
16、A 17、D 18、B 19、C 20、C 21、D 22、D
三、作图、实验题
23、（1）断开 2.试触（2）I1＝0．3A I2=0.4A I＝0.7A
结论：并联电路中于路电流等于各支路电流之和
24、（1）断开；试触法（2）断路；短路 （3）Uab=2．5V；Ubc=5.5V；Uac＝8V
结论：串联电路两端的总电压等各部分电路两端电压之和。
25、可以取下一个灯泡，然后再闭合开关，若另一小灯泡熄灭则两个小灯泡是串联的；若另一个小灯泡仍然发光，则两个小灯泡是并联的。
26、27、略
28、（1）电流表的正负接线柱接反了；（2）将电源负极与电流表正接线柱之间的连线，改接在电源负极与电流表负接线柱之间即可，图略；（3）将灯B与电流表负接线柱之间的连线，改接在电流表正接线柱上，图略。
29、左图：上为电压表（左正右负），另一为电流表（上正下负）
中间图：左为电压表（左负右正），右为电流表（左负右正）
右图：都为电流表，上表（左负右正），下表（左正右负）
30、L2 断路
31、（1）略 （2）略（3）2.5V ； 0.18A
四、计算与简答
32、（1）当只有 1只电压表时，可用电压表依次并联在各小灯泡两端，当电压表示数约等于电源电压时，这只灯泡的灯丝断路；（2）当只有一只电流表（或一根导线）时，可用它们依次并联在每只灯泡两端查找，当其余灯泡发光时，被并联的灯泡的灯丝断路。
33、2h，尽量少使用小灯泡
34、（1）2.5A；0.5A （2）12C
