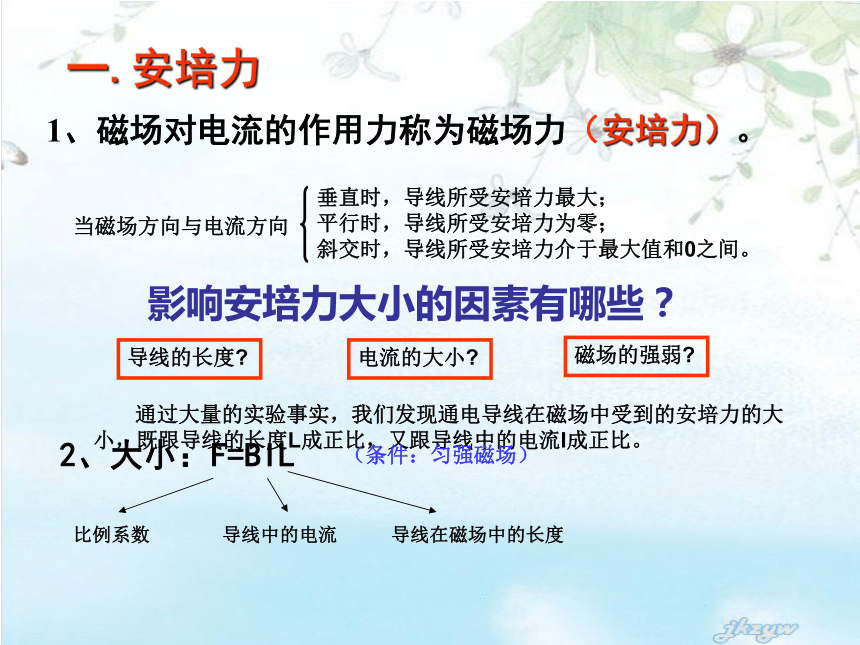

课件13张PPT。第二章 磁 场1、磁场对电流的作用力称为磁场力（安培力）。一.安培力当磁场方向与电流方向 垂直时，导线所受安培力最大；
平行时，导线所受安培力为零；
斜交时，导线所受安培力介于最大值和0之间。影响安培力大小的因素有哪些？导线的长度?电流的大小?磁场的强弱? 通过大量的实验事实，我们发现通电导线在磁场中受到的安培力的大

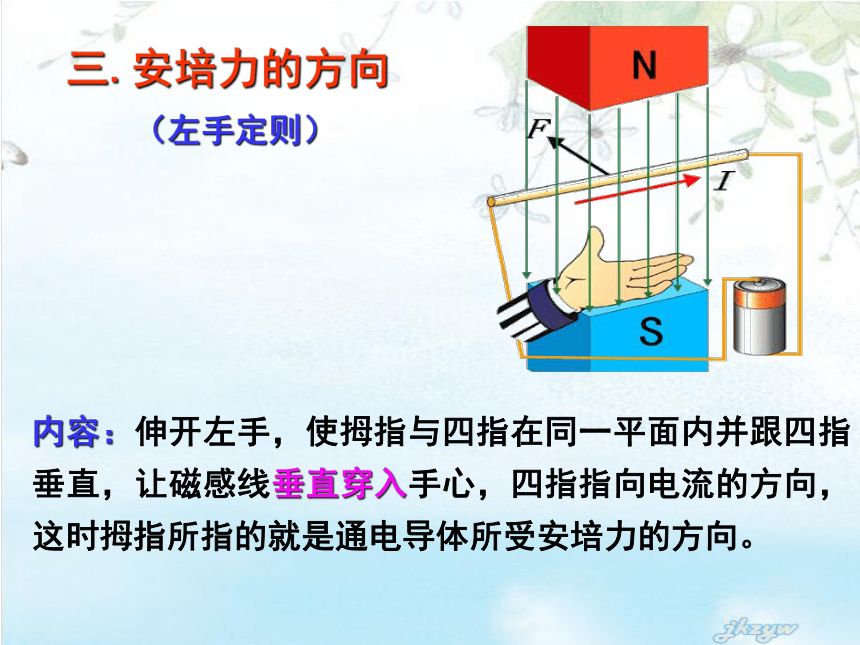

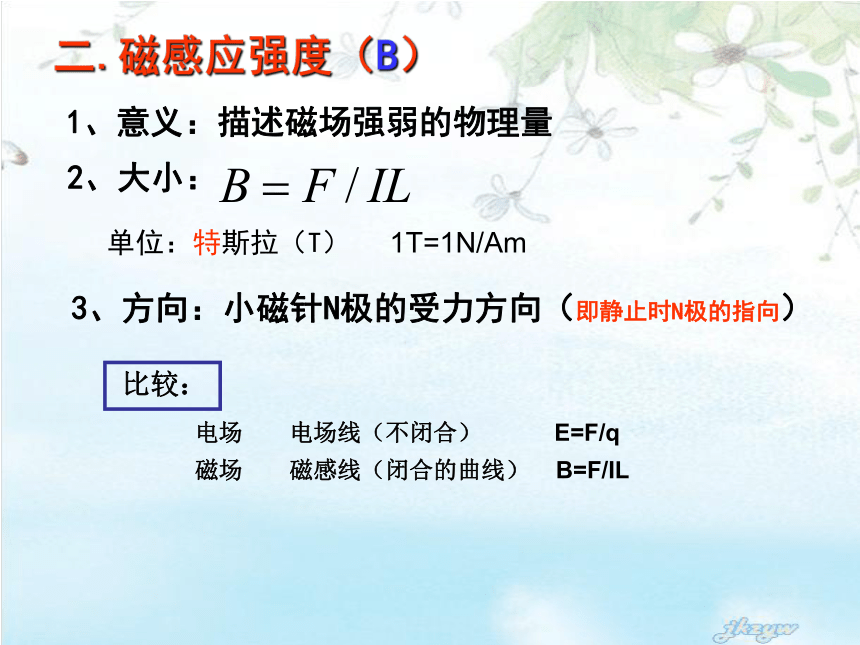

小，既跟导线的长度L成正比，又跟导线中的电流I成正比。2、大小：F=BIL比例系数导线在磁场中的长度导线中的电流（条件：匀强磁场）二.磁感应强度（B）1、意义：描述磁场强弱的物理量2、大小：单位：特斯拉（T）1T=1N/Am3、方向：小磁针N极的受力方向（即静止时N极的指向） 比较：电场 电场线（不闭合） E=F/q磁场 磁感线（闭合的曲线） B=F/IL三.安培力的方向内容：伸开左手，使拇指与四指在同一平面内并跟四指垂直，让磁感线垂直穿入手心，四指指向电流的方向，这时拇指所指的就是通电导体所受安培力的方向。 （左手定则）四. 电动机原理：利用安培力来工作的。转子：电动机中转动的部分
定子：电动机中固定不动的部分电动机广泛的应用在工厂、办公室、家庭里。
例如：电动剃须刀、录音机、录像机等；
大功率输出的有电车、电梯等。应用：1、如图所示的四种情况，通电导体均置于匀强磁场中，其中通电导线不受安培力的是（ ）巩固练习C2、判断下列两导线之间的相互作用（1）两导线中通以同向电流（2）两导线中通以反向电流3、一根长为2m的直导线，通有1A的电流，沿东西方向水平放置。试估算
导线在地磁场中所受的安培力。（地磁场约为0.3~0.7 T）4、赤道上的地磁场可以看成沿南北方向的匀强磁场，磁感应强度的大小是
，如果赤道上有一根沿南北方向的直导线，长为20m，载有从东
到西的电流30A。地磁场对这跟导线的作用力有多大？方向如何？相互
吸引相互
排斥F=0.03N 方向：指向地心 0.6~1.4 T做一做1、安培力的定义：
磁场对通电导线的作用力方向：左手定则大小：2、电磁感应强度（B）F=BIL大小：方向：小磁针N极的受力方向（即静止时N极的指向）小 结谢谢欣赏！
