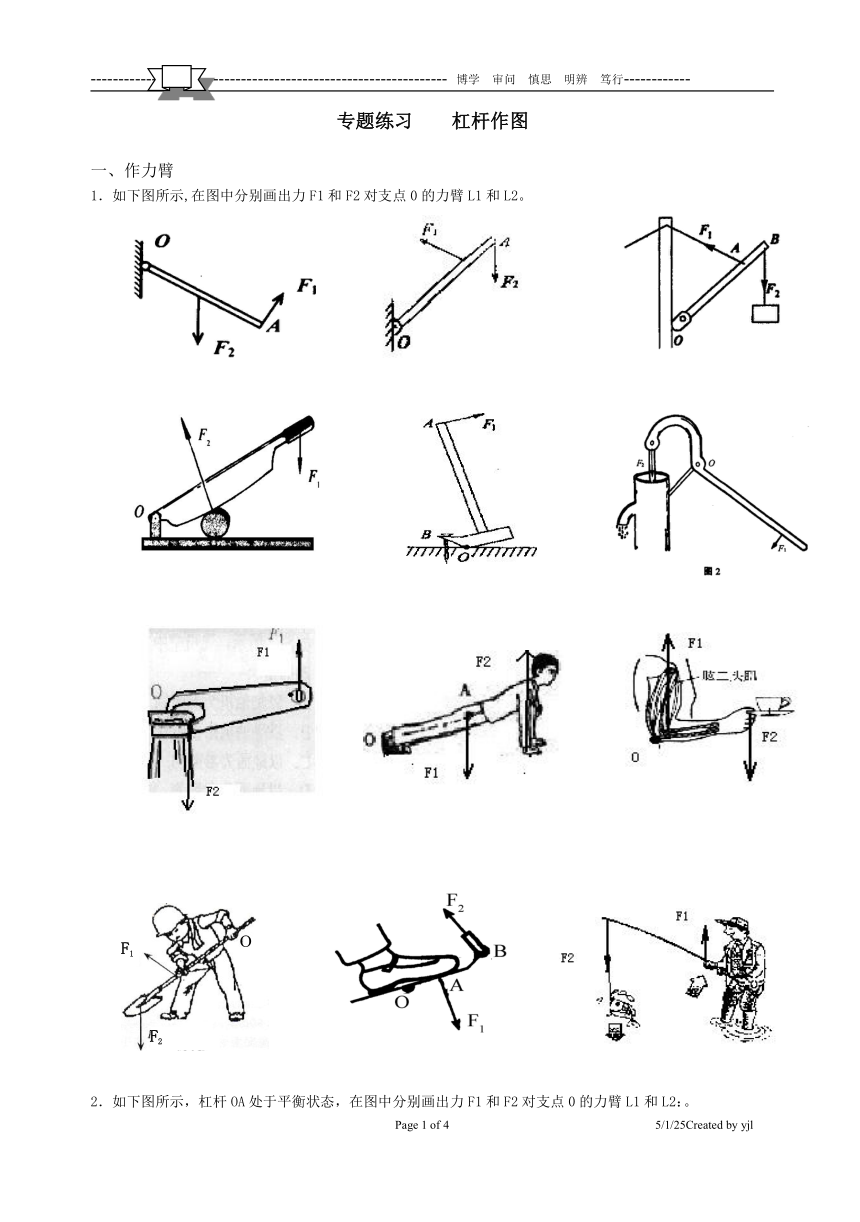

专题练习 杠杆作图
一、作力臂
1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
2．如下图所示，杠杆OA处于平衡状态，在图中分别画出力F1和F2对支点0的力臂L1和L2：。

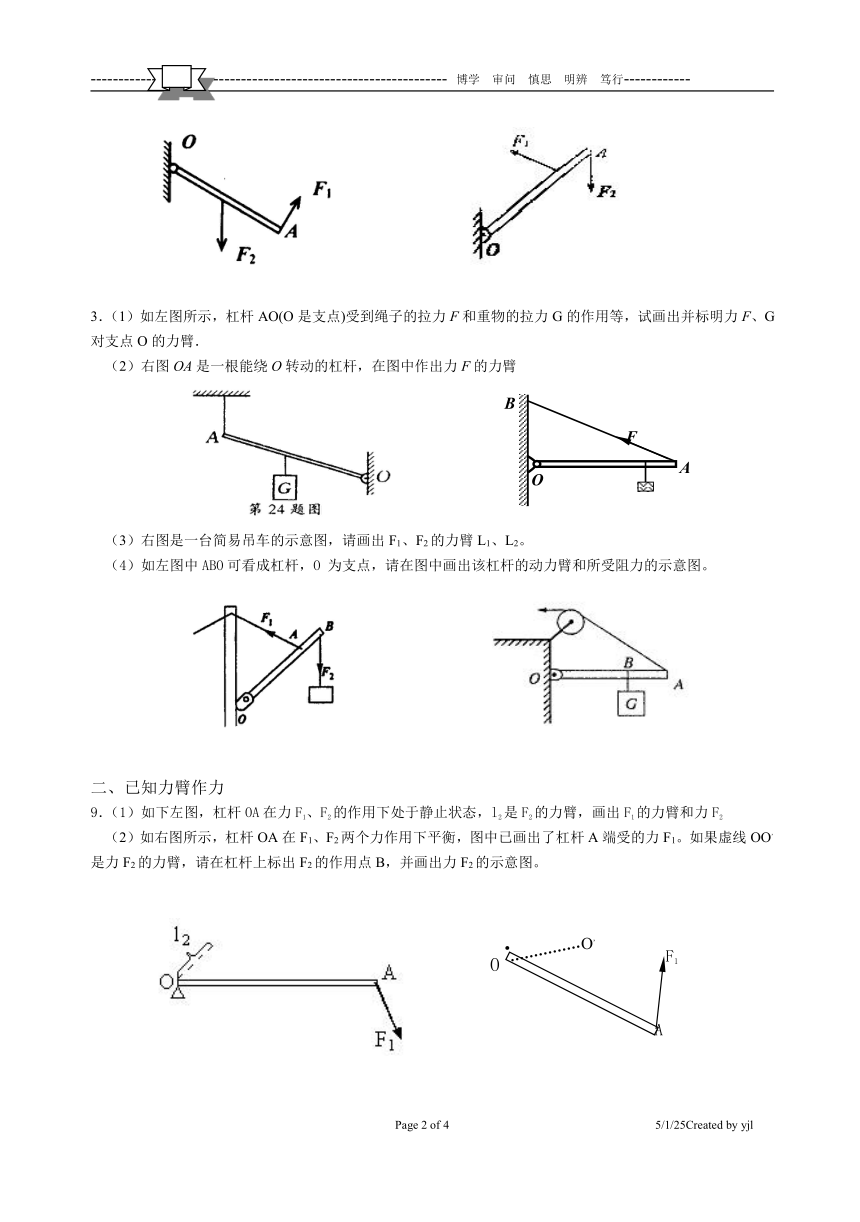

3．（1）如左图所示，杠杆AO(O是支点)受到绳子的拉力F和重物的拉力G的作用等，试画出并标明力F、G对支点O的力臂．
（2）右图OA是一根能绕O转动的杠杆，在图中作出力F的力臂
（3）右图是一台简易吊车的示意图，请画出F1、F2的力臂L1、L2。
（4）如左图中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
二、已知力臂作力
9．（1）如下左图，杠杆OA在力F1、F2的作用下处于静止状态，l2是F2的力臂，画出F1的力臂和力F2
（2）如右图所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1。如果虚线OO,是力F2的力臂，请在杠杆上标出F2的作用点B，并画出力F2的示意图。
四、作最小（省）的力
10．如图所示，O为杠杆AC的支点，在B处挂一小球，AO＝OB＝BC，为使杠杆在水平位置平
衡，（1）画出施加在杠杆A点上最小动力FA的力臂LA，并标出FA的方向
（2）画出施加在杠杆B点上最小动力FB的力臂LB，并标出FB的方向
（3）画出施加在杠杆C点上最小动力FC的力臂LC，并标出FC的方向
（4）FA 、FB 、FC 中哪个最小？
11．画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向。
12．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)
13．在下图中，分别画出向上、向下用力撬动大石头最小力的作用点和方向。
并比较二次最小力的大小，得到真正的最小力。
向下用力
向上用力
将下列的滑轮组绕线
使用如图所示的滑轮组提起重物G，在图中画出最省力的绕线方法。　
　　　　　　　　　　　　　
G
F
O
A
B
F1
O,
A
O
·
B
C
A
O
△
F=1/2G
F=1/5G
O
F1
F2
