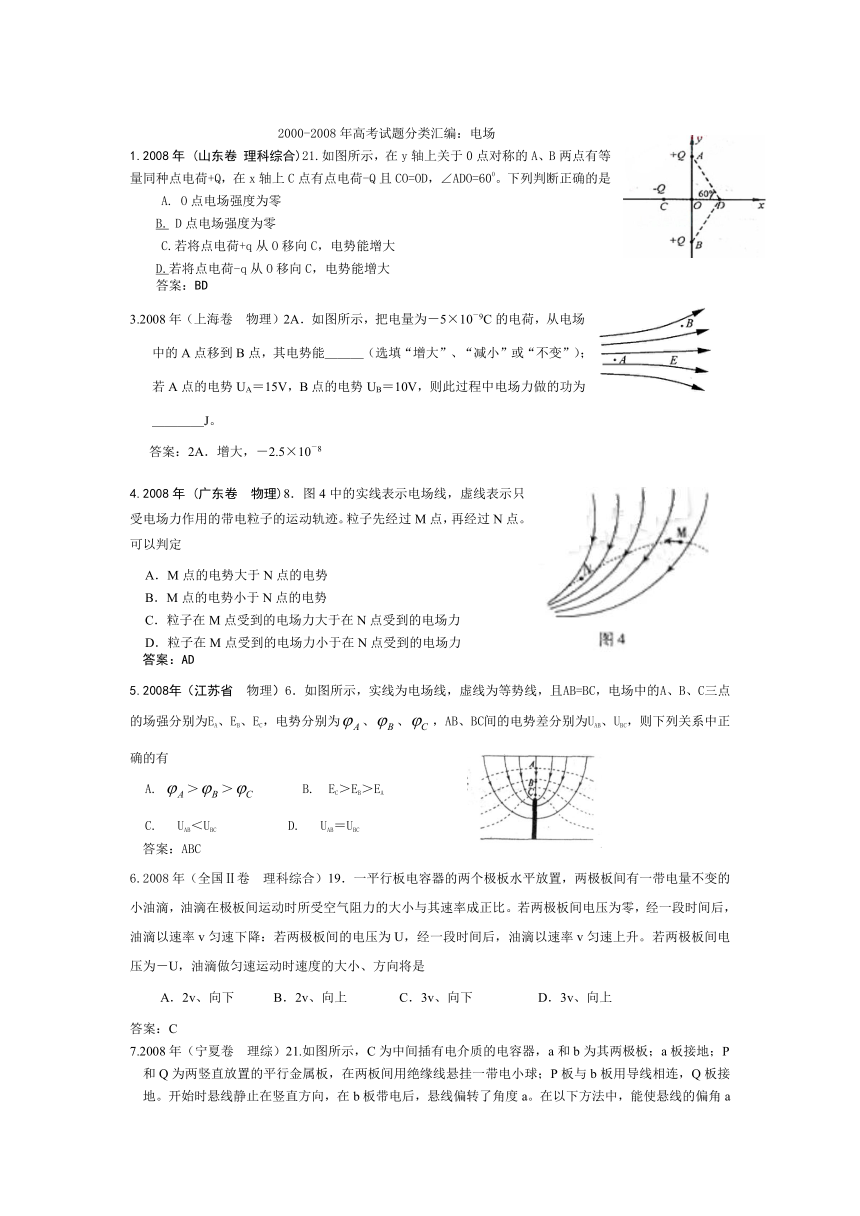

2000-2008年高考试题分类汇编：电场

2000-2008年高考试题分类汇编：电场
1.2008年 (山东卷 理科综合)21.如图所示，在y轴上关于0点对称的A、B两点有等量同种点电荷+Q，在x轴上C点有点电荷-Q且CO=OD，∠ADO=600。下列判断正确的是
A. O点电场强度为零
B. D点电场强度为零
C.若将点电荷+q从O移向C，电势能增大
D.若将点电荷-q从O移向C，电势能增大
答案：BD
3.2008年（上海卷　物理）2A．如图所示，把电量为－5×10－9C的电荷，从电场中的A点移到B点，其电势能＿＿＿（选填“增大”、“减小”或“不变”）；若A点的电势UA＝15V，B点的电势UB＝10V，则此过程中电场力做的功为＿＿＿＿J。
答案：2A．增大，－2.5×10－8
4.2008年 (广东卷 物理)8．图4中的实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹。粒子先经过M点，再经过N点。可以判定
A．M点的电势大于N点的电势
B．M点的电势小于N点的电势
C．粒子在M点受到的电场力大于在N点受到的电场力
D．粒子在M点受到的电场力小于在N点受到的电场力
答案：AD
5.2008年（江苏省 物理）6．如图所示，实线为电场线，虚线为等势线，且AB=BC，电场中的A、B、C三点的场强分别为EA、EB、EC，电势分别为、、，AB、BC间的电势差分别为UAB、UBC，则下列关系中正确的有
A. ＞＞　　　 B. EC＞EB＞EA
C.　 UAB＜UBC　　　　　　　　 D.　 UAB＝UBC
答案：ABC
6.2008年（全国Ⅱ卷 理科综合）19．一平行板电容器的两个极板水平放置，两极板间有一带电量不变的小油滴，油滴在极板间运动时所受空气阻力的大小与其速率成正比。若两极板间电压为零，经一段时间后，油滴以速率v匀速下降：若两极板间的电压为U，经一段时间后，油滴以速率v匀速上升。若两极板间电压为－U，油滴做匀速运动时速度的大小、方向将是
A．2v、向下　　　B．2v、向上　　　　C．3v、向下　　　　　D．3v、向上
答案：C

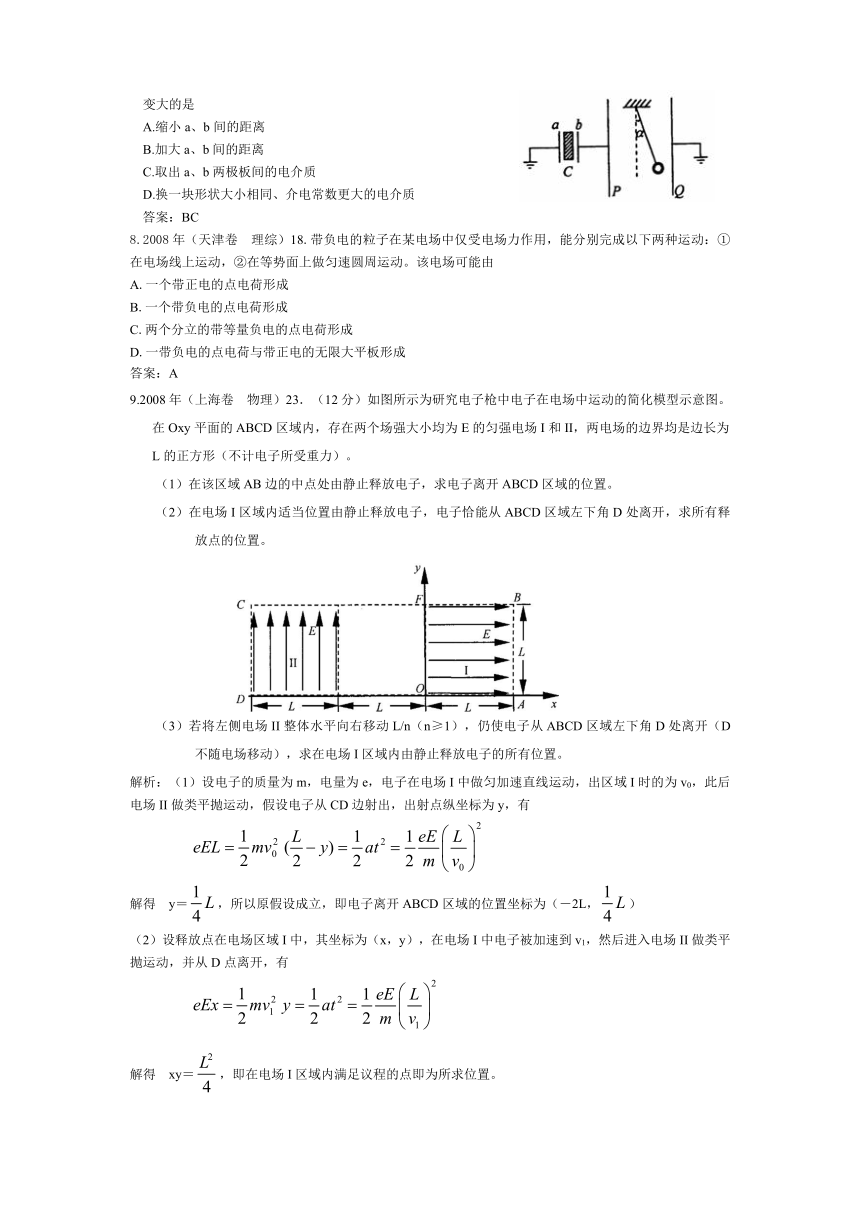

7.2008年（宁夏卷 理综）21.如图所示，C为中间插有电介质的电容器，a和b为其两极板；a板接地；P和Q为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球；P板与b板用导线相连，Q板接地。开始时悬线静止在竖直方向，在b板带电后，悬线偏转了角度a。在以下方法中，能使悬线的偏角a变大的是
A.缩小a、b间的距离
B.加大a、b间的距离
C.取出a、b两极板间的电介质
D.换一块形状大小相同、介电常数更大的电介质
答案：BC
8.2008年（天津卷 理综）18.带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动。该电场可能由A.一个带正电的点电荷形成B.一个带负电的点电荷形成C.两个分立的带等量负电的点电荷形成D.一带负电的点电荷与带正电的无限大平板形成
答案：A
9.2008年（上海卷　物理）23．（12分）如图所示为研究电子枪中电子在电场中运动的简化模型示意图。在Oxy平面的ABCD区域内，存在两个场强大小均为E的匀强电场I和II，两电场的边界均是边长为L的正方形（不计电子所受重力）。
（1）在该区域AB边的中点处由静止释放电子，求电子离开ABCD区域的位置。
（2）在电场I区域内适当位置由静止释放电子，电子恰能从ABCD区域左下角D处离开，求所有释放点的位置。
（3）若将左侧电场II整体水平向右移动L/n（n≥1），仍使电子从ABCD区域左下角D处离开（D不随电场移动），求在电场I区域内由静止释放电子的所有位置。
解析：（1）设电子的质量为m，电量为e，电子在电场I中做匀加速直线运动，出区域I时的为v0，此后电场II做类平抛运动，假设电子从CD边射出，出射点纵坐标为y，有
解得　y＝，所以原假设成立，即电子离开ABCD区域的位置坐标为（－2L，）
（2）设释放点在电场区域I中，其坐标为（x，y），在电场I中电子被加速到v1，然后进入电场II做类平抛运动，并从D点离开，有

解得　xy＝，即在电场I区域内满足议程的点即为所求位置。

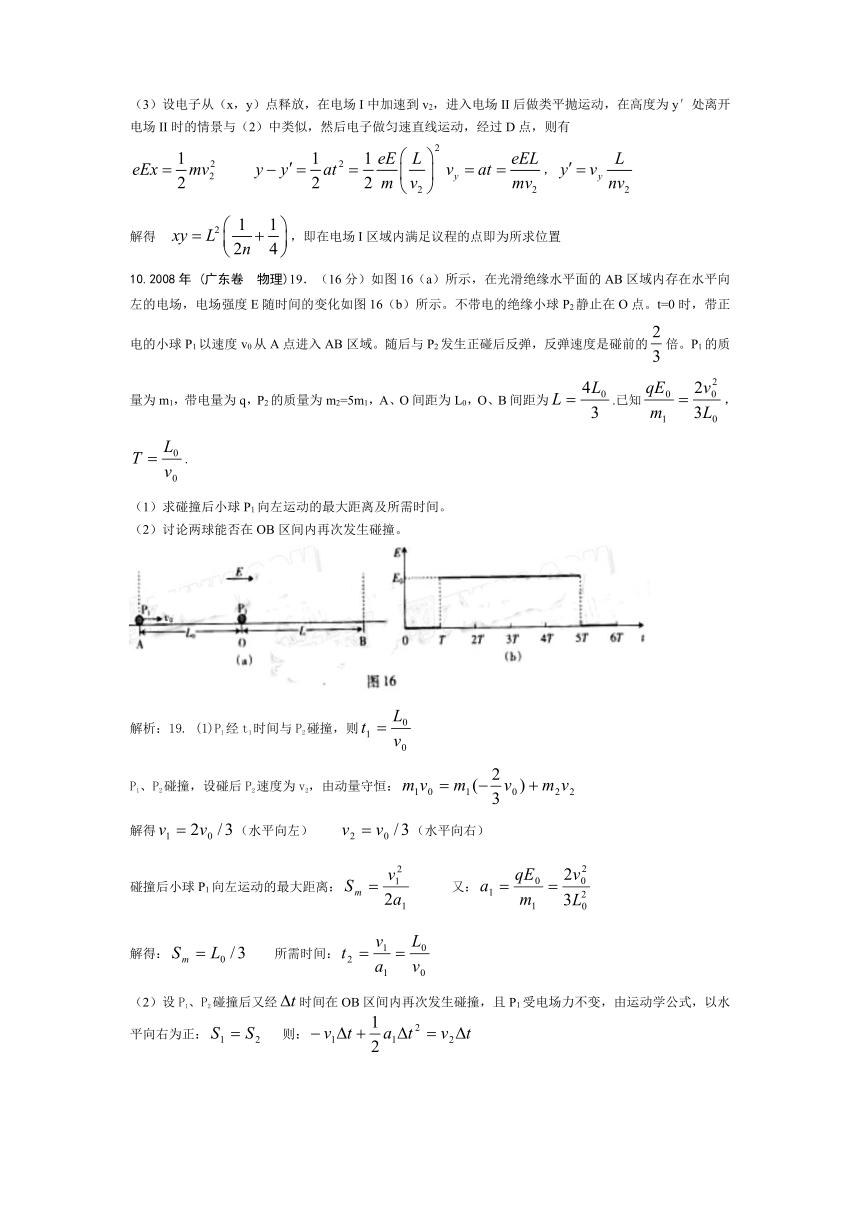

（3）设电子从（x，y）点释放，在电场I中加速到v2，进入电场II后做类平抛运动，在高度为y′处离开电场II时的情景与（2）中类似，然后电子做匀速直线运动，经过D点，则有
，
解得　，即在电场I区域内满足议程的点即为所求位置
10.2008年 (广东卷 物理)19．（16分）如图16（a）所示，在光滑绝缘水平面的AB区域内存在水平向左的电场，电场强度E随时间的变化如图16（b）所示。不带电的绝缘小球P2静止在O点。t=0时，带正电的小球P1以速度v0从A点进入AB区域。随后与P2发生正碰后反弹，反弹速度是碰前的倍。P1的质量为m1，带电量为q，P2的质量为m2=5m1，A、O间距为L0，O、B间距为.已知，.
（1）求碰撞后小球P1向左运动的最大距离及所需时间。
（2）讨论两球能否在OB区间内再次发生碰撞。
解析：19. (1)P1经t1时间与P2碰撞，则
P1、P2碰撞，设碰后P2速度为v2，由动量守恒：
解得（水平向左） （水平向右）
碰撞后小球P1向左运动的最大距离： 又：
解得： 所需时间：
（2）设P1、P2碰撞后又经时间在OB区间内再次发生碰撞，且P1受电场力不变，由运动学公式，以水平向右为正： 则：
解得： （故P1受电场力不变）
对P2分析：
所以假设成立，两球能在OB区间内再次发生碰撞。
（2000天津、江西卷）1．对于水平放置的平行板电容器，下列说法正确的是BCD
（A）将两极板的间距加大，电容将增大
（B）将两极板平行错开，使正对面积减小，电容将减小
（C）在下板的内表面上放置一面积和极板相等、厚度小于极板间的陶瓷板，电容将增大
（D）在下板的内表面上放置一面积和极板相等、厚度小于极板间距的铝板，电容将增大
2001上海综合4．法拉第首先提出用电场线形象生动地描绘电场。图为点电行a、b所形成电场的电场线分布图，以下几种说法正确的是 B
A a、b为异种电行，a带电量大于b带电量
B a、b为异种电荷，a带电量小于b带电量
C a、b为同种电行，a带电量大于b带电量
D a、b为同种电荷，a带电量小于b带电量
2001北京、内蒙古、安徽卷） 5.一平行板电容器，两板之间的距离和两板面积都可以调节，电容器两板与电池相连接．以表示电容器的电量，表示两极板间的电场强度，则AC
（A）当增大、不变时，减小、减小 （B）当增大、不变时，增大、增大
（C）当减小、增大时，增大、增大 （D）当减小、减小时，不变、不变
02（江苏、河南卷）7．图中，a、b、c、d、e五点在一直线上，b、c两点间的距离等于d、e两点间的距离。在a点固定放置一个点电荷，带电量为＋Q，已知在＋Q的电场中b、c两点间的电势差为U。将另一个点电荷＋q从d点移动到e点的过程中D
A 电场力做功qU B 克服电场力做功qU
C 电场力做功大于qU D 电场力做功小于qU
04（春季）13 ．如图，O是一固定的点电荷，另一点电荷P从很远处以初速度射入点电荷O的电场，在电场力作用下的运动轨迹是曲线MN。a、b、c是以O为中心，为半径画出的三个圆，。1、2、3、4为轨迹MN与三个圆的一些交点。以表示点电荷P由1到2的过程程中电场力做的功的大小，表示由3到4的过程中电场力做的功的大小，则
A． B．
C．P、Q两电荷可能同号，也可能异号D．P的初速度方向的延长线与O之间的距离可能为零
04（全国卷）14 如图，一绝缘细杆的两端各固定着一个小球，两小球带有等量异号的电荷，处于匀强电场中，电场方向如图中箭头所示。开始时，细杆与电场方向垂直，即在图中Ⅰ所示的位置；接着使细杆绕其中心转过90”，到达图中Ⅱ所示的位置；最后，使细杆移到图中Ⅲ所示的位置。以W1表示细杆由位置Ⅰ到位置Ⅱ过程中电场力对两小球所做的功，W2表示细杆由位置Ⅱ到位置Ⅲ过程中电场力对两小球所做的功，则有 C
A．W1＝0，W2≠0 B．W1＝0，W2＝0
C．W1≠0，W2＝0 D．W1≠0，W2≠0
04（上海卷）15 ．两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环，当A以如图
所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流。则（．BC ）
A．A可能带正电且转速减小。
B．A可能带正电且转速增大。
C．A可能带负电且转速减小。
D．A可能带负电且转速增大。
04（上海卷）16．某静电场沿x方向的电势分布如图所示，则（ AC ）
A．在0—x1之间不存在沿x方向的电场。
B．在0—x1之间存在着沿x方向的匀强电场。
C．在x1—x2之间存在着沿x方向的匀强电场。
D．在x1—x2之间存在着沿x方向的非匀强电场。
04（上海卷）17．光滑水平面上有一边长为l的正方形区域处在场强为E的匀强电场中，电场方向与正方形一边平行。一质量为m、带电量为q的小球由某一边的中点，以垂直于该边的水平初速v0进入该正方形区域。当小球再次运动到该正方形区域的边缘时，具有的动能可能为
（．ABC ）
A．0 B． C． D．
04（天津卷）18 中子内有一个电荷量为的上夸克和两个电荷量为的下夸克，一简单模型是三个夸克都在半径为的同一圆周上，如图1所示。图2给出的四幅图中，能正确表示出各夸克所受静电作用力的是 （ B ）
图1

04（全国卷）20 ．一平行板电容器的电容为C，两板间的距离为d，上板带正电，电量为Q，下板带负电，电量也为Q，它们产生的电场在很远处的电势为零。两个带异号电荷的小球用一绝缘刚性杆相连，小球的电量都为q，杆长为l，且l A． B．0
C． D．
05（广东卷）21 竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个
带正电的小球，将平行金属板按图5所示的电路图连接。绝缘线与左极板的夹角为θ。当滑动变阻器R的滑片在a位置时，电流表的读数为I1，夹角为θ1；当滑片在b位置时，电流表的读数为I2，夹角为θ2，则 D
Ａ．θ1<θ2，I1θ2，I1>I2
Ｃ．θ1=θ2，I1=I2 Ｄ．θ1<θ2，I1=I2
05（广东卷）22 .静电在各种产业和日常生活中有着重要的应用，如静电除尘、静电复印等，所依据的基本原理几乎都是让带电的物质微粒在电场作用下奔向并吸附到电极上。现有三个粒子a、b、c 从P点向下射入由正、负电极产生的电场中，它们的运动轨迹如图1所示，则 （B）
A.α带负电荷，b带正电荷，c不带电荷B.α带正电荷，b不带电荷，c带负电荷
C.α带负电荷，b不带电荷，c带正电荷D.α带正电荷，b带负电荷，c不带电荷
05（四川、陕西、贵州、）27 .水平放置的平行板电容器与一电池相连。在电容器的两板间有一带正电的质点处于静
止平衡状态。现将电容器两板间的距离增大，则　D　
A．电容变大，质点向上运动 　　　B．电容变大，质点向下运动
C．电容变小，质点保持静止 　　　D．电容变小，质点向下运动
06（陕西卷）28 、图中为一“滤速器”装置的示意图，a、b为水平放置的平行金属板，一束具有各种不同速率的电子沿水平方向经小孔O进入a、b两板之间。为了选取具有某种特定速率的电子，可在a、b间加上电压，并沿垂直于直面的方向加一匀强磁场使所选电子仍能够沿水平直线OO‘??运动，由O‘??射出，不计重力作用。可能达到上述目的的办法是AD
A.使a板电势高于b板，磁场方向垂直纸面向里
B.使a板电势低于b板，磁场方向垂直纸面向里
C.使a板电势高于b板，磁场方向垂直纸面向外D.使a板电势低于b板，磁场方向垂直纸面向外
06（江苏卷）31．是长为的均匀带电细杆，、是位于所在直线上的两点，位置如图所示。 上电荷
产生的静电场在 处的场强大小为，在处的场强大小为。则以下说法正确的是D
A．两处的电场方向相同，
B．两处的电场方向相反，
C．两处的电场方向相同，D．两处的电场方向相反，
07北京理综 33在真空中的光滑水平绝缘面上有一带电小滑块。开始时滑块静止。若在滑块所在空间加一水平匀强电场E1，持续一段时间后立即换成与E1相反方向的匀强电场E2。当电场E2与电场E1持续时间相同时，滑块恰好回到初始位置，且具有动能Ek。在上述过程中，E1对滑块的电场力做功为W1，冲量大小为I1；E2对滑块的电场力做功为W2，冲量大小为I2。则C
A．I1＝I2 B．4I1＝I2
C．W1＝0.25Ek W2＝0.75Ek D．W1＝0.20Ek W2＝0.80Ek
07海南卷 36一平行板电容器中存在匀强电场，电场沿竖直方向。两个比荷（即粒子的电荷量与质量之比）不同的带正电的粒子a和b，从电容器边缘的P点（如图）以相同的水平速度射入两平行板之间。测得a和b与电容器的撞击点到入射点之间的水平距离之比为1∶2。若不计重力，则a和b的比荷之比是D
A．1∶2 B．1∶1
C．2∶1 D．4∶1
07宁夏理综 38、两个质量相同的小球用不可伸长的细线连结，置于场强为E的匀强电场中，小球1和小球2均带正电，电量分别为q1和q2（q1＞q2）。将细线拉直并使之与电场方向平行，如图所示。若将两小球同时从静止状态释放，则释放后细线中的张力T为（不计重力及两小球间的库仑力）A
A． B．
C． D．
07宁夏理综 39匀强电场中的三点A、B、C是一个三角形的三个顶点，AB的长度为1 m，D为AB的中点，如图所示。已知电场线的方向平行于ΔABC所在平面，A、B、C三点的电势分别为14 V、6 V和2 V。设场强大小为E，一电量为1×10－6 C的正电荷从D点移到C点电场力所做的功为W，则A
A．W＝8×10－6 J，E＞8 V/m
B．W＝6×10－6 J，E＞6 V/m
C．W＝8×10－6 J，E≤8 V/m
D．W＝6×10－6 J，E≤6 V/m
07全国理综Ⅰ 40 a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点.电场线与矩形所在平面平行。已知a点的电势为20 V，b点的电势为24 V，d点的电势为4 V，如图，由此可知c点的电势为B
A．4 V B．8 V
C．12 V D．24 V
07山东理综 41、如图所示，某区域电场线左右对称分布，M、N为对称线上两点。下列说法正确的是AC
A．M点电势一定高于N点电势
B．M点场强一定大于N点场强
C．正电荷在M点的电势能大于在N点的电势能
D．将电子从M点移动到N点，电场力做正功
07上海 42、一点电荷仅受电场力作用，由A点无初速释放，先后经过电场中的B点和C点。点电荷在A、B、C三点的电势能分别用EA、EB、EC表示，则EA、EB和EC间的关系可能是AD
A．EA＞EB＞EC B．EA＜EB＜EC
C．EA＜EC＜EB D．EA＞EC＞EB
07重庆理综 43如图所示，悬挂在O点的一根不可伸长的绝缘细线下端有一个带电量不变的小球A。在两次实验中，均缓慢移动另一带同种电荷的小球B。当B到达悬点O的正下方并与A在同一水平线上，A处于受力平衡时，悬线偏离竖直方向的角度为θ，若两次实验中B的电量分别为q1和q2， θ分别为30°和45°。则q2/q1为C
A．2 B．3 C．2 D．3
06（天津卷）44 在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为U的加速电场，设其初速度为零，经加速后形成横截面积为S、电流为I的电子束。已知电子的电量为、质量为，则在刚射出加速电场时，一小段长为的电子束内的电子个数是（ B ）
A. B. C. D.
