3.1 透镜

课件24张PPT。新课导入第二章中学习了各种面镜分哪几种？他们能让光线透过去吗？我戴的眼镜能让光线透过去吗？从而引入透镜教学.教 师：贺华国

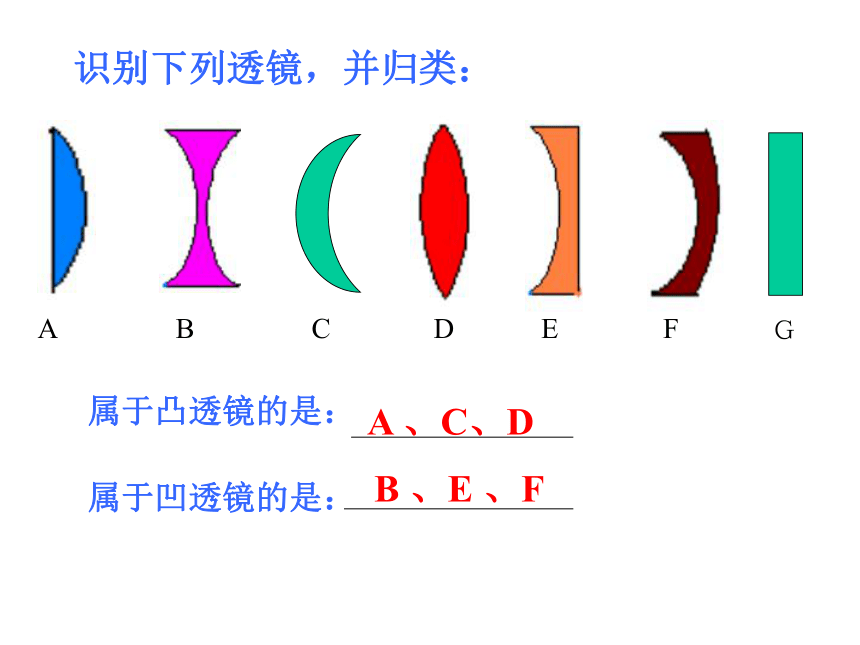

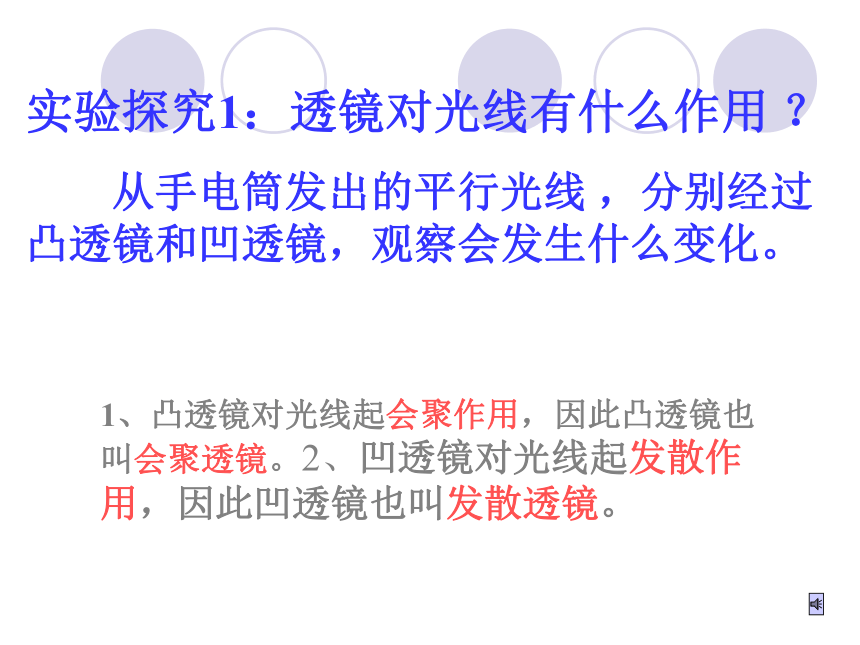

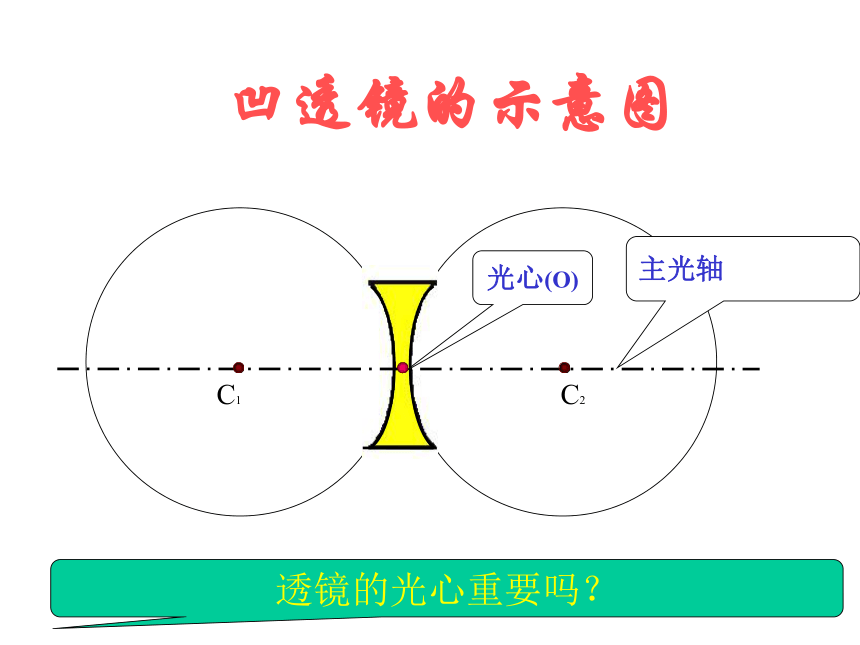

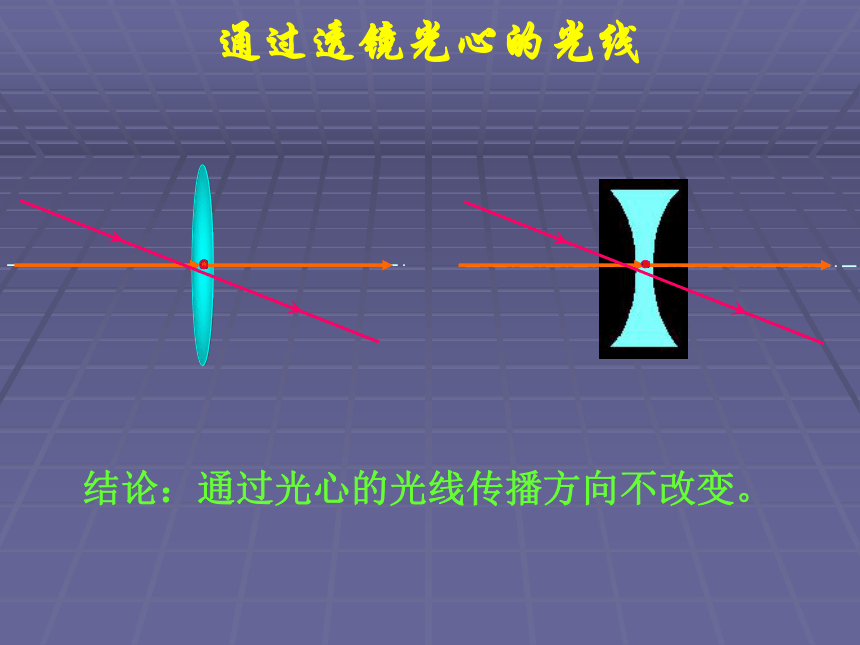

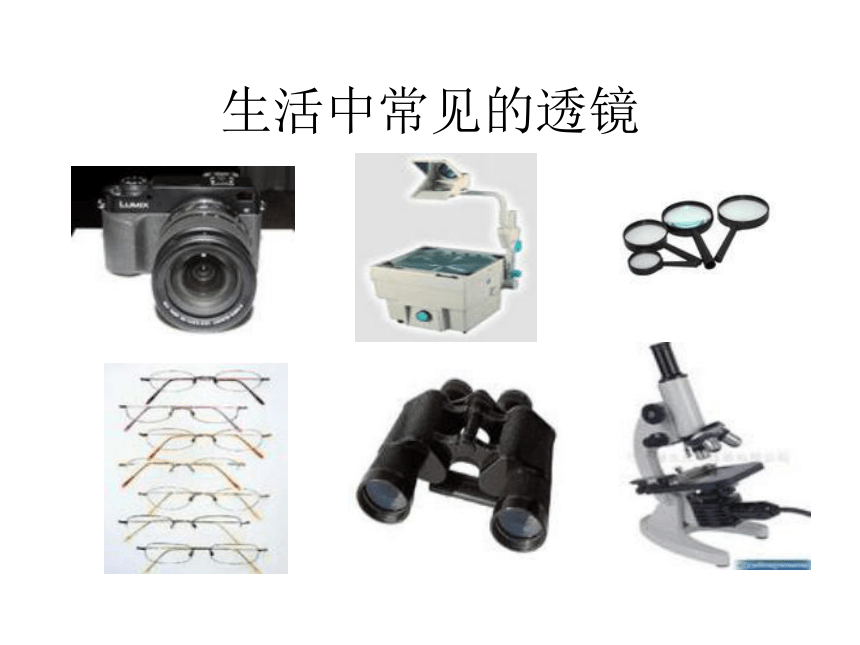

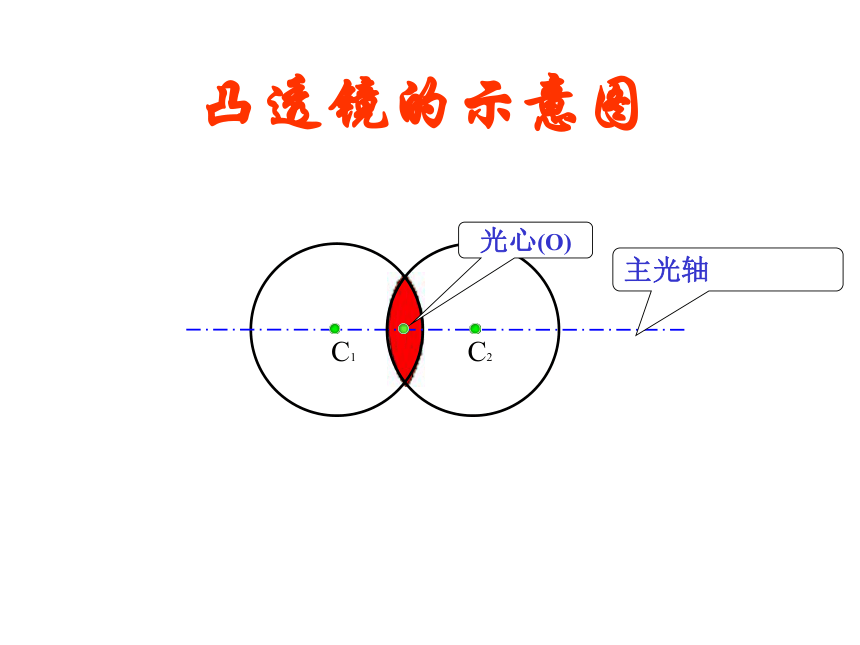

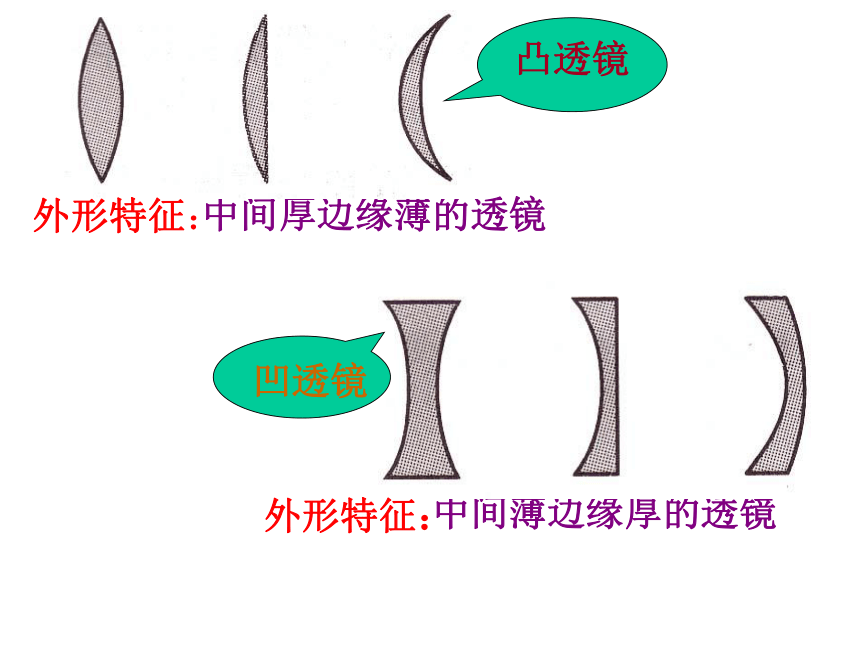

单 位：西村中学 透 镜生活中常见的透镜中间厚边缘薄的透镜中间薄边缘厚的透镜凸透镜外形特征：外形特征： 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：凸透镜的示意图 C1 C2主光轴光心(O)凹透镜的示意图 C2 C1主光轴光心(O)透镜的光心重要吗？通过透镜光心的光线结论：通过光心的光线传播方向不改变。 实验探究1：透镜对光线有什么作用 ？
从手电筒发出的平行光线 ，分别经过凸透镜和凹透镜，观察会发生什么变化。1、凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。2、凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
凸透镜有几个焦点？1、平行于凸透镜主光轴的光线如何传播？OFF2、凸透镜有2个实焦点。 1、平行于主光轴的光线经凸透镜折射后会聚于一点，这个点叫做凸透镜的焦点（F）。 在主光轴上会聚成的这一点是什么？凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。2、平行于凹透镜主光轴的光线如何传播？ 平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线交于一点，它不是实际光线的会聚点，叫虚焦点(F)。FF 凹透镜有焦点吗？ 凹透镜有2个虚焦点凹透镜有几个虚焦点？F 想一想？
（1）过焦点的光线经凸透镜折射后是怎样传播的？
（2）延长线经过虚焦点的光线经凹透镜折射后怎样传播 的？
FFF结论：
（1）过焦点的光线经凸透镜折射后平行于主光轴。
（2）延长线经过虚焦点的光线经凹透镜折射后 平行于主光轴
？ 你能想出凸透镜和凹透镜的三条特殊光线吗？你能行！FFFF1、平行于主光轴的光线 经凸透镜折射后会聚于焦点三条特殊光线2、过焦点的光线经凸透镜折射后平行于主光轴。
3、过光心的光线传播方向不改变。 2、延长线经过虚焦点的光线经凹透镜折射后 平行于主光轴
1、平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线经过虚焦点3、过光心的光线传播方向不改变。 通过本节课的学习 ，你都知道了 哪些知识 ？一、透镜的分类： 二、关于透镜的概念：凸透镜和凹透镜 三、透镜对光线的作用：1、凸透镜对光有会聚作用2、凹透镜对光有发散作用1、主 光 轴---两个球面球心的连线叫做主光轴。2、光 心(O)---透镜的中心叫光心。3、焦 点( F)---平行于主光轴的光线经凸透镜折射后会聚于一点，这 个 点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 四、透镜的三条特殊光线：达标训练１、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲丙２、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上Ｂ3、给你一个凸透镜、白纸、刻度尺，你能测出凸透镜的焦距吗？谢谢！FF公元前2世纪，人们用冰凸透镜向日取火古人怎样利用冰来取火呢？FFFF折射现象中，光路可逆！
