物理：第三章第3节电与磁课件（教科版九年级上）

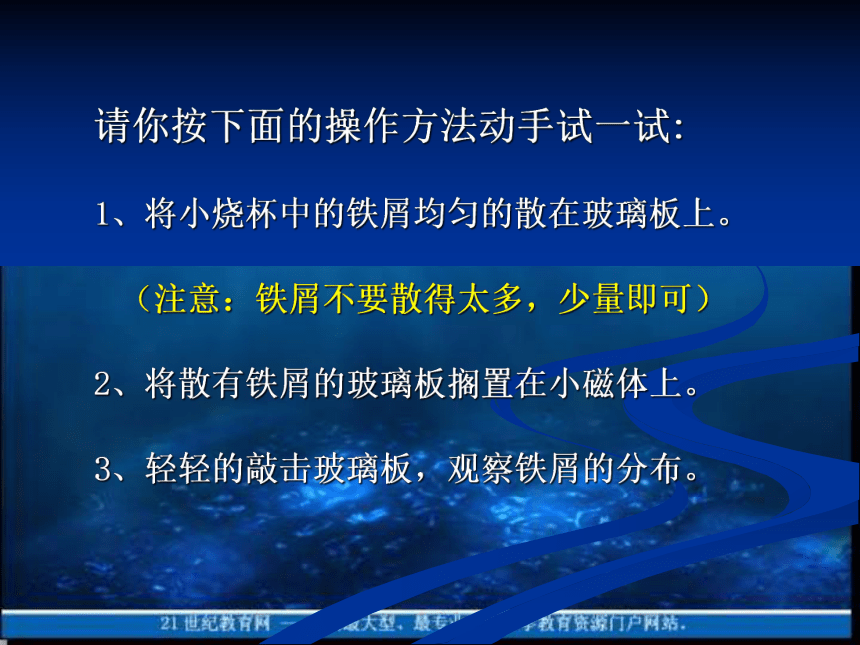

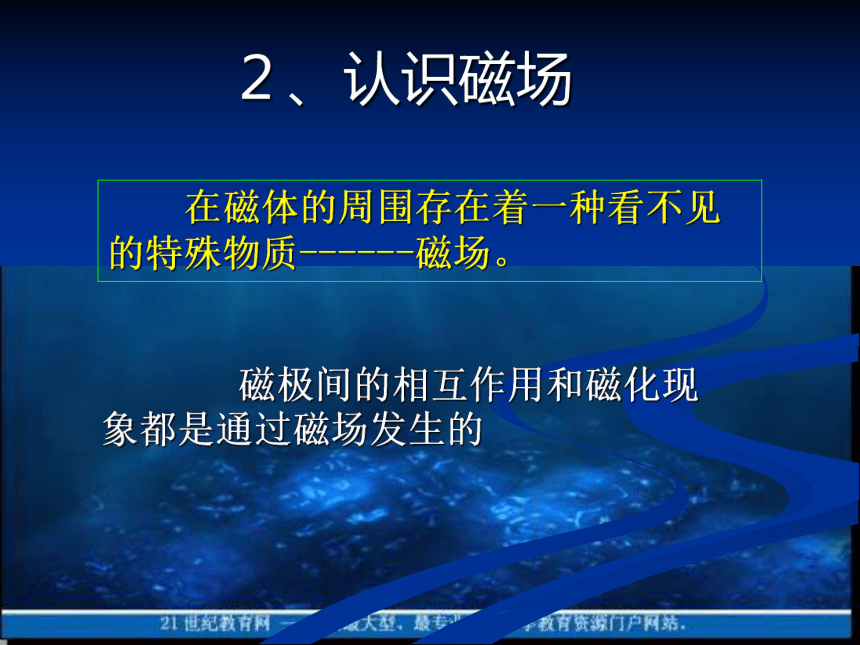

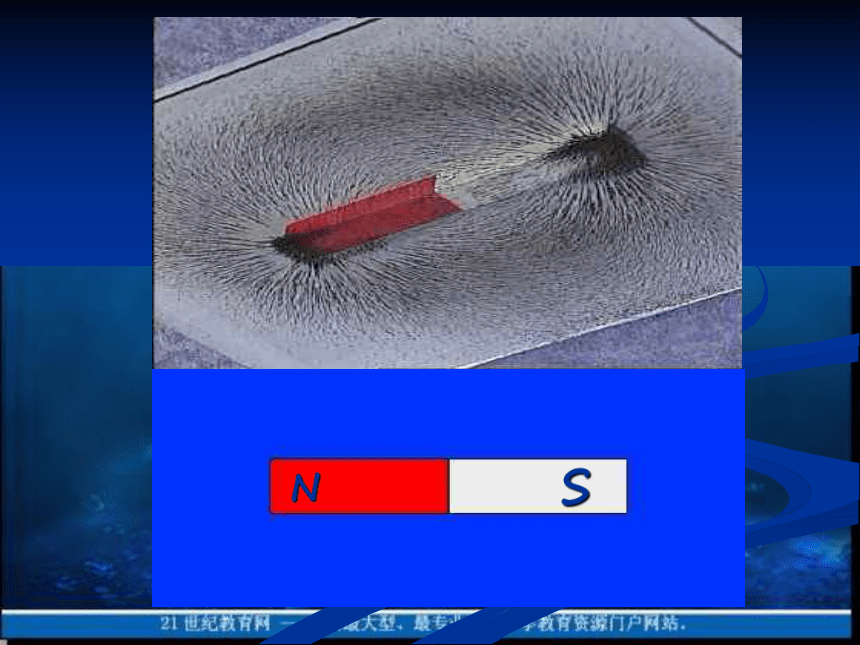

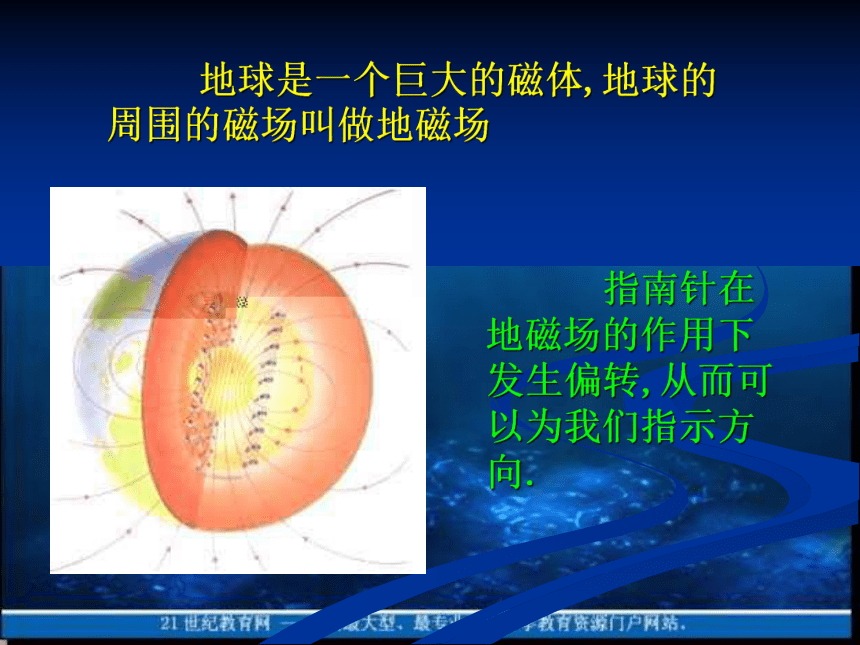

课件15张PPT。　　在磁体的周围存在着一种看不见的特殊物质------磁场。２、认识磁场 磁极间的相互作用和磁化现象都是通过磁场发生的请你按下面的操作方法动手试一试:1、将小烧杯中的铁屑均匀的散在玻璃板上。2、将散有铁屑的玻璃板搁置在小磁体上。3、轻轻的敲击玻璃板，观察铁屑的分布。（注意：铁屑不要散得太多，少量即可） 铁屑的分布在 的作用下变得有规律了，所以铁屑的有规律的分布就可以显示出 的分布.磁场磁场NSSN 地球是一个巨大的磁体,地球的周围的磁场叫做地磁场 指南针在地磁场的作用下发生偏转,从而可以为我们指示方向.磁场的方向

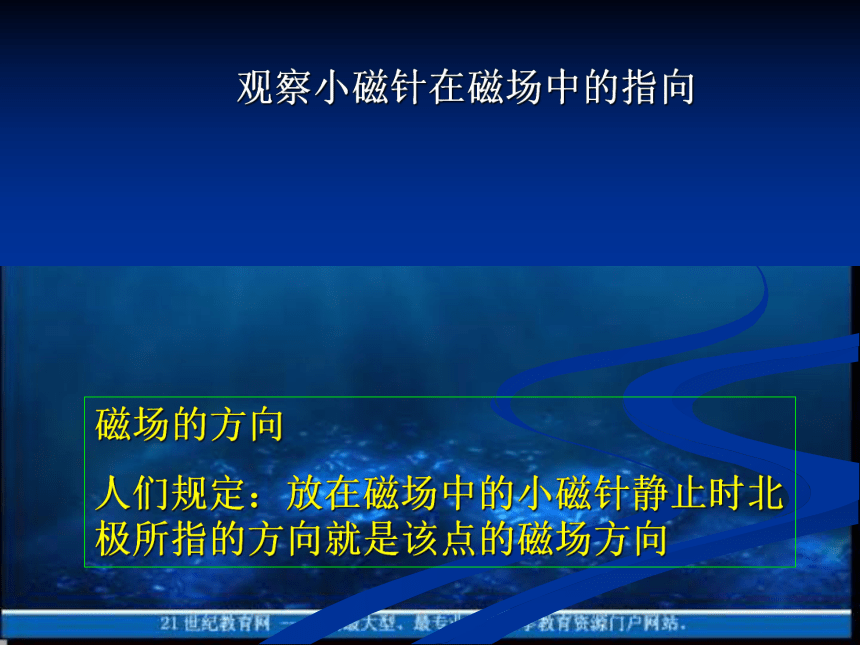

人们规定：放在磁场中的小磁针静止时北极所指的方向就是该点的磁场方向　　　 观察小磁针在磁场中的指向按课本76页图14 –4在磁体周围放置小磁针:1、在磁场里不同点小磁针北极的指向相同吗?观察回答：2、这个现象说明了：在磁场中，每一点的磁场方向 。都不相同SNNSNS 三、磁感线
1、磁感线：在磁场中画出一系列有方向
的闭合曲线（从N极出来到S
极进去），且使曲线上每一
点的切线方向表示该点的磁
场方向。条形磁铁、蹄形磁铁周围磁场 ②磁感线是不存在、不相交的闭合曲线。
③磁感线某点的切线方向表示该点的磁场方向。
④磁感线的疏密表示磁场的强弱。①外部由N极到S极，内部由S极到N极，闭合曲线。2、特点：四、地磁场北极南极南极北极北极 N南极 S等效NS思考：赤道上放小磁针，静止时N极指向
哪里？磁感线：用一条带箭头的曲线，可以方便形象的描述磁场，这样的曲线叫做磁感线特点：磁感线是从磁体的　　　极发出，回到磁体的　　　极．NS北南3、描述磁场NS
