4.3 光的折射

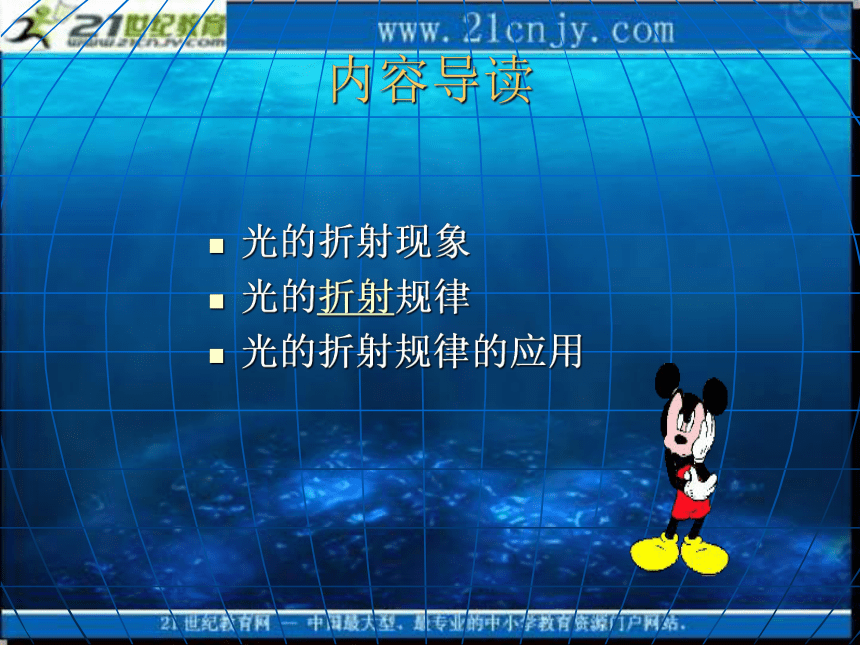

课件18张PPT。第三节 光的折射内容导读光的折射现象
光的折射规律

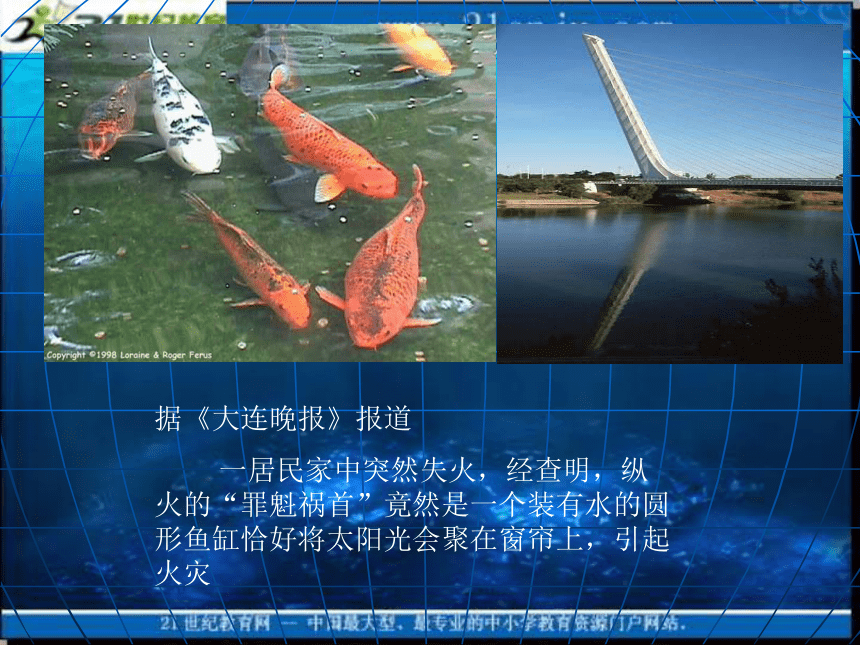

光的折射规律的应用据《大连晚报》报道

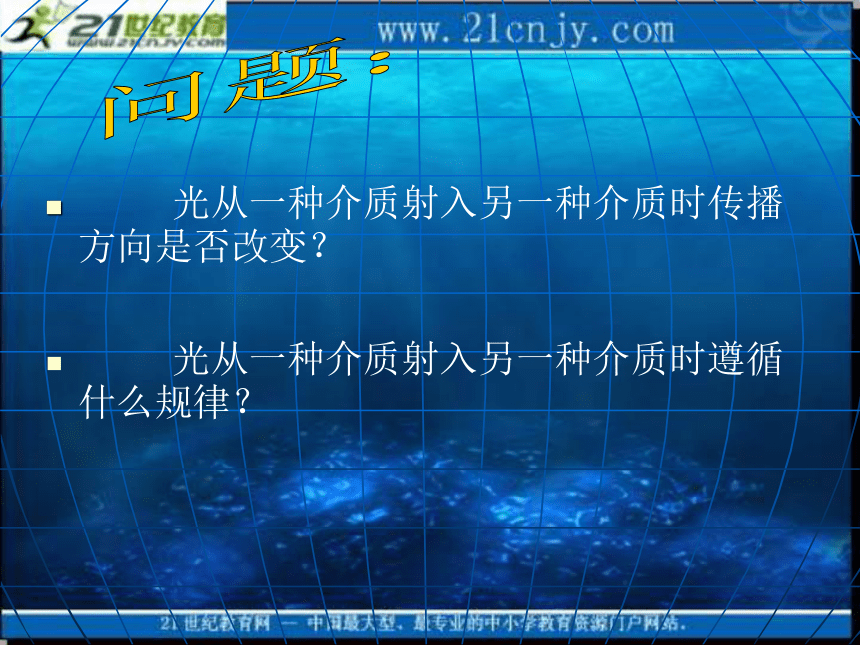

一居民家中突然失火，经查明，纵火的“罪魁祸首”竟然是一个装有水的圆形鱼缸恰好将太阳光会聚在窗帘上，引起火灾问题： 光从一种介质射入另一种介质时传播方向是否改变？

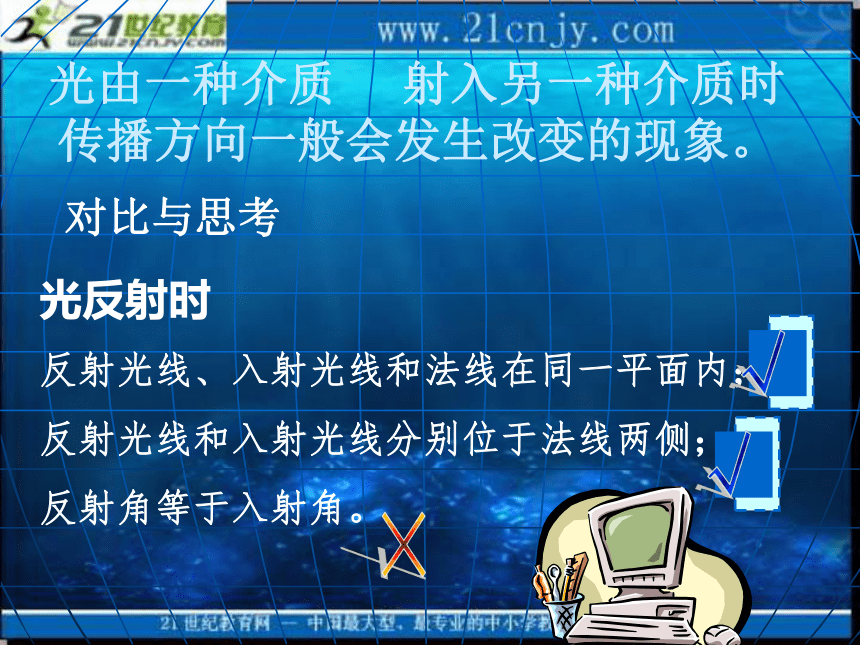

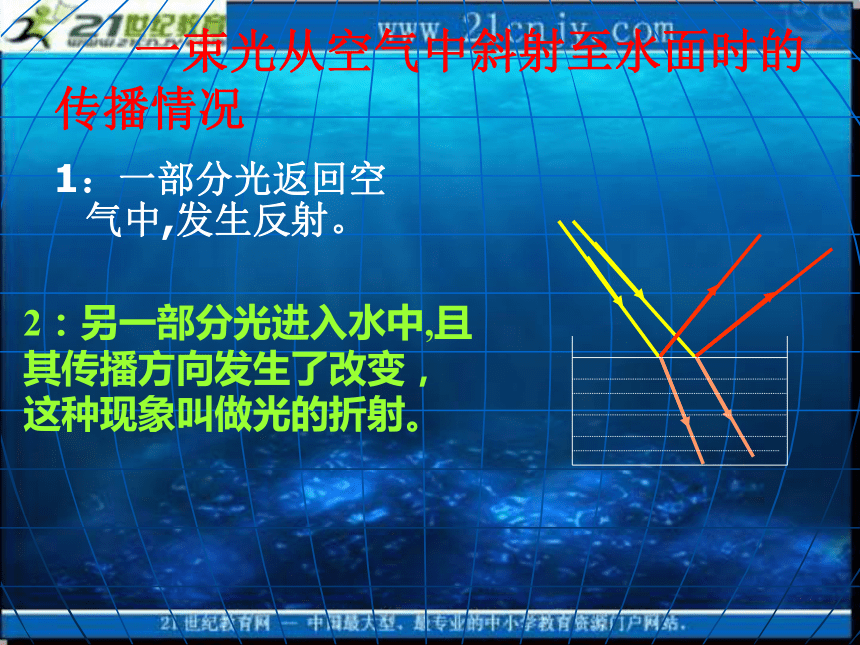

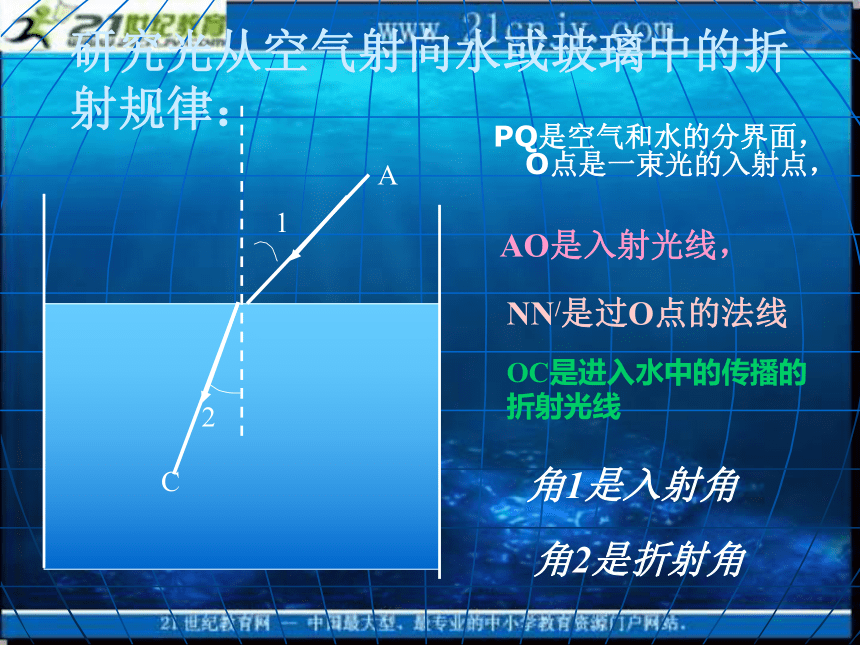

光从一种介质射入另一种介质时遵循什么规律？ 一束光从空气中斜射至水面时的传播情况1：一部分光返回空气中,发生反射。2：另一部分光进入水中,且其传播方向发生了改变，这种现象叫做光的折射。研究光从空气射向水或玻璃中的折射规律：PQ是空气和水的分界面，O点是一束光的入射点，AO是入射光线，NN/是过O点的法线OC是进入水中的传播的折射光线角1是入射角角2是折射角光由一种介质 射入另一种介质时传播方向一般会发生改变的现象。对比与思考光反射时
反射光线、入射光线和法线在同一平面内；
反射光线和入射光线分别位于法线两侧；
反射角等于入射角。×实 验 探 究:改变入射角角1的大小，观察折射角角2随入射角的变化情况：2入射角增大时，折射角也增大让光线垂直射向水面，进入水中的光线方向怎样呢？ 光垂直射到水的表面时，在水中的传播方向光的折射规律内容：光折射时，折射光线、入射光线、法线在同一平面内，折射光线和入射光线分别位于法线两侧。光从空气斜射到水或玻璃表面时，折射光线向法线靠拢，折射角小于入射角。光垂直射到水或玻璃的表面时，在水和玻璃中的传播方向入射角增大时，折射角也增大。如果有一束光从水或玻璃斜射向空气中，光线将怎样偏折呢？ 根据光路的可逆性把结论填在下面的方框中：光从水中或玻璃中斜射入空气中，折射光线将偏离 ，折射角 入射角。法线大于潜水员在水下看岸上的物体AB海市蜃楼放入水中的铅笔看上去为什么向上偏折？做一做，想一想： 1、将一束光斜射到杯子底部，缓慢向杯里倒水，光斑将向哪个方向移动？如何解释这一现象？
2、将一枚硬币放入不透明杯子底部，你向后退到恰好不能看见硬币为止，另一同学缓慢向杯中到水，发生什么现象？你能解释其中的道理吗？
3、通过装水的透明杯子看天棚上的灯，看上去位置有没有变化？
作业：
1、从不同角度观察教学楼一楼大厅鱼缸中的鱼，
解释观察到的现象。
2、观察并收集生活中跟光的折射有关的现象。E
N
D
再见！
