第五章第1节电流课件

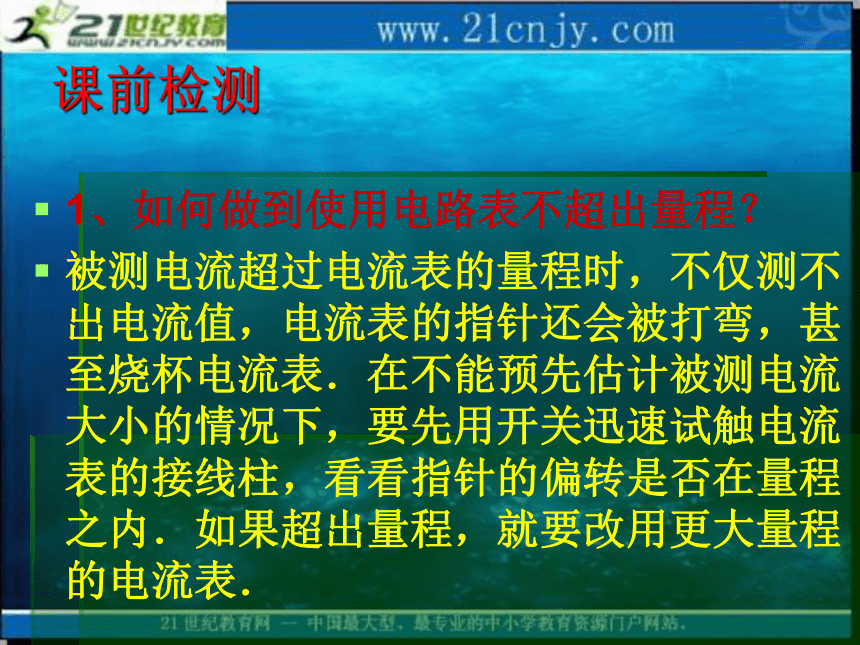

课件20张PPT。 电流课前检测1、如何做到使用电路表不超出量程？
被测电流超过电流表的量程时，不仅测不出电流值，电流表的指针还会被打弯，甚至烧杯电流表．在不能预先估计被测电流大小的情况下，要先用开关迅速试触电流表的接线柱，看看指针的偏转是否在量程之内．如果超出量程，就要改用更大量程的电流表．

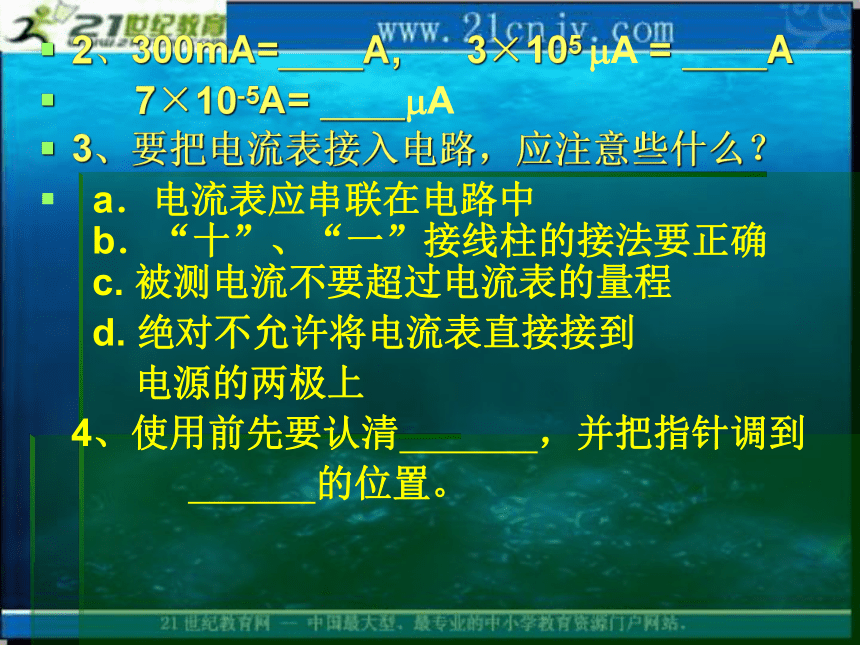

2、300mA= A, 3×105 ?A = A
7×10-5A= ?A
3、要把电流表接入电路，应注意些什么？
a．电流表应串联在电路中
b．“十”、“一”接线柱的接法要正确
c. 被测电流不要超过电流表的量程
d. 绝对不允许将电流表直接接到
电源的两极上
4、使用前先要认清 ，并把指针调到
的位置。

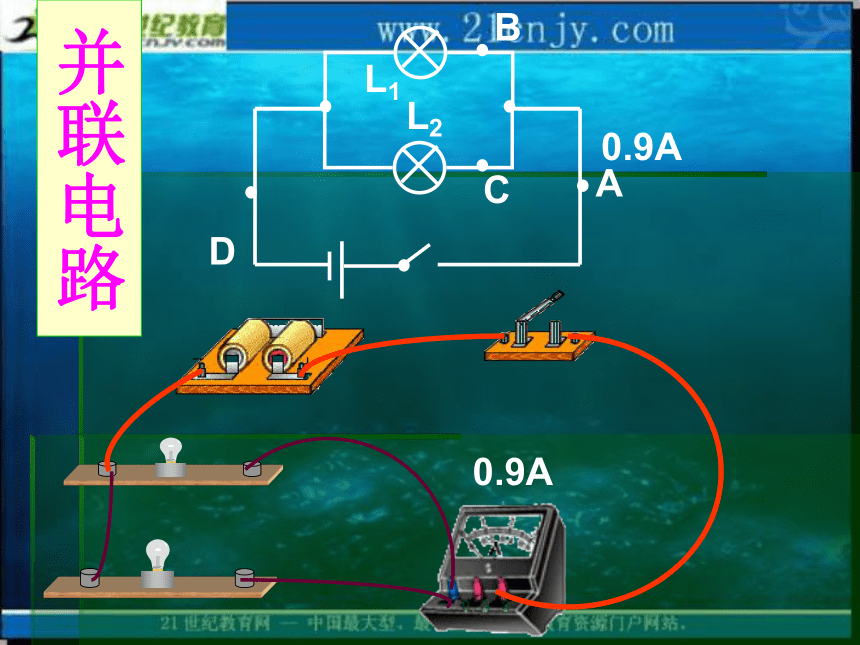

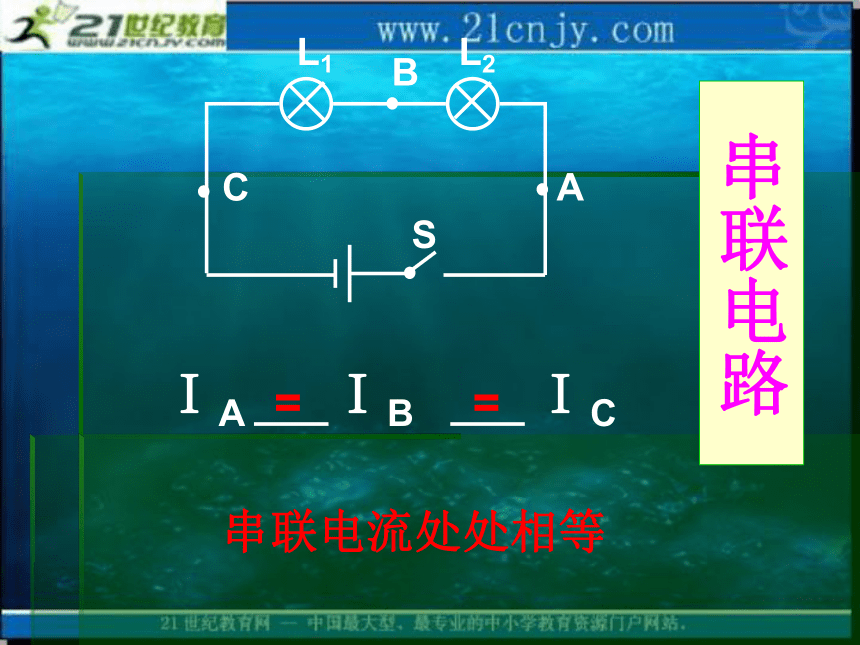

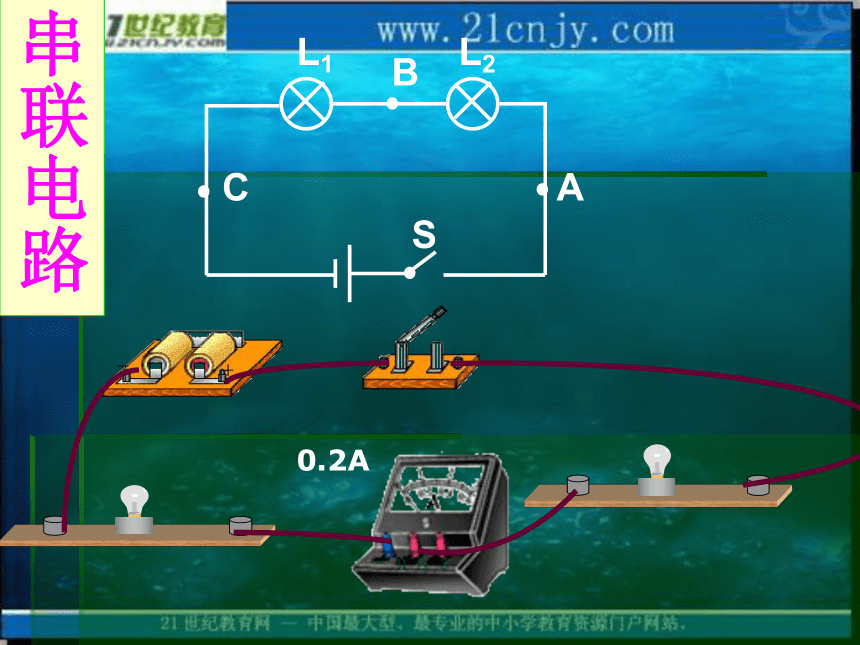

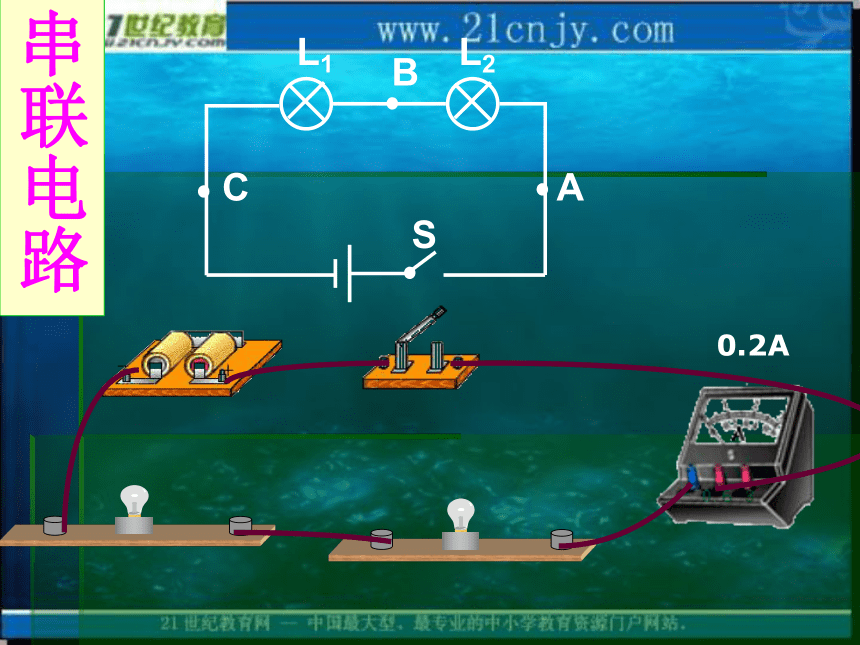

L1L2串联电路0.2AL1L2串联电路0.2AL1L2串联电路0.2AABCL1L2SＩAＩBＩC==串联电路串联电流处处相等L1D并联电路0.9A0.9AL1B并联电路0.5A0.5A并联电路0.4A0.4A0.9A0.5AL1L2ABCDＩAＩBＩDＩC==+并联电路并联电路干路中的电流等于各支路电流之和本节课学到了什么？1、知道有两种电荷，电流的形成以
及电流方向的规定。
2、知道电流的单位及换算，了解常
见的电流值。
3、会正确使用电流表测电流，会读
电流表数值。
4、理解串、并联电路中电流的特点。4、使用电流表时，若将正负接线柱接反了，
产生的后果是：（ ）
A、 用电器被烧坏 B、 电源被烧坏
C 、指针反转 D 、可正常读数
5、如图，若ＩA= 0.24A，那么，下列关系
正确的是（ ）CA、ＩA =ＩB+ＩC
B、ＩA =ＩB=ＩC
C、ＩA >ＩB>ＩC
D、ＩA <ＩB<ＩCB 6、如图：IA=1.6A，I1=0.9A，
I2= A；ID= A。你能识得下图中的电流表 测谁的电流吗？请画出电路图你能识得下图中的电流表 测谁的电流吗？L1L2请画出电路图根据电路图连接实物电路想一想，电流一节你学到了什么？电 流测量电路特点单位概念安培(A)电流表
使用规则并联串联形成和方向I=I1=I2I=I1+I2
