第一节 透镜

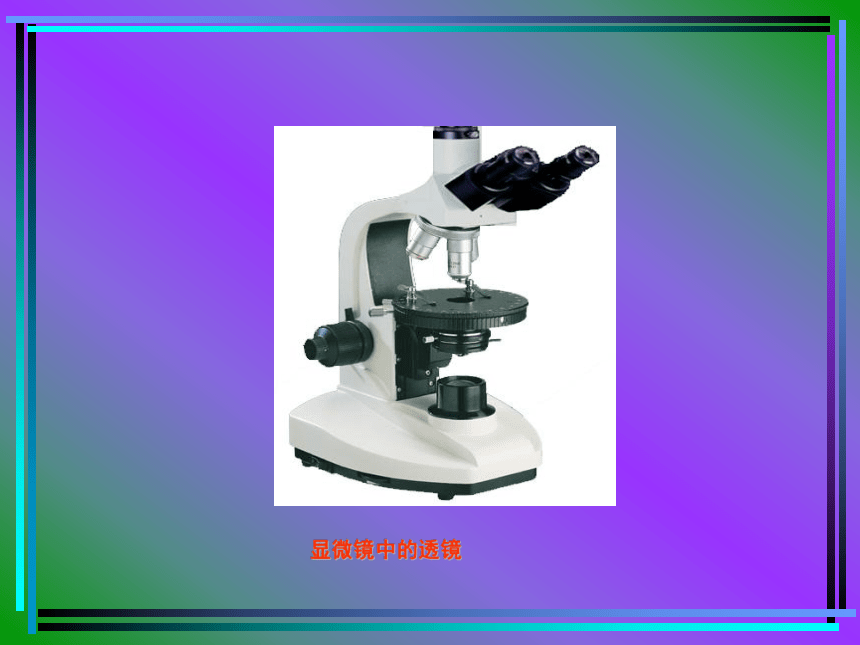

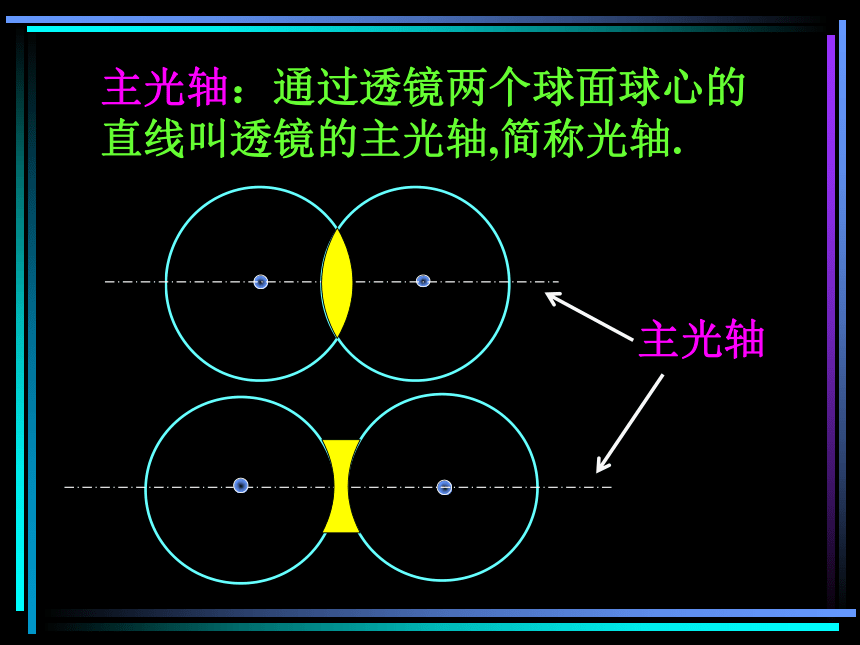

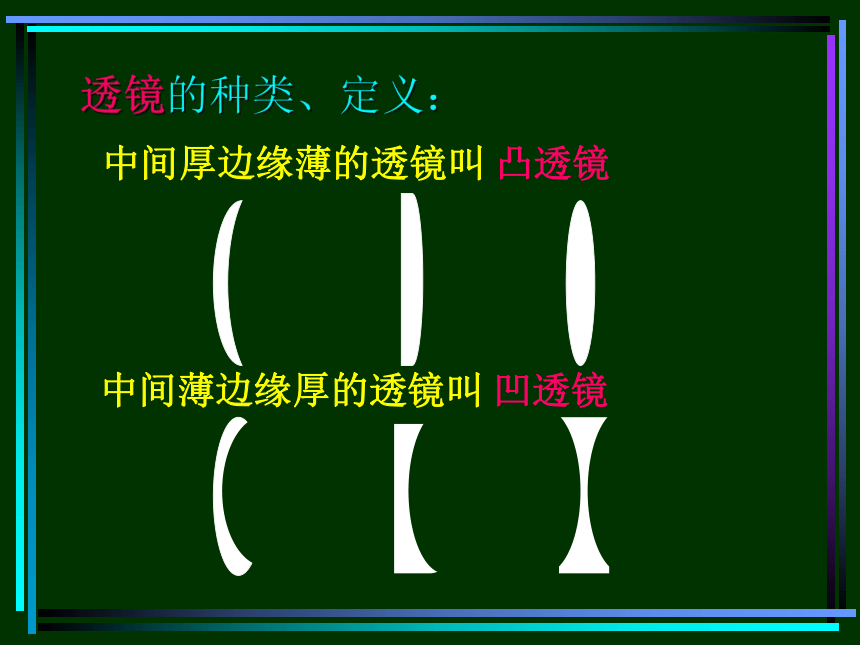

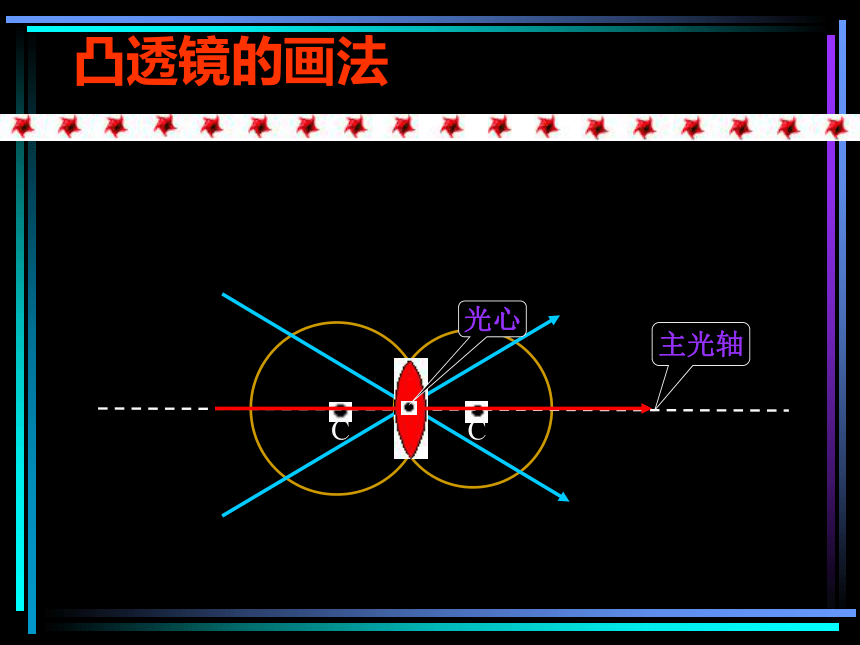

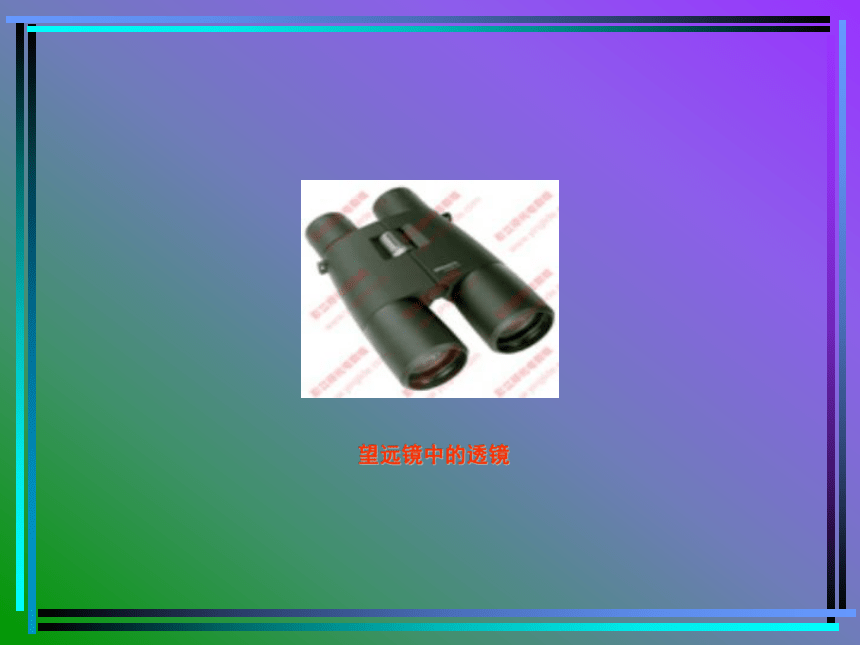

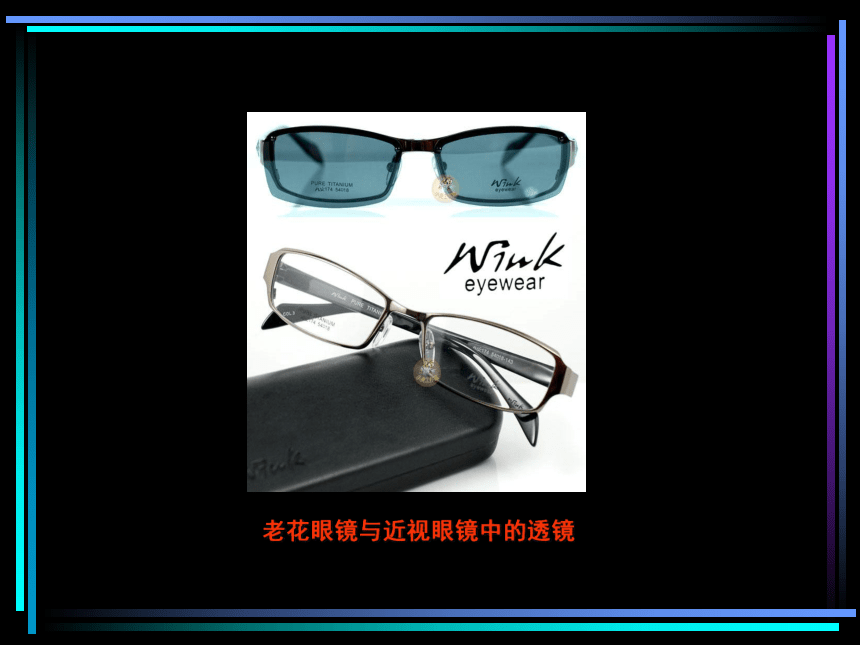

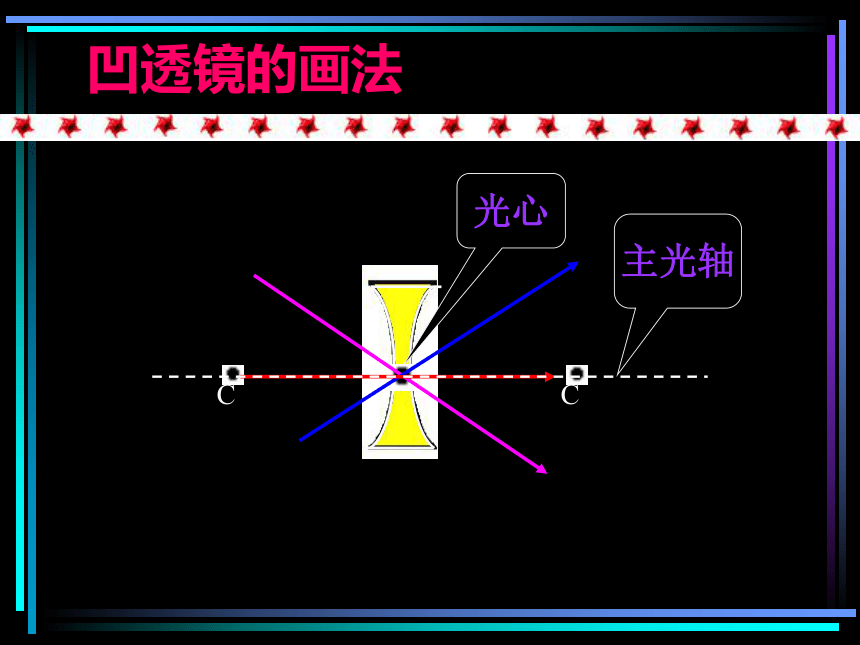

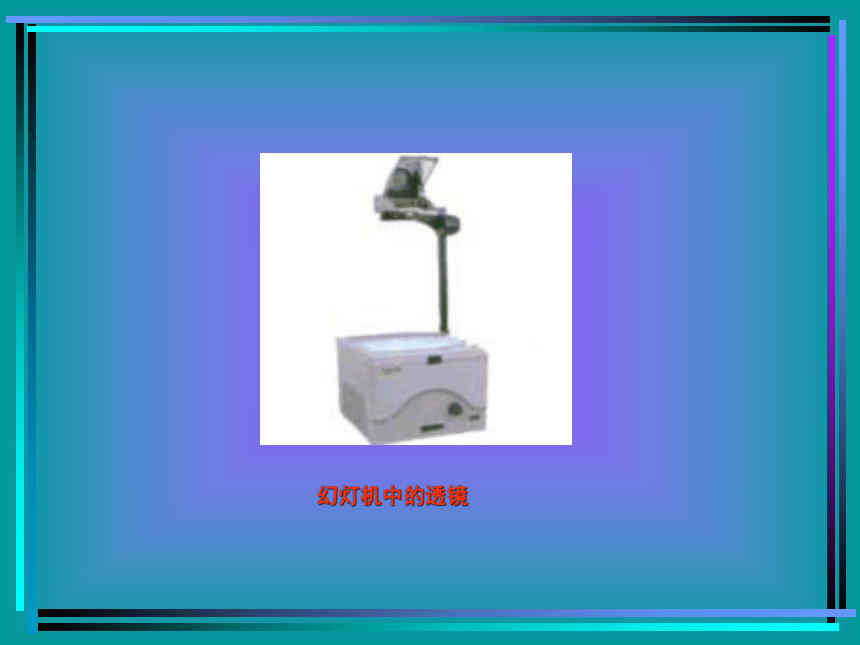

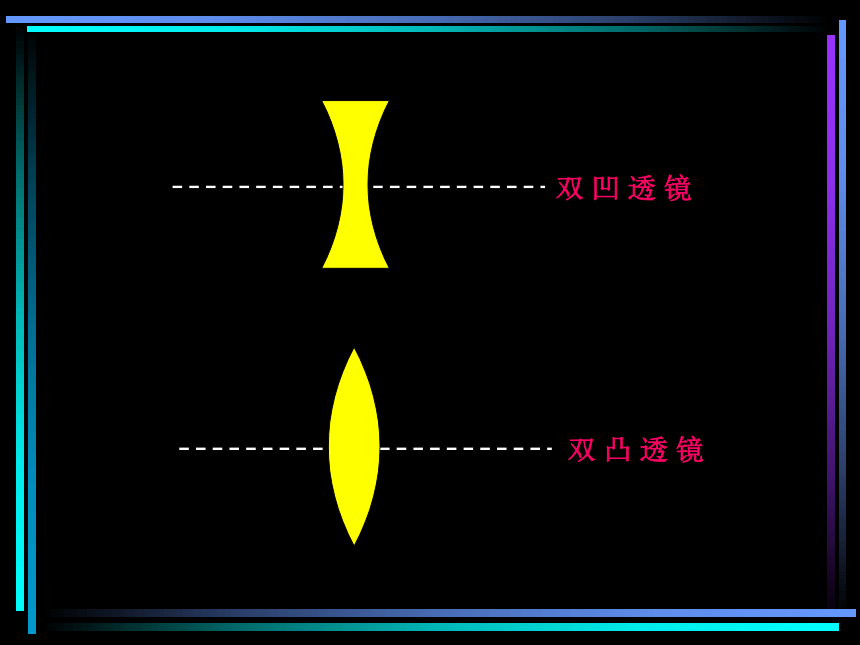

课件33张PPT。透 镜曹家小学八年级物理第 三 章第 1 节欢迎照相机中的透镜幻灯机中的透镜望远镜中的透镜显微镜中的透镜老花眼镜与近视眼镜中的透镜透镜的种类、定义：中间厚边缘薄的透镜叫 凸透镜中间薄边缘厚的透镜叫 凹透镜双 凸 透 镜双 凹 透 镜凸透镜的画法 C C主光轴光心凹透镜的画法 C C主光轴光心透镜的几个概念主光轴：通过透镜两个球面球心的直线叫透镜的主光轴,简称光轴.主光轴光心：在透镜的主光轴上有个特殊的点,经过它的光线传播方向不发生改变,即凸透镜的中心称为光心(O).00焦点焦距 ( f )焦 点 ( F ) : 平行于主光轴的平行光经凸透镜
会聚的点.F焦 距 ( f ) : 焦点到凸透镜中心的距离.平行光线从凸透镜的左边射入F平行光线从凸透镜的右边射入由此我们得出：凸透镜有两个焦点虚焦点焦距 ( f )虚焦点( F ):平行于主光轴的平行光经凹透镜发散后,其反向延长线的交点.焦距 ( f ) : 虚焦点到凹透镜中心的距离.F平行光线从凹透镜的右边射入F平行光线从凹透镜的左边射入由此我们得出：凹透镜有两个虚焦点凸透镜对光线有会聚作用.(也叫会聚透镜)凸透镜的作用凹透镜对光线有发散的作用.(也叫发散透镜)凹透镜的作用FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。凸透镜的三种特殊光线0FF①跟主轴平行的光线，折射后通过焦点;②通过焦点的光线，折射后跟主轴平行;③通过光心的光线经过透镜后方向不变。凹透镜的三种特殊光线①②③画出相应的入射光线或折射光线基础训练0下面两图是光线经过透镜后的光路图,请选择合适的透镜填入方框内.变式思维 如何在阳光下用大冰块来取火?
说出你的办法.拓展创新如图 所示，是种植鲜花的塑料大蓬，在大蓬上下雨时会积一些水,当阳光透过水进入大蓬时，经常会把下边的小苗晒死,你知道其中的道理吗?走进生活思考通过放大镜看物体,总
是看到放大的像吗?透镜课堂巩固练习2. 测量凸透镜焦距的方法是应用了什么知识？4 . 判断： （1）如果折射光线通过焦点，则透镜必定是凸透镜。 （2）已知任意的一条入射光线和折射光线，就可以由它们
的偏折情况判定透镜是什么透镜。 3 . 口径相同的甲乙凸透镜，甲透镜焦距较短，由此可以判定____的比较厚,____折射本领比较小（请选择甲或乙）5 .三条特殊光线是：通过光心的光线传播方向平行主光轴的光线经透镜折射后 ，通过焦点的
光线经透镜折射后6 .作图题FFFFFFFFFOFFFFFF7. 添上适当的透镜，并说明原因温馨提示：光线靠近主光轴——会聚透镜光线远离主光轴——发散透镜8.选择：
一束不过光心的光线在空气中经凸透镜折射后，
下列说法正确的是( )A 一定是会聚到焦点的光线 B 一定是平行光线C 一定比原来光线会聚些 D 一定是发散光线E 不可能远离主光轴F 反向延长可能过焦点 G 一定会与主光轴相交H 传播方向一定发生改变作 业1 .完成练习册与透镜相关的练习2. 整理本节笔记2. 预习第 3 节内容中国成长网 WWW.iq365up.com再见
