一、串联电路与并联电路

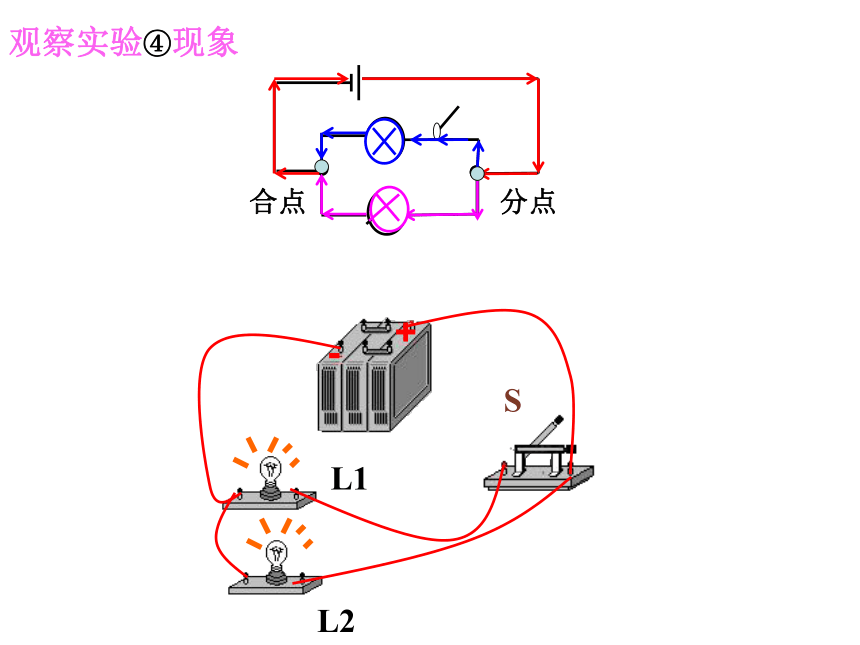

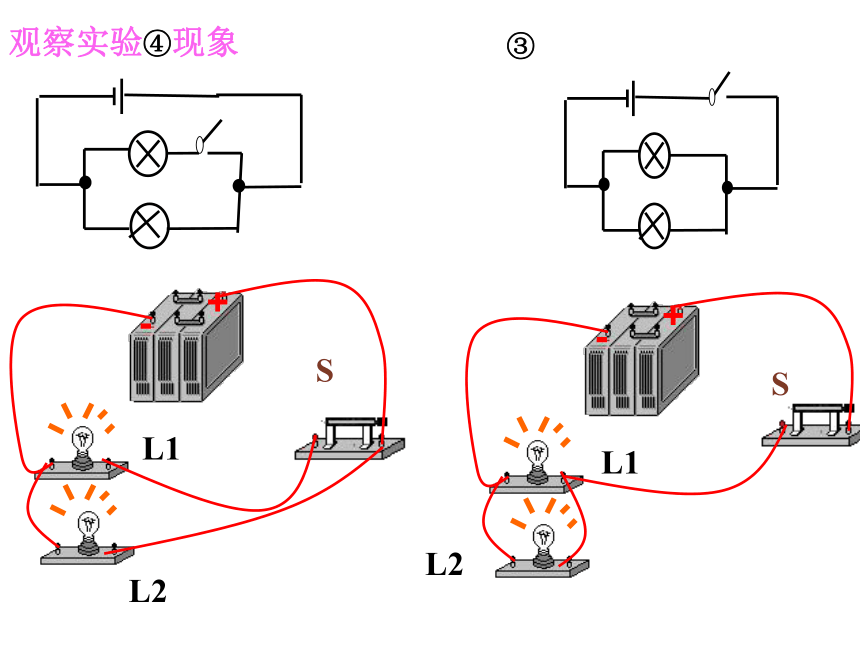

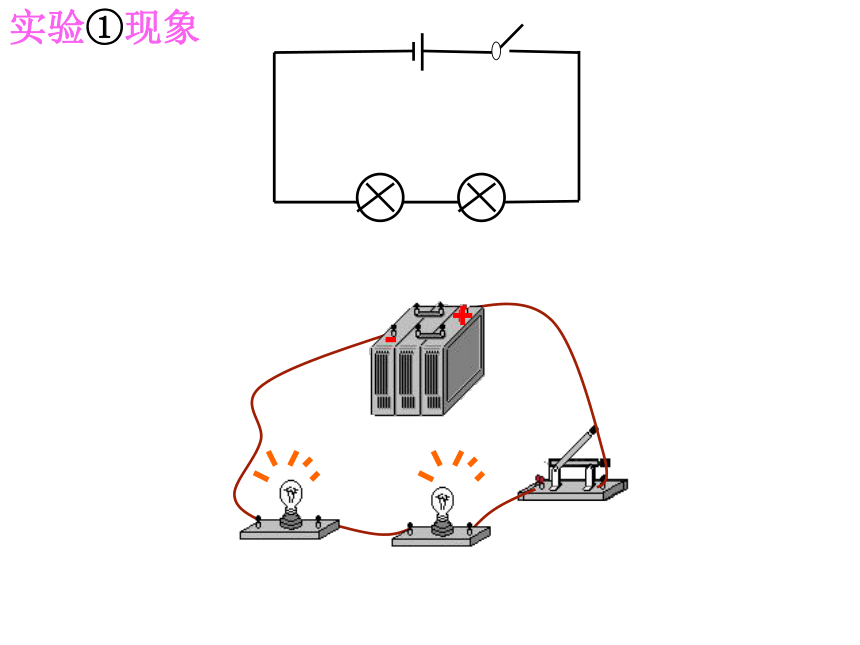

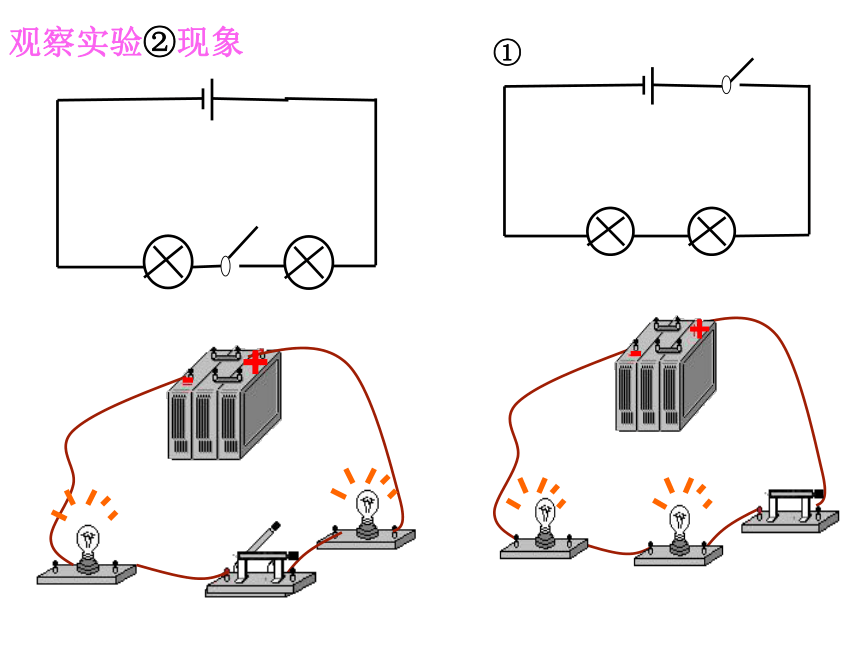

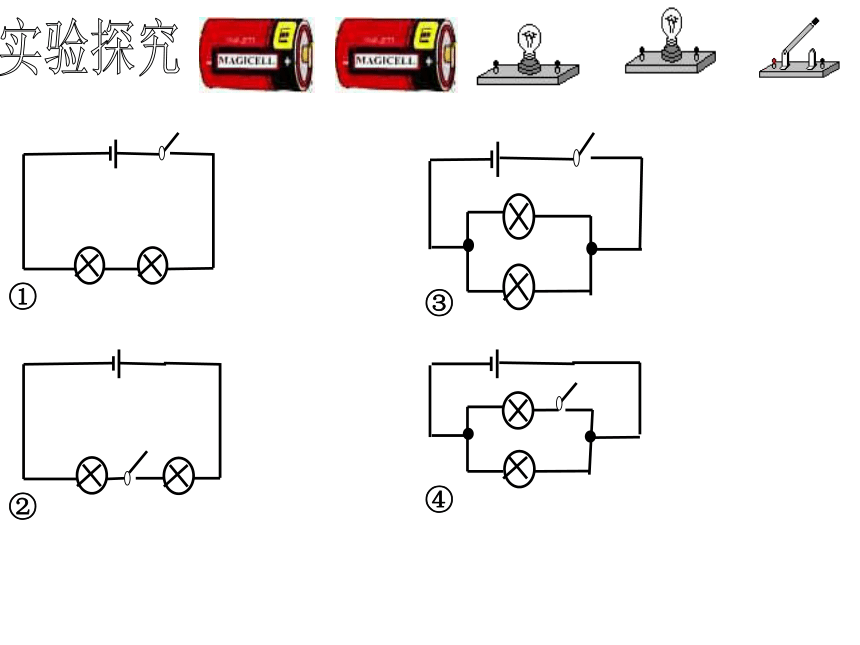

课件17张PPT。实验探究实验①现象+-观察实验②现象-+SL1+-L2观察实验③现象分点合点干流支流观察实验④现象SL1+-L2分点合点观察实验④现象SL1+-L2观察实验⑤现象①③归纳总结:串 联并 联串、并联电路总结L1L2S顺次首尾
相连只有一条
通路无限制;控制
这个电路互相影响SL1L2并列首首、
尾尾相连若干条通路有影响;干路开
关控制整个电
路，支路开关
只控制本支
路互不影响１.串联电路中,电流只有___个路径，由于各用电器之间相互___ ，因此应用不广泛．
２.如图所示电路，两只灯泡的连接方式是＿＿，若将L2从灯座上取下，则L1将___ ，这说明在串联电路中一影响　串联熄灭各用电器不能独立工作L1L2课堂巩固3、下列属于并联电路的是（ ）D4.在下列电路图中，两灯串联的是（ ）ABCDB7、如果电路中的两个用电器，闭合开关后，两灯同时亮，下列说法正确的是（ ）
A、两灯一定是串联。
B、两灯一定是并联。
C、两灯可能是串联，也可能并联。
D、条件不足，无法判断。5、有三盏电灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的电灯，它们之间应该（ ） 联。 并C6．家中的电灯、电视机、电冰箱、洗衣机之间的连接方法 （ ） A．都是串联的 B．有并联，也有串联的 C．都是并联的C1）如图两灯的连接方式:(a)图为( )联;(b)图 为( )联。
2）若两图中开关S1均闭合,则(a)图中灯( )发光, (b)图 中灯( )发光。 S2 L28.串 并L1、L2L1（a）（b）4）小彩色灯泡接成一串，通电后发光，拿起一只灯泡其余均同
时熄灭，这些灯泡是串联的。 （ ）2）几个灯泡接入电路中，只要有一个灯泡不发光，则其他几个
灯泡也一定不发光。（ ）3）在并联电路的干路上接一开关就能控制所有支路上用电器的
工作情况。 （ ）1）马路上的路灯看上去是排成一串串的，所以它们的连接方法
是串联。 （ ）9.判断下列说法是否正确ABCDC10.在图中所示的四个电路中与右边实物图对应的是（ ）+-
