初识家用电器和电路

课件23张PPT。第十三章电路初探初识家用电器和电路

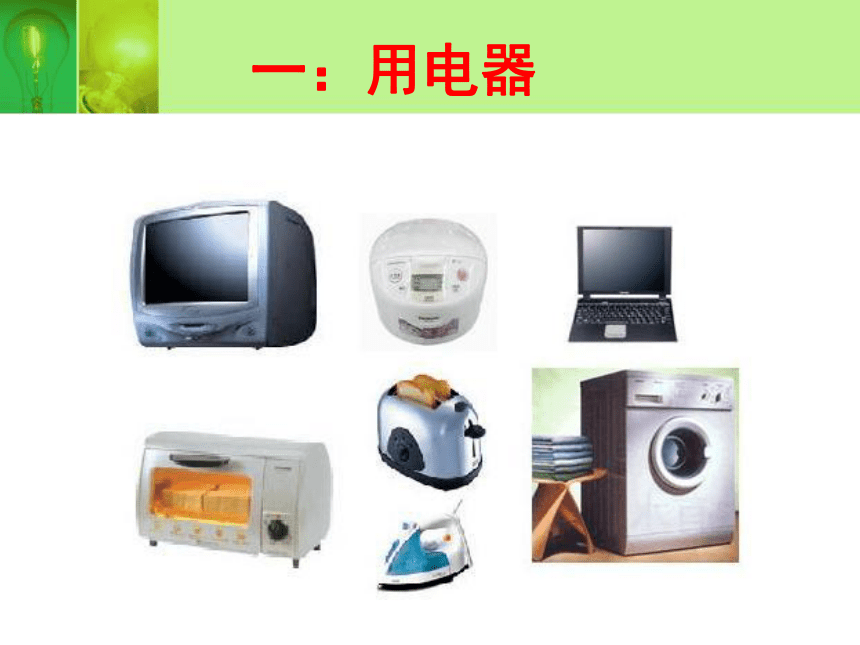

一：用电器

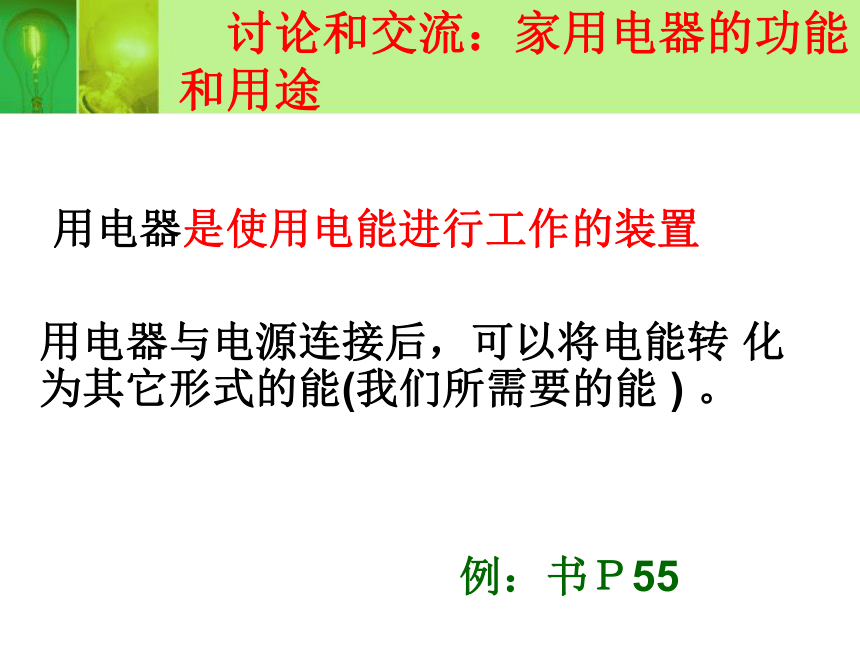

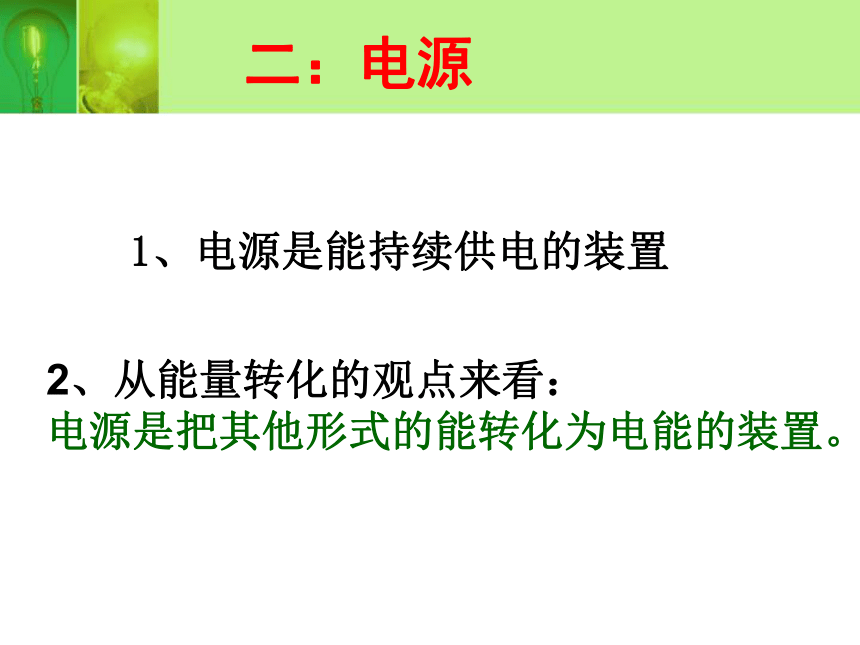

用电器是使用电能进行工作的装置　讨论和交流：家用电器的功能和用途 用电器与电源连接后，可以将电能转 化为其它形式的能(我们所需要的能 ) 。例：书Ｐ55 1、电源是能持续供电的装置二：电源2、从能量转化的观点来看： 电源是把其他形式的能转化为电能的装置。
各种不同的电源是把什么形式的能转化成电能？
1：一般的干电池
2：太阳能电池

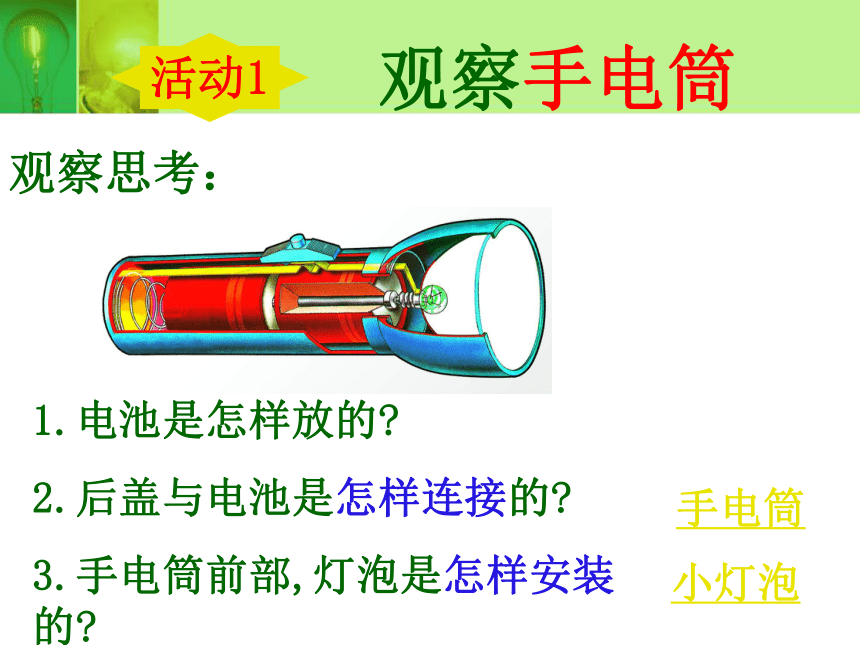

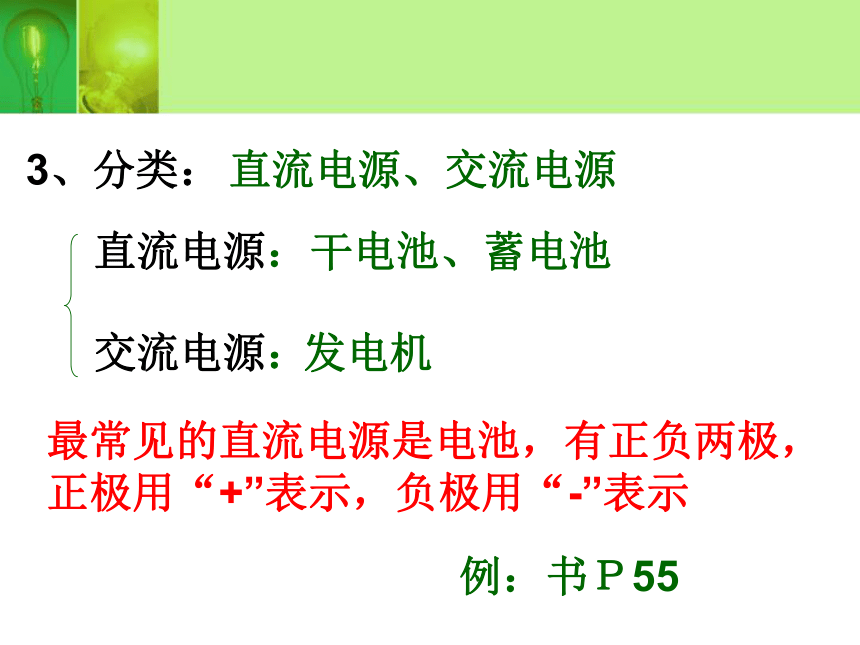

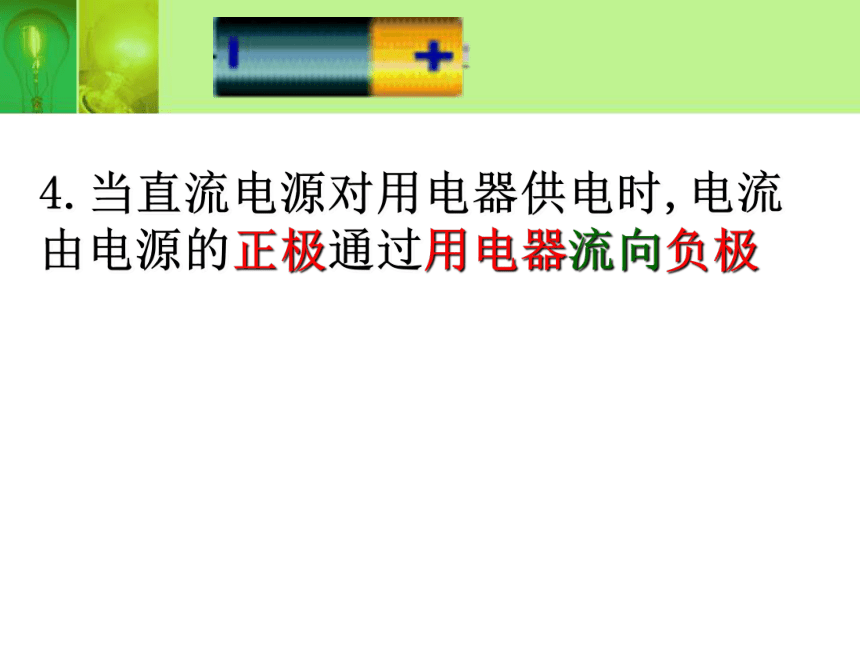

3：发电机化学能转化为电能太阳能转化为电能机械能转化为电能3、分类：直流电源、交流电源直流电源：交流电源：干电池、蓄电池发电机最常见的直流电源是电池，有正负两极，正极用“+”表示，负极用“-”表示例：书Ｐ554.当直流电源对用电器供电时,电流由电源的正极通过用电器流向负极活动1观察手电筒观察思考：1.电池是怎样放的?
2.后盖与电池是怎样连接的?

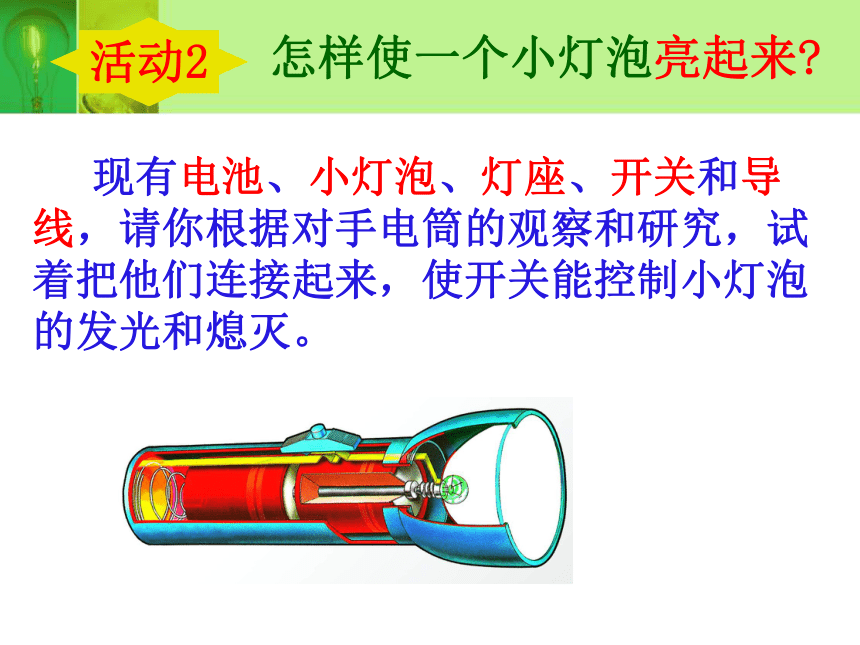

3.手电筒前部,灯泡是怎样安装的?手电筒小灯泡活动2怎样使一个小灯泡亮起来? 现有电池、小灯泡、灯座、开关和导线，请你根据对手电筒的观察和研究，试着把他们连接起来，使开关能控制小灯泡的发光和熄灭。电路的连接要求（1）在连接电路的过程中，开关必须处于断开状态。（2）用导线连接电路元件时，要将导线的两端接在电池盒、灯座、开关等接线柱上，并顺时针旋紧，保证接触良好。（3）连接电池盒两极的导线绝不允许以任何方式直接相连，以免造成短路，损坏电源。 1、用导线把电源、用电器、开关连接起来组成的电流路径。三、电路(1)电源:能持续供电的装置。从能量转化的观点看，电源是把其他形式的能转化成电能的装置 (4)开关：控制电路的通断。(3)导线：是连接各元件的导体，形成电流的路径。 (2)用电器：利用电能来工作的设备，在用电器工作时，将电能转化成其他形式的能。电路中各元件的作用2、电路的三种状态通路,断路,短路怎样使电路中有持续的电流：⑴有电源　
⑵电路必须是通路思考：3、电路图 用电路元件符号表示电路元件实物连接的图，叫做电路图。常见的电路元件及其符号负极正极- +电动机 交叉不相连接的导线 交叉相连接的导线几种电路元件的符号T形相连导线手电筒这样画对吗电路图和实物图一定要一一对应电路图长方形，
导线横平竖又直，
元件位置要均匀，
不要画在拐角处，
一一对应别忘记！画电路图的要求3、画出下面左图的电路图。作业:《评价手册》
