简单的逻辑电路 课件3

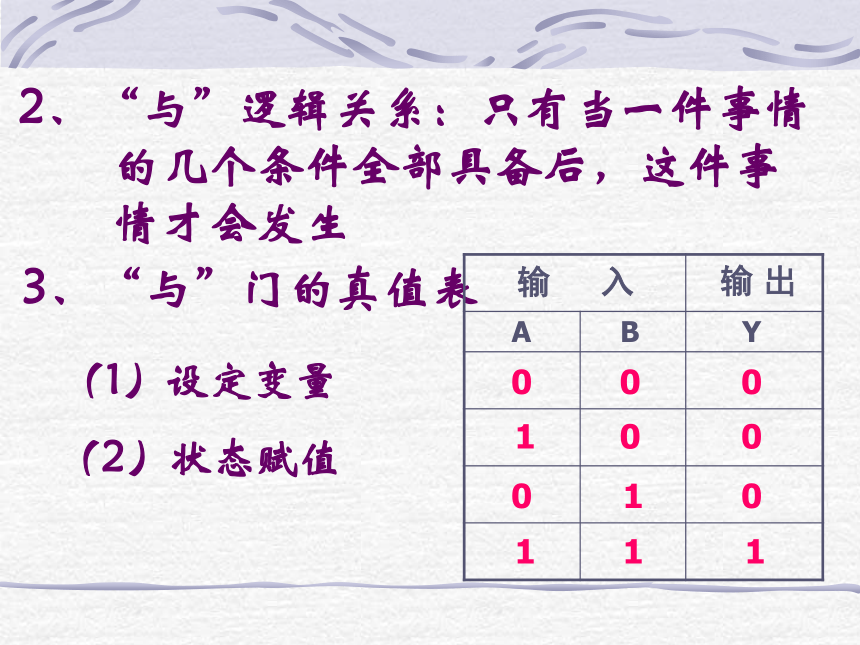

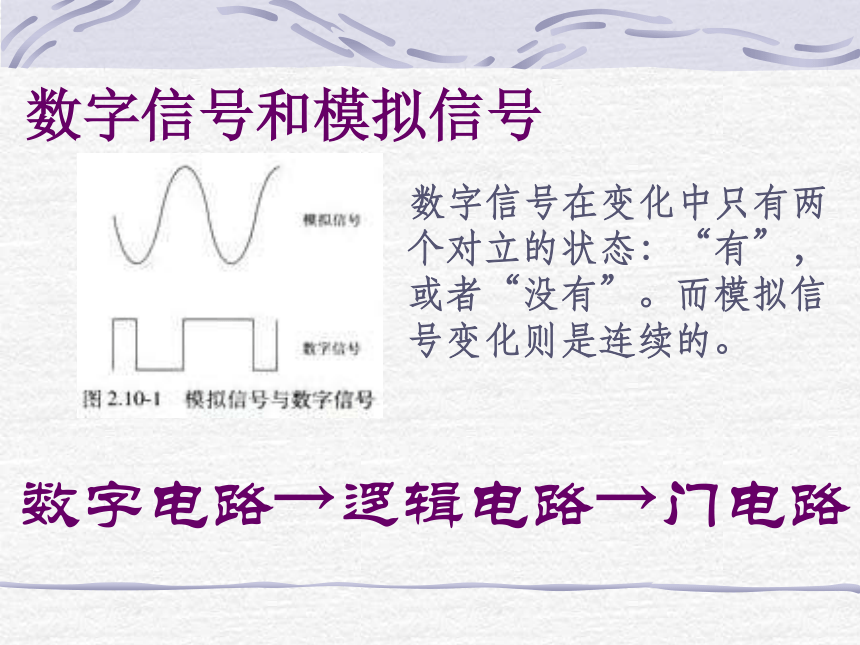

课件29张PPT。简单的逻辑电路——扬大附中 王 君数字信号和模拟信号 数字信号在变化中只有两个对立的状态：“有”，或者“没有”。而模拟信号变化则是连续的。 数字电路→逻辑电路→门电路1、逻辑电路：一、“与”门电路功能表：条 件结果开关A开关B灯泡Z断断断断通通通通熄熄熄亮2、“与”逻辑关系：只有当一件事情 的几个条件全部具备后，这件事 情才会发生3、“与”门的真值表（1）设定变量

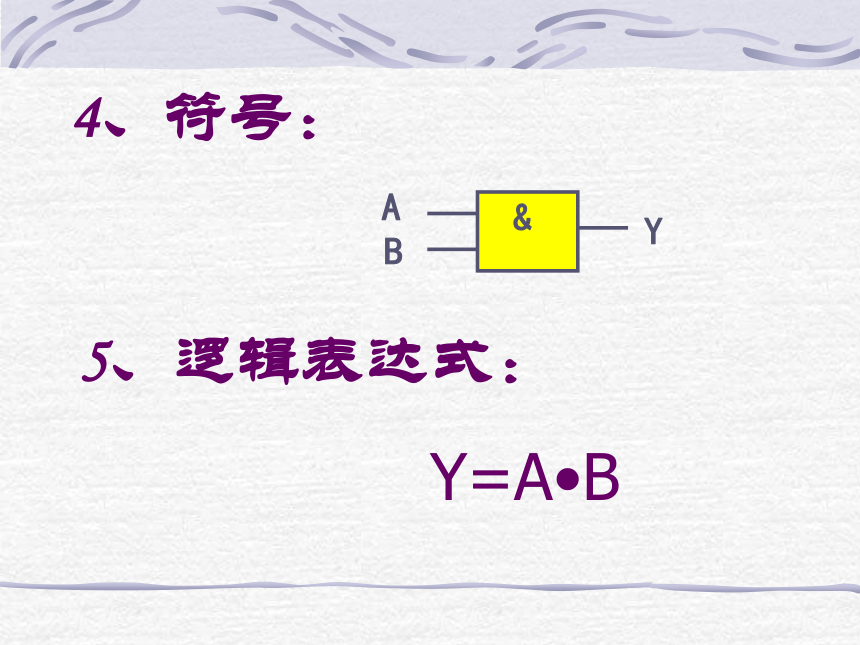

（2）状态赋值输 入输 出ABY0000000111114、符号：5、逻辑表达式：Y=A?B二、“或”门1、逻辑电路：电路功能表：条 件结果开关A开关B灯泡Z断断断断通通通通熄亮亮亮
当一件事情的几个条件
中只要有一个得到满足，

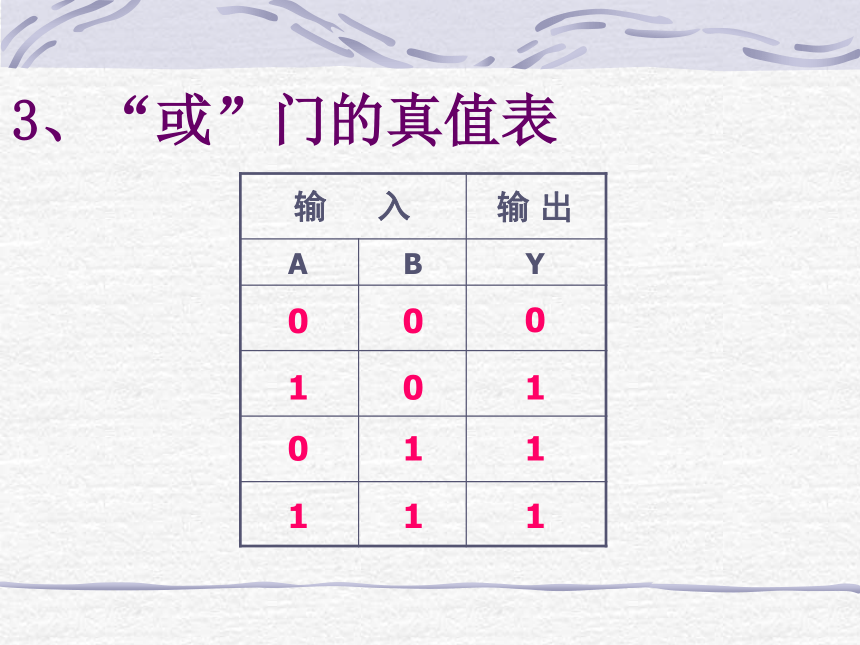

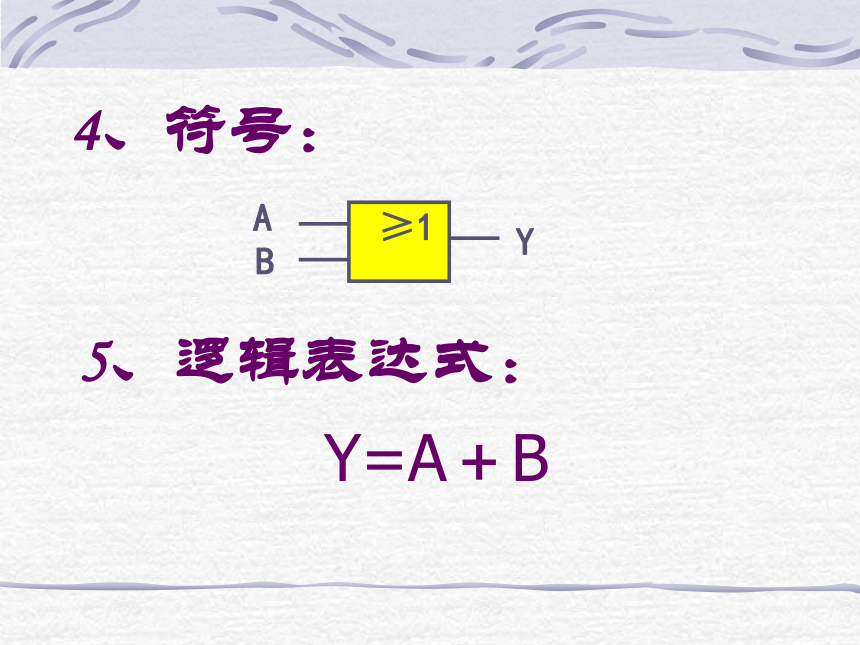

这件事情就会发生2、“或”逻辑关系：3、“或”门的真值表输 入输 出ABY0001010111114、符号：5、逻辑表达式：Y=A＋B三、“非”门1、逻辑电路：电路功能表：条 件结果开关A灯泡Z断亮通熄2、“非”门逻辑关系：3、“非”门的真值表一件事情的发生，以其相反的条件为依据输 入输 出AY01104、符号：5、逻辑表达式：例1：如图所示，是一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。
（1）要做到低温时电铃不响，火警时产生高温，电铃响起。图中虚线处应接入怎样的元件？
（2）为什么温度高时电铃会被接通?
（3）为了提高该电路的灵敏度，即报警温度调得稍低些，R的值应大一些还是小一些？o例2 如图表示输入端A、B的电势随时间变化的关系（1）如果它是与门的输入端，请方框内画出输出端的电势随时间变化的关系（2）如果它是或门的输入端，请在方框内画出输出端的电势随时间变化的关系“与”门电路实验分析“与”门电路实验分析“与”门电路实验分析“与”门电路实验分析“与”门电路实验分析“或”门电路实验分析“或”门电路实验分析“或”门电路实验分析“或”门电路实验分析“或”门电路实验分析 四.复合门电路:由基本门电路组合而成。 复合门与非门
或非门
与或非门
异或门
同或门与门+非门或门+非门与门+或门+非门常用不太常用 复合门电路1.与非门逻辑符号真值表0 010 111 011 1 0 复合门电路2.或非门逻辑符号真值表0 010 101 001 1 0作业：书P81 （2）（3）（4）
《同步导学》P116 （4）
P117 （3）
《中华一题》相应练习
