简单逻辑电路-新人教

课件24张PPT。简单逻辑电路保险箱防盗报警器大家谈：这种简单防盗报警器的功能
是什么？ 逻辑关系：或 放在保险箱前的按钮开关被
脚踩下而闭合或保险箱被手
电筒照射，报警器就响了。 洗衣机工作大家谈：这种洗衣机怎样开始工作？ 逻辑关系：与按下电源按钮，同时关上洗

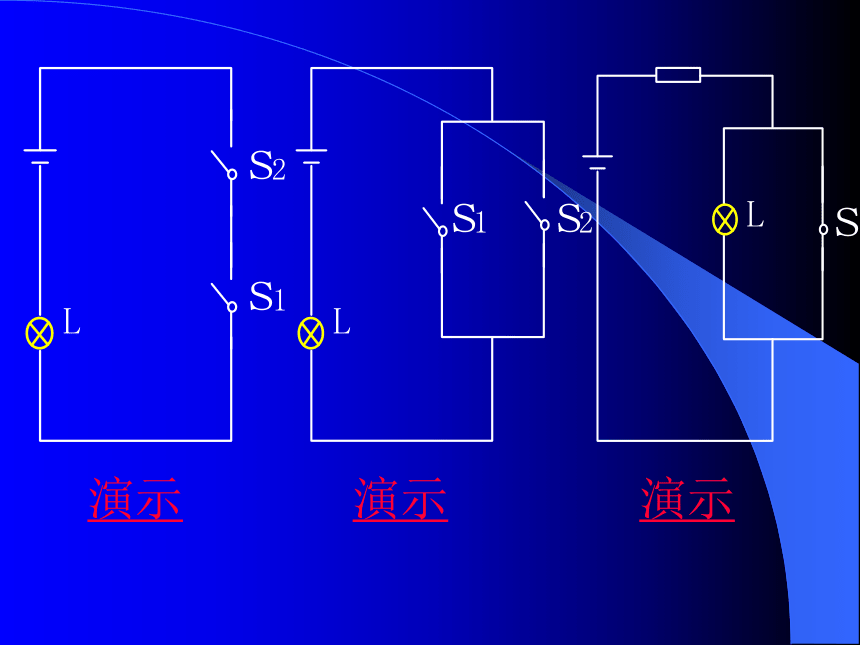

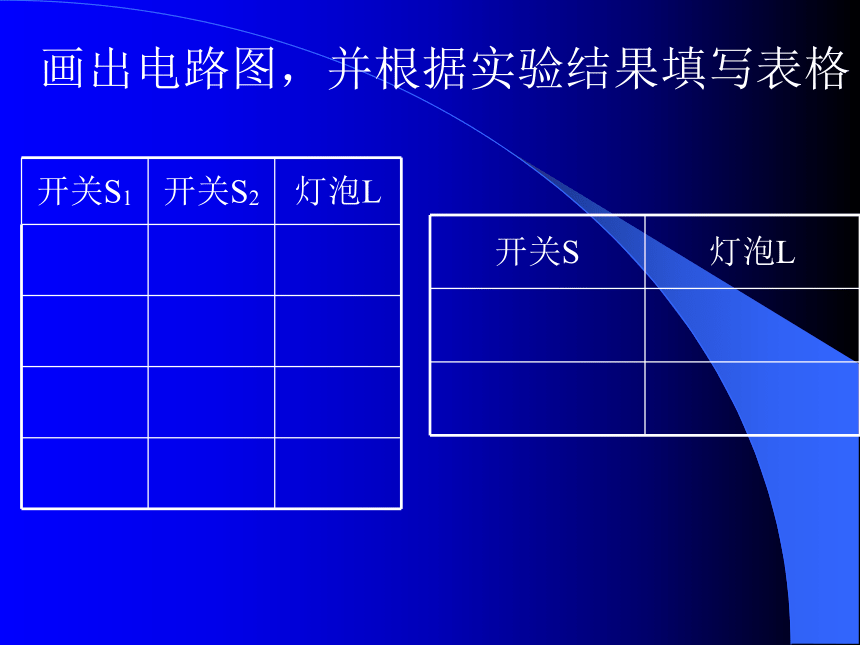

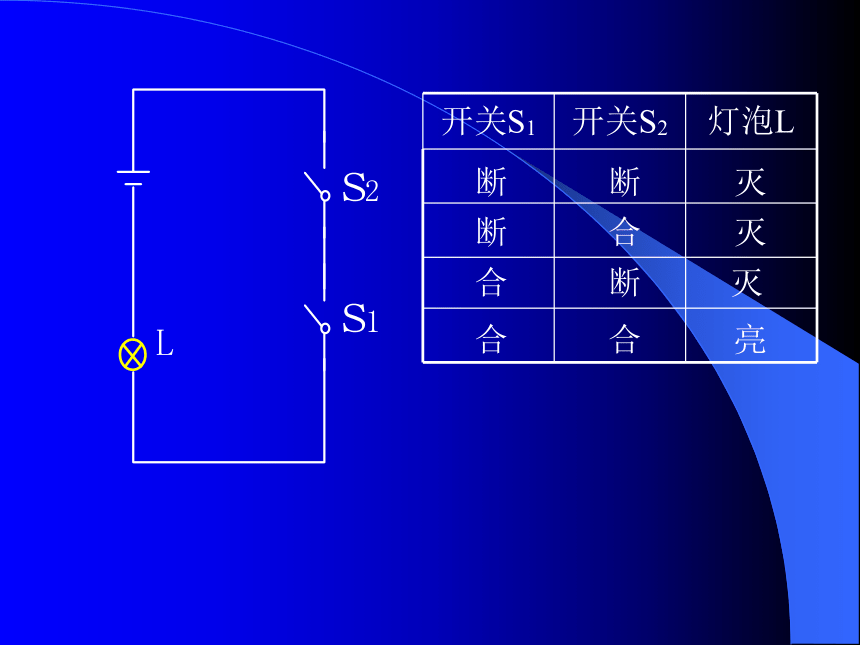

衣机的门 实验用品：探究实验：研究不同情况下，开关闭合或断开时灯亮或灭的情况 电源灯泡电阻两个开关画出电路图，并根据实验结果填写表格演示演示演示断 断 灭 断 合 灭合 断 灭合 合 亮开关闭合为“1”，开关断开为“0”，
灯泡L亮为“1”，灯泡L灭为“0”，0 0 00 1 01 0 01 1 1 这种罗列各种控制条件和控制结果的
表格，叫做真值表 表格的逻辑关系:只有两个控制条件都
为1时，控制结果才为1 “与”门就是用来实现这种逻辑关系的
电路，它有两个输入端分别为A和B，有一个输出端Z电路符号：“与”门的真值表0 0 00 1 01 0 01 1 1示例 “与”门在工作时输入端和输出端的电势只有两种情况，一种是高电势，比如5V，一种是低电势，比如0V 电路工作好像处于一种“是”和“非”的
判断之中，因此叫做逻辑电路。 逻辑电路中最基本的电路是门电路，
“与”门属于门电路什么是“与”门？ 输入A与输入B均是高电势时，输出
Z才是高电势的逻辑电路叫做“与”门 “或” 有两个输入端分别为A和B，
有一个输出端Z“或”门的真值表0 0 0 0 1 1 1 0 1 1 1 1 什么是“或”门？ 输入A与输入B任一个或者两个都为
是高电势时，输出Z就为高电势的逻
辑电路叫做“或”门 “非”门有一个输入端A，有一个输出
端Z1AZ“非”门的真值表0 11 0什么是“非”门？ 输入A为高电势时，输出Z为低电势，
输入A为低电势时，输出Z为高电势的
逻辑电路叫做“非”门大家谈 洗衣机
汽车
火警报警器
电饭煲
电视机
保险箱?
手电筒
热水器
