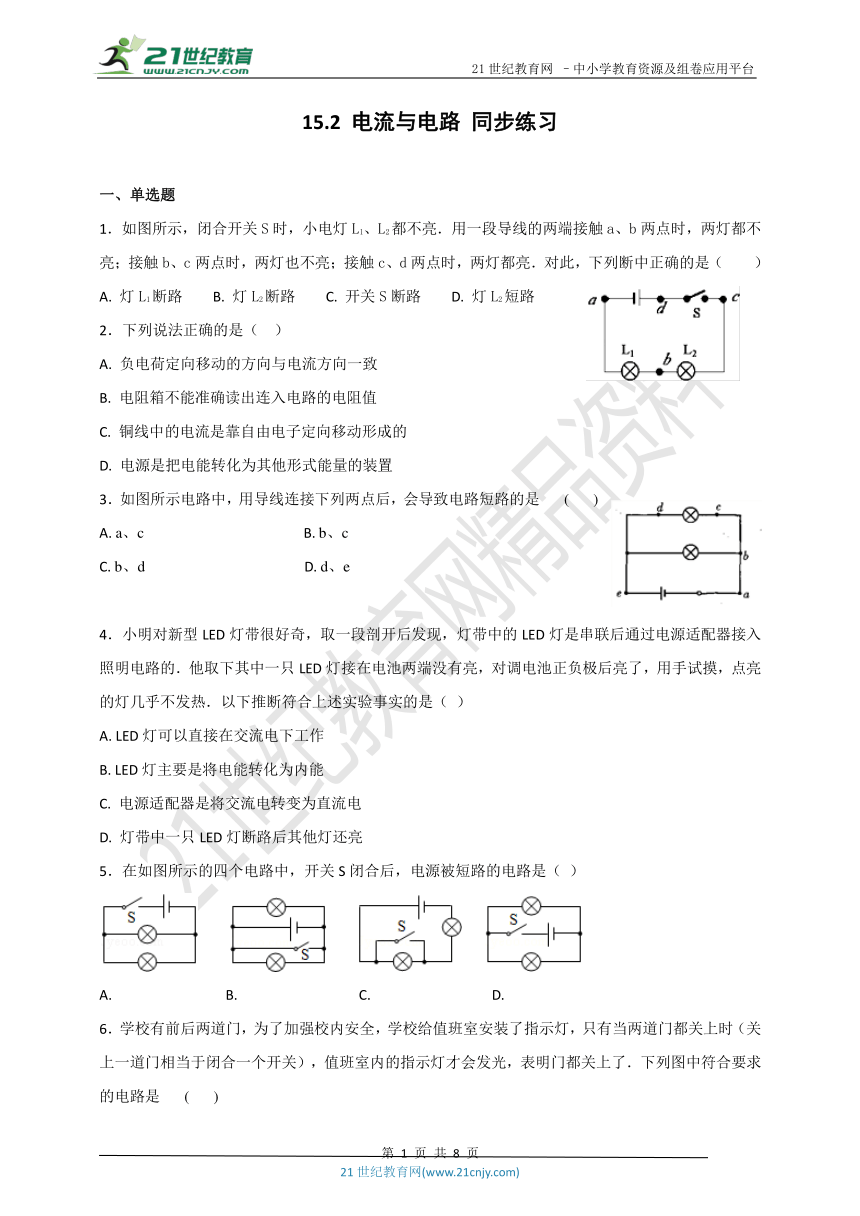

15.2 电流与电路 同步练习
一、单选题
1．如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（　　）
A. 灯L1断路 B. 灯L2断路 C. 开关S断路 D. 灯L2短路
2．下列说法正确的是（ ）
A. 负电荷定向移动的方向与电流方向一致
B. 电阻箱不能准确读出连入电路的电阻值
C. 铜线中的电流是靠自由电子定向移动形成的
D. 电源是把电能转化为其他形式能量的装置
3．如图所示电路中，用导线连接下列两点后，会导致电路短路的是 ( )
A. a、c B. b、c
C. b、d D. d、e
4．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（ ）
A. LED灯可以直接在交流电下工作
B. LED灯主要是将电能转化为内能
C. 电源适配器是将交流电转变为直流电
D. 灯带中一只LED灯断路后其他灯还亮
5．在如图所示的四个电路中，开关S闭合后，电源被短路的电路是（ ）
A. B. C. D.

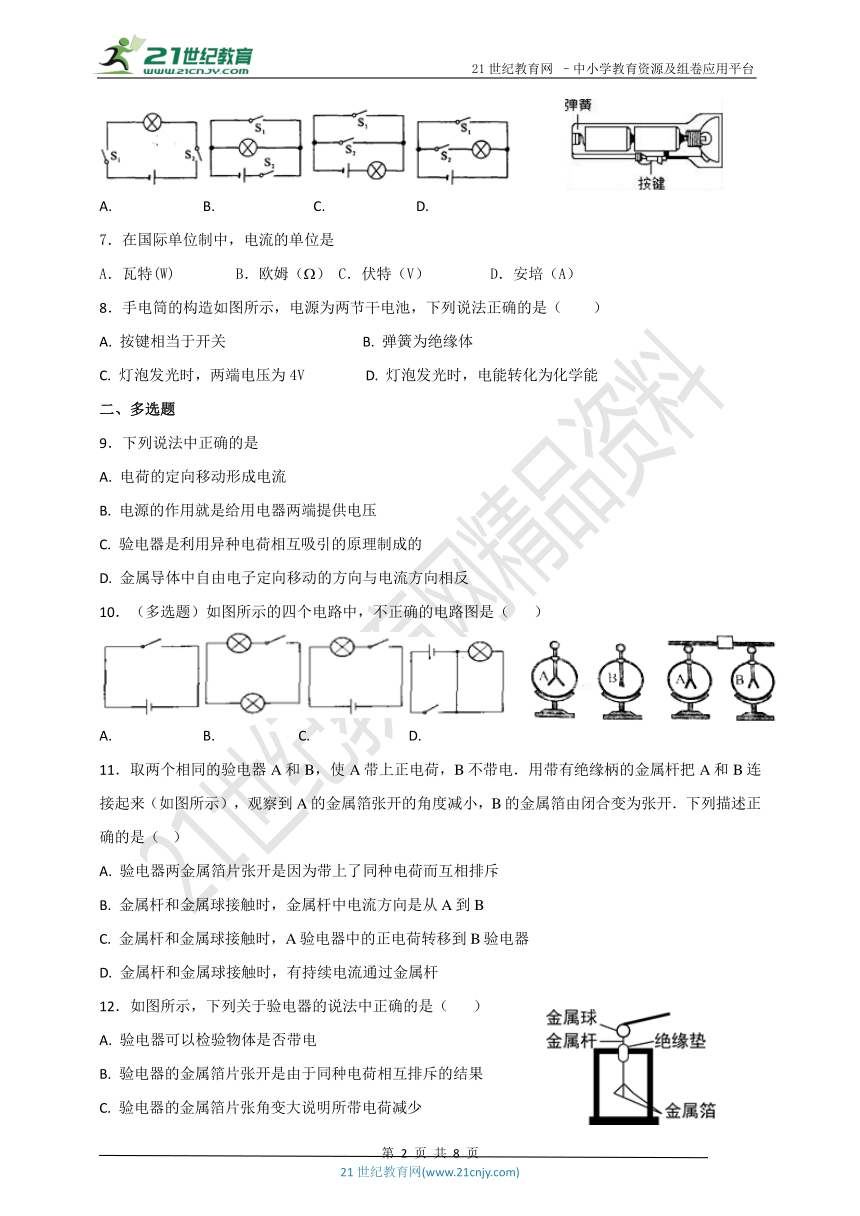

6．学校有前后两道门，为了加强校内安全，学校给值班室安装了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下列图中符合要求的电路是 ( )
A. B. C. D.
7．在国际单位制中，电流的单位是
A．瓦特(W) B．欧姆（） C．伏特（V） D．安培（A）
8．手电筒的构造如图所示，电源为两节干电池，下列说法正确的是（　　）
A. 按键相当于开关 B. 弹簧为绝缘体
C. 灯泡发光时，两端电压为4V D. 灯泡发光时，电能转化为化学能
二、多选题
9．下列说法中正确的是
A. 电荷的定向移动形成电流
B. 电源的作用就是给用电器两端提供电压
C. 验电器是利用异种电荷相互吸引的原理制成的
D. 金属导体中自由电子定向移动的方向与电流方向相反
10．（多选题）如图所示的四个电路中，不正确的电路图是（ ）
A. B. C. D.
11．取两个相同的验电器A和B，使A带上正电荷，B不带电．用带有绝缘柄的金属杆把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开．下列描述正确的是（ ）
A. 验电器两金属箔片张开是因为带上了同种电荷而互相排斥
B. 金属杆和金属球接触时，金属杆中电流方向是从A到B
C. 金属杆和金属球接触时，A验电器中的正电荷转移到B验电器
D. 金属杆和金属球接触时，有持续电流通过金属杆
12．如图所示，下列关于验电器的说法中正确的是（ ）
A. 验电器可以检验物体是否带电
B. 验电器的金属箔片张开是由于同种电荷相互排斥的结果
C. 验电器的金属箔片张角变大说明所带电荷减少
D. 验电器的金属箔片未张开时，说明两箔片带有异种电荷

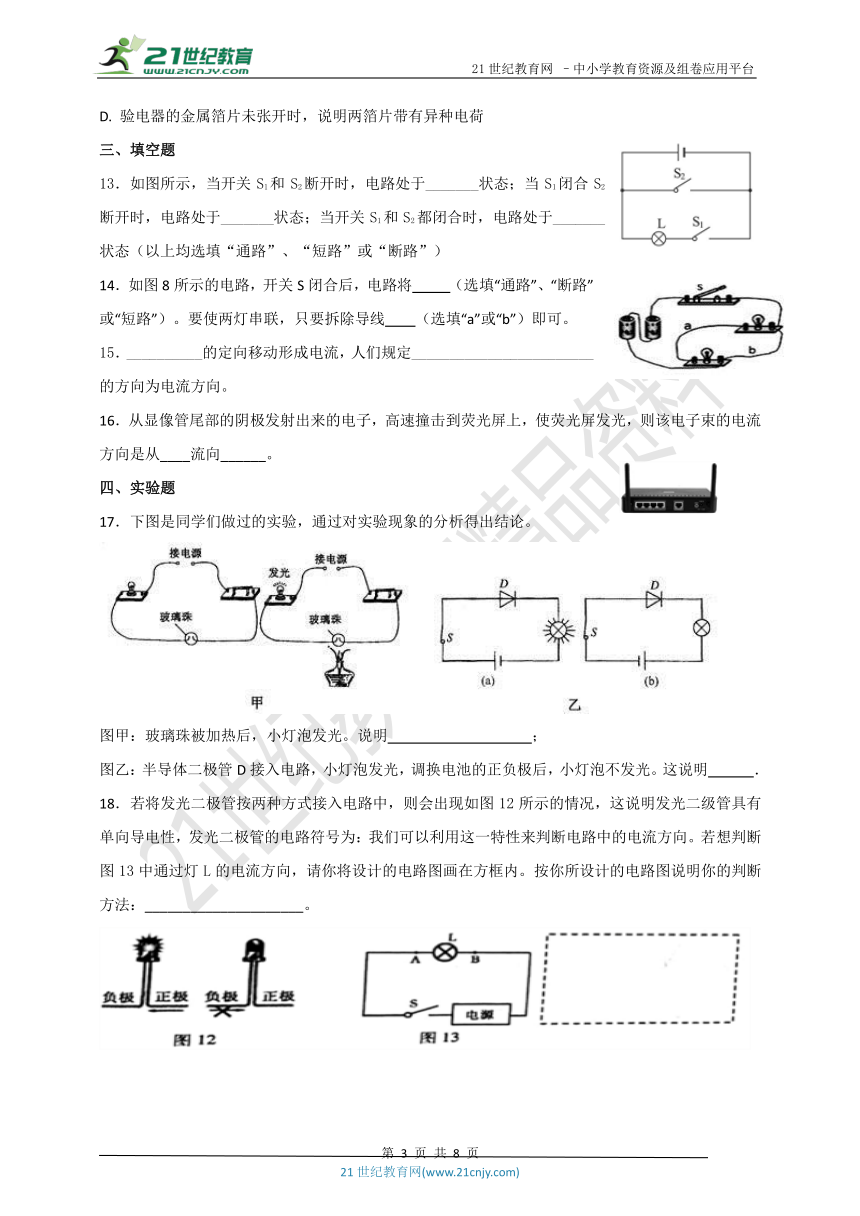

三、填空题
13．如图所示，当开关S1和S2断开时，电路处于_______状态；当S1闭合S2断开时，电路处于_______状态；当开关S1和S2都闭合时，电路处于_______状态（以上均选填“通路”、“短路”或“断路”）
14．如图8所示的电路，开关S闭合后，电路将 （选填“通路”、“断路”或“短路”）。要使两灯串联，只要拆除导线 （选填“a”或“b”）即可。
15．__________的定向移动形成电流，人们规定________________________的方向为电流方向。
16．从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从____流向______。
四、实验题
17．下图是同学们做过的实验，通过对实验现象的分析得出结论。
图甲：玻璃珠被加热后，小灯泡发光。说明 ；
图乙：半导体二极管D接入电路，小灯泡发光，调换电池的正负极后，小灯泡不发光。这说明 ．
18．若将发光二极管按两种方式接入电路中，则会出现如图12所示的情况，这说明发光二级管具有单向导电性，发光二极管的电路符号为：我们可以利用这一特性来判断电路中的电流方向。若想判断图13中通过灯L的电流方向，请你将设计的电路图画在方框内。按你所设计的电路图说明你的判断方法：_____________________。

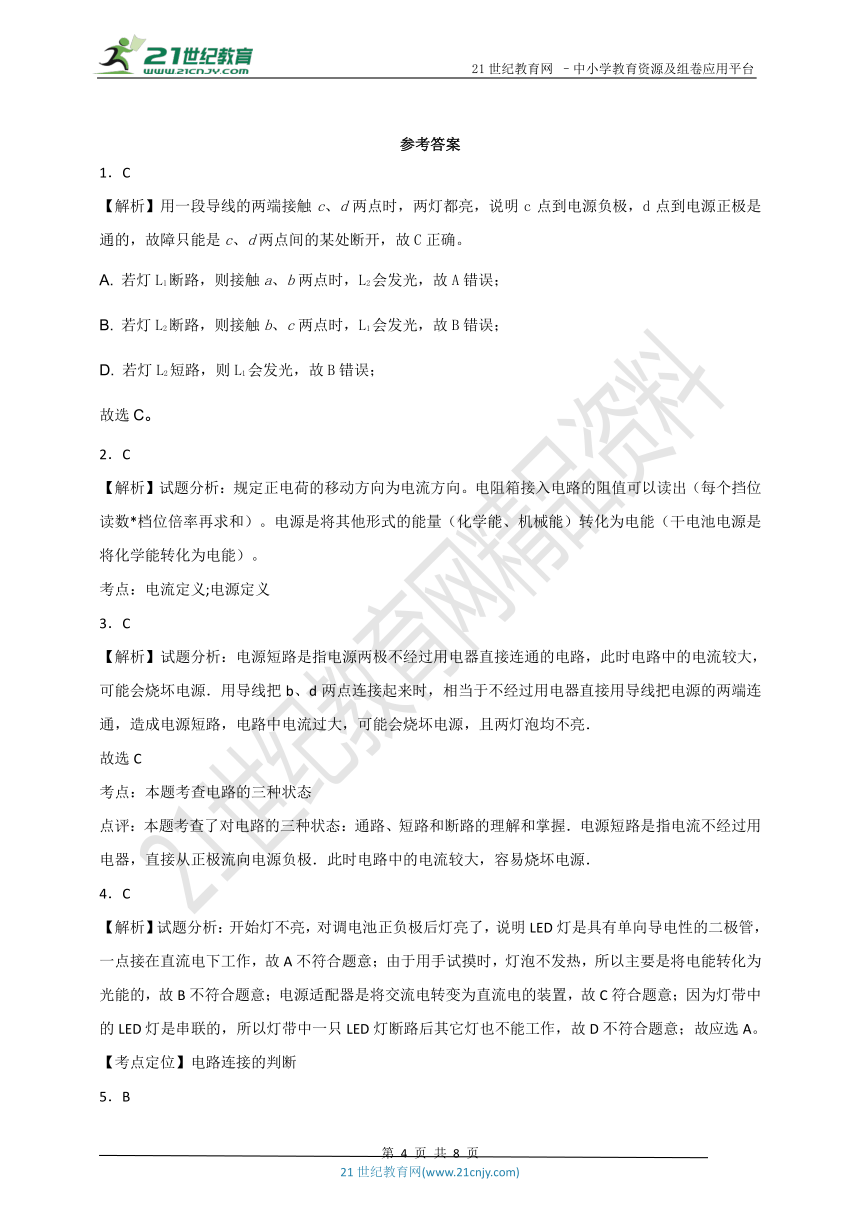

参考答案
1．C
【解析】用一段导线的两端接触c、d两点时，两灯都亮，说明c点到电源负极，d点到电源正极是通的，故障只能是c、d两点间的某处断开，故C正确。
A. 若灯L1断路，则接触a、b两点时，L2会发光，故A错误；
B. 若灯L2断路，则接触b、c两点时，L1会发光，故B错误；
D. 若灯L2短路，则L1会发光，故B错误；
故选C。
2．C
【解析】试题分析：规定正电荷的移动方向为电流方向。电阻箱接入电路的阻值可以读出（每个挡位读数*档位倍率再求和）。电源是将其他形式的能量（化学能、机械能）转化为电能（干电池电源是将化学能转化为电能）。
考点：电流定义;电源定义
3．C
【解析】试题分析：电源短路是指电源两极不经过用电器直接连通的电路，此时电路中的电流较大，可能会烧坏电源．用导线把b、d两点连接起来时，相当于不经过用电器直接用导线把电源的两端连通，造成电源短路，电路中电流过大，可能会烧坏电源，且两灯泡均不亮．
故选C
考点：本题考查电路的三种状态
点评：本题考查了对电路的三种状态：通路、短路和断路的理解和掌握．电源短路是指电流不经过用电器，直接从正极流向电源负极．此时电路中的电流较大，容易烧坏电源．
4．C
【解析】试题分析：开始灯不亮，对调电池正负极后灯亮了，说明LED灯是具有单向导电性的二极管，一点接在直流电下工作，故A不符合题意；由于用手试摸时，灯泡不发热，所以主要是将电能转化为光能的，故B不符合题意；电源适配器是将交流电转变为直流电的装置，故C符合题意；因为灯带中的LED灯是串联的，所以灯带中一只LED灯断路后其它灯也不能工作，故D不符合题意；故应选A。
【考点定位】电路连接的判断
5．B
【解析】选项A是正确电路，选项B中，闭合开关后电源短路，选C中闭合开关，其中一盏灯短路，D是正确电路。所以选B.
点睛：电路中是不允许出现短路的。用一根导线直接接在电源两极或者用电器两接线柱上，会造成电源或者用电器短路。
6．A
【解析】 A选项，只有两个开关都闭合时，指示灯才会发光，故A正确。
B选项，两个开关都闭合时，指示灯被短路不会发光，故B错误。
C选项，只要任何一个开关闭合，指示灯就会发光，故C错误。
D选项，当两个开关都闭合时，指示灯被短路不会发光，故D错误。
故本题答案为A。
7．D
【解析】
试题分析：各物理量的单位：电功率——瓦；电阻——欧；电压——伏；电流——安，所以D正确。
考点：电学量的单位
8．A
【解析】A、按键控制电路通、断，即是开关，故A正确；
B、手电筒底部的金属弹簧是导体，电流经过这里回到电源负极，B选项错误；
C、一节干电池的电压是1.5V，所以灯泡发光时，两端电压为3V，C选项错误；
D、灯泡发光时，将电能转化为内能和光能，D选项错误．
故选A．
9．ABD
【解析】A. 电荷的定向移动形成电流，故A正确；B. 电源的作用就是给用电器两端提供电压，故B正确；C. 验电器是利用同种电荷相互排斥的原理制成的，故C错误；D. 规定正电荷定向移动的方向为电流的方向，故金属导体中自由电子定向移动的方向与电流方向相反，故D正确。故选ABD.
点睛：电荷的定向移动形成电流，规定正电荷定向移动的方向为电流的方向；电源的作用就是给用电器两端提供电压。验电器是利用同种电荷相互排斥的原理制成的。
10．ABD
【解析】最简单的电路由电源、开关、用电器、导线连接而成。
A图，缺少用电器，闭合开关会将电源短路，不正确；
B图，缺少电源，不正确；
C图，由电源、开关、用电器、导线连接而成，电路正确；
D图，闭合开关时，电源的正负极直接连通，为短路，灯不会通过电流，电路不正确。
故选ABD。
11．AB
【解析】A. 由验电器的原理可知，验电器两金属箔片张开是因为带上了同种电荷而互相排斥，故A正确；B. 因为A带正电荷，B不带电，当金属杆和金属球接触时，自由电子从B到A，而电流的方向是正电荷定向移动的方向，因此，金属杆中电流方向是从A到B，故B正确；C. 金属杆和金属球接触时，是B验电器中的负电荷转移到A验电器，故C错误；D. 只有在闭合电路中，有电压时才会形成持续电流，金属杆和金属球接触时，电流是短暂的，不是持续的，故D错误。故选AB.
12．AB
【解析】A. 验电器是检查物体是否带电的仪器，故A正确；
B. 验电器的原理利用了同种电荷相互排斥，故B正确；
C. 验电器的金属箔片张角越大，表明所带电荷越多，故C不正确；
D. 验电器的金属箔片上端连在一起，所以两箔片只是会带有同种电荷，不可能带异种电荷，故D错误；
选AB。
13．断路；通路；短路
【解析】
试题分析：由图示可知，当开关S1和S2断开时，电路处于断路状态；当S1闭合S2断开时，电路处于通路状态；当开关S1和S2都闭合时，电路处于短路状态。
考点：电路的状态
14．短路 b
【解析】试题分析：短路是指电源两极不经过用电器直接连通的电路，图8中发生了短路，会损坏电源的。串联是把几个用电器首尾相接，连入电路的连接方式，去掉b导线即把两个连成串联．
考点：电路的三种状态 串联电路
15．电荷 正电荷定向
【解析】
试题分析：电荷的定向移动形成电流， 电荷包括自由电子和阴阳离子，其中自由电子和阴离子带负电，阳离子带正电；人们规定正电荷定向移动的方向为电流的方向，负电荷定向移动的反方向也是电流的方向。
考点：电流的形成及方向
16． 荧光屏 显像管
【解析】电子的定向移动方向与电流的方向相反，故在显像管中电流的方向是从屏幕指向灯丝的．
故答案为： (1). 荧光屏 (2). 显像管
【点睛】本题考查了电流的方向的规定和电视机显像管中的电流的方向．
17．图甲：导体和绝缘体没有绝对界限；图乙：二极管具有单向导电性
【解析】试题分析：甲图中可以说明导体与绝缘体之间没有绝对的界限；乙图中可以说明半导体具有单向导电性。
考点：导体和绝缘体
18．见解析
【解析】设计一个半导体二极管与灯泡串联的电路，如图：
判断的方法：闭合开关，灯泡发光，断开开关； 把电源两极位置调换；再闭合开关灯泡不发光。
