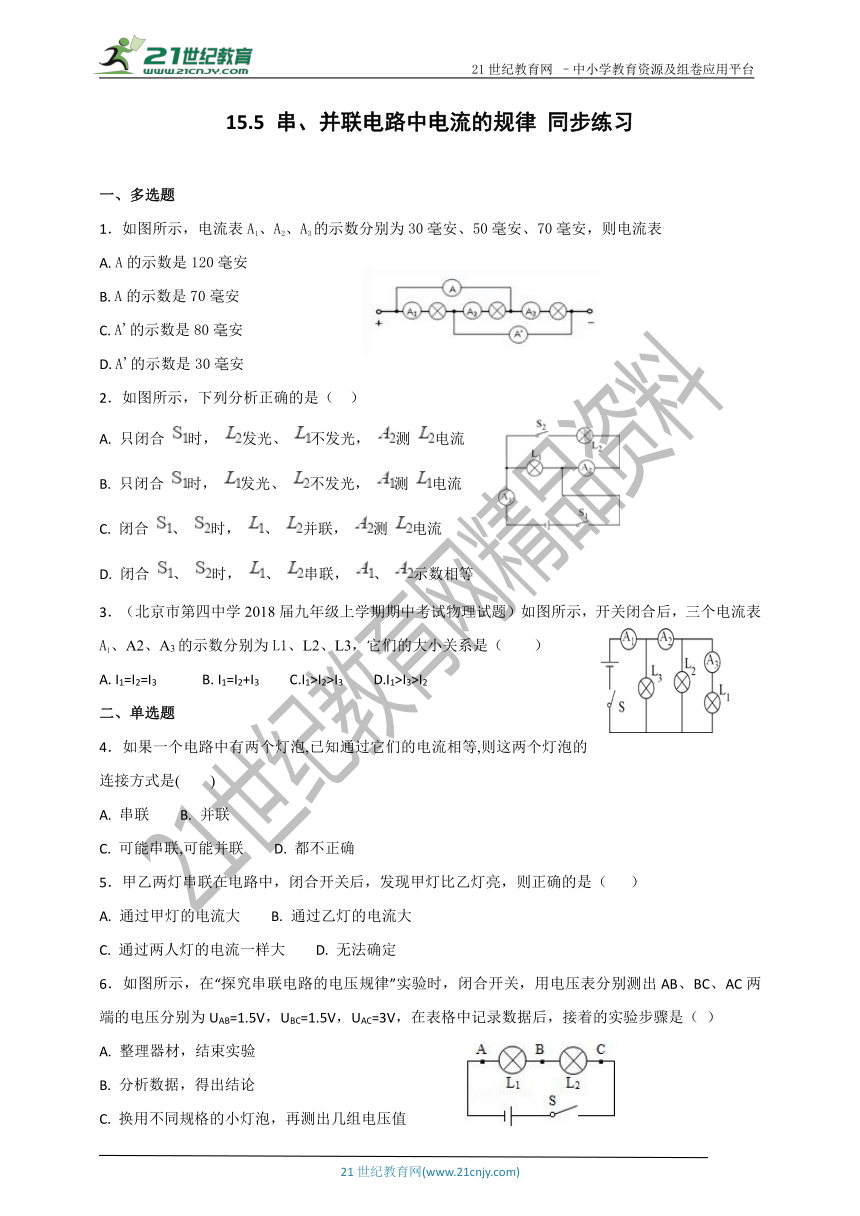

15.5 串、并联电路中电流的规律 同步练习
一、多选题
1．如图所示，电流表A1、A2、A3的示数分别为30毫安、50毫安、70毫安，则电流表
A. A的示数是120毫安
B. A的示数是70毫安
C. A'的示数是80毫安
D. A'的示数是30毫安
2．如图所示，下列分析正确的是（ ）
A. 只闭合 时， 发光、 不发光， 测 电流
B. 只闭合 时， 发光、 不发光， 测 电流
C. 闭合 、 时， 、 并联， 测 电流
D. 闭合 、 时， 、 串联， 、 示数相等
3．（北京市第四中学2018届九年级上学期期中考试物理试题）如图所示，开关闭合后，三个电流表A1、A2、A3的示数分别为L1、L2、L3，它们的大小关系是（ ）
A. I1=I2=I3 B. I1=I2+I3 C.I1>I2>I3 D.I1>I3>I2
二、单选题
4．如果一个电路中有两个灯泡,已知通过它们的电流相等,则这两个灯泡的连接方式是( )
A. 串联 B. 并联
C. 可能串联,可能并联 D. 都不正确
5．甲乙两灯串联在电路中，闭合开关后，发现甲灯比乙灯亮，则正确的是（ ）
A. 通过甲灯的电流大 B. 通过乙灯的电流大
C. 通过两人灯的电流一样大 D. 无法确定
6．如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB=1.5V，UBC=1.5V，UAC=3V，在表格中记录数据后，接着的实验步骤是（ ）
A. 整理器材，结束实验
B. 分析数据，得出结论
C. 换用不同规格的小灯泡，再测出几组电压值
D. 换用电压表的另一量程，再测出一组电压值

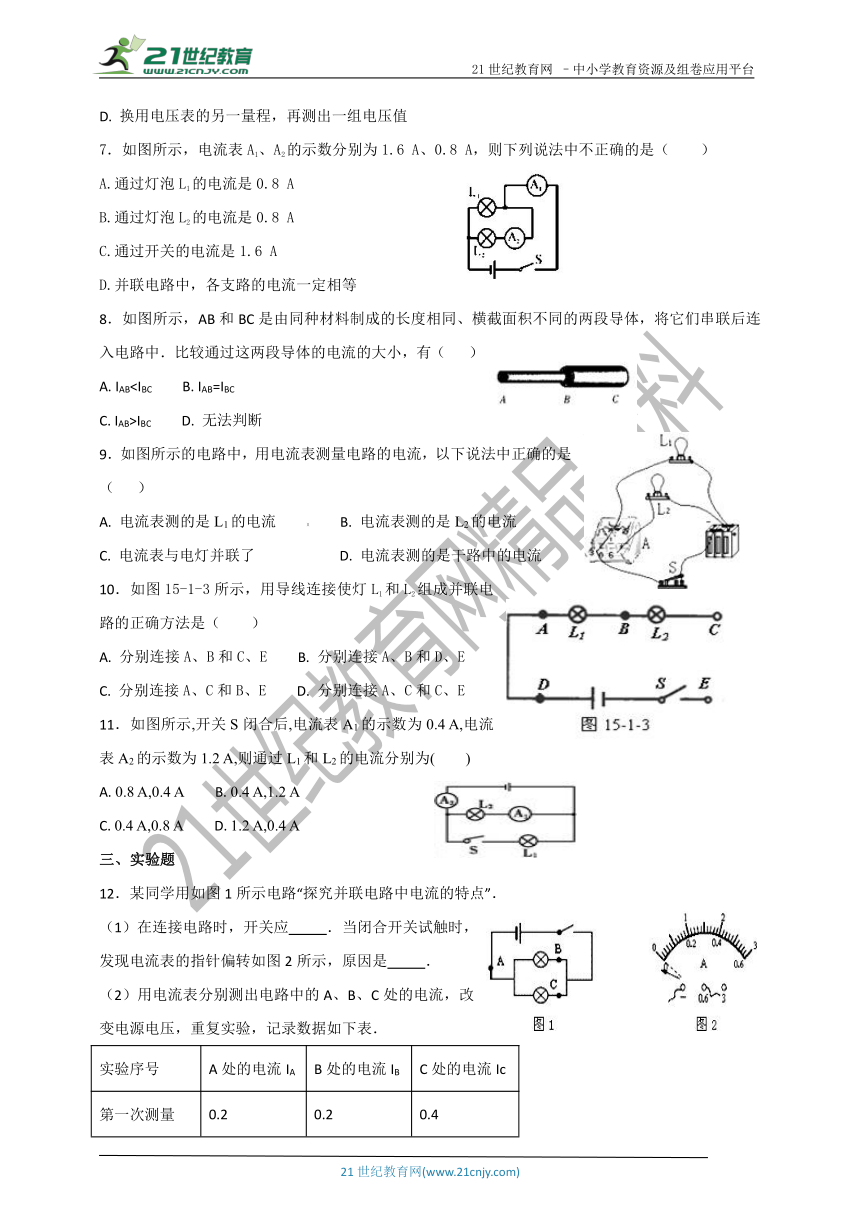

7．如图所示，电流表A1、A2的示数分别为1.6 A、0.8 A，则下列说法中不正确的是（ ）
A.通过灯泡L1的电流是0.8 A
B.通过灯泡L2的电流是0.8 A
C.通过开关的电流是1.6 A
D.并联电路中，各支路的电流一定相等
8．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过这两段导体的电流的大小，有（ ）
A. IABC. IAB>IBC D. 无法判断
9．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A. 电流表测的是L1的电流 B. 电流表测的是L2的电流
C. 电流表与电灯并联了 D. 电流表测的是干路中的电流
10．如图15-1-3所示，用导线连接使灯L1和L2组成并联电路的正确方法是（ ）
A. 分别连接A、B和C、E B. 分别连接A、B和D、E
C. 分别连接A、C和B、E D. 分别连接A、C和C、E
11．如图所示,开关S闭合后,电流表A1的示数为0.4 A,电流表A2的示数为1.2 A,则通过L1和L2的电流分别为( )
A. 0.8 A,0.4 A B. 0.4 A,1.2 A
C. 0.4 A,0.8 A D. 1.2 A,0.4 A
三、实验题
12．某同学用如图1所示电路“探究并联电路中电流的特点”．
（1）在连接电路时，开关应 ．当闭合开关试触时，发现电流表的指针偏转如图2所示，原因是 ．
（2）用电流表分别测出电路中的A、B、C处的电流，改变电源电压，重复实验，记录数据如下表．
实验序号 A处的电流IA B处的电流IB C处的电流Ic
第一次测量 0.2 0.2 0.4
第二次测量 0.3 0.3 0.6
第三次测量 0.4 0.4 0.8
上面表格的设计中存在的不足之处是 ．
（3）该同学表格数据得出实验结论：并联电路中干路电流为支路电流的2倍．这个结论一定成立吗？
答： （选填“一定”或“不一定”）．为了得出具有普遍意义的并联电路中电流的特点，应该 ．
四、计算题

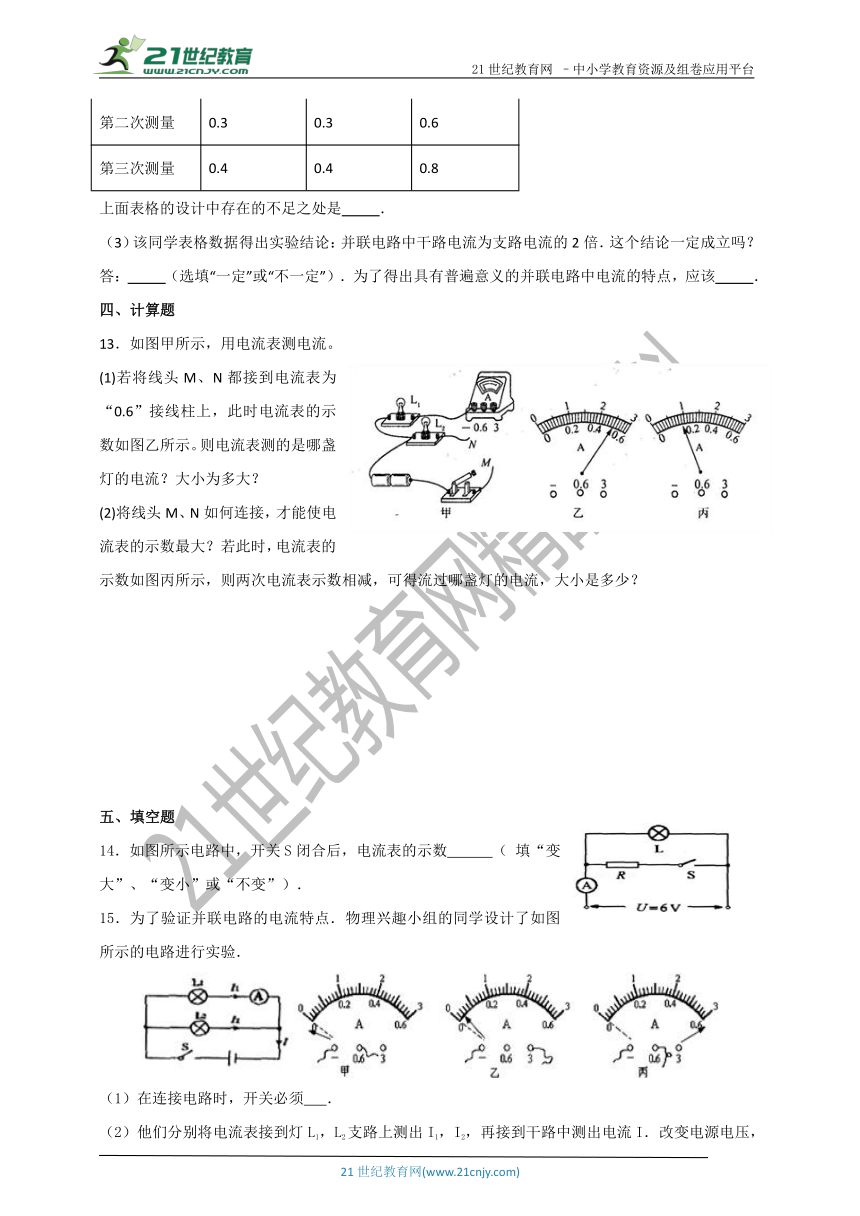

13．如图甲所示，用电流表测电流。
(1)若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示。则电流表测的是哪盏灯的电流？大小为多大？
(2)将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？
五、填空题
14．如图所示电路中，开关S闭合后，电流表的示数 （ 填“变大”、“变小”或“不变”）．
15．为了验证并联电路的电流特点．物理兴趣小组的同学设计了如图所示的电路进行实验．
（1）在连接电路时，开关必须 ．

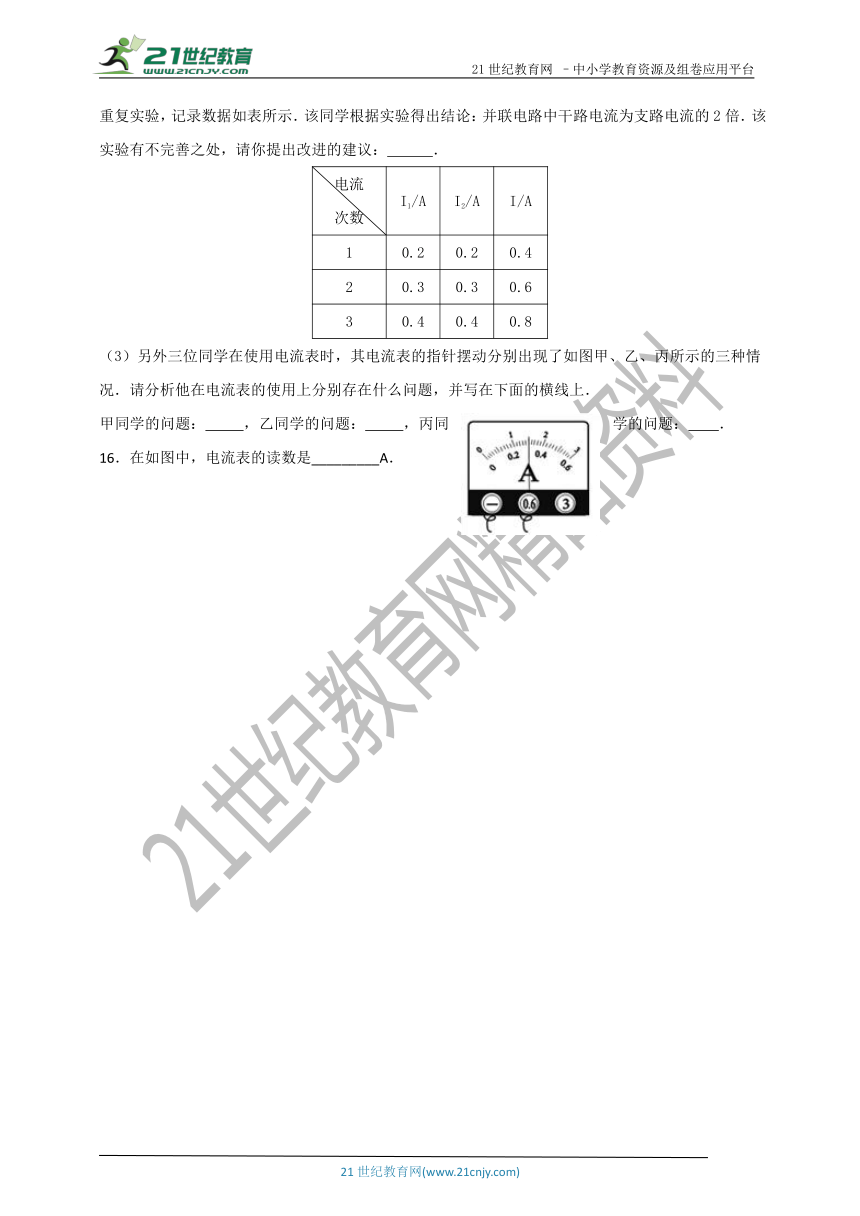

（2）他们分别将电流表接到灯L1，L2支路上测出I1，I2，再接到干路中测出电流I．改变电源电压，重复实验，记录数据如表所示．该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍．该实验有不完善之处，请你提出改进的建议： ．
电流次数 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.3 0.3 0.6
3 0.4 0.4 0.8
（3）另外三位同学在使用电流表时，其电流表的指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他在电流表的使用上分别存在什么问题，并写在下面的横线上．
甲同学的问题： ，乙同学的问题： ，丙同学的问题： ．
16．在如图中，电流表的读数是_________A．
参考答案
1．AC
【解析】设电流由左侧流入，则分为两支，一支流入A1 ，另一支流入A；由A流出的电流一支流入A2 ，另一支流入A3 ；A1 及A2 中的电流混合后流入电负极；故三个灯泡为并联关系；如图所示：A测量流过A2 、A3 的电流；A'测量流过A1 、A2 的电流流过A的电流I=I2 +I3 =50mA+70mA=120mA； A'的电流I'=I1 +I2 =30mA+50mA=80mA； 故A、C正确，BD错误，故选AC。
2．BC
【解析】AB、由图示可知，只闭合 时，只有灯泡L1能发光，L2不发光，此时电流表A1测通过灯泡L1的电流，故A不符合题意，B符合题意；CD、如果同时闭合 、 时，两个灯泡是并联的，电流表A2测通过灯泡L2的电流，电流表A1测干路的电流，A1的示数大于A2的示数，故C符合题意，D不符合题意；故答案为：BC.
3．C
【解析】如图，三灯并联，电流表A3测量L3的电流，A2测量L2与L3的电流和，A1测量三灯的电流和，所以，C符合题意。选C。
4．C
【解析】串联电路中各处的电流都相等，当两个灯完全相同时，并联后通过它们的电流也相等.故选C.
5．C
【解析】根据串联电路的电流特征，电流处处相等，所以甲乙两灯串联在电路中，那么电流必定相等，甲灯较亮的原因是电阻大，分得电压大，电功率大，所以C符合题意。选C。
6．C
【解析】试题分析：研究串联和并联电路的电压和电流时为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次实验．
解：用电压表测出AB、BC、AC两端的电压分别为UAB=1.5V，UBC=1.5V，UAC=3V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选C．
7．D
【解析】
试题分析：由图示可知，两个灯泡是并联的，电流A1测总电流，电流表A2测通过灯泡L2的电流，故通通过灯泡L1的电流是0.8 A，通过灯泡L2的电流是0.8 A，通过开关的电流是1.6 A，故ABC正确；并联电路中，干路电流等于各支路电流之和，但各支路电流不一定相等，故D错；应选D。
考点：并联电路中的电流
8．B
【解析】试题分析：本题考查串联电路的电流规律：串联电路中各部分导体的电流相等。本题中两导线虽然粗细不同，但由于串联在电路中，故两部分的电流是相等的．故选B．
9．B
【解析】解：利用断表法判断电流表测量通过用电器的电流：去掉电流表，L1发光，L2不发光，因此电流表测的是L2的电流． 故选B．
10．C
【解析】A、分别连接A、B和C、E时，灯泡L1被短路，电路为L2的基本电路，故A不符合题意；
B、分别连接A、B和D、E时，开关闭合，整体短路，故B不符合题意；
C、分别连接A、C和B、E时，两灯泡的首首相连，尾尾相连，即两灯泡并联，故C符合题意；
D、分别连接A、C和C、E时，闭合开关后，形成电源短路，故D不符合题意．故选C．
11．A
【解析】如图两灯并联，电流表A1测量L2电流，电流表A2测量干路电流。
电流表A1的示数为0.4 A，即L2的电流为0.4A；
电流表A2的示数为1.2 A，即干路电流为1.2A，则L1的电流为，
故A正确。
12．（1）断开；电流表正负接线柱接反了；（2）没有单位；（3）不一定；使用不同规格的灯泡进行实验．【解析】解：（1）连接电路时应断开开关，由图2所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的．
（2）由表格可知，各实验数据没有单位，这是错误的．
（3）并联电路各支路电流不一定相等，该同学的实验结论不一定成立；为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据．
故答案为：（1）断开；电流表正负接线柱接反了；（2）没有单位；（3）不一定；使用不同规格的灯泡进行实验．
13．(1)测L1的电流I1=0.5A；(2)M接“3” N接“一”，可得L2的电流 I2=0.4A
【解析】（1）将线头M、N都接到电流表为“0．6”接线柱上时，L1灯的电流通过电流表，而L2灯的电流不经过电流表，所以电流表测的是L1灯的电流，因为电流表接0.6A的接线柱，电流为：0.5A。
（2）选根据丙图判断，因为要电流最大，所以丙读数一定大于0.5A，那么可以肯定电流表接的0-3A的量程，读数为：0.9A；使电流表的示数最大，只能是让电流接在干路上，两个灯的电流都通过电流表，所以将线头N接电流表的负接线柱，M接电流表的3A接线柱；两次电流表示数相减，即并联电路的干路电流减去一个支路电流应该等于另一个支路的电流，又因为第一次测量的是L1的电流，所以相减的差为L2的电流，即： 。
答案：（1）L1 0.5A （2）N接“-”接线柱，M接“3”接线柱 0.9A L2 0.4A
14．变大
【解析】试题分析：由电路图可知，开关断开时，电路为L的简单电路，电流表测通过L的电流；当开关闭合时，灯泡L与电阻R并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过L的电流不变，根据并联电路的电流特点可知干路电流的变化．
解：由电路图可知，开关断开时，电路为L的简单电路，电流表测通过L的电流；
当开关闭合时，灯泡L与电阻R并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，开关S闭合后，通过L的电流不变，
因并联电路中干路电流等于各支路电流之和，
所以，开关S闭合后，干路电流变大，即电流表的示数变大．
故答案为：变大．
15．（1）断开 （2）选用不同规格的灯泡进行多次实验（2分）
（3）电流表的正负接线柱接线接反了 电流表所用的量程太大 电流表所用的量程太小
【解析】试题分析：（1）为了保护电路，在连接电路时，开关必须断开；
（2）从题目中看出，只改变了电源电压，并且两灯的电流每次都相等，说明用了同规格的灯泡，所以得出了不正确的结论，改进建议：选用不同规格的灯泡进行多次实验；
（3）甲图出现的现象是：电流表的指针反转．
甲同学的问题：电流表的正负极接线柱接反了．
乙图出现的现象是：电流表的指针偏转角度太小．
乙同学的问题：电流表所用的量程太大．
丙图出现的现象是：电流表的指针偏转角度太大，超出了其量程．
丙同学的问题：电流表所用的量程太小．
16．0.3
【解析】电流表使用的0～0.6A的量程,每一个大格代表0.2A,每一个小格代表0.02A,示数是0.3A.
因此，本题正确答案是:0.3.【点睛】电流表的读数:首先确定使用的量程,然后确定每一个大格和每一个小格代表的示数.
