本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

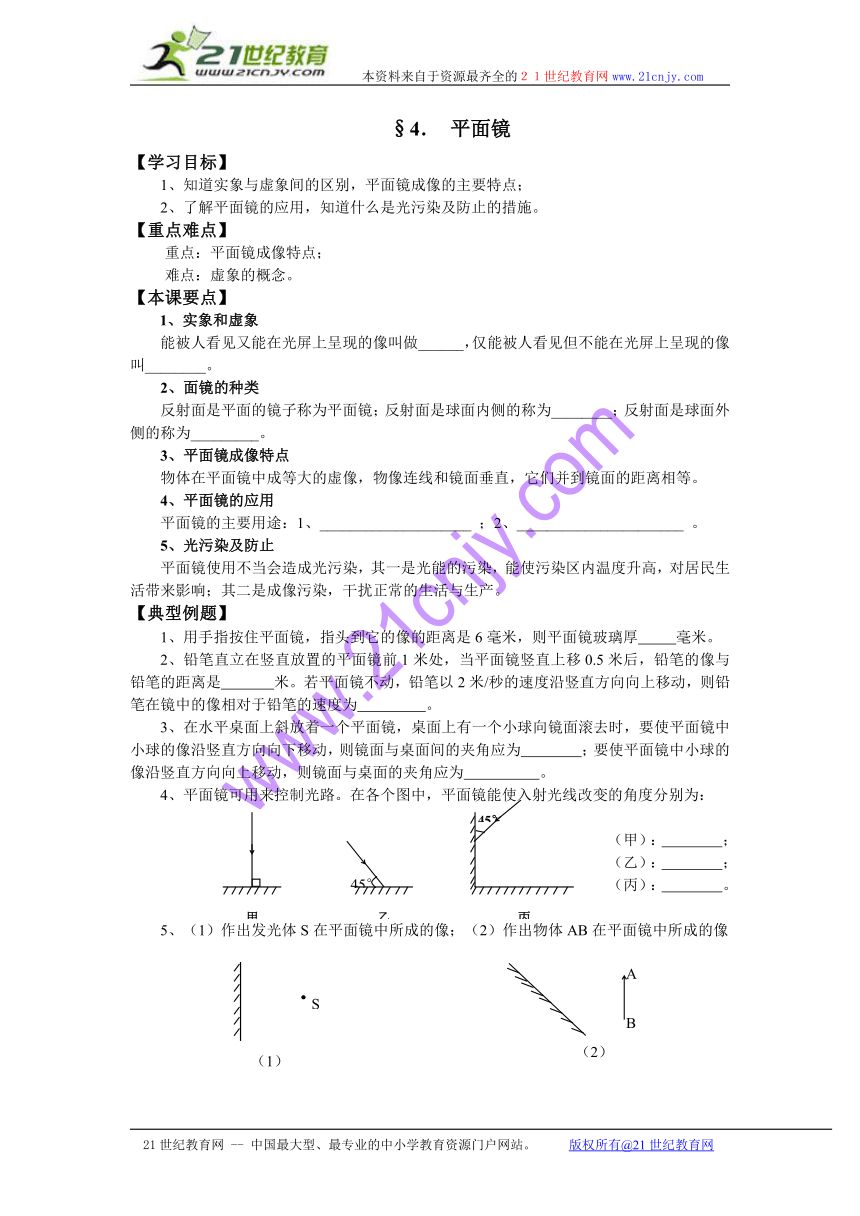

§4． 平面镜
【学习目标】
1、知道实象与虚象间的区别，平面镜成像的主要特点；
2、了解平面镜的应用，知道什么是光污染及防止的措施。
【重点难点】
重点：平面镜成像特点；
难点：虚象的概念。
【本课要点】
1、实象和虚象
能被人看见又能在光屏上呈现的像叫做______，仅能被人看见但不能在光屏上呈现的像叫________。
2、面镜的种类
反射面是平面的镜子称为平面镜；反射面是球面内侧的称为________；反射面是球面外侧的称为_________。
3、平面镜成像特点
物体在平面镜中成等大的虚像，物像连线和镜面垂直，它们并到镜面的距离相等。
4、平面镜的应用
平面镜的主要用途：1、____________________ ；2、______________________ 。
5、光污染及防止
平面镜使用不当会造成光污染，其一是光能的污染，能使污染区内温度升高，对居民生活带来影响；其二是成像污染，干扰正常的生活与生产。
【典型例题】
1、用手指按住平面镜，指头到它的像的距离是6毫米，则平面镜玻璃厚 毫米。
2、铅笔直立在竖直放置的平面镜前1米处，当平面镜竖直上移0.5米后，铅笔的像与铅笔的距离是 米。若平面镜不动，铅笔以2米/秒的速度沿竖直方向向上移动，则铅笔在镜中的像相对于铅笔的速度为 。
3、在水平桌面上斜放着一个平面镜，桌面上有一个小球向镜面滚去时，要使平面镜中小球的像沿竖直方向向下移动，则镜面与桌面间的夹角应为 ；要使平面镜中小球的像沿竖直方向向上移动，则镜面与桌面的夹角应为 。
4、平面镜可用来控制光路。在各个图中，平面镜能使入射光线改变的角度分别为：
（甲）： ；
（乙）： ；
（丙）： 。
5、（1）作出发光体S在平面镜中所成的像；（2）作出物体AB在平面镜中所成的像
【随堂练习】
1．东湖边的白塔距湖面高25m，湖水深5m，映在平静湖水中灯的“倒影”是___像 (填“实”或“虚”)，它是由于光的_______形成的，该“倒影”距湖面______ m。
2．如图3-4-1所示是从平面镜中看到的钟表的像，小明同学利用平面镜成像的特点，得出此时钟表指示的时间是_______。
3．球面镜反射面不是平面而是曲面，球面镜有_____面镜和_____面镜两种，前者对光线有_____作用，后者对光线有______作用。手电筒的反光罩、太阳灶、点燃奥运会圣火的装置用的是____面镜；汽车的观后镜用的是_____面镜，不用平面镜是为了_________________。
4．如图3—4—4所示是潜望镜的工作原理图，现有军舰位于S点处，则潜水艇中的人通过潜望镜看到的军艇的像是图中的_________点。
5．白天在开有朝南窗户的室内照镜子，要能清楚地看到自己的面容，镜子的反射面应 ( )
A．朝东 B.朝北 C.朝南 D.朝西
6．平静的水面能清晰地显现岸上的景物，如图1所示，俗称“倒影”，它是( )
A.倒立的实像 B．倒立的虚像 C．正立的实像 D.正立的虚像
7．如图3-4-7所示某同学正好在平面镜前欣赏自己的全身像，此时他所看到的全身像应是图中的哪一个( )
8．如图3-4-8所示检查视力时，眼睛与视力表的距离应保持5m，若人通过平面镜观看视力表，当视力表与平面镜相距3m时，则人与平面镜的距离应为 ( )
A．4m B；3m C．2m D．1 m
9．在水平桌面上放置一个球和一竖立的平面镜，如图3-4-17所示。当球向镜面滚动时，欲使镜面内的像滚动方向与球的滚动方向垂直，那么球的滚动方向与平面镜的夹角应为 ( )
A．90° B.60° C. 45° D．0°
10．如图3-4-19平面镜前有一点光源S，从S向平面镜引一垂线，垂足为O，现平面镜绕过O点与纸面垂直的轴，逆时针转动90°，在这个过程中，像点 ( )
A．距平面镜的距离保持不变 B.沿一直线面镜
C．与点光源的距离越来越大 D．按逆时针方向，画出半个圆
11．如图3-4-20所示，公路边架有一大平面镜，我们从镜中看到一辆汽车向东行驶到十字路口向右转弯，这辆车实际上是 ( )
A.向南行驶左拐弯 B.向南行驶右拐弯
C.向西行驶左拐弯 D.向北行驶左拐弯
12．如图11所示，平面镜AB和平面镜BC互相垂直，镜前有一发光点S，则发光点S在镜中所成的像有( ).
A. 四个 B．三个
C．两个 D. 一个
13．两个平面镜M l和M2竖直平行放置，距离为S，物体A在两平面镜中所成的像Al、A2的距离为S’，如图 l所示．当物体在两平面镜之间左右移动时，物体A在两平面镜里所成的像的距离将 ( )
A．不变 B．变小 C．变大 D．先变小后变大
14.如图3—4—15所示在做“平面镜成像特点”实验时的情形。将一玻璃板竖直地架在一把直尺上，再取两段等长的蜡烛A和B，一前一后地竖放在直尺上，点燃玻璃板前的蜡烛A，用眼睛进行观察，在此实验中
(1)直尺的作用是便于比较物与像_________的关系。
(2)两段等长的蜡烛是为了比较物与像的________的关系。
(3)移去蜡烛B，并在其所在位置上放一光屏，则无论怎样移动光屏都__________接收到蜡烛A的烛焰的像(填“能”或“不能”)，这说明了平面镜成的是_______像。(填“虚”或“实”)
15.根据平面镜成像规律画出平面镜里的像(图6) ．
16.如图11所示，S是发光点，S’是S在平面镜中的像，L是射向平面镜的一条入射光线。在图中画出平面镜的位置和L的反射光线。
17.如图20所示，请画出这位同学在平面镜中看到发光点S的光路．
18.如图15所示，S'为发光点S在平面镜MN中的像，若S发出的一条光线SA经平面镜反射后过P点，请在图中找出发光点S的位置，并画出入射光线SA．
19．人在平面镜MN中能看到物体的像，如图所示。至少把MN上的哪一部分遮住后，人眼就看不见物体的像了 用作图法把它作出来。
20．小宇同学有一个小型物理实验室，在家中阁楼上(如图16所示)．但他每做光学实验时就感到很麻烦，因为需要跑到有天窗的一间．你能否帮他将阳光引到实验室并使阳光垂直射到实验台上 请画出一条光线的光路图，，用箭头标出光线方向．
甲
乙
45°
丙
45°
A
B
（2）
（1）
S
图1
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
§4． 平面镜
【学习目标】
1、知道实象与虚象间的区别，平面镜成像的主要特点；
2、了解平面镜的应用，知道什么是光污染及防止的措施。
【重点难点】
重点：平面镜成像特点；
难点：虚象的概念。
【本课要点】
1、实象和虚象
能被人看见又能在光屏上呈现的像叫做______，仅能被人看见但不能在光屏上呈现的像叫________。
2、面镜的种类
反射面是平面的镜子称为平面镜；反射面是球面内侧的称为________；反射面是球面外侧的称为_________。
3、平面镜成像特点
物体在平面镜中成等大的虚像，物像连线和镜面垂直，它们并到镜面的距离相等。
4、平面镜的应用
平面镜的主要用途：1、____________________ ；2、______________________ 。
5、光污染及防止
平面镜使用不当会造成光污染，其一是光能的污染，能使污染区内温度升高，对居民生活带来影响；其二是成像污染，干扰正常的生活与生产。
【典型例题】
1、用手指按住平面镜，指头到它的像的距离是6毫米，则平面镜玻璃厚 毫米。
2、铅笔直立在竖直放置的平面镜前1米处，当平面镜竖直上移0.5米后，铅笔的像与铅笔的距离是 米。若平面镜不动，铅笔以2米/秒的速度沿竖直方向向上移动，则铅笔在镜中的像相对于铅笔的速度为 。
3、在水平桌面上斜放着一个平面镜，桌面上有一个小球向镜面滚去时，要使平面镜中小球的像沿竖直方向向下移动，则镜面与桌面间的夹角应为 ；要使平面镜中小球的像沿竖直方向向上移动，则镜面与桌面的夹角应为 。
4、平面镜可用来控制光路。在各个图中，平面镜能使入射光线改变的角度分别为：
（甲）： ；
（乙）： ；
（丙）： 。
5、（1）作出发光体S在平面镜中所成的像；（2）作出物体AB在平面镜中所成的像
【随堂练习】
1．东湖边的白塔距湖面高25m，湖水深5m，映在平静湖水中灯的“倒影”是___像 (填“实”或“虚”)，它是由于光的_______形成的，该“倒影”距湖面______ m。
2．如图3-4-1所示是从平面镜中看到的钟表的像，小明同学利用平面镜成像的特点，得出此时钟表指示的时间是_______。
3．球面镜反射面不是平面而是曲面，球面镜有_____面镜和_____面镜两种，前者对光线有_____作用，后者对光线有______作用。手电筒的反光罩、太阳灶、点燃奥运会圣火的装置用的是____面镜；汽车的观后镜用的是_____面镜，不用平面镜是为了_________________。
4．如图3—4—4所示是潜望镜的工作原理图，现有军舰位于S点处，则潜水艇中的人通过潜望镜看到的军艇的像是图中的_________点。
5．白天在开有朝南窗户的室内照镜子，要能清楚地看到自己的面容，镜子的反射面应 ( )
A．朝东 B.朝北 C.朝南 D.朝西
6．平静的水面能清晰地显现岸上的景物，如图1所示，俗称“倒影”，它是( )
A.倒立的实像 B．倒立的虚像 C．正立的实像 D.正立的虚像
7．如图3-4-7所示某同学正好在平面镜前欣赏自己的全身像，此时他所看到的全身像应是图中的哪一个( )
8．如图3-4-8所示检查视力时，眼睛与视力表的距离应保持5m，若人通过平面镜观看视力表，当视力表与平面镜相距3m时，则人与平面镜的距离应为 ( )
A．4m B；3m C．2m D．1 m
9．在水平桌面上放置一个球和一竖立的平面镜，如图3-4-17所示。当球向镜面滚动时，欲使镜面内的像滚动方向与球的滚动方向垂直，那么球的滚动方向与平面镜的夹角应为 ( )
A．90° B.60° C. 45° D．0°
10．如图3-4-19平面镜前有一点光源S，从S向平面镜引一垂线，垂足为O，现平面镜绕过O点与纸面垂直的轴，逆时针转动90°，在这个过程中，像点 ( )
A．距平面镜的距离保持不变 B.沿一直线面镜
C．与点光源的距离越来越大 D．按逆时针方向，画出半个圆
11．如图3-4-20所示，公路边架有一大平面镜，我们从镜中看到一辆汽车向东行驶到十字路口向右转弯，这辆车实际上是 ( )
A.向南行驶左拐弯 B.向南行驶右拐弯
C.向西行驶左拐弯 D.向北行驶左拐弯
12．如图11所示，平面镜AB和平面镜BC互相垂直，镜前有一发光点S，则发光点S在镜中所成的像有( ).
A. 四个 B．三个
C．两个 D. 一个
13．两个平面镜M l和M2竖直平行放置，距离为S，物体A在两平面镜中所成的像Al、A2的距离为S’，如图 l所示．当物体在两平面镜之间左右移动时，物体A在两平面镜里所成的像的距离将 ( )
A．不变 B．变小 C．变大 D．先变小后变大
14.如图3—4—15所示在做“平面镜成像特点”实验时的情形。将一玻璃板竖直地架在一把直尺上，再取两段等长的蜡烛A和B，一前一后地竖放在直尺上，点燃玻璃板前的蜡烛A，用眼睛进行观察，在此实验中
(1)直尺的作用是便于比较物与像_________的关系。
(2)两段等长的蜡烛是为了比较物与像的________的关系。
(3)移去蜡烛B，并在其所在位置上放一光屏，则无论怎样移动光屏都__________接收到蜡烛A的烛焰的像(填“能”或“不能”)，这说明了平面镜成的是_______像。(填“虚”或“实”)
15.根据平面镜成像规律画出平面镜里的像(图6) ．
16.如图11所示，S是发光点，S’是S在平面镜中的像，L是射向平面镜的一条入射光线。在图中画出平面镜的位置和L的反射光线。
17.如图20所示，请画出这位同学在平面镜中看到发光点S的光路．
18.如图15所示，S'为发光点S在平面镜MN中的像，若S发出的一条光线SA经平面镜反射后过P点，请在图中找出发光点S的位置，并画出入射光线SA．
19．人在平面镜MN中能看到物体的像，如图所示。至少把MN上的哪一部分遮住后，人眼就看不见物体的像了 用作图法把它作出来。
20．小宇同学有一个小型物理实验室，在家中阁楼上(如图16所示)．但他每做光学实验时就感到很麻烦，因为需要跑到有天窗的一间．你能否帮他将阳光引到实验室并使阳光垂直射到实验台上 请画出一条光线的光路图，，用箭头标出光线方向．
甲
乙
45°
丙
45°
A
B
（2）
（1）
S
图1
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
