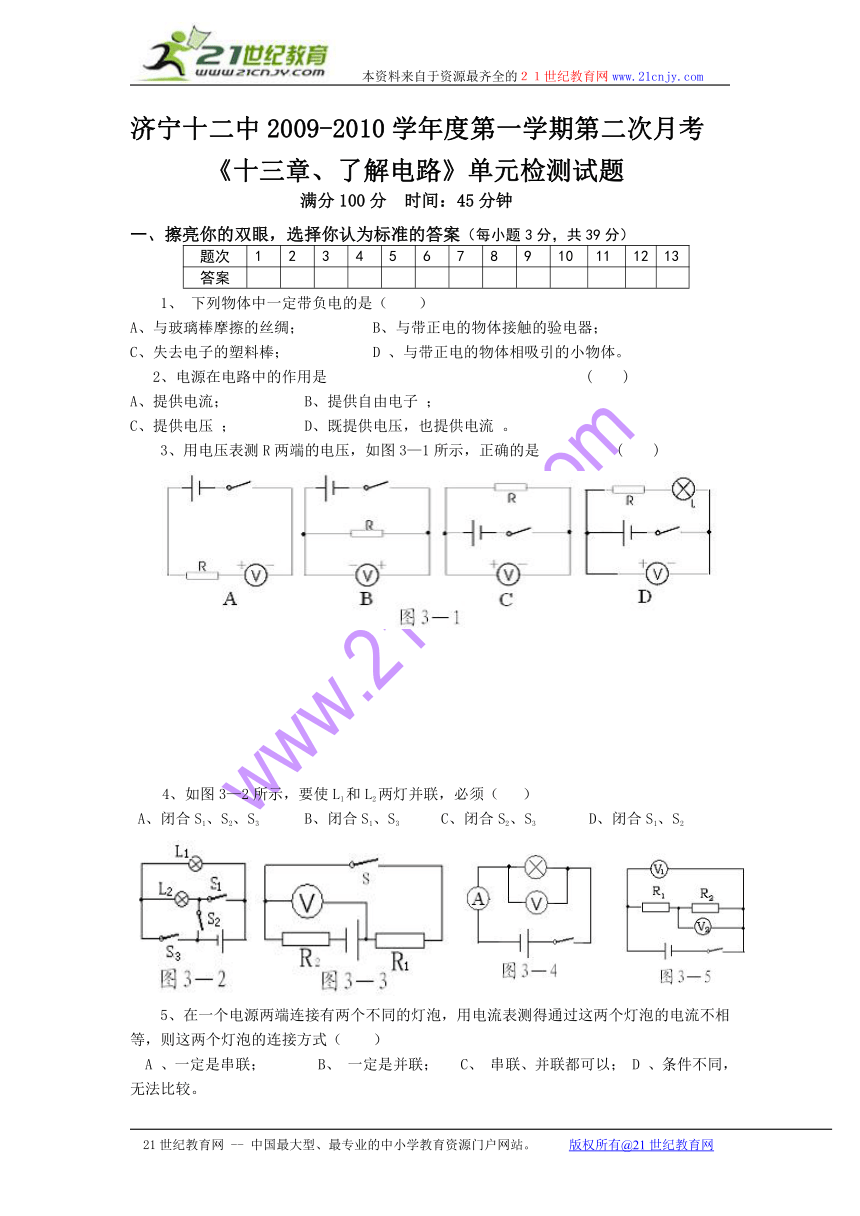

济宁十二中2009-2010学年度第一学期第二次月考
《十三章、了解电路》单元检测试题
满分100分 时间：45分钟
一、擦亮你的双眼，选择你认为标准的答案（每小题3分，共39分）
题次 1 2 3 4 5 6 7 8 9 10 11 12 13
答案
1、 下列物体中一定带负电的是（ ）
A、与玻璃棒摩擦的丝绸； B、与带正电的物体接触的验电器；
C、失去电子的塑料棒； D 、与带正电的物体相吸引的小物体。
2、电源在电路中的作用是 ( )
A、提供电流； B、提供自由电子 ；
C、提供电压 ； D、既提供电压，也提供电流 。
3、用电压表测R两端的电压，如图3—1所示，正确的是 ( )
4、如图3—2所示，要使L1和L2两灯并联，必须（ ）
A、闭合S1、S2、S3 B、闭合S1、S3 C、闭合S2、S3 D、闭合S1、S2
5、在一个电源两端连接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式（ ）
A 、一定是串联； B、 一定是并联； C、 串联、并联都可以； D 、条件不同，无法比较。

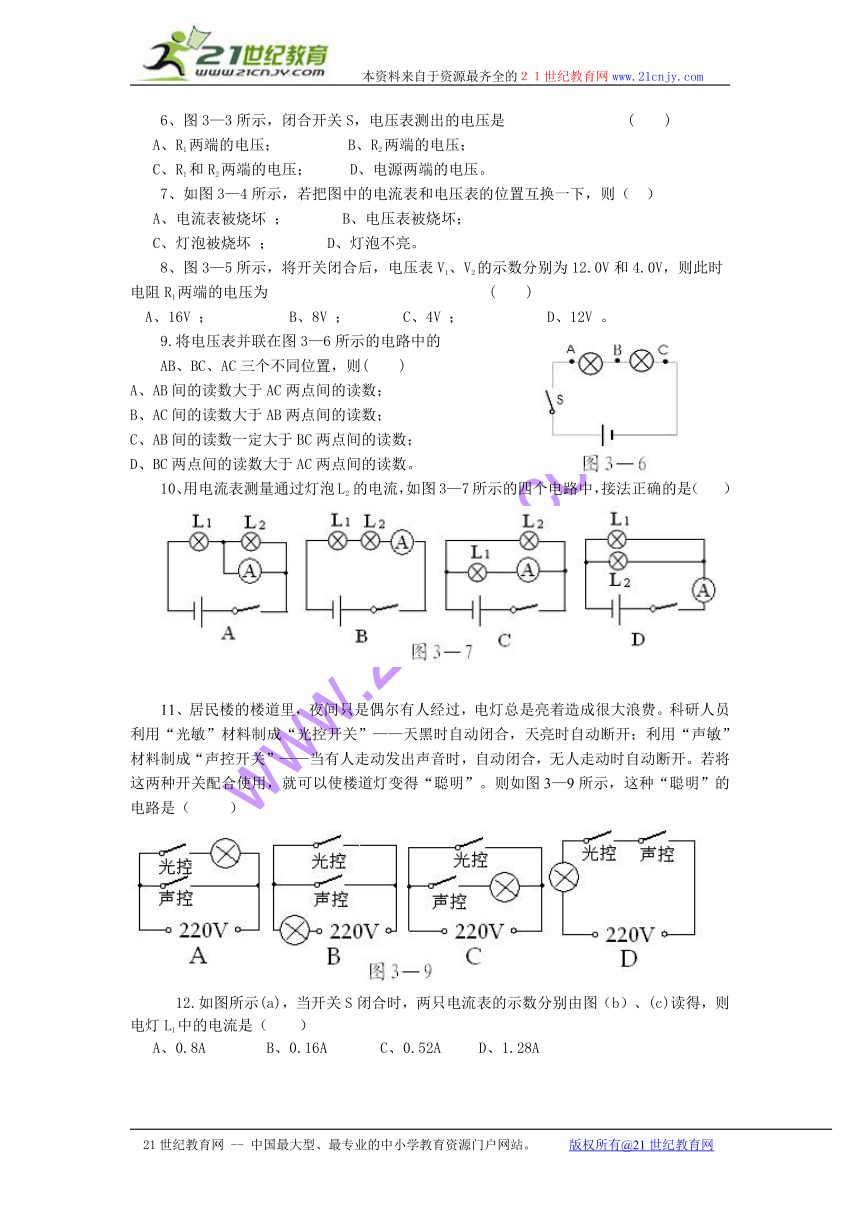

6、图3—3所示，闭合开关S，电压表测出的电压是 ( )
A、R1两端的电压； B、R2两端的电压；
C、R1和R2两端的电压； D、电源两端的电压。
7、如图3—4所示，若把图中的电流表和电压表的位置互换一下，则（ ）
A、电流表被烧坏 ； B、电压表被烧坏；
C、灯泡被烧坏 ； D、灯泡不亮。
8、图3—5所示，将开关闭合后，电压表V1、V2的示数分别为12.0V和4.0V，则此时电阻R1两端的电压为 ( )
A、16V ； B、8V ； C、4V ； D、12V 。
9.将电压表并联在图3—6所示的电路中的
AB、BC、AC三个不同位置，则( )
A、AB间的读数大于AC两点间的读数；
B、AC间的读数大于AB两点间的读数；
C、AB间的读数一定大于BC两点间的读数；
D、BC两点间的读数大于AC两点间的读数。
10、用电流表测量通过灯泡L2 的电流，如图3—7所示的四个电路中，接法正确的是（ ）
11、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”。则如图3—9所示，这种“聪明”的电路是（ ）
12.如图所示(a)，当开关S闭合时，两只电流表的示数分别由图（b）、(c)读得，则电灯L1中的电流是（ ）
A、0.8A B、0.16A C、0.52A D、1.28A
13、电路中有两盏电灯，且电路无故障，将开关合上后，下列说法正确的是（ ）
A．若两盏灯同时发光，则两灯一定是串联。
B．若两盏灯同时发光，则两灯一定是并联。
C．若只有一盏灯亮，则两灯一定是串联。
D．若只有一盏灯亮，则两灯一定是并联。
二、打开你的物理知识宝库，把你思考、计算的结果填在空白处（每空2分）
14、计算器工作时的电流约为100μA，合 A。对人体的安全电压是 。
15、如图3-10甲是小亮同学测量并联电路的总电流时连接的电路。
(1)请你在a，b导线中撤掉一根多余的导线,使电路符合实验要求。你选择撤掉的是_____导线。
(2)撤掉多余的导线后．闭合开关，电流表的读数如图乙，其读数是____A。
16、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1两端的电压是______V。
17、一个蓄电池的电压是2V，欲获得12V电压，应将__ __节蓄电池_ _ _联。
18、傍晚，家庭电路中的灯泡逐渐亮起来，则这些灯泡是 联的，在灯泡逐渐亮起的过程中，电路中的总电流逐渐 （选择“增大”、“不变”或“减小”）。
19.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析它们在电流表的使用上分别存在什么问题。
甲同学的问题： 。
乙同学的问题： 。
丙同学的问题： 。
三、科学探究与作图，请你按要求补充图形，设计实验，归纳结论（37分）
20.如图3-13，电路图上标出电流表的正负接线柱，再根据电路图连接实物电路，：
（A1表的电流约0.5A）（8分）
21、市场上出售一种滚动的毛刷，当毛刷在衣服上擦刷时，可以把灰尘和微小脏物吸到刷子内，其物理原理是什么？请分析说明。（5分）
22、按图3—14所示的甲电路图，用笔代替导线把图乙中所示器材连成实验电路。（6分）
23、某同学进行了如下实验：根据图3-15连接好实物，用电流表分别测出I、I1、I2的电流，改变电源电压，重复实验，记录数据如下表格。（6分）
（1）该实验探究的问题是 ；
（2）该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍。该实验有不完善之处，请你提出改进的建议：
__________________________________________________________。
次数 I1/A I2/A I/A
第1次 0.2 0.2 0.4
第2次 0.3 0.3 0.6
第3次 0.4 0.4 0.8
图3-15 图3-16
24、在图3-16的电路中，标出电压表、电流表及电表的正、负接线柱。（6分）
25、一商品仓库，后门进货、前门取货，现有红、绿两只电灯泡和一个电铃、一个电池组、两个开关，还有若干条导线。请你为仓库值班人员设计一个电路：电铃响时同时红灯亮，表示取货人在前门按开关；电铃响绿灯亮，表示送货人在后门按开关。要求画出设计的电路图，图中标明红灯、绿灯及对应的前门、后门的开关。 （6分）
《了解电路》单元检测试题参考答案：
一、选择：
题次 1 2 3 4 5 6 7 8 9 10 11 12 13
答案 A C B B B A D B B B D D D
二、填空
14、0.0001；不高于36V。 15、a；0.34。 16、5.6. 17、6；串。
18、并；增大。19、甲、超出电流表的量程；乙、正负接线柱接反；丙、选择量程过大。
三、科学探究与作图
20、略。
21、擦刷过程摩擦起电，带电体吸引轻小物体，把赃物和灰尘吸入刷子内。
22、略。
23、（1）并联电路中电流的规律。（2）、每次试验都应换用不同规格的两个灯泡，多做几次实验。
24、略
25、略。
(a) (b) (c)
图3-10
图3-11
。 。 。
3 0.6 -
A1
0
1
2
3
。 。 。0.6 -
A2
0
1
2
3
图3-13
