热 机

课件19张PPT。热 机汽油机、柴油机工作原理 汽油机
柴油机
比较汽油机和柴油机

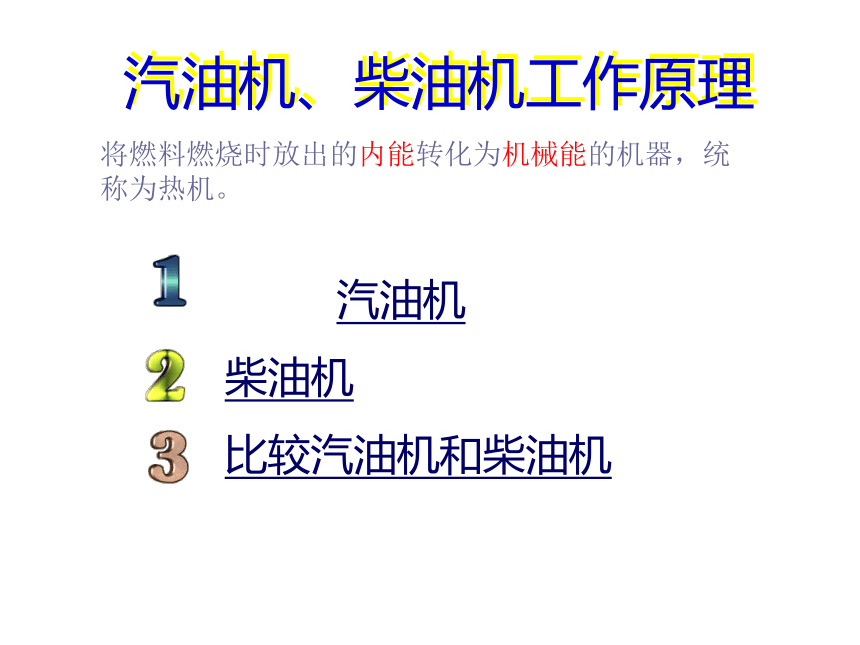

将燃料燃烧时放出的内能转化为机械能的机器，统称为热机。汽油机、柴油机工作原理汽油机结构和工作原理结构
吸气冲程
压缩冲程
做功冲程
排气冲程

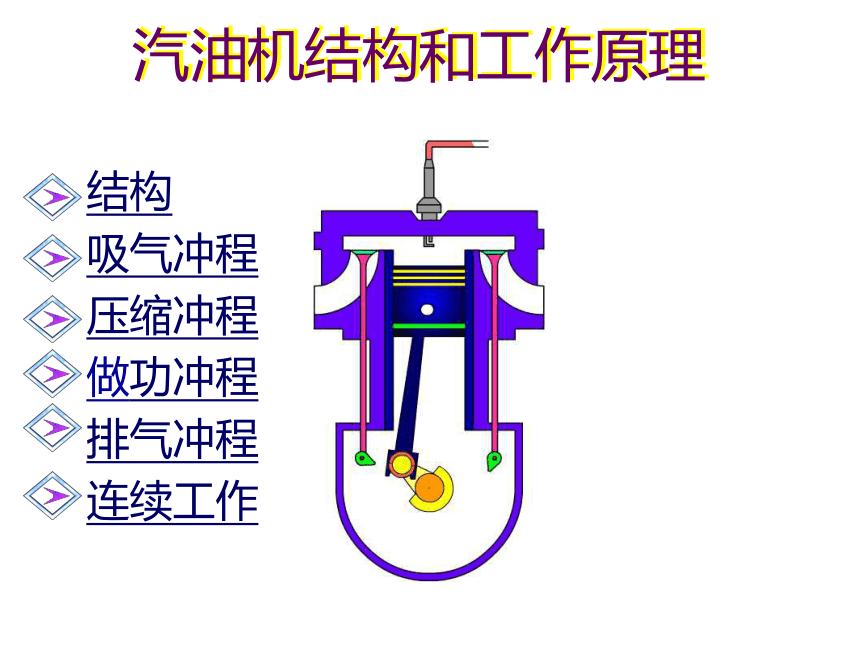

连续工作汽油机结构和工作原理汽油机结构和工作原理结构
吸气冲程
压缩冲程
做功冲程
排气冲程

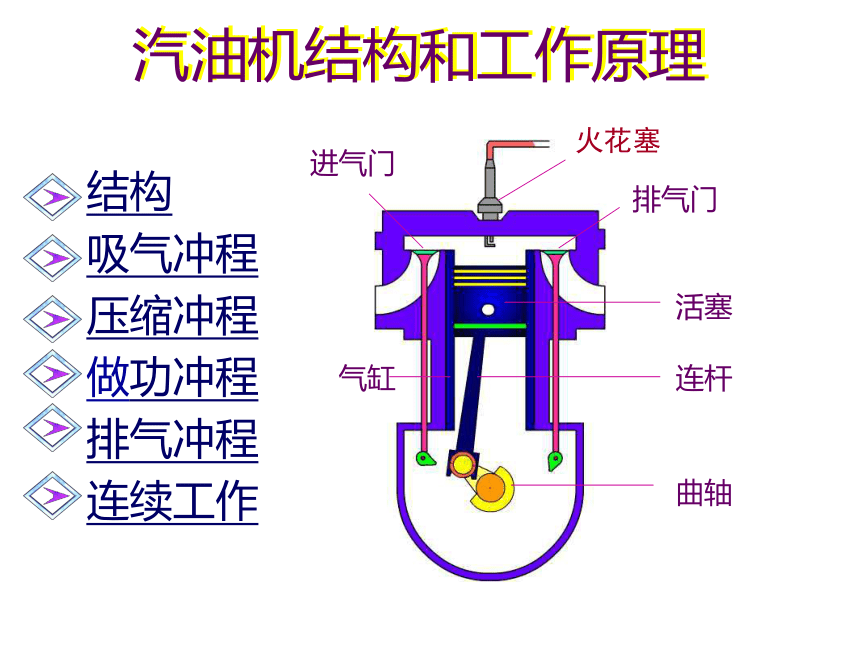

连续工作汽油机结构和工作原理汽油机结构和工作原理结构
吸气冲程
压缩冲程
做功冲程
排气冲程

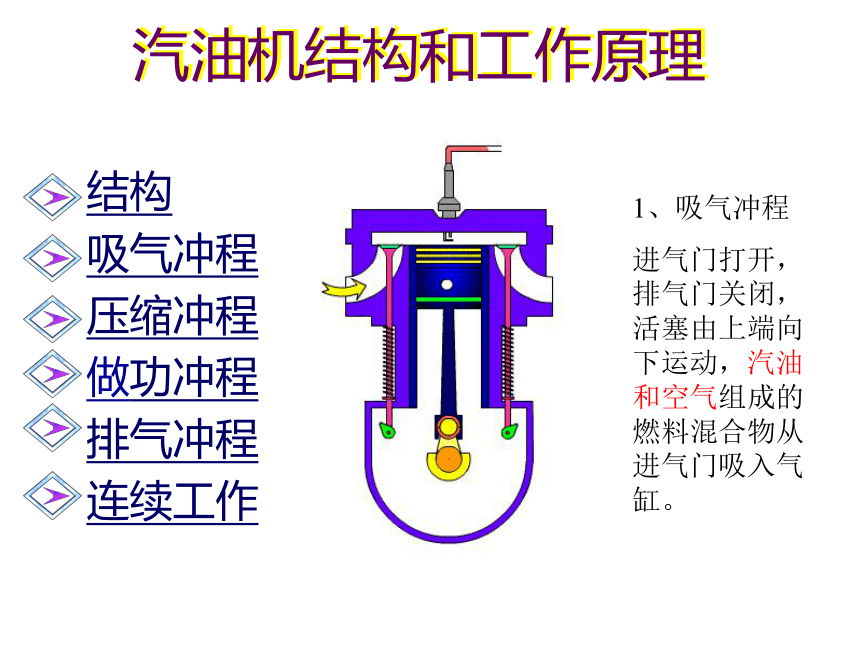

连续工作汽油机结构和工作原理1、吸气冲程
进气门打开，排气门关闭，活塞由上端向下运动，汽油和空气组成的燃料混合物从进气门吸入气缸。汽油机结构和工作原理结构
吸气冲程
压缩冲程
做功冲程
排气冲程

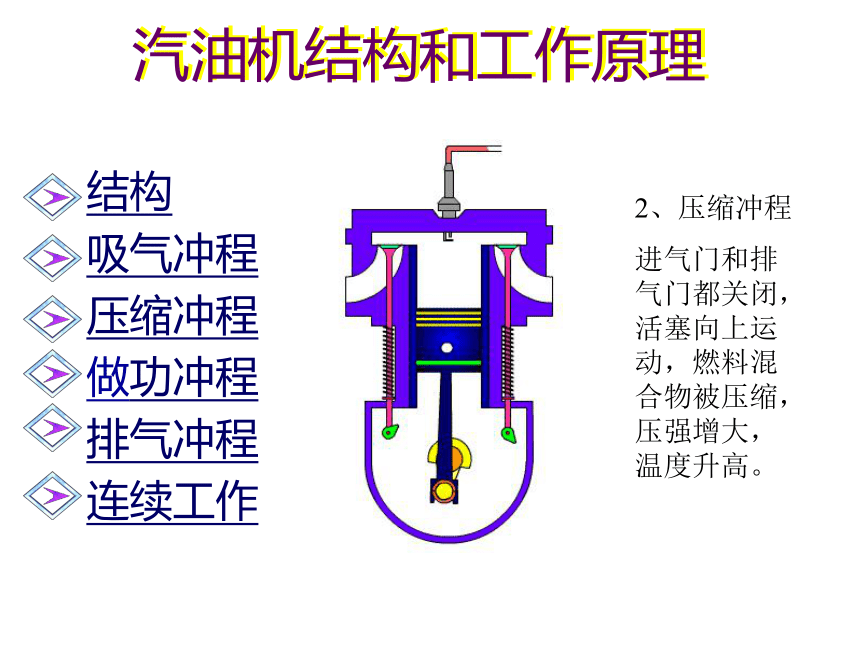

连续工作汽油机结构和工作原理2、压缩冲程
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。汽油机结构和工作原理结构
吸气冲程
压缩冲程
做功冲程
排气冲程

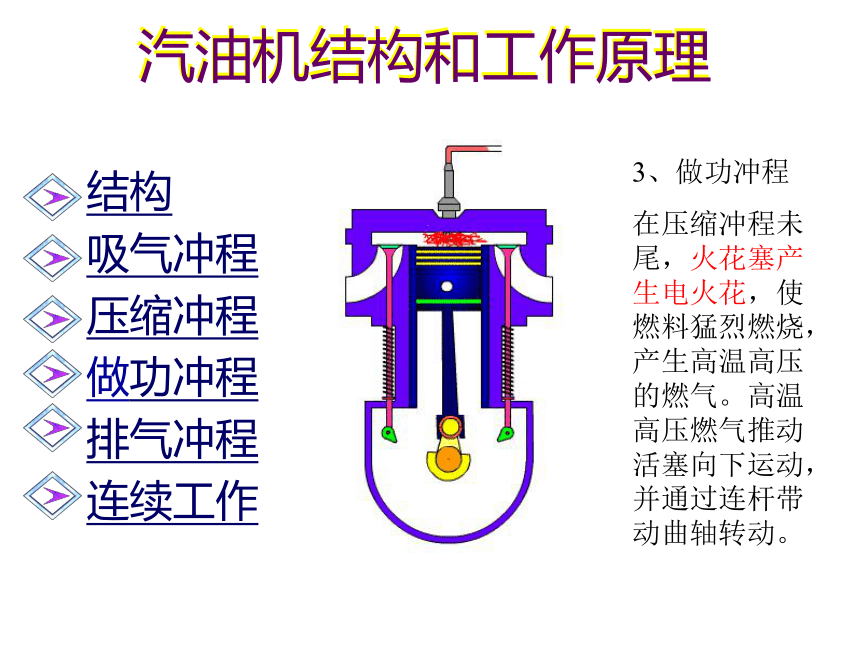

连续工作汽油机结构和工作原理3、做功冲程
在压缩冲程未尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气。高温高压燃气推动活塞向下运动，并通过连杆带动曲轴转动。汽油机结构和工作原理结构
吸气冲程
压缩冲程
做功冲程
排气冲程
连续工作汽油机结构和工作原理4、排气冲程
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。汽油机结构和工作原理结构
吸气冲程
压缩冲程
做功冲程
排气冲程
连续工作汽油机结构和工作原理汽油机比较轻巧，噪音较低，常用在汽车、飞机和小型农业机械（如插秧机、机动喷雾器）上面。柴油机结构和工作原理结构
吸气冲程
压缩冲程
做功冲程
排气冲程
连续工作柴油机结构和工作原理柴油机结构和工作原理结构
吸气冲程
压缩冲程
做功冲程
排气冲程
连续工作柴油机结构和工作原理柴油机结构和工作原理结构
吸气冲程
压缩冲程
作功冲程
排气冲程
连续工作柴油机结构和工作原理1、吸气冲程
进气门打开，排气门关闭，活塞由上端向下运动，空气进入气缸。柴油机结构和工作原理结构
吸气冲程
压缩冲程
作功冲程
排气冲程
连续工作柴油机结构和工作原理2、压缩冲程
进气门和排气门都关闭，活塞向上运动，活塞把空气的体积压缩得很小，空气的压强增大，温度升高，该冲程末，缸内空气的温度已经超过柴油的燃点。柴油机结构和工作原理结构
吸气冲程
压缩冲程
做功冲程
排气冲程
连续工作柴油机结构和工作原理3、做功冲程
从喷油嘴喷出雾状柴油，柴油遇到热空气立即燃烧起来，高温高压燃气推动活塞向下运动，并通过连杆带动曲轴转动。柴油机结构和工作原理结构
吸气冲程
压缩冲程
做功冲程
排气冲程
连续工作柴油机结构和工作原理4、排气冲程
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。柴油机结构和工作原理结构
吸气冲程
压缩冲程
做功冲程
排气冲程
连续工作柴油机结构和工作原理柴油比汽油便宜，但柴油比较笨重，主要应用在载重汽车、火车、拖拉机、坦克、轮船上，有的地方还用它带动发电机发电。比较汽油机和柴油机相同点比较汽油机和柴油机不同点比较汽油机和柴油机相同点比较汽油机和柴油机不同点相同点：
1、基本构造和主要部件作用相似。
2、每个工作循环都一样，有吸气、压缩、做功、排气四个冲程组成。
3、四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4、一个工作循环中，活塞往复两次，曲轴转动两圈，飞轮转两圈，做功一次。相同点比较汽油机和柴油机不同点
