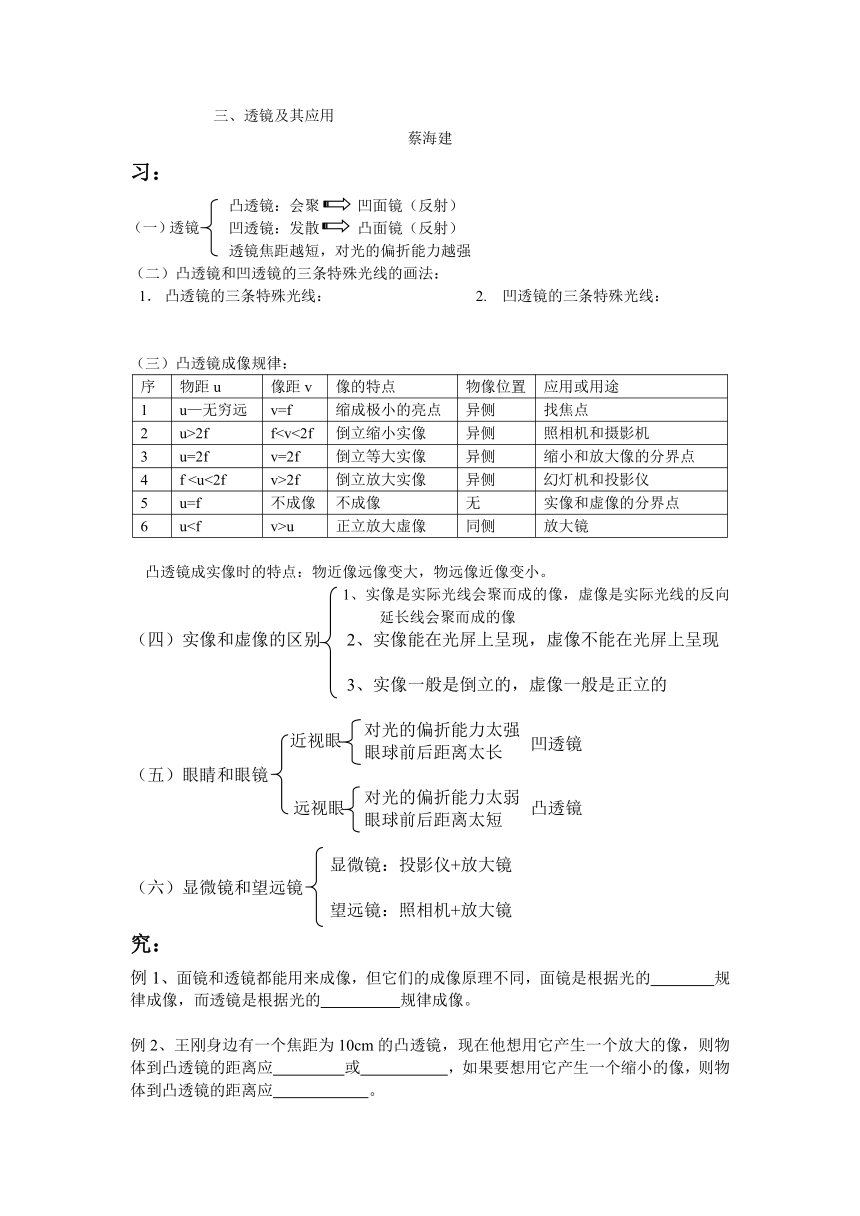

透镜及其应用（无答案）

三、透镜及其应用
蔡海建
习：
凸透镜：会聚 凹面镜（反射）
凹透镜：发散 凸面镜（反射）
透镜焦距越短，对光的偏折能力越强
（二）凸透镜和凹透镜的三条特殊光线的画法：
1． 凸透镜的三条特殊光线： 2. 凹透镜的三条特殊光线：
（三）凸透镜成像规律：
序 物距u 像距v 像的特点 物像位置 应用或用途
1 u—无穷远 v=f 缩成极小的亮点 异侧 找焦点
2 u>2f f3 u=2f v=2f 倒立等大实像 异侧 缩小和放大像的分界点
4 f 2f 倒立放大实像 异侧 幻灯机和投影仪
5 u=f 不成像 不成像 无 实像和虚像的分界点
6 uu 正立放大虚像 同侧 放大镜
凸透镜成实像时的特点：物近像远像变大，物远像近像变小。
1、实像是实际光线会聚而成的像，虚像是实际光线的反向延长线会聚而成的像
（四）实像和虚像的区别 2、实像能在光屏上呈现，虚像不能在光屏上呈现
3、实像一般是倒立的，虚像一般是正立的
对光的偏折能力太强
眼球前后距离太长
（五）眼睛和眼镜
对光的偏折能力太弱
眼球前后距离太短
显微镜：投影仪+放大镜
（六）显微镜和望远镜
望远镜：照相机+放大镜
究：
例1、面镜和透镜都能用来成像，但它们的成像原理不同，面镜是根据光的 规律成像，而透镜是根据光的 规律成像。
例2、王刚身边有一个焦距为10cm的凸透镜，现在他想用它产生一个放大的像，则物体到凸透镜的距离应 或 ，如果要想用它产生一个缩小的像，则物体到凸透镜的距离应 。

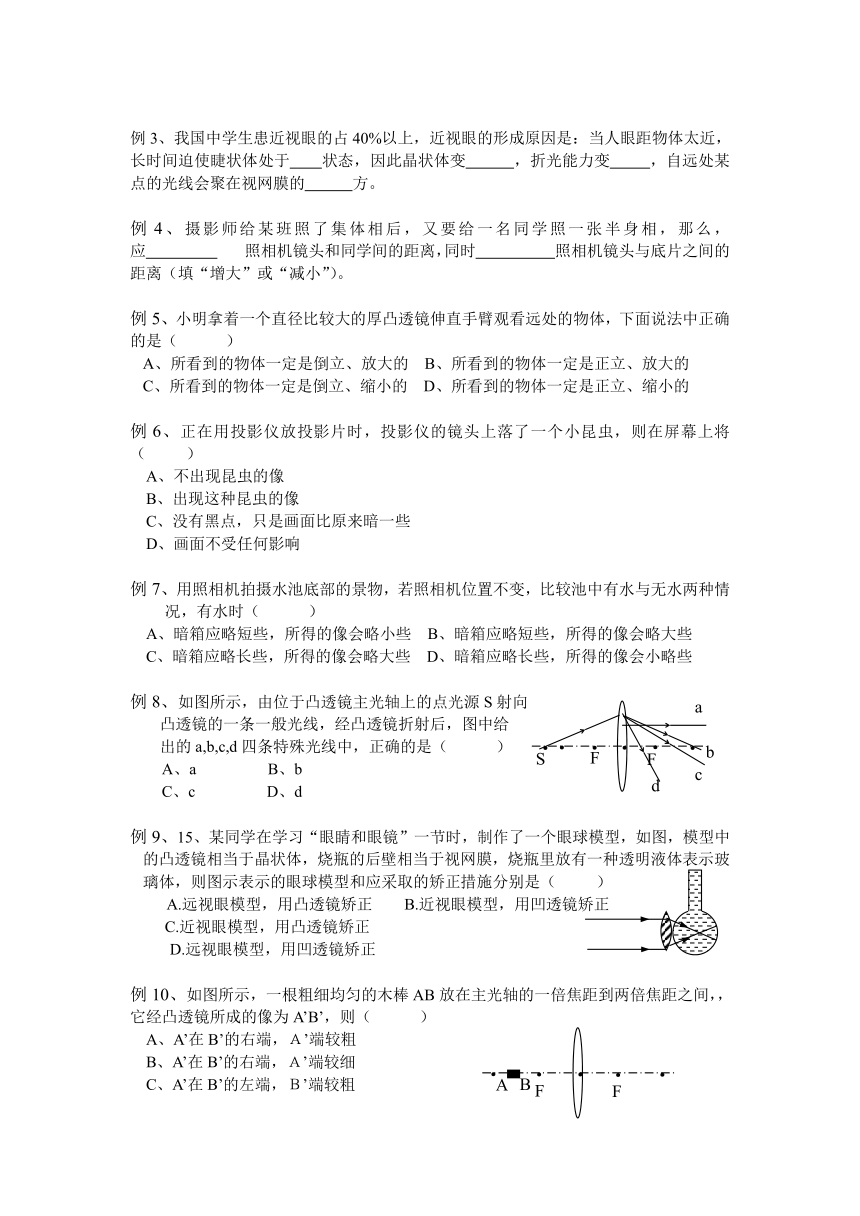

例3、我国中学生患近视眼的占40%以上，近视眼的形成原因是：当人眼距物体太近，长时间迫使睫状体处于 状态，因此晶状体变 ，折光能力变 ，自远处某点的光线会聚在视网膜的 方。
例4、摄影师给某班照了集体相后，又要给一名同学照一张半身相，那么，应 照相机镜头和同学间的距离，同时 照相机镜头与底片之间的距离（填“增大”或“减小”）。
例5、小明拿着一个直径比较大的厚凸透镜伸直手臂观看远处的物体，下面说法中正确的是（　 　）
A、所看到的物体一定是倒立、放大的　B、所看到的物体一定是正立、放大的
C、所看到的物体一定是倒立、缩小的　D、所看到的物体一定是正立、缩小的
例6、正在用投影仪放投影片时，投影仪的镜头上落了一个小昆虫，则在屏幕上将（ ）
A、不出现昆虫的像
B、出现这种昆虫的像
C、没有黑点，只是画面比原来暗一些
D、画面不受任何影响
例7、用照相机拍摄水池底部的景物，若照相机位置不变，比较池中有水与无水两种情况，有水时（　 　）
A、暗箱应略短些，所得的像会略小些　B、暗箱应略短些，所得的像会略大些
C、暗箱应略长些，所得的像会略大些　D、暗箱应略长些，所得的像会小略些
例8、如图所示，由位于凸透镜主光轴上的点光源S射向
凸透镜的一条一般光线，经凸透镜折射后，图中给
出的a,b,c,d四条特殊光线中，正确的是（ ）
A、a B、b
C、c D、d
例9、15、某同学在学习“眼睛和眼镜”一节时，制作了一个眼球模型，如图，模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是（ ）
A.远视眼模型，用凸透镜矫正 B.近视眼模型，用凹透镜矫正
C.近视眼模型，用凸透镜矫正
D.远视眼模型，用凹透镜矫正
例10、如图所示，一根粗细均匀的木棒AB放在主光轴的一倍焦距到两倍焦距之间，，它经凸透镜所成的像为A’B’，则（ ）
A、A’在B’的右端，Ａ’端较粗
B、A’在B’的右端，Ａ’端较细
C、A’在B’的左端，Ｂ’端较粗
D、A’在B’的左端，Ｂ’端较细
悟
1、在平面镜、凸面镜、凹面镜、凸透镜、凹透镜中，用作汽车头灯里的反光镜的是
，用作汽车后视镜的是 ，用作幻灯机镜头的是 。
2、下面各句话中的“影”是根据哪一条物理规律形成的
（1）手影　　　　　　　　　　　　； （2）水中的倒影　　　　　　　　　
（3）电影院放映电影　　　　　　　　 ；（4）立竿见影　　　　　　　　　。
3、跟主光轴平行的光线经凸透镜折射后将 在主光轴的一点，这个点叫做凸透镜的 ，此点到光心的距离叫 。如果我们要获得平行光，可将小灯泡放在凸透镜的 上，这样做的理由是 。
4、人的眼球好像一架 ， 的共同作用相当于一个凸透镜，它把来自物体的光会聚在 。
5、清晨，草地或树木上的露珠下面的叶脉看起来比较大，这是露珠相当于 ，叶脉通过露珠形成一个放大的 、 的像。
6、使用放大镜时，必须把要观察的物体放在　　 　　，放大镜离物体越近，物体的像的大小越　　　　　。
7、小明把写着F字样的胶片放在教学投影仪上。此时屏幕上刚好形成一个清晰的像，如果他要想得到更大的清晰的像，应使投影仪　　　（“远离”或“靠近” ）屏幕，并把透镜向　　　　　　（“上”或“下” ）移动。
8、有一种望远镜是由两组凸透镜组成的，物镜的作用是使远处的物体在 附近成像。目镜的作用相当于一个 。
9、关于实像和虚像，下列说法中正确的是 （ ）
A、实像和虚像都能在光屏上显示
B、实像只能显示在光屏上，不能用眼睛看到
C、物体通过凸透镜所成的实像有可能是正立的
D、虚像能用眼睛看到，但不能显示在光屏上
10、烛焰通过凸透镜恰好在光屏上成一个倒立、缩小的清晰的像，若保持透镜的位置不变，把烛焰和光屏上的位置对调一下，则光屏上将 （ ）
A、呈现一个倒立放大的像
B、呈现一个倒立缩小的像
C、不能呈现出像，但眼睛透过透镜看到一个正立、放大的像。
D、没有像，但调节光屏的位置仍能看到清晰的像。
11、甲乙两放大镜，它们的焦距关系是，且物体到镜的距离相同，则（　　　）
Ａ、透过甲能看到物体正立的像时，透过乙一定不能看到
Ｂ、透过甲能看到物体正立的像时，透过乙一定能看到
Ｃ、透过乙能看到物体正立的像时，透过甲一定不能看到
Ｄ、透过乙能看到物体正立的像时，透过甲一定能看到
12、有四种不同焦距的凸透镜，如果要使离凸透镜15cm处的物体在光屏上得到缩小的像，那么应选凸透镜的焦距为（　 　）
A、5cm B、 10cm C、20cm D、30cm
13、一个凸透镜焦距为15cm，将物体放在离凸透镜的两倍焦距5cm处，则物体通过凸透镜所成的像是 （ ）
A、一定为缩小的实像 B、一定为放大的实像
C、一定为倒立的实像 D、一定为正立的虚像
14、如右图所示，凸透镜到报纸的距离为８cm，则该透
镜的焦距可能是　　（　 　）
A、10cm B、 8cm C、5cm D、3cm
15、在放映幻灯时，想在屏幕上得到一个与图甲完全相似的放大的钥匙的像，则幻灯片应与图乙中哪种插法一致（ ）
16，用研究凸透镜成像的实验中，物体沿凸透镜的主轴从焦点外逐渐远离凸透镜时，像的位置和大小将（ ）
A 像逐渐靠近凸透镜并变大 B 像逐渐靠近凸透镜并变小
C 像逐渐远离凸透镜并变大 D 像逐渐远离凸透镜并变小
17、补全下列光路图(4%)
18、 在下列方框内加上适当的镜子(6%)
19、如下图所示是“探究凸透镜成像规律”的实验装置图，放好仪器，点燃蜡烛，调整透镜和光屏的高度，使它们的中心跟 中心大致在 。这样做的目的是　　　　　　　　　　　　　　　　　　　　　　　　。
①如果将蜡烛放在A点时，移动光屏会在屏上出现一个 、 的实像。它的应用是 。
　②如果将蜡烛放在B点，移动光屏，会在屏上
出现一个 、 的实像。
应用是 。
　③如果将蜡烛放在C点，可以得到一个 、 的虚像，应用是 。
　④实验时，如果用纸将凸透镜的上半部遮掉，光屏还能成完整的像吗？
答： 。
⑤在实验中，若将蜡烛放在某一位置后，无论怎样移动，都无法在光屏上的得到清晰的像，请分析造成这一现象的可能原因：
a； 。
b； 。
（一）透镜
近视眼
凹透镜
远视眼
凸透镜
·
F
F
·
·
·
·
·
S
a
b
c
d
·
F
F
·
·
·
·
A
B
A B C D
甲
乙
·
F
F
·
·
·
·
·
2F
F
A
F`
2F`
B
C
